3.5英寸150LB突面带颈平焊法兰结构

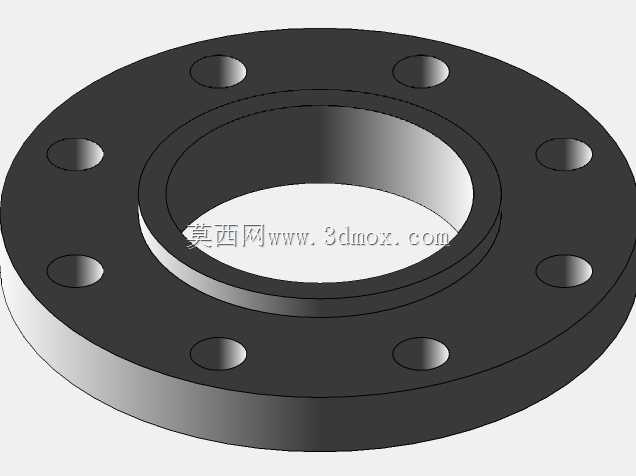

　　在民用给排水、化工介质输送、常规工业蒸汽管路的现场安装场景里，这类带颈平焊突面法兰的使用占比一直不低，它的结构设计刚好平衡了安装便捷性与密封可靠性，不需要像对焊法兰那样提前做复杂的管端坡口处理，现场施工时只要把对应外径的管道插入法兰内孔，调整好同轴度后在内外侧做角焊缝固定即可，对现场施工人员的焊接技能要求比高压力等级的对焊法兰低不少，很适合中低压工况下的管路快速铺设作业。从结构细节来看，这款法兰采用RF突面密封结构，密封面比法兰本体平面高出一定尺寸，表面加工有符合标准要求的水线纹路，安装时搭配对应压力等级的非金属垫片或者缠绕垫片，依靠螺栓预紧力让垫片产生均匀形变，填满密封面的微观间隙，就能实现可靠的静密封效果，能应对常规水、油品、

　　低压蒸汽等无强腐蚀性介质的输送需求，正常工况下不会出现介质渗漏问题。法兰盘上均匀分布的螺栓孔是按照150LB压力等级的管法兰标准排布的，孔位的分度圆直径、孔径大小都和同压力等级同通径的其他法兰完全匹配，现场安装时不需要额外扩孔或者调整孔位，只要把配对法兰的密封面清理干净，垫片放置到位，按照对角顺序分次拧紧螺栓，就能保证各个螺栓的预紧力均匀，避免因为受力不均导致垫片压偏或者法兰变形，影响密封效果。颈部的结构设计是这类法兰区别于板式平焊法兰的核心，加高的颈部可以有效分散管道运行时产生的应力集中，避免法兰盘和管道连接位置因为长期受管路振动、温度形变产生焊缝开裂的问题，相比板式平焊法兰，它的刚性更好，能承受一定的管路弯矩，

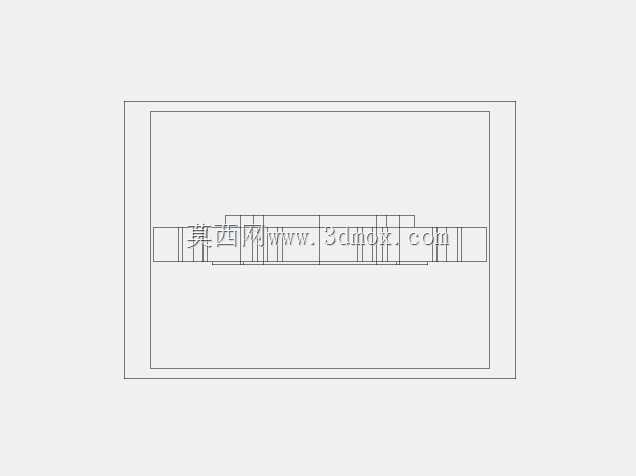

　　在有轻微振动的管路上使用也能保持长期的结构稳定性。从安装边界来看，这款法兰的外径尺寸、密封面直径、颈部高度、内孔直径都严格遵循对应标准的尺寸要求，设计选型时只要确认管路通径为3.5英寸、设计压力不超过150LB对应的额定工作压力，就可以直接和同参数的阀门、泵体进出口、其他管路法兰配对使用，不需要额外做结构适配。建模过程中需要重点关注几个关键尺寸的公差控制：首先是密封面的平面度，必须保证在标准要求的公差范围内，否则安装后垫片受力不均很容易出现渗漏；其次是螺栓孔的位置度，孔位偏差过大会导致现场安装时螺栓无法顺利穿入，强行穿螺栓会给法兰附加额外的装配应力，运行过程中容易出现密封失效；还有法兰内孔和管道外径的配合间隙，

　　间隙过大会导致管道插入后同轴度难以保证，焊接时容易出现焊穿或者焊缝不均匀的问题，间隙过小则会导致现场装配困难，影响施工效率。实际工程应用中，这类法兰常被用在车间内部的工艺管路、建筑消防水系统、常规暖通空调的水管路中，它的采购成本比对焊法兰低，安装效率更高，只要在额定压力和温度范围内使用，完全可以满足长期稳定运行的要求。需要注意的是，这类法兰不适合用在高温高压、有强腐蚀性或者温度波动剧烈的工况下，因为角焊缝的连接强度相比对焊的对接焊缝要低，剧烈的温度变化会导致焊缝位置反复受温差应力，长期运行可能出现疲劳裂纹，这也是选型时需要提前结合工况参数判断的核心要点。建模时还原的螺栓孔倒角、密封面水线、颈部过渡圆角这些细节，都是实际生产加工中必须保留的结构，螺栓孔的倒角可以避免安装时螺栓被孔边的毛刺刮伤螺纹，也能让螺栓头和法兰面贴合更紧密；颈部的过渡圆角可以减少应力集中，提升法兰整体的抗疲劳性能；密封面的水线则可以在螺栓预紧时让垫片更好地嵌入纹路间隙，提升密封的可靠性。
