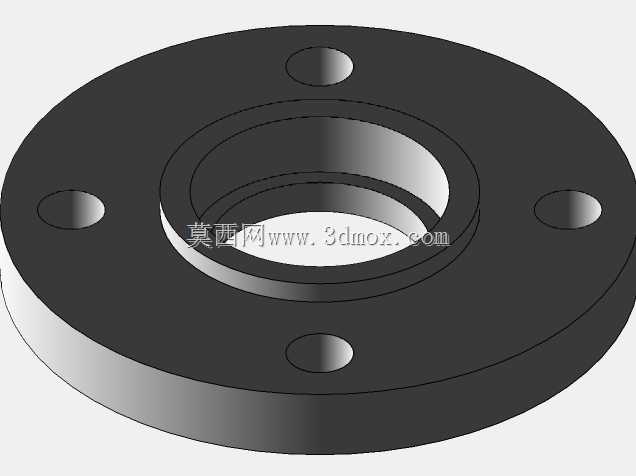

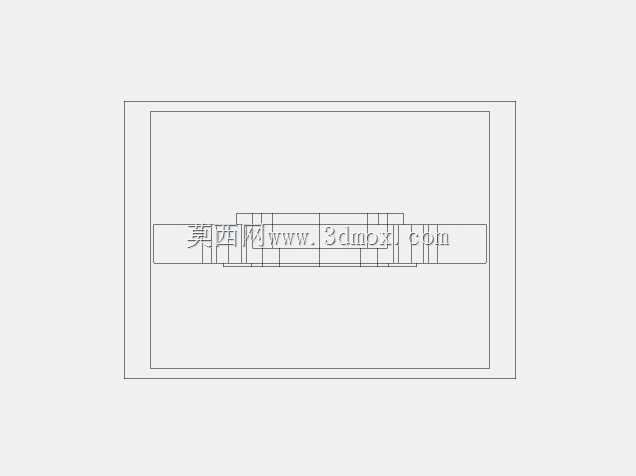

2.5英寸150磅突面钢制管法兰结构

　　在石油化工、市政给排水、暖通空调、常规工业流体输送管路系统中，法兰是实现管段之间、管路与阀门/泵体/压力容器等设备之间可拆卸刚性连接的核心承压连接件，本次涉及的突面法兰对应公称通径2.5英寸、压力等级150磅的美标管路体系，是中低压常温流体输送场景下应用占比极高的连接部件。从实际工程使用场景来看，这类法兰常搭配非金属平垫片、缠绕式垫片使用，突面的密封面结构能够在螺栓预紧力作用下，让垫片产生均匀的压缩变形，填充密封面微观间隙，阻断管内流体的泄漏通道，适用于水、压缩空气、低压蒸汽、常规油品等无强腐蚀性、无极端温度波动的介质输送工况，在车间工艺管线、建筑消防供水、小型换热机组管路、普通工业设备外接管路中都有大量应用。从结构设计逻辑来看，

　　该法兰采用突面密封结构，密封面高出法兰盘本体基准面一定高度，相比全平面法兰，突面结构能够将螺栓预紧力更集中地作用在密封垫片区域，在同等螺栓扭矩下获得更高的密封比压，降低对螺栓预紧载荷的要求，同时也减少了垫片的接触面积，适配常规厚度的密封垫片即可满足密封要求，安装时的对中难度也更低，现场施工容错率更高。法兰盘本体采用圆盘式结构，中心为贯通的流道孔，孔径与对应通径的管道内径匹配，保证管路通流截面无突变，减少流体流经连接部位时的局部阻力损失，避免介质在连接位置形成涡流、积滞等问题。法兰盘上沿圆周均匀分布4个螺栓通孔，孔位的分度圆直径、孔径尺寸严格匹配150磅压力等级2.5英寸法兰的标准规范，螺栓孔采用光孔设计，适配对应规格的六角头螺栓，

　　安装时螺栓从法兰一侧穿入，另一侧搭配平垫、弹垫、螺母锁紧，均匀对称拧紧螺栓即可保证两片法兰的平行度，避免因受力不均导致的密封面偏斜、垫片压溃失效问题。从安装边界尺寸来看，该法兰的外径尺寸满足150磅级法兰的标准轮廓要求，螺栓孔中心距经过标准化设计，能够直接与同压力等级、同通径的阀门、管道、设备法兰实现互换安装，不需要现场额外进行扩孔、修磨等二次加工；法兰的厚度经过强度校核，能够承受对应压力等级下的管路内压、螺栓预紧力以及管路运行时产生的轴向拉压、弯曲载荷，避免法兰在承压状态下产生过大的翘曲变形，导致密封失效。法兰背面与管道连接的位置可根据实际施工需求采用焊接方式与对应管径的钢管连接，焊脚尺寸符合承压管路焊接规范，

　　保证连接部位的结构强度与密封性能。在三维建模过程中，该模型严格遵循对应标准的尺寸公差要求，密封面的平面度、螺栓孔的位置度、流道孔与法兰端面的垂直度都按照工程实际的加工精度进行还原，能够直接用于管路系统的装配干涉检查、管路应力仿真分析的前置建模环节，也可作为工装设计、管路预制下料的参考依据。现场安装时需要注意，法兰密封面不得有径向划痕、磕碰损伤等缺陷，垫片安装时要保证与法兰中心对中，不得偏置，螺栓拧紧时要按照对角顺序分2-3次逐步加载到规定扭矩，避免单次拧紧单个螺栓导致法兰面受力不均；管路运行过程中，要定期检查法兰连接位置的密封状态，若出现微量渗漏可适当对称补紧螺栓，若垫片出现老化、压溃变形则需要停机泄压后更换垫片。这类突面法兰相比凹凸面、榫槽面等密封面形式的法兰，加工难度更低，采购成本更可控，现场安装维护更便捷，是中低压管路系统中性价比极高的连接方案，在常规工业流体输送场景中已经过数十年的工程应用验证，结构可靠性、安装互换性都有成熟的标准体系支撑。
