车床加工用MTS动力刀座结构设计

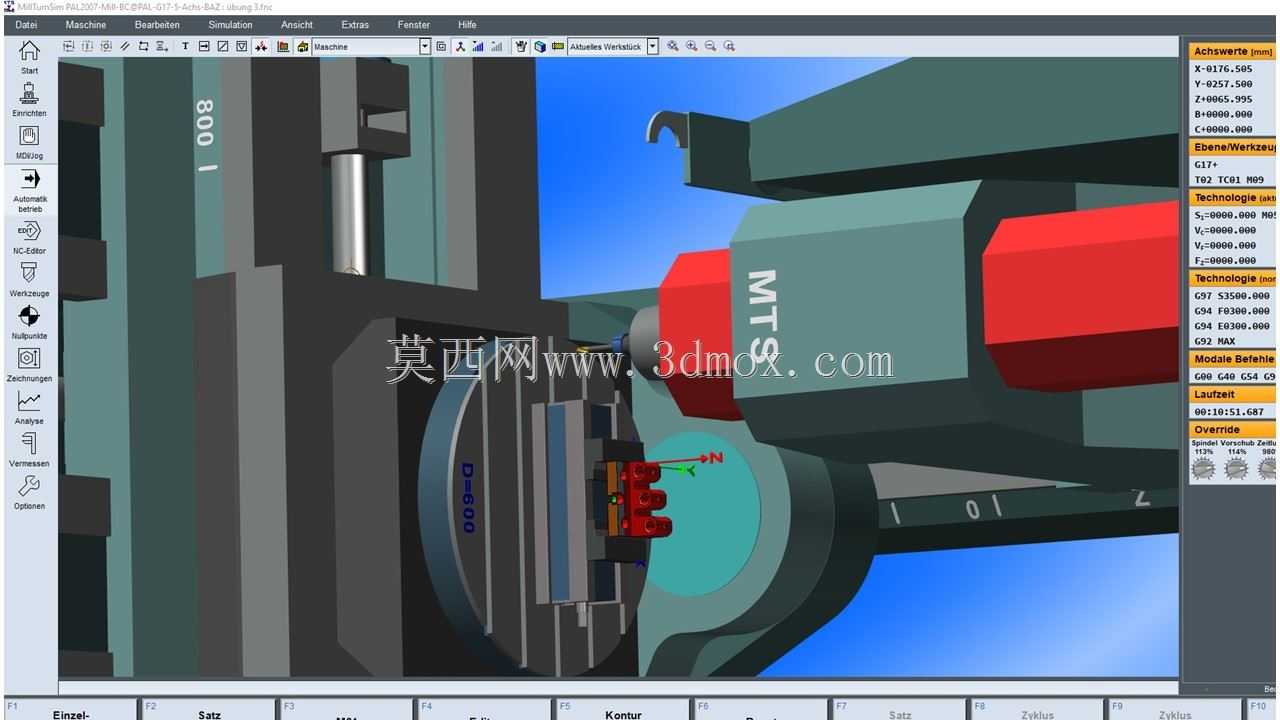

　　这套结构针对普通卧式车床的升级改造场景设计，适配CA6140系列车床的刀架安装空间，可在不改动车床原有主轴、床身结构的前提下，拓展车床的钻、铣、攻丝复合加工能力，解决传统卧式车床仅能完成车削工序、需二次装夹转运至铣床完成后续加工的痛点，在中小批量机械加工车间、设备维修工段的零散件加工场景中，可有效减少工件装夹次数，降低同轴度、位置度超差风险，缩短单件加工的周转等待时间。从结构布局来看，刀座主体采用分体式箱型结构设计，安装基面与车床原有四方刀架的装夹槽尺寸匹配，无需额外加工过渡连接盘，直接通过刀架原有压紧螺栓即可完成固定，安装后刀具回转中心与车床主轴中心的等高误差控制在0.02mm以内，适配直径160mm以内盘类零件、

　　长度300mm以内轴类零件的端面槽加工、径向孔加工、小面积铣削工序。动力输入部分采用模块化接口设计，可根据车间现有动力源配置，选择外接伺服电机驱动或者车床主轴通过同步带传动驱动两种方案，传动链内部采用成对安装的角接触球轴承支撑输出轴，可承受径向切削力与轴向进给力的复合载荷，输出端的ER夹头接口适配直径1-13mm的直柄刀具，换刀时仅需使用标准ER扳手即可完成刀具锁紧，无需拆卸整个刀座。设计过程中重点考量了切削工况下的排屑与防护问题，刀座主体的外露接缝处均设置了耐油橡胶密封条，可阻挡车铣过程中产生的带状切屑、切削液进入传动腔内部，输出轴端设置了双层骨架油封，避免长期使用后传动润滑脂泄漏污染加工工件。

　　刀座的横向伸出长度控制在120mm以内，安装后不会与车床的卡盘、尾座顶尖产生运动干涉，在车床大拖板纵向全行程移动过程中，刀座下部与床身导轨面的安全间隙保持在8mm以上，即便是加工最大回转直径的工件，也不会出现刮碰床身的问题。针对实际加工中常见的振刀问题，刀座内部的传动齿轮采用斜齿设计，啮合重合度比直齿结构提升40%，传动过程更平稳，可有效降低切削过程中的高频振动，提升加工表面的光洁度；刀座主体采用灰铸铁HT250整体铸造后经时效处理，消除铸造内应力，避免长期使用后出现结构变形导致的刀具跳动超差。在功能拓展层面，这套刀座可配合车床原有的进给系统实现轴向进给钻削、径向进给铣削，搭配定制的成型刀具还可完成小模数花键、端面环槽的加工，

　　对于维修车间常见的轴类键槽加工、盘类零件的等分孔加工，无需将工件转移至钻床、铣床，一次装夹即可完成全部工序，尤其适合多品种小批量的加工场景，可大幅降低设备投入成本，提升设备利用率。结构细节上，刀座的安装定位面设置了两个定位销孔，首次安装时配做定位销后，后续拆装重复定位精度可控制在0.01mm以内，无需每次安装后重新校正中心高；传动腔的注油孔设置在刀座顶部，日常维护时无需拆卸刀座即可补充润滑脂，排油孔设置在腔体最低处，可定期排出老化的润滑脂与渗入的少量切削液，延长内部轴承与齿轮的使用寿命。
