海德汉系统五轴数控铣削加工中心结构

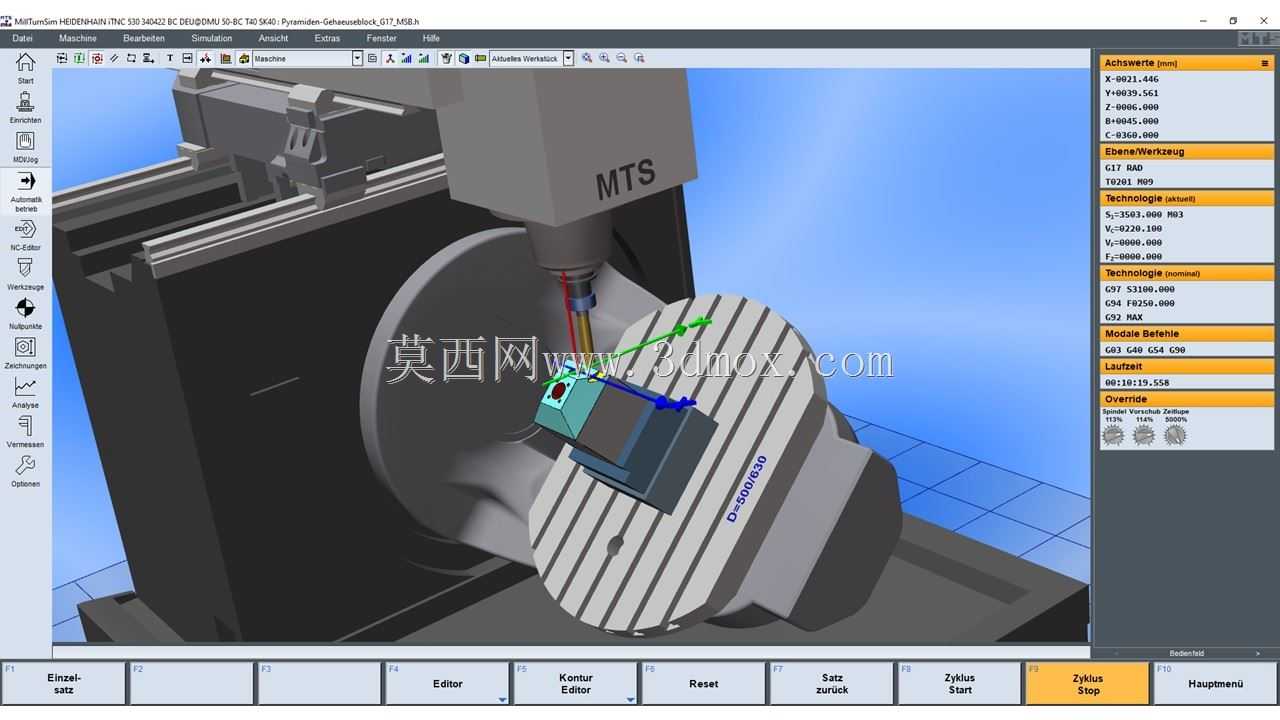

　　这套三维结构完整还原了搭载海德汉控制系统的五轴数控铣削设备的核心机械构成，从实际车间加工场景来看，这类设备主要承担复杂曲面类零件的精密铣削工序，覆盖模具型腔加工、航空结构件铣削、精密工装零件成型等多个生产环节，区别于普通三轴铣床，其双轴转台搭配立式主轴的结构，能够实现一次装夹完成多面联动加工，大幅减少零件多次装夹带来的定位误差，尤其适合带有空间斜孔、复杂曲面、多方位特征的零件加工，在精密制造车间的精加工工序中占据核心位置。从结构设计逻辑来看，整套模型的搭建完全遵循实际机床的运动链路逻辑，主轴部分采用立式悬臂布局，Z轴导轨沿立柱垂直布置，保证主轴上下进给的刚性，X、Y轴负责工作台平面方向的进给运动，搭配的回转摆动工作台作为第四、

　　第五轴，可实现绕两个垂直轴的回转与摆动，运动行程的边界设置完全匹配同规格实际设备的参数，各轴的行程限位位置、导轨安装基准、丝杠传动副的布置都做了等比例还原，能够直观呈现各运动部件在全行程范围内的干涉情况，在做设备布局规划、加工路径仿真时可以直接作为参考载体。从安装边界与尺寸适配角度，模型还原了设备的整体安装基座尺寸，床身作为整体承载部件，底部的安装地脚位置、排屑空间预留、操作侧的维护空间边界都做了对应呈现，车间做产线布局时，可以直接参照该模型的外轮廓尺寸预留设备安装位，同时兼顾操作工位、工件上下料空间、刀具更换的操作范围，避免后期设备进场后出现空间干涉问题。主轴单元的结构还原覆盖了刀具装夹接口、主轴冷却管路布置、

　　主轴端面与工作台面的最小距离参数，在做夹具设计、工件装夹方案验证时，可以直接导入该模型进行干涉检查，确认刀具在全角度加工时不会与夹具、工作台边缘发生碰撞。转台部分的结构还原了台面T型槽的布置尺寸、转台的承载基准面、回转角度的硬限位位置，做五轴加工编程时，可以参照转台的摆动角度范围，合理设置加工姿态，避免超出设备的运动极限触发超程报警。从功能特性的呈现来看，模型完整还原了机床的防护结构、操作面板位置、刀库的安装位置，能够直观展现设备加工时的封闭防护范围，在做车间安全防护规划、切削液收集系统布置时，可以参照防护门的开合范围、排屑口的位置来配套设计周边辅助设施。整套结构的建模逻辑完全从实际工程应用出发，没有做多余的简化处理，

　　各运动部件的装配关系、连接基准都与实际设备保持一致，既可以作为数控编程人员熟悉五轴机床结构的学习载体，也可以作为车间做产线数字化布局、加工工艺仿真的基础模型，帮助技术人员在虚拟环境中提前验证加工方案的可行性，减少现场调试的时间成本，避免实际加工中出现碰撞、超程等问题，同时也能为设备改造、夹具定制提供准确的结构参考依据，确保配套设计的部件能够与机床本体完美适配，不会出现安装干涉、行程不足等工程问题。
