条料连续送料冲裁加工模具结构

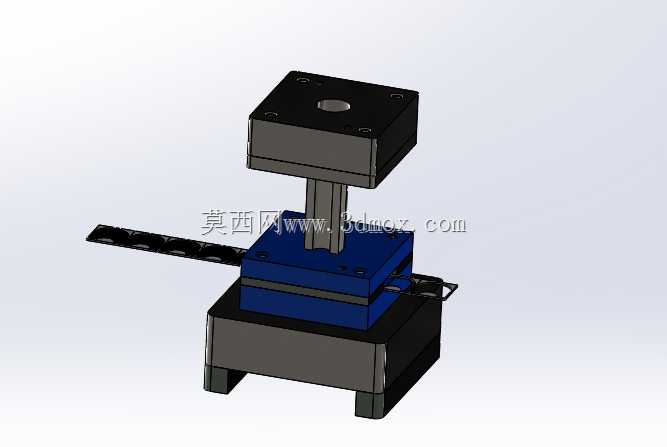

　　这套冲裁模具主要面向五金冲压加工场景，适配常规开式机械压力机的安装接口，可完成薄金属带料的连续冲裁落料工序，在小五金件、家电结构件、通用机械钣金配件的批量生产环节中应用广泛。整套模具采用典型的后侧导柱模架结构，上下模座选用灰铸铁材质铸造后时效处理，保证长期冲压作业下的刚性与尺寸稳定性，避免反复受冲击载荷后出现模座变形导致的凸凹模间隙偏移问题。凸模固定段采用台肩式锁紧结构，与上模座的固定板采用H7/m6过渡配合，装配时无需额外涂胶即可保证足够的抱紧力，更换不同刃口形状的凸模时，只需拆卸卸料板即可完成快速换型，适配多品种小批量的冲压生产需求。凹模采用整体式合金工具钢镶块结构，刃口部位做1.5毫米直壁段后扩排料斜度，

　　冲切下的工件可直接通过凹模下方的落料孔滑入压力机工作台的排料通道，无需额外人工取件，适配连续自动化送料的生产节拍。模具的卸料部分采用弹性卸料结构，卸料弹簧均匀布置在凸模固定板四周，保证卸料板压料时的压力均匀分布，冲切前卸料板先压紧条料表面，避免薄料冲切时出现材料翘曲、毛刺过大的问题，冲切完成后弹性力带动卸料板复位，将箍在凸模上的条料顺利脱出，保证送料动作顺畅。送料方向设置了双侧挡料销与初始定位挡块，条料沿导料板送入模具时，挡料销可精准控制每一次送料的步距，避免送料误差导致的冲切缺边、尺寸超差问题，导料板的导向面做淬火处理，长期与条料摩擦也不会出现导向面磨损起槽的情况，保证长期送料精度。上下模的合模导向采用两个后置滑动导柱导套，

　　导柱与下模座过盈配合压装，导套与上模座压装后加注润滑脂，合模时导柱先导入导套，保证凸凹模进入刃口切料前就完成精准导向，即使压力机滑块存在微小的运动间隙，也能通过导柱导套的定位保证凸凹模四周间隙均匀，避免啃模、刃口崩缺的故障。整套模具的闭合高度适配常规16吨到25吨开式压力机的安装参数，上模柄采用标准直径规格，可直接卡入压力机滑块的模柄孔内锁紧，下模座通过压板T型螺栓固定在压力机工作台上，安装时只需调整合模间隙到料厚的5%到8%即可投入生产，无需复杂的调试工序。刃口冲裁间隙根据常用的0.8到2毫米冷轧钢板、镀锌板材质做了匹配设计，冲切后的工件断面光亮带占比可达到料厚的三分之一以上，毛刺高度控制在0.05毫米以内，

　　满足常规五金件的冲裁质量要求，无需后续额外去毛刺工序。模具的导料板间距可根据条料宽度做适配调整，更换不同宽度的条料时，只需松开导料板的固定螺栓调整到对应宽度后锁紧即可，无需更换整套模具部件，提升了模具的通用适配性。在实际生产场景中，这套模具可搭配滚轮送料机实现全自动连续冲压，每分钟冲程次数可达到120次以上，稳定生产状态下的产品尺寸公差可控制在IT12级以内，完全满足通用五金冲压件的精度要求。模具的所有易损部件均采用标准件设计，弹簧、导柱导套、紧固螺钉都可直接采购标准件替换，维护时无需定制特殊配件，降低了生产线的维护成本与停机等待时间。
