小型龙门式镀锌作业专用设备结构

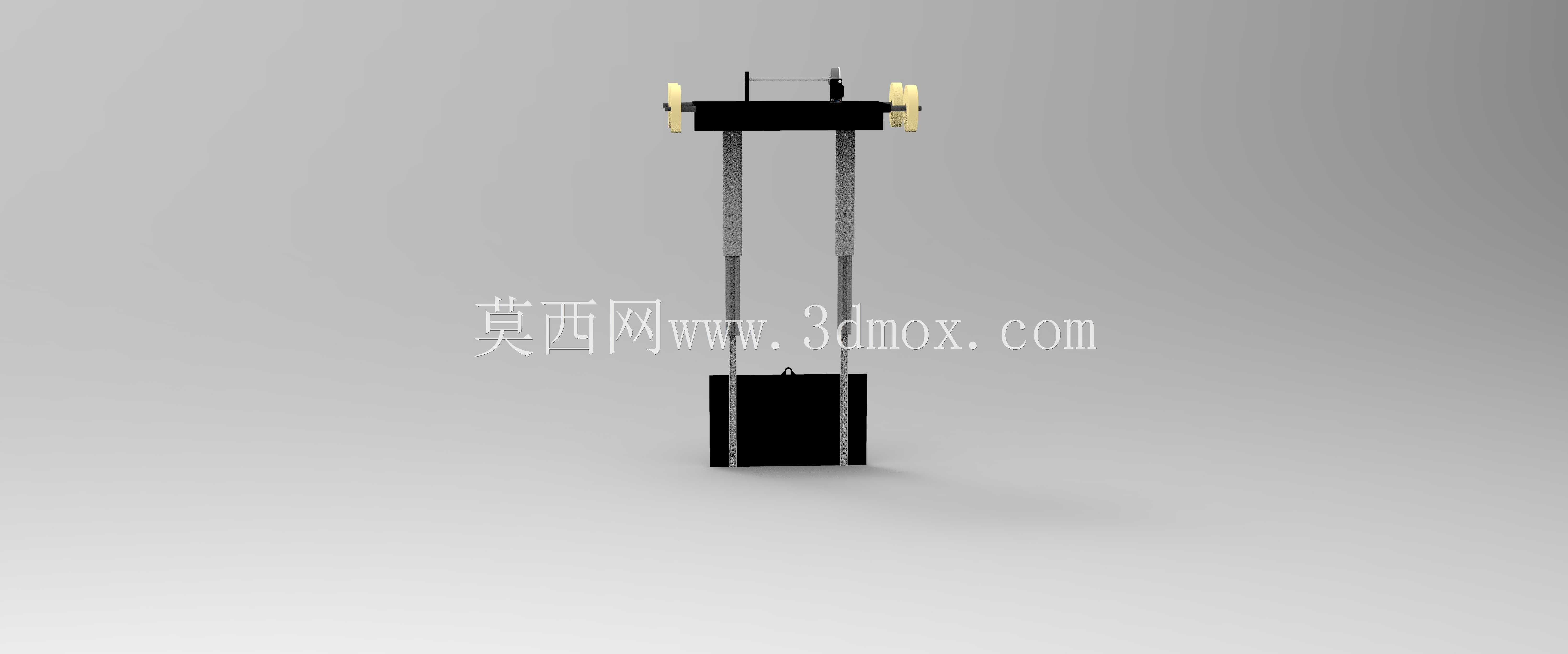

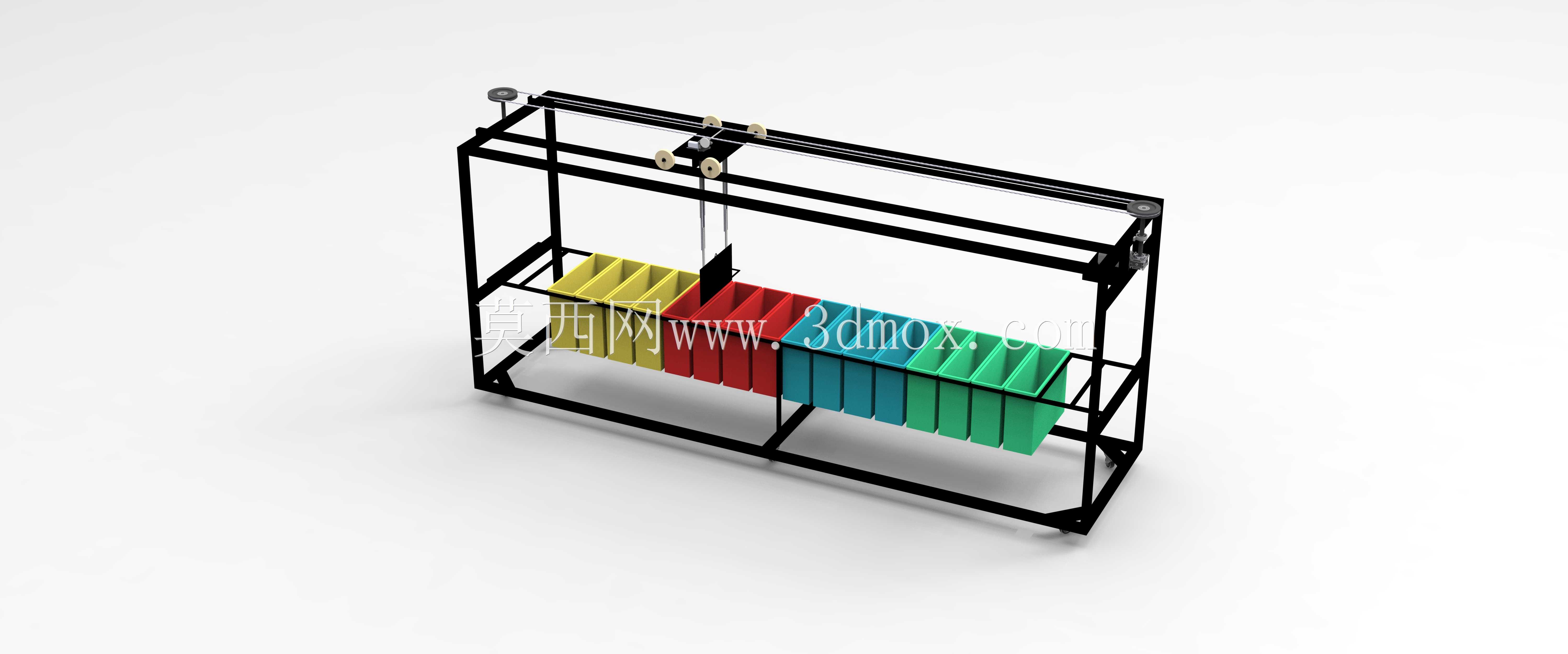

　　该设备针对小批量多批次五金件挂镀锌作业场景设计，适配中小型表面处理车间的产线布局需求，可嵌入手动或半自动镀锌产线作为工件转运、工位暂存及浸镀执行载体，替代传统人工持挂具作业的模式，降低操作人员接触镀液挥发气体的时长，同时统一工件浸镀的行程与停留时长，减少人工操作带来的镀层厚度不均、工件磕碰掉漆等质量问题。设备主体采用方通焊接成型的龙门框架结构，底部设置多组彩色分区的物料暂存格，可按照待镀、已镀、不同镀层要求的工件分类放置，避免不同工序工件混放导致的流程错漏，每格的宽度适配常规挂具的摆放尺寸，挂具放入后不会出现侧翻、滑落问题，格板采用镂空设计，滴落的镀液可顺着镂空槽回流至下方接液托盘，避免镀液在台面积聚腐蚀框架。

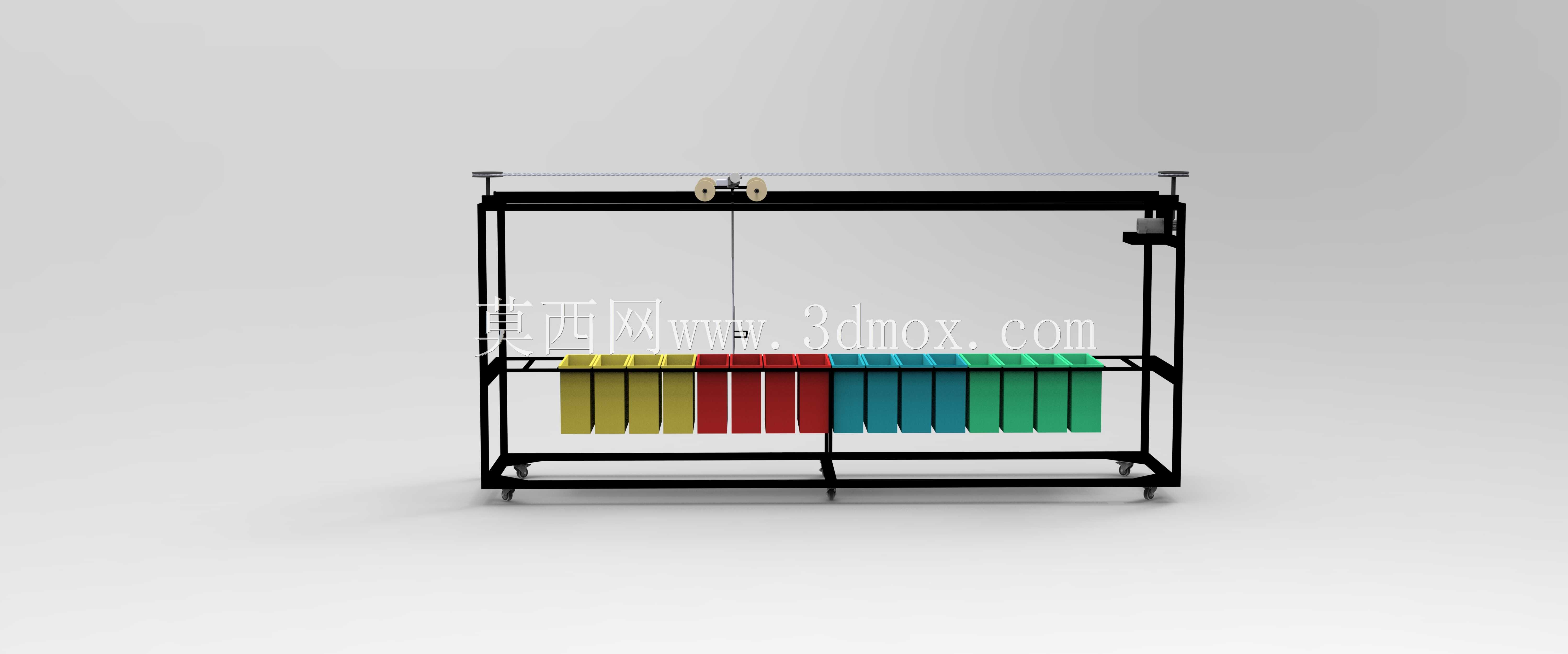

　　顶部的行走轨道采用双光轴搭配同步带传动的结构，行走滑车搭载挂具挂载点，可沿着轨道在各物料格与镀槽工位之间水平移动，滑车的升降行程覆盖从物料架取件、浸入镀槽、提升沥液、放回物料架的全流程动作范围，升降导向采用直线轴承搭配光轴的结构，避免升降过程中挂具晃动导致工件甩出、镀液飞溅的问题。从安装边界来看，设备整体宽度适配常规1.2米宽的产线通道，长度可根据车间内镀槽的排布数量调整模块段数，底部框架设置可调脚杯，可在不平整的车间地面调整水平度，保证轨道的直线度误差控制在每米0.5mm以内，避免滑车行走时出现卡滞、抖动问题。设计过程中充分考虑镀锌作业的腐蚀环境，所有金属结构件表面均做了耐酸碱防腐涂层处理，传动部件的轴承、同步带均采用耐腐材质，

　　避免镀液蒸汽长期侵蚀导致的传动失效，设备的走线全部内置在框架方通内部，外部无裸露线缆，防止镀液滴落到线缆上造成绝缘层老化破损。在功能实现上，该设备可匹配手动控制模式，操作人员通过按钮控制滑车的行走与升降，也可预留PLC控制接口，后续升级为全自动作业模式，按照预设的工艺参数完成浸镀时间、沥液时间、工位切换的全流程自动执行，适配不同产能规模的车间升级需求。框架的立柱与横梁连接采用螺栓装配式结构，运输时可拆分为多个分段模块，进入车间后再快速组装，无需大型吊装设备即可完成安装，降低车间的设备进场与安装成本。物料格的分隔板采用可插拔设计，可根据待加工工件的挂具尺寸调整单格的宽度，适配不同规格的五金件、小型结构件的镀锌作业需求，

　　无需额外更换工装即可完成多品类工件的共线生产。顶部滑车的挂载点设置快拆结构，可根据工件重量更换不同承重的挂具挂钩，最大挂载重量适配常规小型镀锌件的单挂重量，满足绝大多数中小件镀锌的作业需求。设备的沥液位置正对物料格上方的镂空区域，工件从镀槽提升后可在原位停留沥液，滴落的镀液直接落入下方接液盘，统一回流至镀槽，减少镀液的浪费，同时避免镀液滴落到车间地面造成地面腐蚀与人员滑倒风险。
