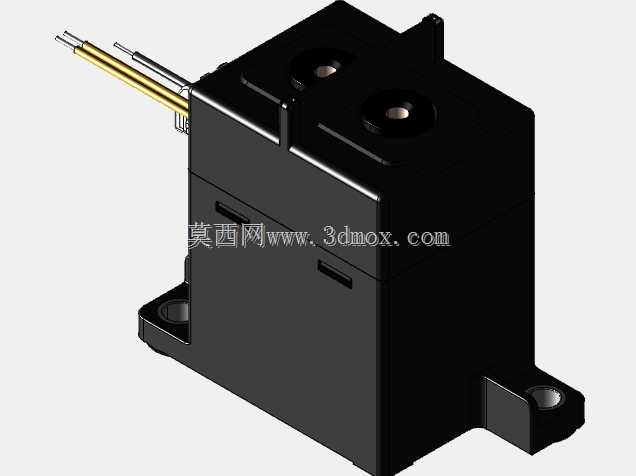

高压直流接触器HCF100B-HC1H结构设计

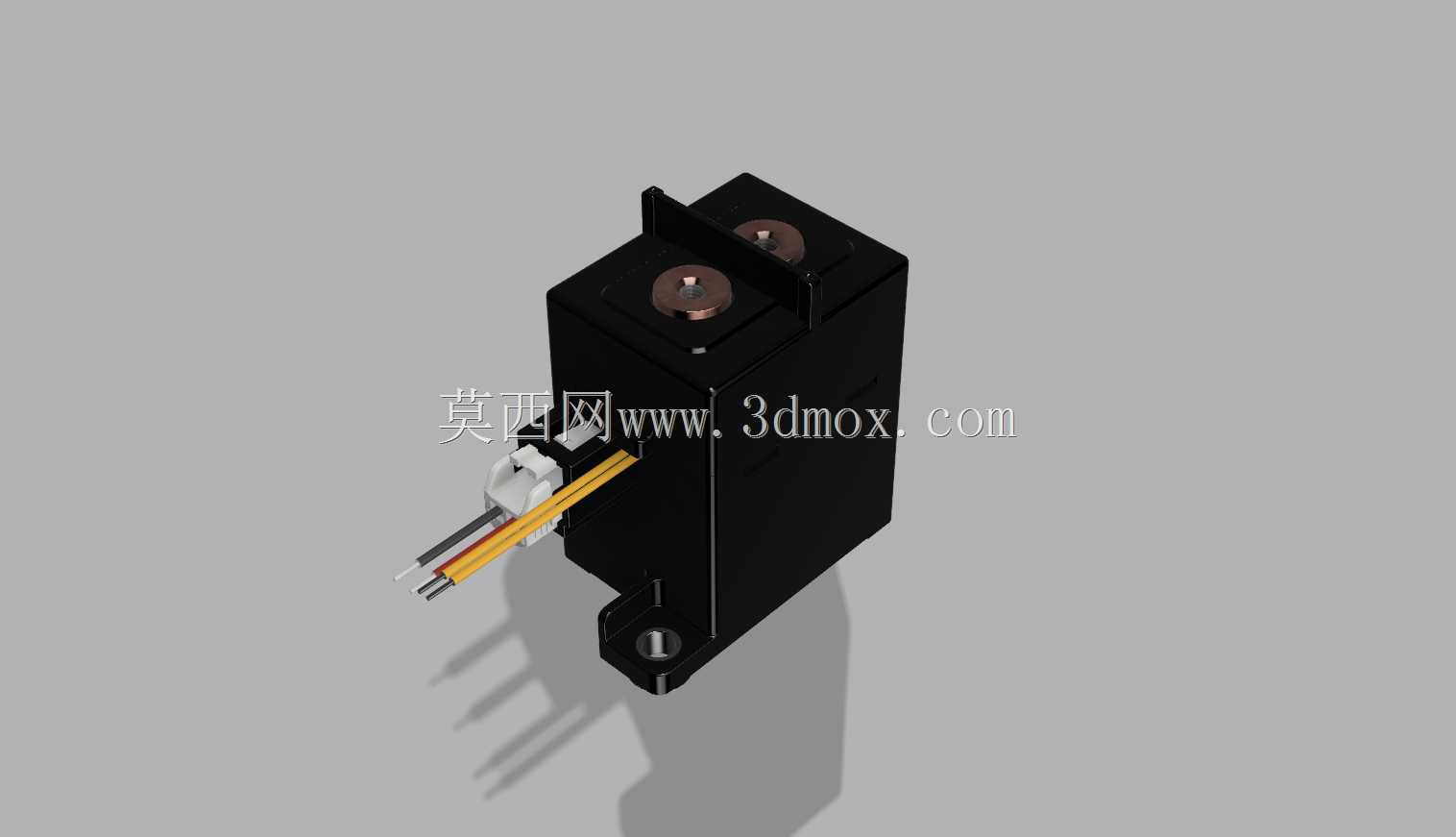

　　这款高压直流接触器件，核心适配1500VDC电压等级下的100A载流工况，目前在储能电站高压汇流柜、新能源汽车动力电池包主回路、光伏并网直流侧通断回路、工业高压直流电源输出端都有大量落地应用，主要承担回路带载通断、故障状态下快速切断载流回路的核心作用，避免高压回路出现过载拉弧、短路烧蚀后端设备的问题。从结构设计逻辑来看，整体采用方块式封闭壳体布局，主体外壳选用耐高压阻燃的热固性工程塑料一体注塑成型，壳体壁厚均匀控制在2.5mm，既可以满足1500VDC下的爬电距离要求，也能在触点分断产生电弧时，耐受瞬时高温灼烧不会出现壳体开裂、绝缘击穿的问题。主触点区域设置在壳体上部的独立腔体内，采用铜基镀银的触点材质，接触电阻控制在0.

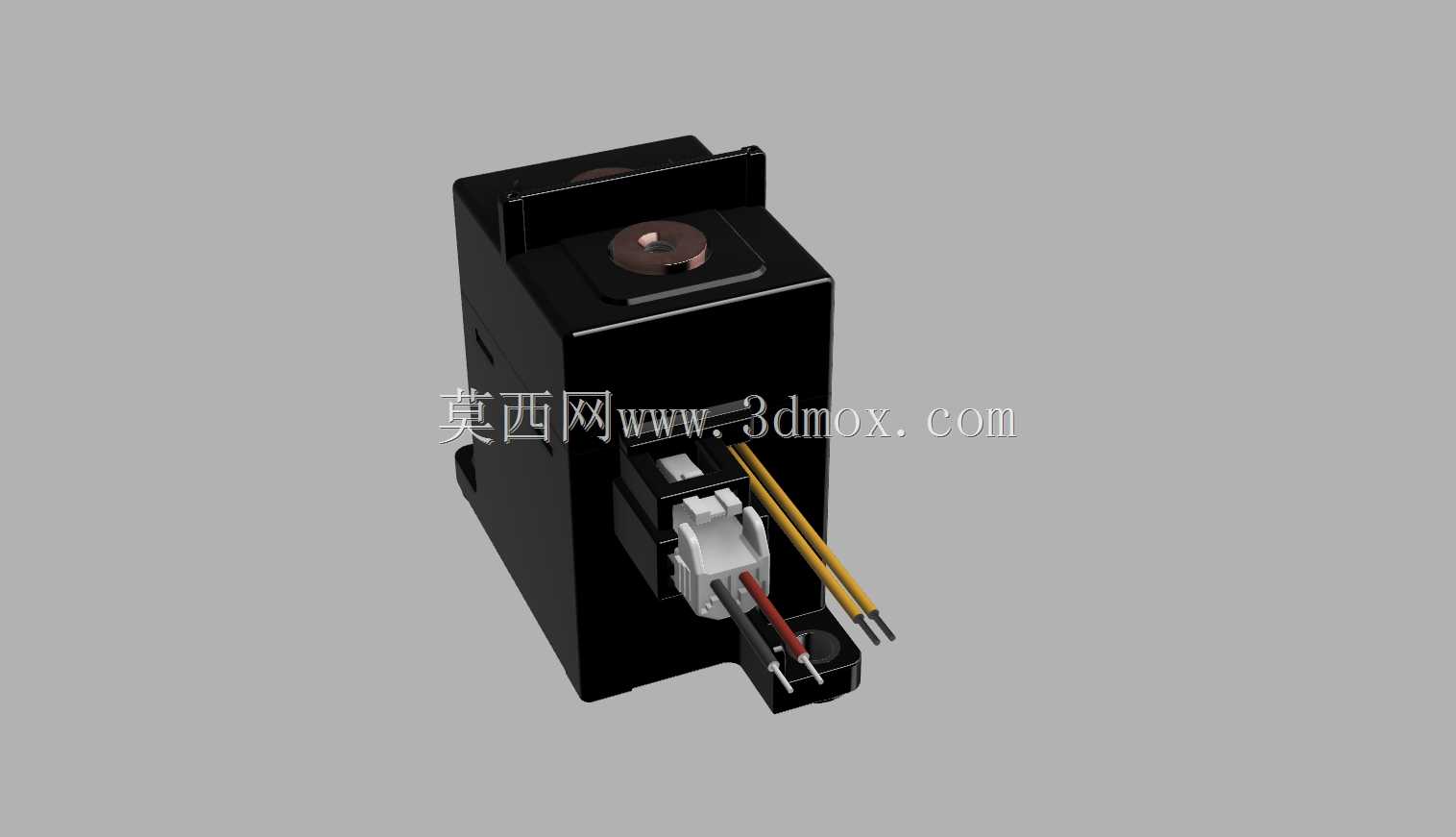

　　5mΩ以内，长期满负载载流时的温升不超过50K，避免大电流工况下触点过热氧化导致接触失效。线圈驱动部分兼容12VDC、24VDC、48VDC三种常见的控制电压等级，线圈绕组采用漆包铜线分层绕制，内置浪涌抑制回路，避免线圈断电时的反向电动势击穿前端控制板的驱动元件，线圈的保持功耗控制在2W以内，长期通电不会出现线圈过热烧毁的问题。侧面引出的两组导线是辅助触点的信号输出线，辅助触点为常开型设计，和主触点实现机械联动，主触点闭合时辅助触点同步导通，主触点分断时辅助触点同步断开，可将主触点的实时通断状态反馈到上级BMS或者控制柜的采集端口，方便运维人员实时判断回路通断状态，也可以作为联锁信号接入设备的安全控制逻辑，

　　比如主触点未闭合时禁止高压回路预充完成、禁止负载端上电。安装边界上，器件底部预留了两个M5的安装孔位，孔距为40mm，可直接通过螺栓固定在设备的安装板或者DIN导轨转接件上，整体外形的长宽高尺寸控制在70mm45mm90mm，占用安装空间较小，适配紧凑化的高压配电舱布局。主回路的接线端采用螺栓压接结构，可适配16平方毫米的多股铜芯线缆，压接处设置防松弹垫，避免设备运行过程中振动导致接线端子松动发热。设计过程中重点考虑了高压绝缘性能，主回路带电部件和壳体、辅助触点回路之间的绝缘电阻大于1000MΩ，可承受5000VAC的工频耐压1分钟无击穿、无闪络，满足高压直流配电场景的安规要求。触点分断时采用磁吹灭弧结构，在触点腔体内设置永磁钢，

　　将分断产生的电弧快速拉长冷却，在10ms内完成熄弧，避免电弧持续烧蚀触点表面，提升器件的带载分断寿命，正常带载工况下的机械寿命可达10万次以上，电寿命可达1万次以上。辅助触点的引出线采用耐温125℃的氟塑线，线长预留100mm，方便现场接线时根据走线需求调整长度，线芯和内部触点采用焊接连接，焊点处做绝缘封胶处理，避免高压环境下出现焊点放电的问题。壳体的拼接处采用超声波焊接工艺，拼接缝隙小于0.1mm，防护等级达到IP40，可阻挡日常环境中的灰尘、金属碎屑进入器件内部，避免内部积尘导致绝缘性能下降。在进行三维建模时，需要重点还原主触点的联动行程，主触点的开距控制在4mm，超程为1.5mm，保证触点闭合时有足够的接触压力，建模时要准确体现线圈骨架、动铁芯、静铁芯、反力弹簧的装配关系，反力弹簧的刚度经过匹配设计，线圈断电时可快速推动动铁芯复位，带动主触点快速分断，避免分断速度过慢导致电弧烧蚀。同时要准确标注安装孔位的位置公差、接线端子的相对位置，方便结构设计人员在进行配电舱布局时，预留足够的接线空间和安装操作空间，避免和周边的铜排、线缆、其他电气元件产生干涉。
