带安装底座的立式管接支撑座结构

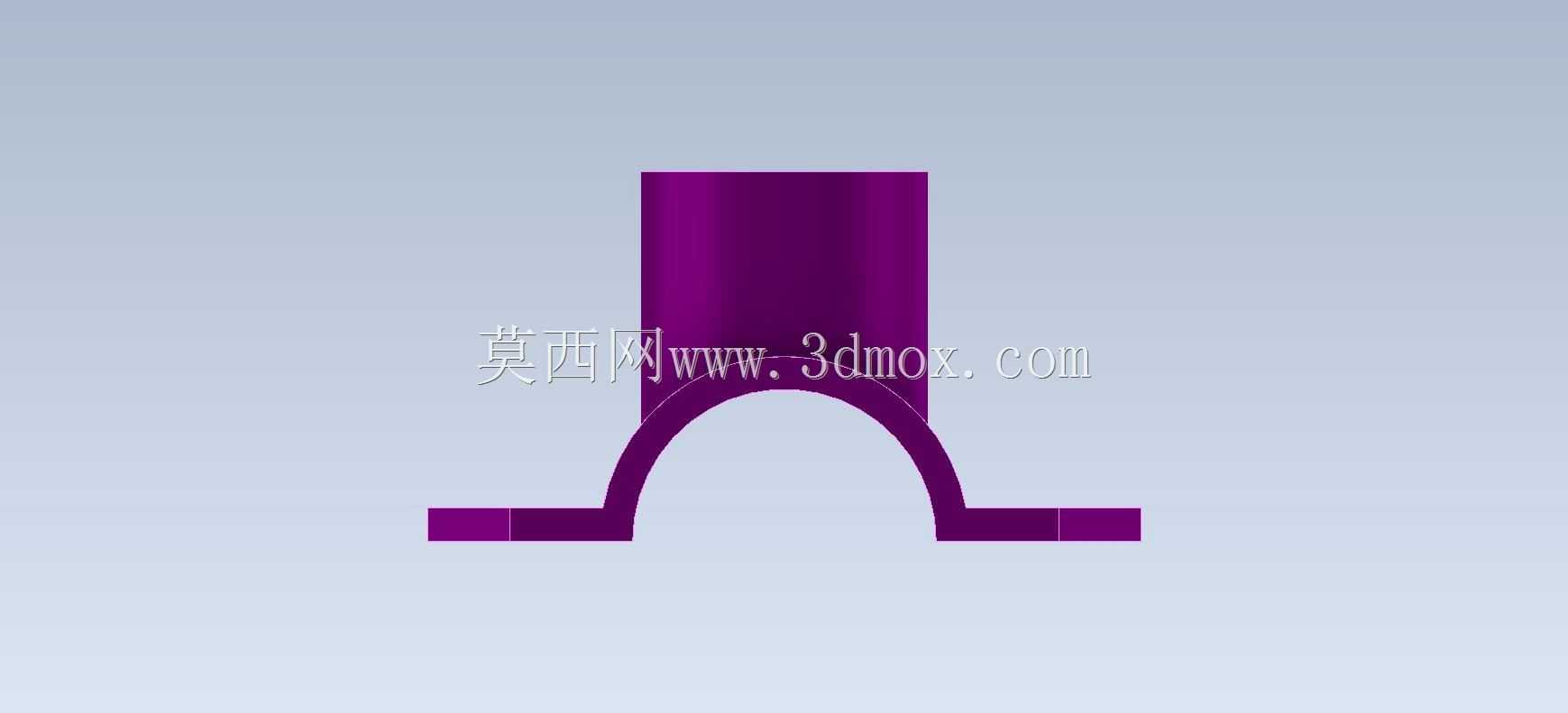

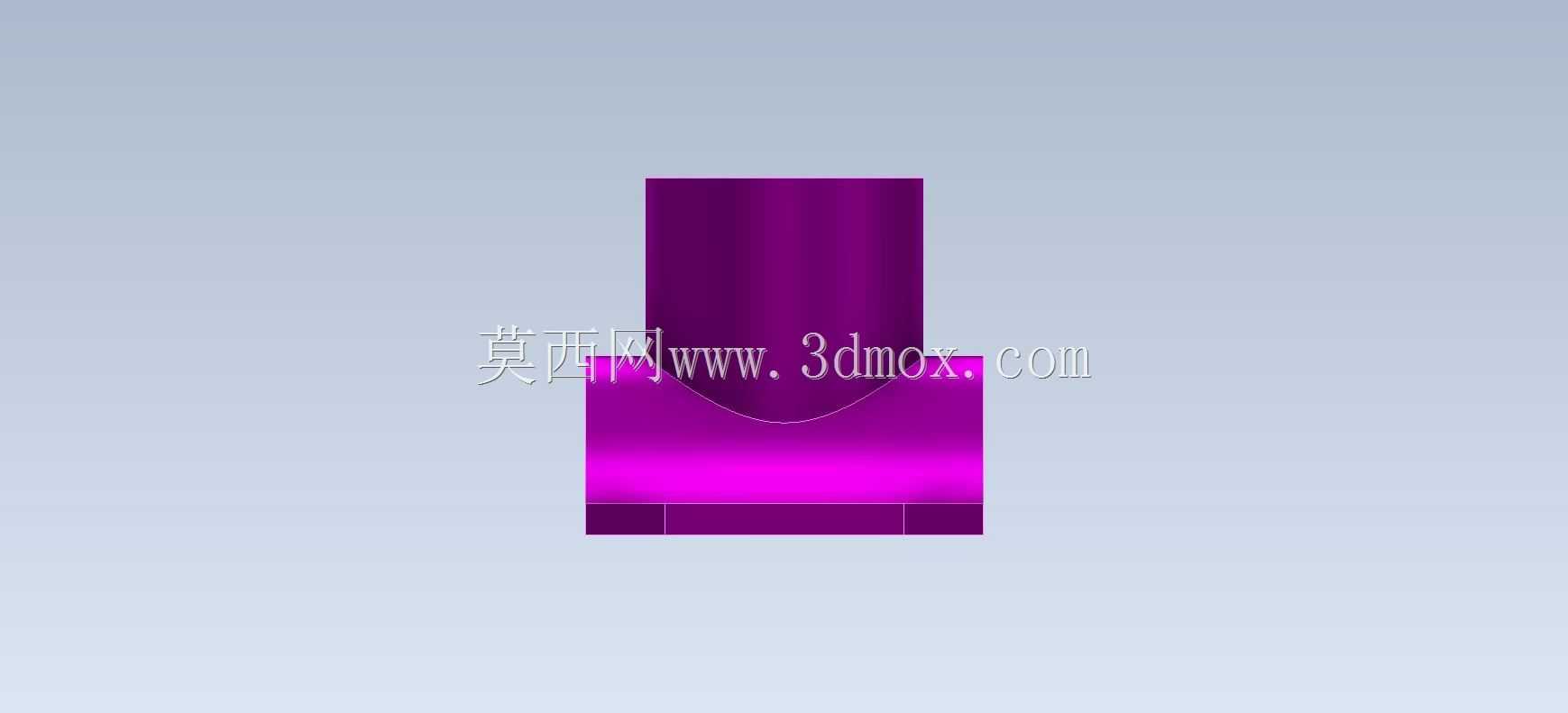

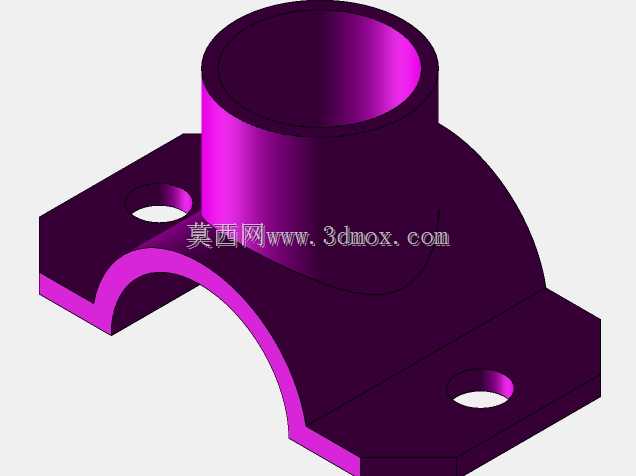

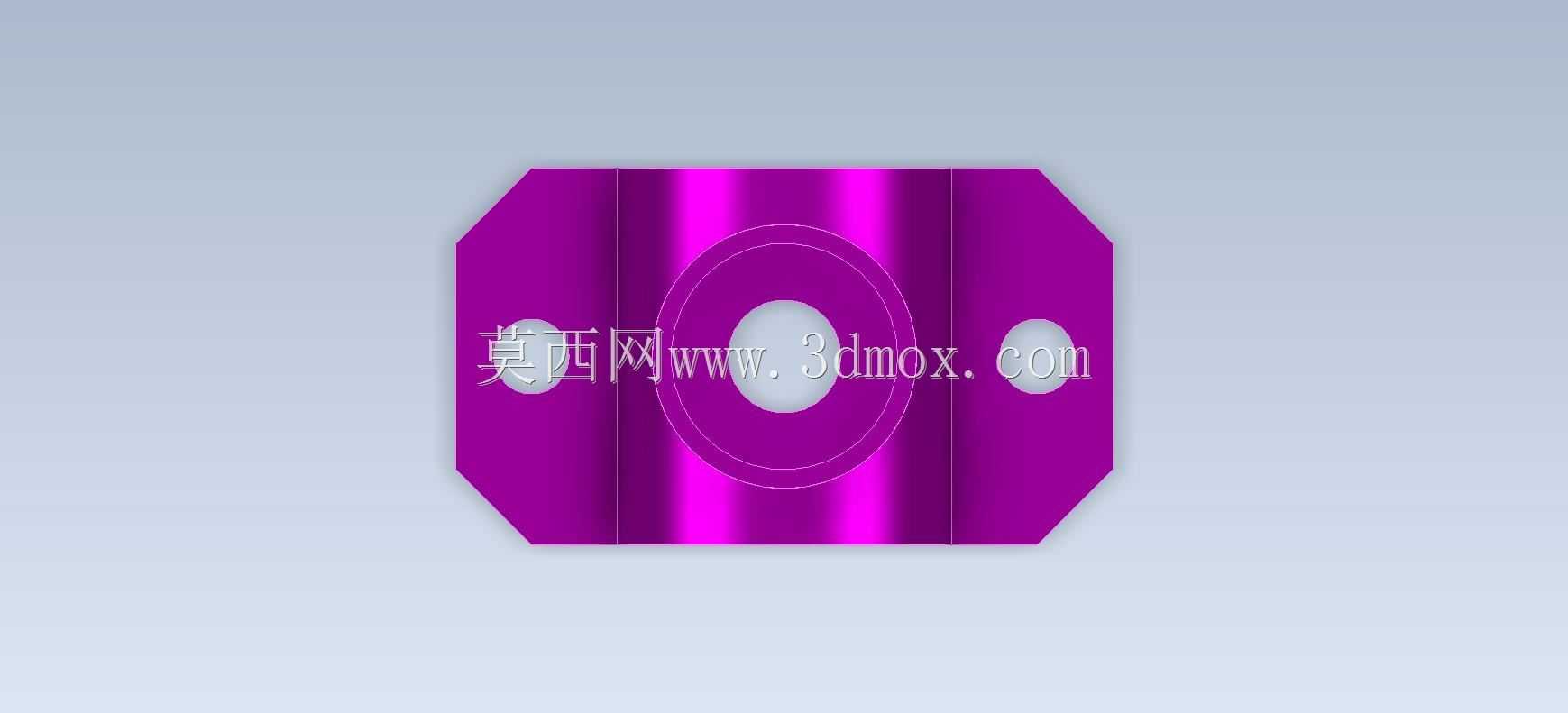

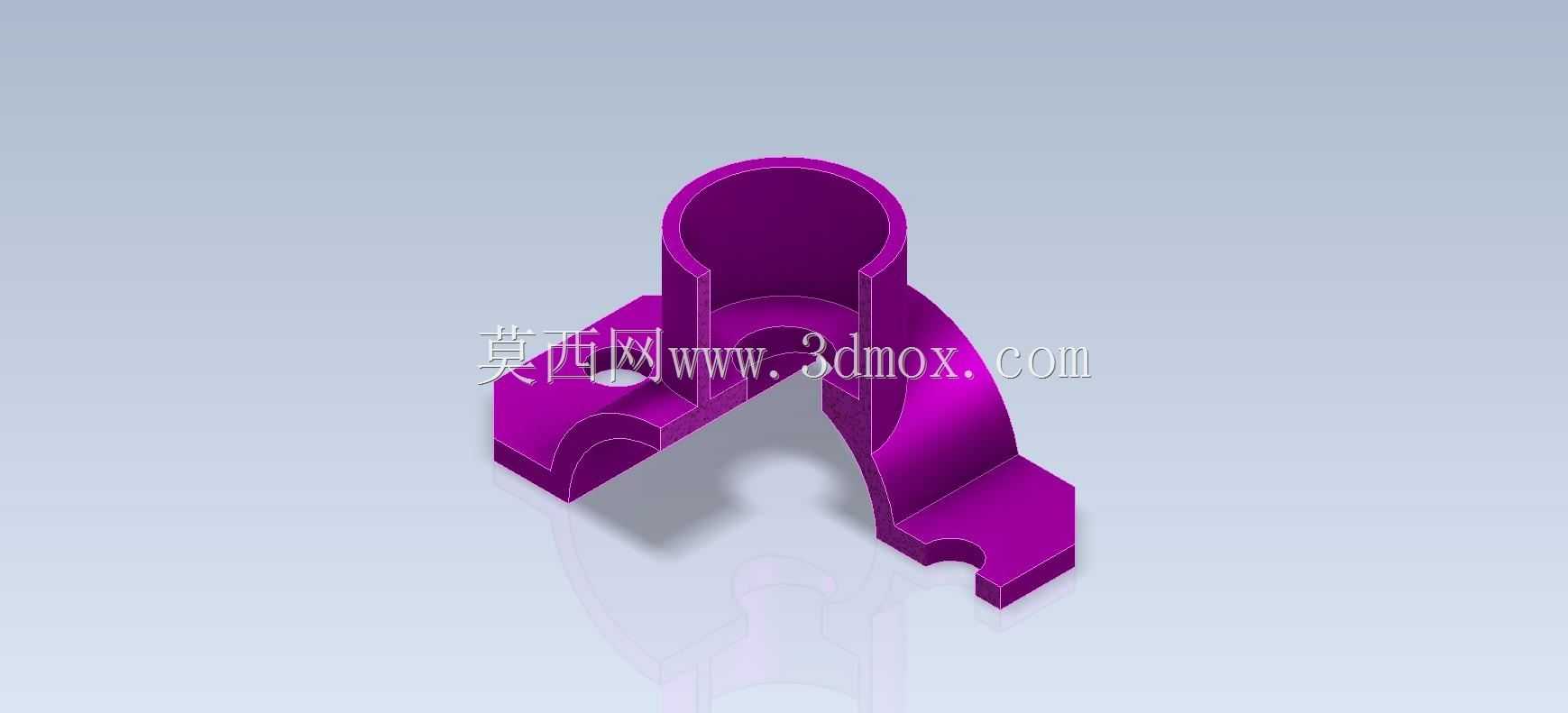

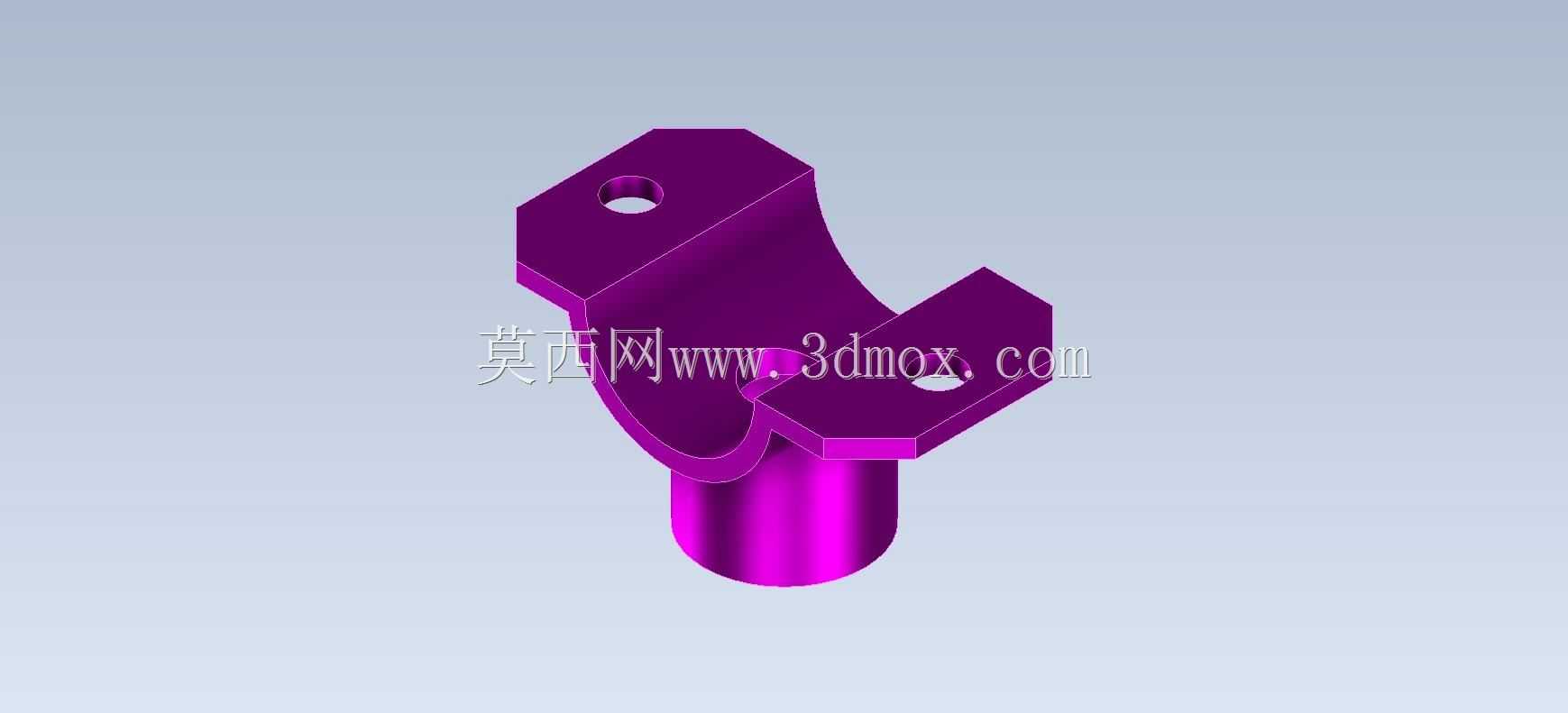

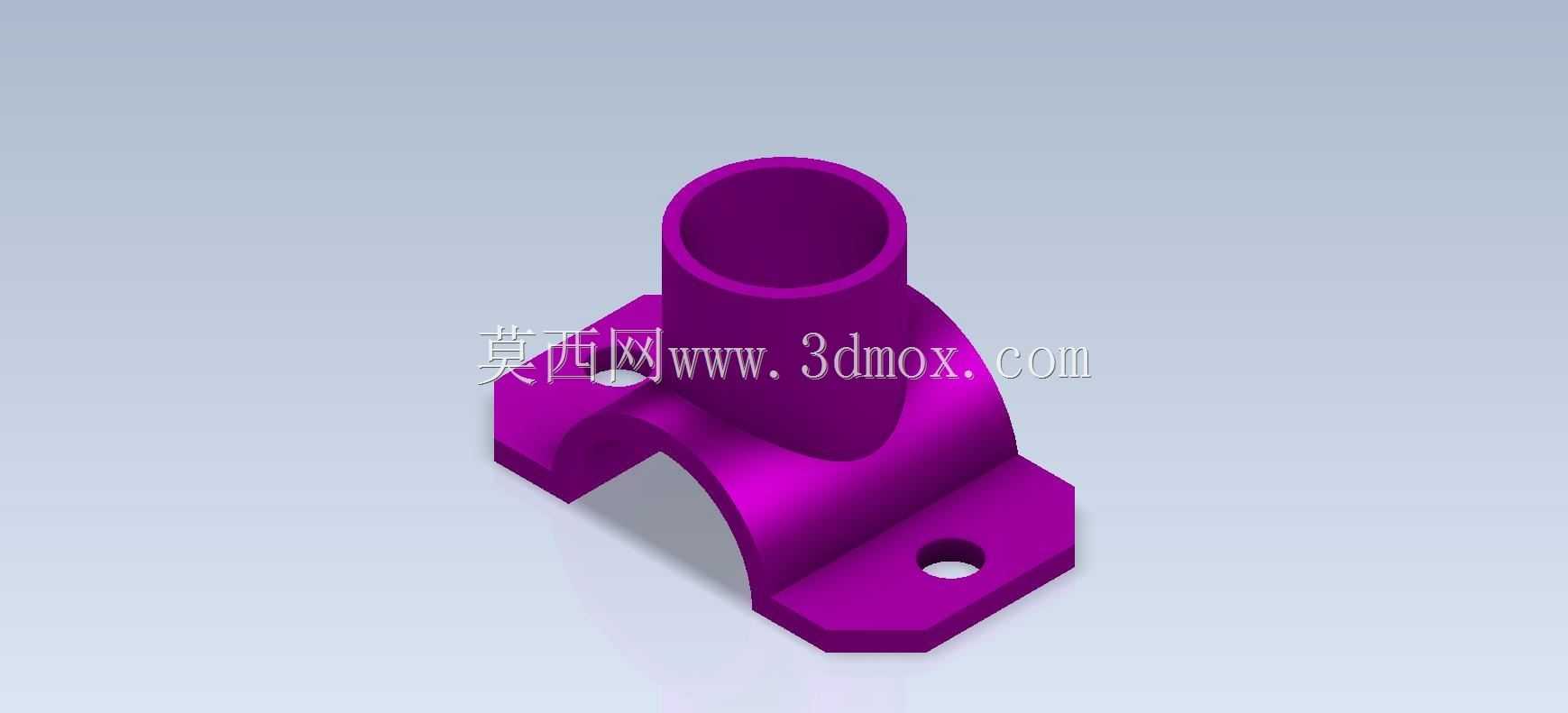

　　该零件属于管路系统与机架衔接的支撑类构件，常见于小型流体输送管线、气动回路布设、设备辅助管路排布场景中，主要承担竖向管路的承托、定位以及与下方安装基面的固定连接作用，避免管路在介质输送过程中出现晃动、位移、接口松脱等问题，在轻工生产线辅助管路、小型实验台流体回路、非标设备气路搭建场景中应用频次较高。从结构功能来看，零件上部为等径空心圆柱筒体，内壁为光滑圆柱面，可直接套接对应外径的竖向管路，筒体与下方底座衔接处做了大圆弧过渡处理，既能够消除直角连接处的应力集中问题，提升零件整体的抗载荷能力，也能优化注塑或铸造成型过程中的材料流动路径，减少成型缺陷。下部底座采用双侧带安装耳的半环抱结构，两个安装耳上预留了螺栓过孔，

　　可通过标准螺栓将整个支撑座锁紧在安装基面或设备机架的预设安装位上，半环抱的弧形结构一方面可以贴合下方弧形安装面（如圆管机架、弧形设备外壳）的轮廓，提升安装贴合度，另一方面也能减少零件整体的材料用量，在保证结构强度的前提下降低自重。从设计思路层面，建模过程中优先保证上部筒体的轴线与安装基面的垂直度要求，这一形位公差直接决定了后续安装管路的竖直度，若垂直度偏差过大，会导致管路对接时出现别劲、密封件受力不均泄漏的问题；筒体与底座衔接的圆弧半径取值经过反复校核，既要保证衔接处的结构强度能够承受管路自重以及介质流动产生的动载荷，也要避免圆弧过大导致底座安装面的有效接触面积被过度压缩，影响安装后的稳定性。安装耳上的螺栓过孔孔径比适配螺栓大0.

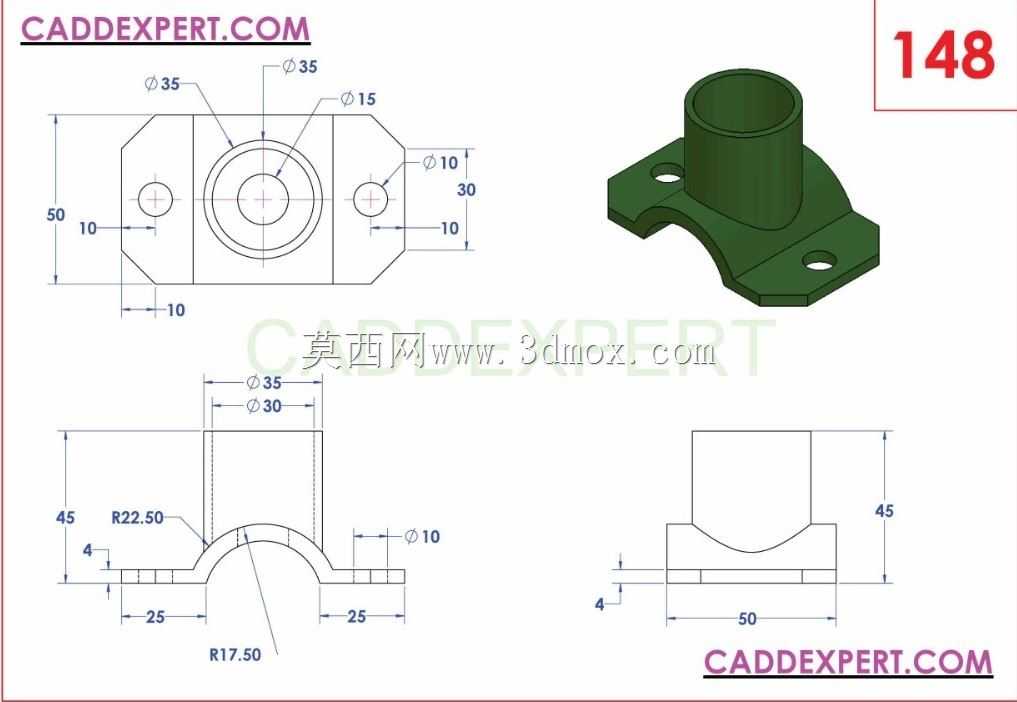

　　5-1mm，预留了少量安装调整余量，可抵消安装基面的孔位加工误差，降低现场安装的对位难度，安装耳的厚度取值经过抗弯强度校核，能够承受螺栓锁紧时的压紧力以及管路传递的侧向载荷，不会出现耳板断裂、变形的问题。从安装边界尺寸来看，上部筒体的内径与适配管路外径采用间隙配合，单边间隙控制在0.1-0.2mm，既方便管路的插接装配，也不会因为间隙过大导致管路晃动；两个安装耳的螺栓孔中心距严格匹配常用安装基面的预留孔位标准，底座底部的平面为安装贴合面，建模时保证了该平面的平面度要求，避免安装后出现翘曲、锁紧不实的问题；零件整体的高度尺寸经过优化，在满足管路支撑高度要求的前提下，尽可能压缩竖向尺寸，降低整体重心，提升支撑稳定性。在实际工程应用中，

　　这类支撑座往往会根据输送介质的不同选择对应材质，输送常规压缩空气时可采用工程塑料注塑成型，成本低、自重轻、耐锈蚀；输送水或弱腐蚀性流体时可采用铸铝或不锈钢材质，提升耐介质腐蚀能力；建模过程中对所有棱角处都做了微小倒角处理，既能够去除加工毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升零件的疲劳寿命。半环抱结构的弧形内面弧度可根据实际安装基面的轮廓做参数化调整，若安装基面为平面，可将弧形结构改为平直结构，适配不同的安装场景，整个零件的结构没有复杂的异形曲面，常规的铣削加工、3D打印、注塑、铸造工艺都可以完成生产，工艺适配性较强，适合批量加工制作。
