带法兰盘的阶梯式传动轴三维设计

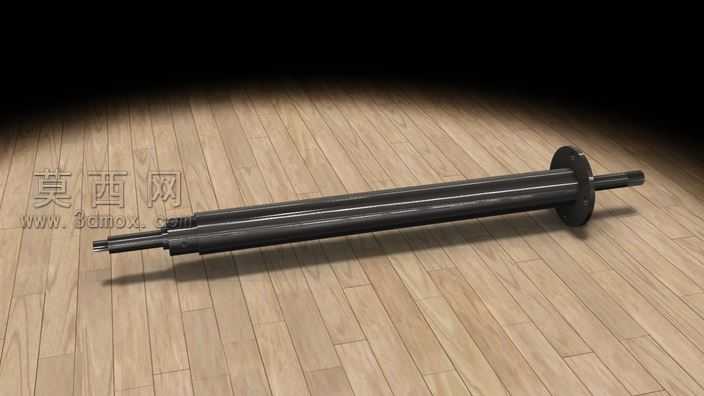

本作品为带法兰盘的阶梯式传动轴三维模型，建模过程严格遵循机械轴类零件的设计规范，首先通过草图绘制确定各轴段的直径、长度基准，精准定位法兰盘的安装位置与轴肩过渡尺寸，利用旋转特征完成轴主体的基础建模，保证各轴段的同轴度公差符合传动件的装配要求。针对法兰盘部分，单独绘制安装孔的环形阵列草图，通过拉伸切除完成均布螺栓孔的创建，同时对法兰盘与轴身的衔接处做圆角过渡处理，避免应力集中问题，符合实际零件的加工工艺要求。建模过程中对轴端的装配定位槽、键槽结构做了精细化处理，通过拉伸切除、倒角特征还原轴端的装配结构，保证后续与传动轮、轴承等配件的装配适配性。材质渲染阶段，为轴身赋予金属钢材材质，调整材质的粗糙度、金属度参数，还原调质处理后轴类零件的哑光金属质感，法兰盘部分做细微的材质色差区分，突出不同结构的视觉层次；场景搭建采用木纹地面作为承载面，添加柔和的环境光与定向补光，通过光影效果凸显轴身的圆柱曲面轮廓与各轴段的阶梯结构，清晰展示法兰盘的安装位置与轴身的整体比例。设计思路围绕通用机械传动场景的使用需求展开，阶梯式的轴段设计可满足不同直径轴承、传动轮的安装定位需求，中部的法兰盘结构可实现轴与外部构件的固定连接，适配传动系统中扭矩传递、部件支撑的功能要求，各轴段的直径变化遵循等强度设计原则，在保证轴体结构强度的前提下控制整体重量，轴肩的高度设计符合轴承、传动件的定位标准，倒角与圆角的处理兼顾装配便利性与结构应力优化，整体模型结构完整，细节还原度高，可用于机械传动结构的教学演示、装配模拟以及相关设备的设计参考。
