手摇立式机械起重支撑装置结构设计

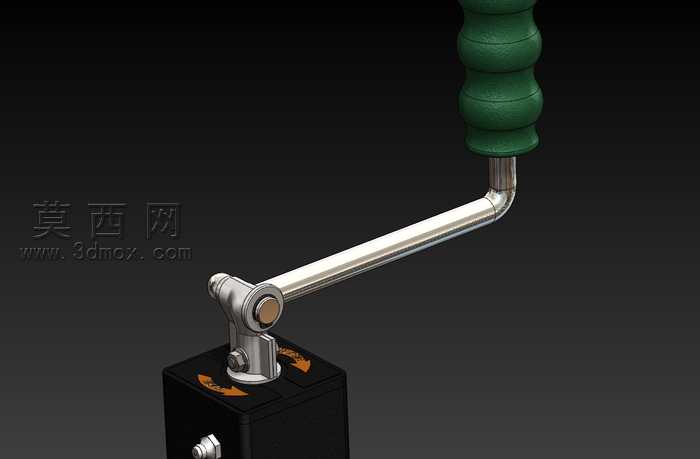

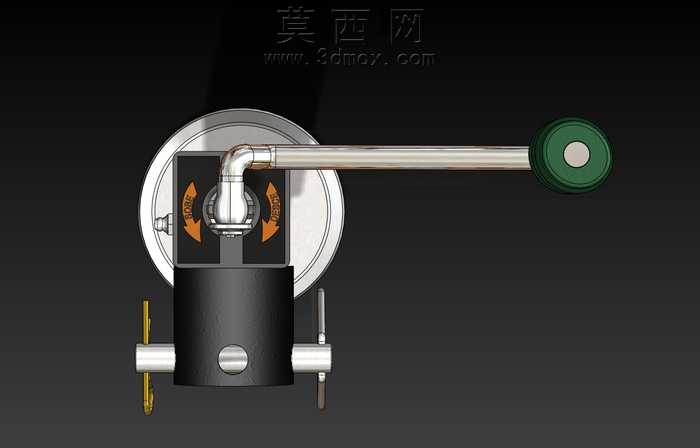

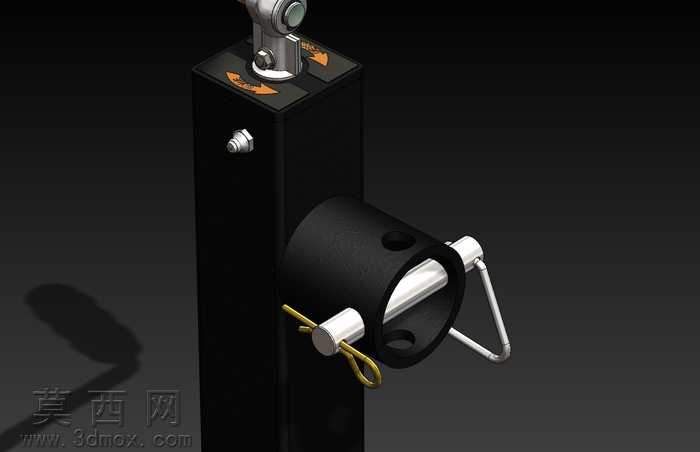

本作品为手摇立式机械起重支撑装置的三维建模成果，建模阶段严格遵循机械设计的尺寸规范与装配逻辑，先完成核心部件的参数化草绘，通过拉伸、旋转、扫描等基础特征命令构建零件基体，再对细节结构进行倒角、圆角、阵列等精细化处理，确保每个零件的尺寸公差与配合关系符合实际机械加工的工艺要求。渲染阶段采用哑光金属材质模拟装置主体的钢制立柱结构，搭配磨砂橡胶材质还原操作手柄的防滑握把质感，金属部件表面添加轻微的磨损纹理与环境反射效果，底座部分做金属镀锌的亮面处理，通过三点布光方案突出装置的立体结构，在黑色背景下清晰呈现各部件的轮廓与装配关系，阴影效果贴合真实光照逻辑，让整体渲染效果兼具工业质感与结构辨识度。结构设计上，装置采用立式立柱作为主体承载结构，顶部设置弯折式手摇操作臂，握把处设计多层环形防滑结构提升操作摩擦力，立柱中部集成带锁止结构的顶升执行部件，通过摇臂转动带动内部传动机构实现垂直方向的顶升动作，底座采用圆形法兰式支撑结构增大接触面积，提升装置承重时的稳定性，整体结构无冗余部件，传动路径清晰，手动操作的力臂设计符合人体工程学要求，操作时无需额外动力源即可完成小吨位重物的顶升与支撑作业。设计思路围绕小型手动起重支撑场景的实用需求展开，摒弃复杂的液压或电动结构，采用纯机械传动方案降低装置的故障概率与维护成本，各部件的连接方式均采用常见的机械连接结构，便于后期的拆装与零件更换，在保证结构强度的前提下尽可能简化零件造型，兼顾加工可行性与使用便捷性，可适配拖车配套、小型设备安装支撑等多种轻量级起重作业场景，建模过程中对内部传动结构做了完整还原，可直接用于结构验证、作业演示以及相关机械设计的教学参考。
