Digilent Basys3 Xilinx Artix-7 FPGA开发培训板

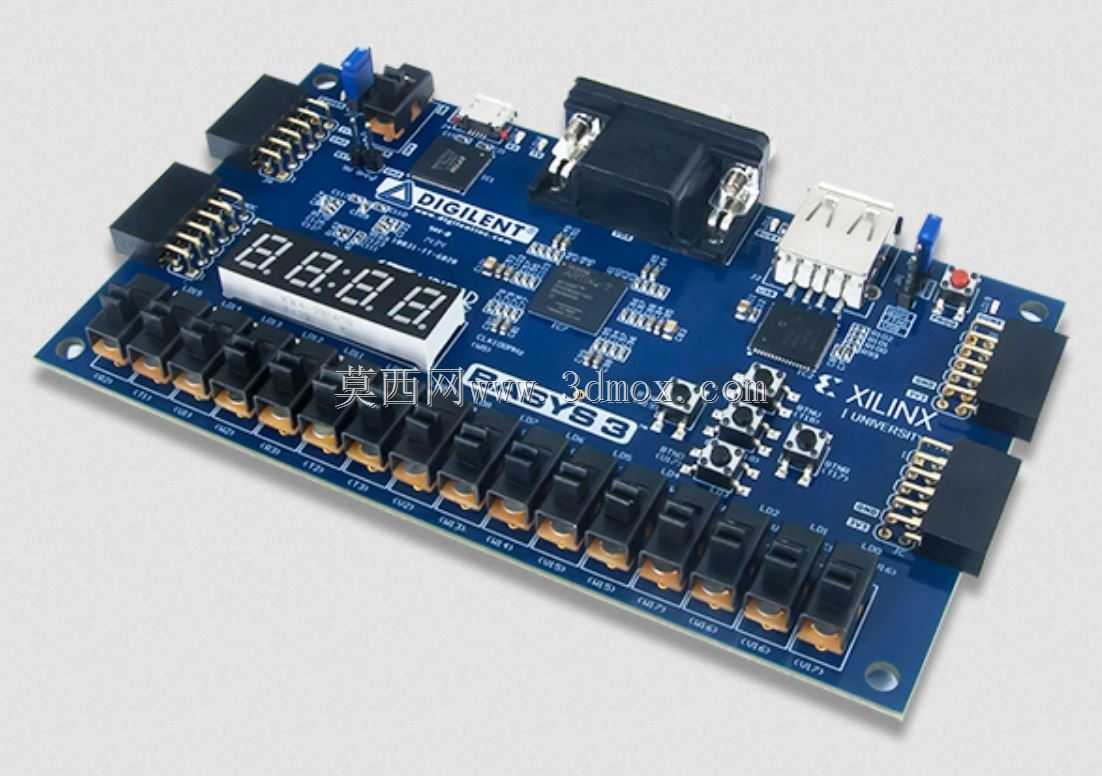

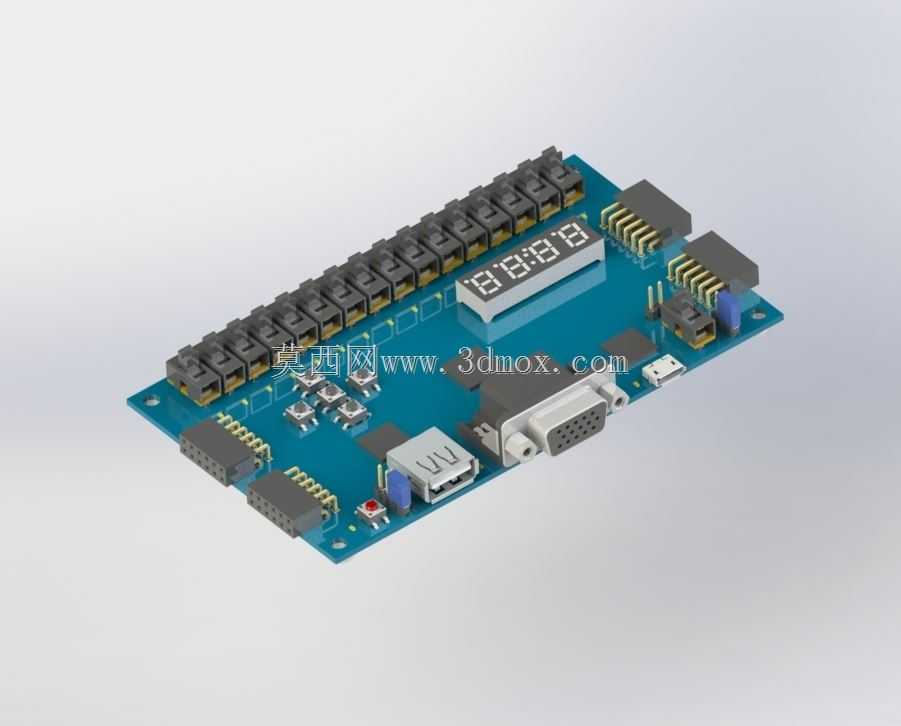

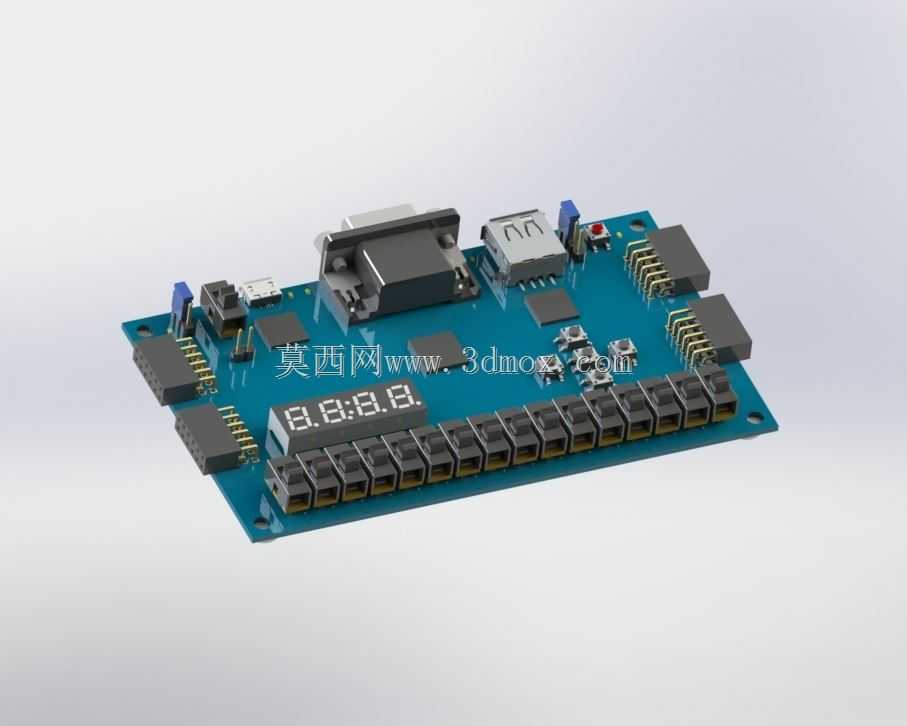

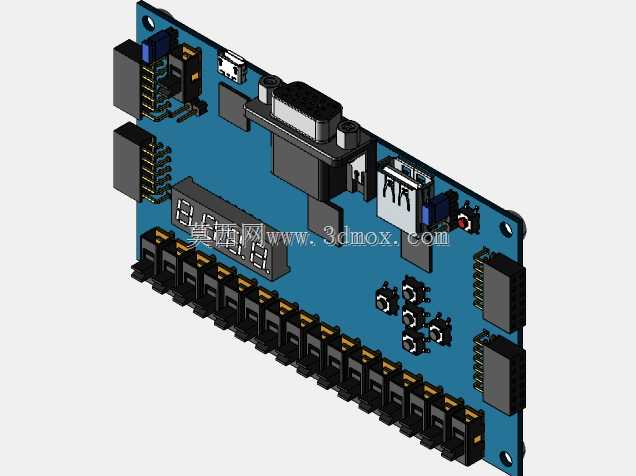

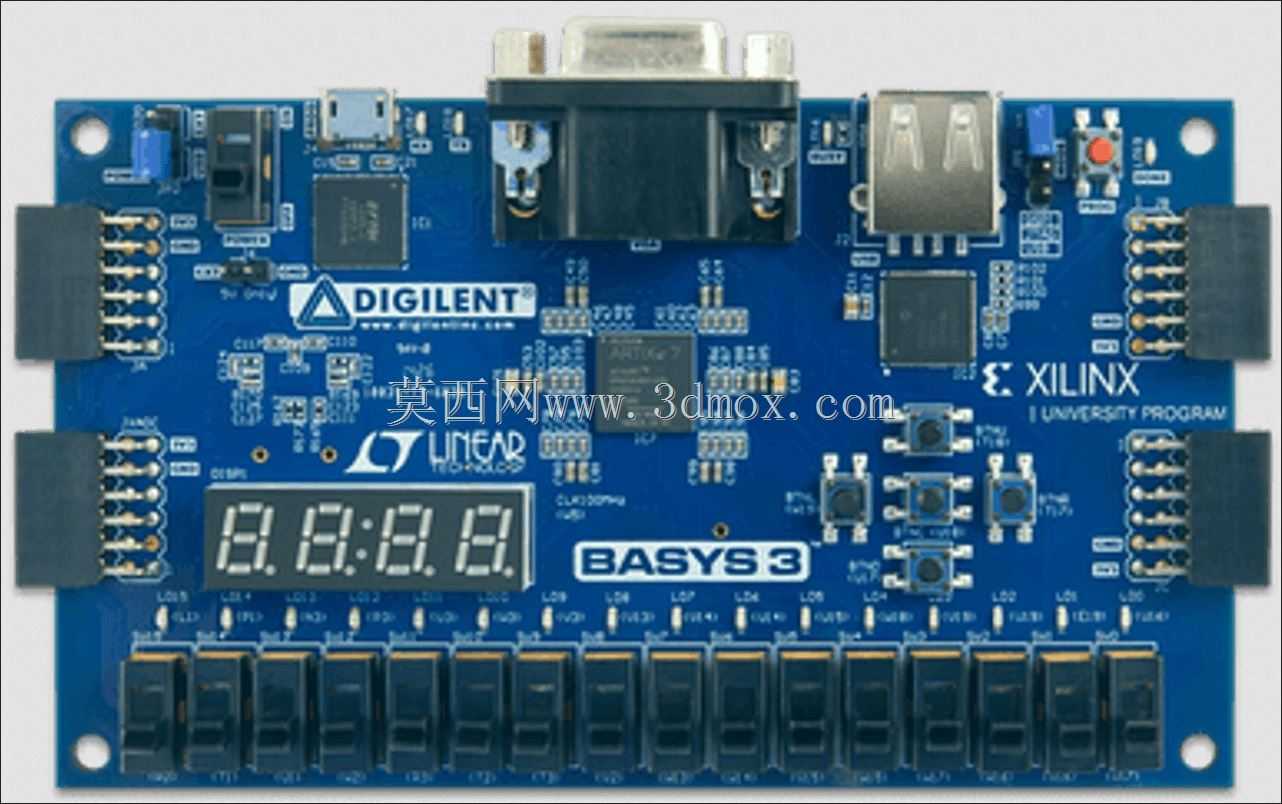

　　这款FPGA培训板的三维建模，完全围绕高校数字电路教学、入门级FPGA开发场景的实际需求展开，建模过程中优先还原了板卡的实际使用边界与安装特性，方便教学设备集成、实验台架搭建时的结构匹配。板卡整体采用标准矩形PCB布局，建模时严格对齐了板上所有接口的安装位置与突出高度，包括VGA视频接口、USB数据接口、多组PMOD扩展接口的外伸尺寸，以及板载按键、拨码开关、七段数码管、LED指示灯的凸起高度，确保在做实验台架防护外壳、扩展模块对接设计时，不会出现结构干涉问题。从功能设计逻辑来看，板卡将核心Artix-7 FPGA芯片布置在板身中部区域，周边均匀排布电源电路、时钟电路与外围IO资源，建模时还原了所有元器件的实际高度差，

　　比如板载电源接口的滤波电容、复位按键的按压行程空间，都做了精准的尺寸还原，方便使用者在做二次结构设计时，预留足够的操作与散热空间。作为面向入门用户的开发平台，板卡的IO引脚全部引出到板边的排针接口，建模时还原了排针的间距与插针长度，匹配标准2.54mm间距的杜邦线连接尺寸，同时板角的安装孔位置、孔径也完全按照实物还原，可直接用于固定在实验台、亚克力保护壳或者定制的教学设备面板上。建模过程中特意区分了不同元器件的材质表现，比如PCB基板的哑光质感、接口金属屏蔽壳的金属质感、数码管与LED的半透明封装质感，方便做产品展示、教学课件制作时获得更贴近实物的视觉效果。从实际使用场景出发，这款板卡既可以用于高校数字逻辑、

　　FPGA设计课程的实验教学，也可以用于小型嵌入式项目的原型验证，建模时还原的所有结构尺寸，都能直接对接3D打印的外壳设计、多板堆叠的结构验证，不需要二次测量实物尺寸。板上的所有外设布局都经过实际使用场景的验证，比如拨码开关与按键布置在板身靠近操作者的一侧，七段数码管与LED布置在板身上方便于观察的位置，接口全部布置在板边便于插拔，建模时完全遵循了实物的布局逻辑，没有做任何结构上的简化或改动，确保三维模型可以直接用于结构适配、装配验证等工程场景。
