产品包装机侧部防护挡板结构设计

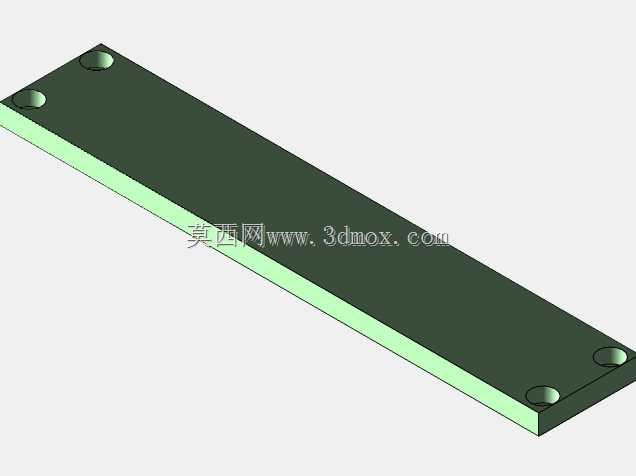

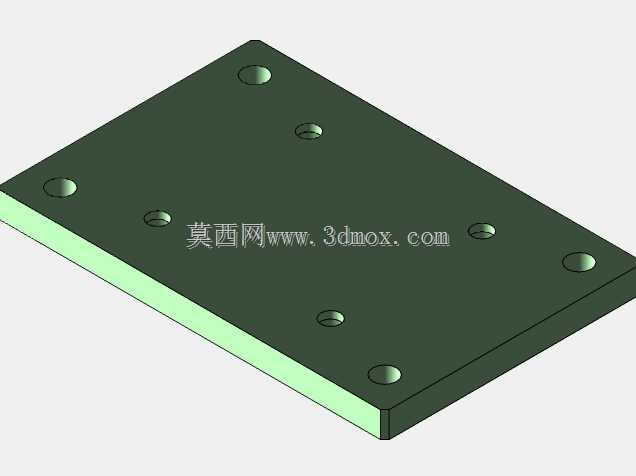

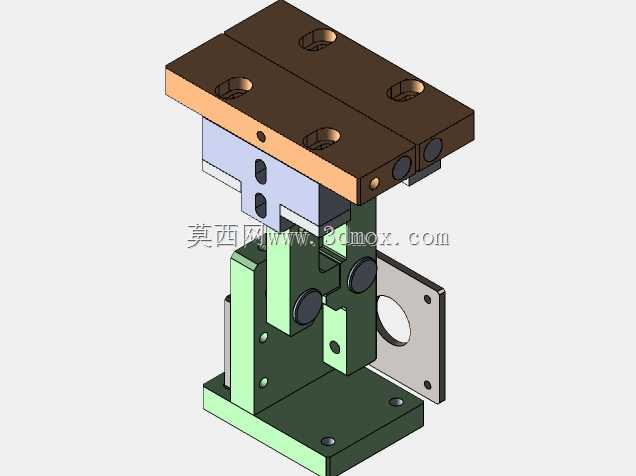

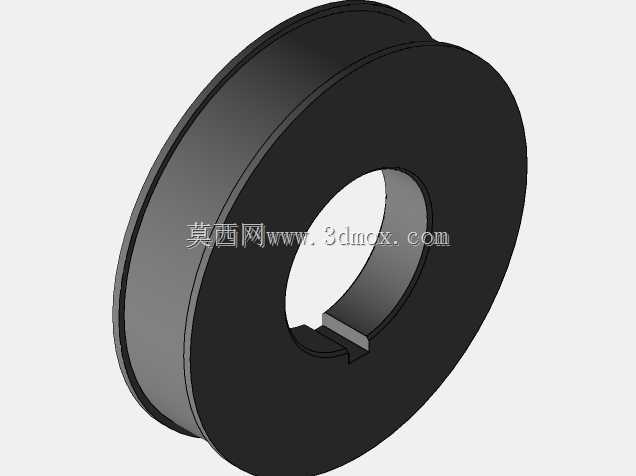

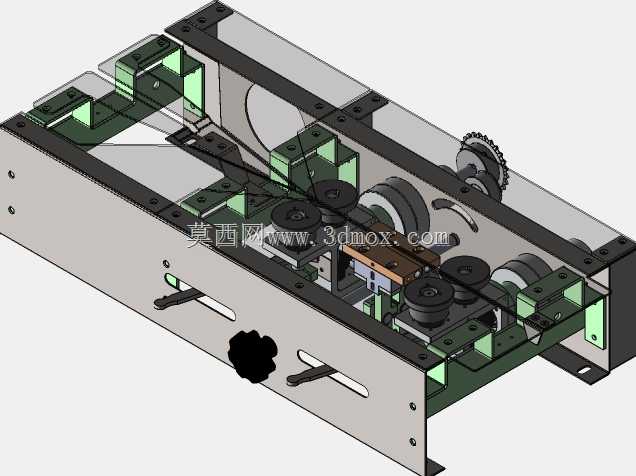

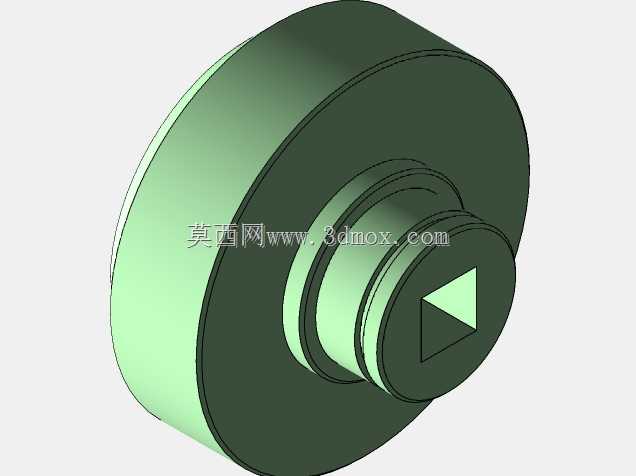

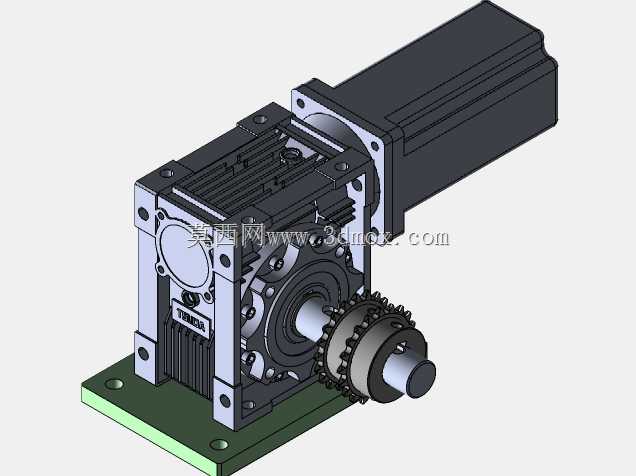

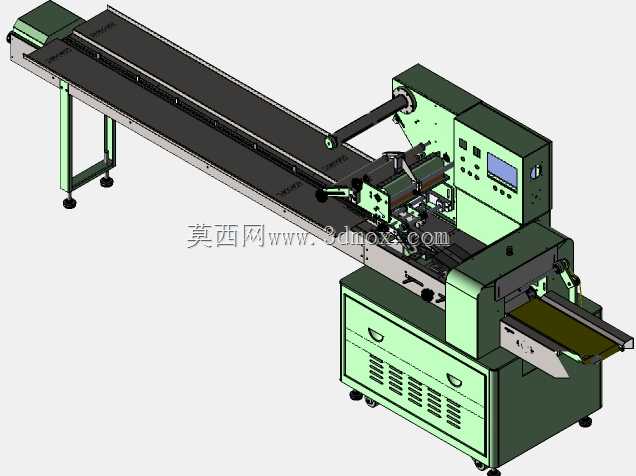

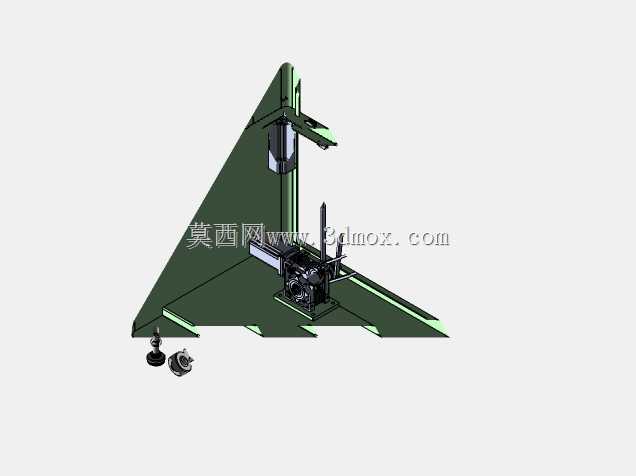

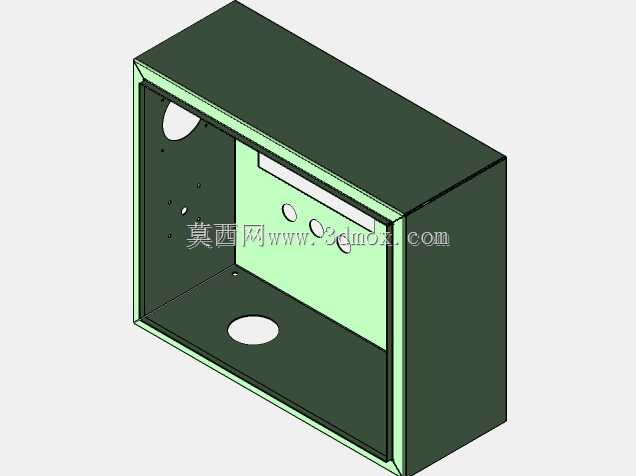

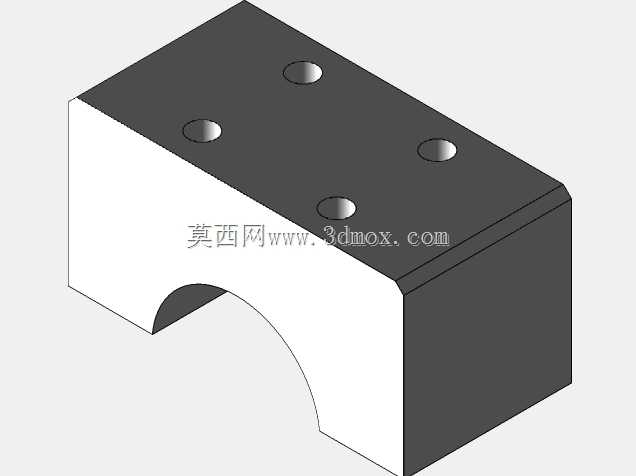

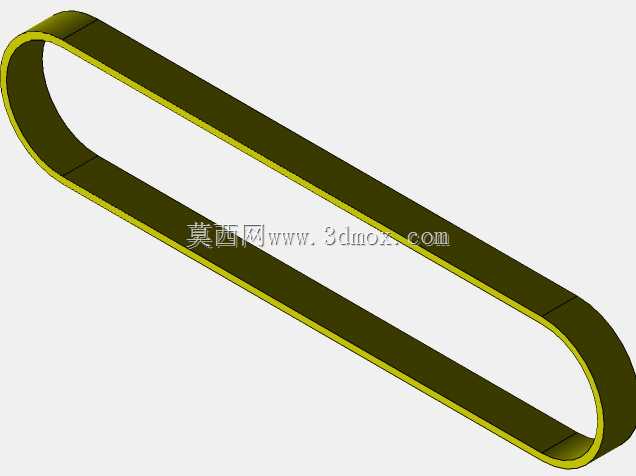

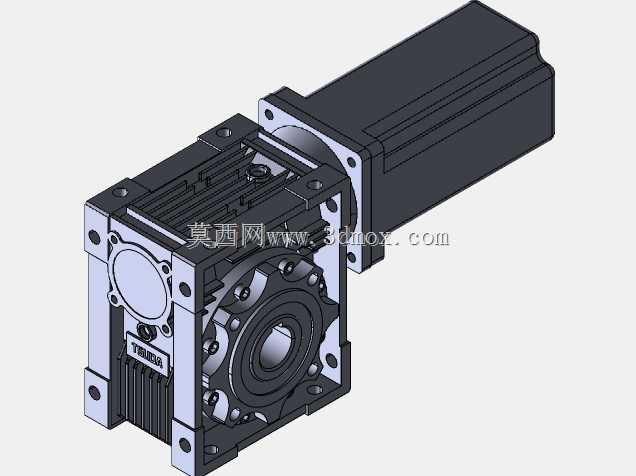

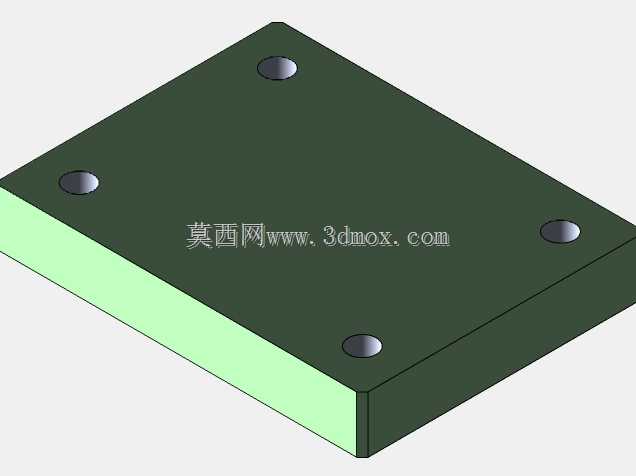

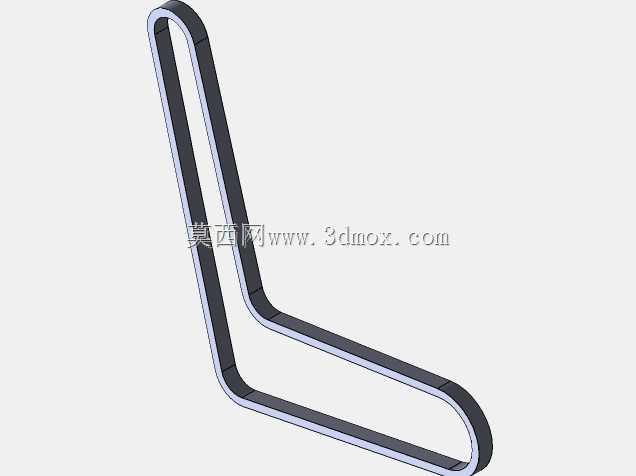

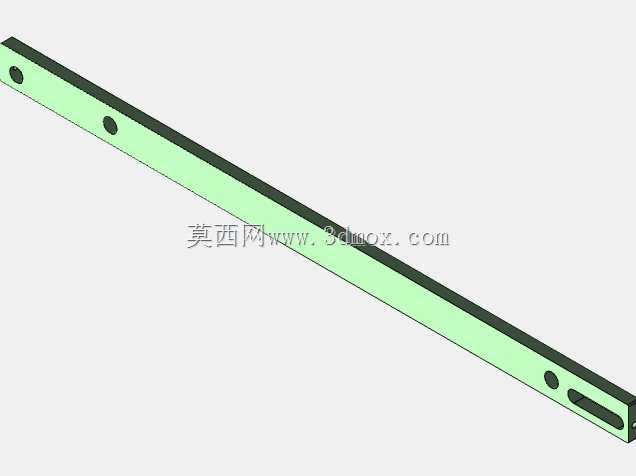

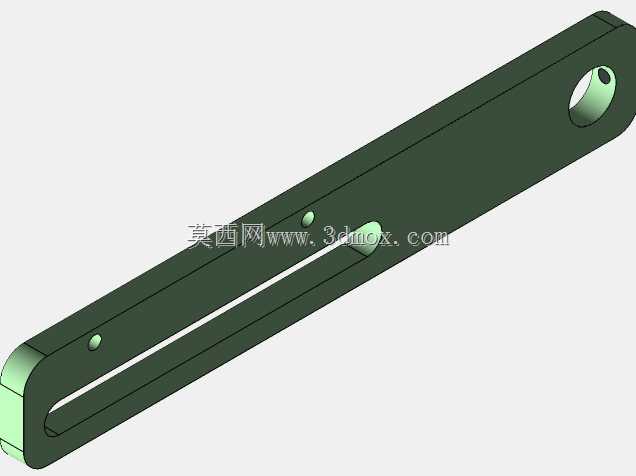

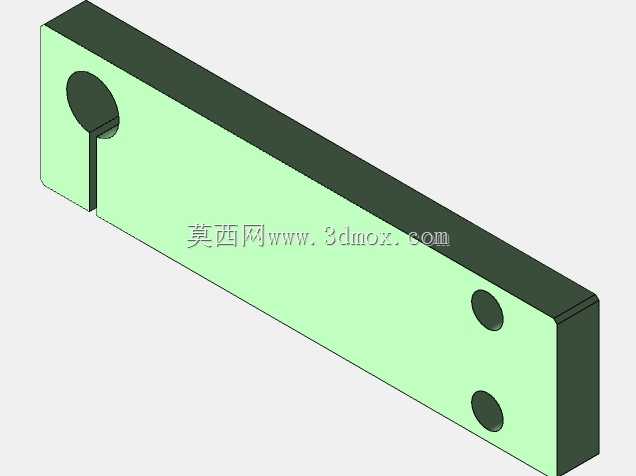

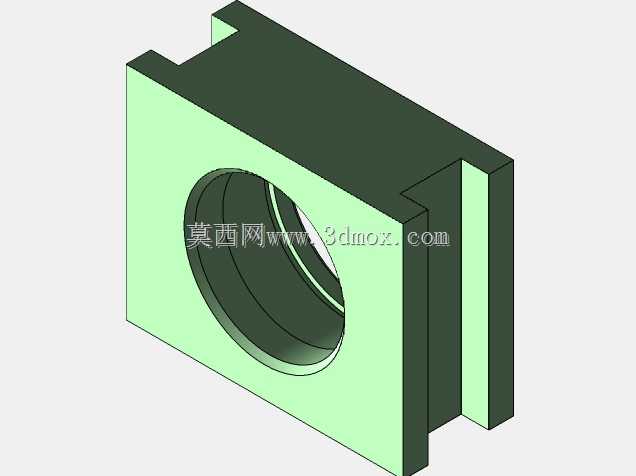

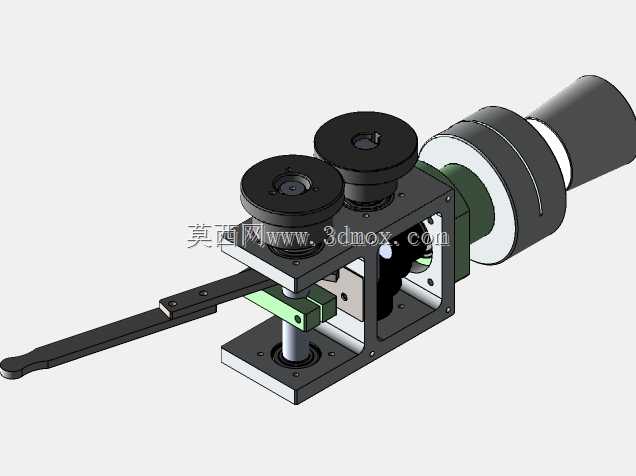

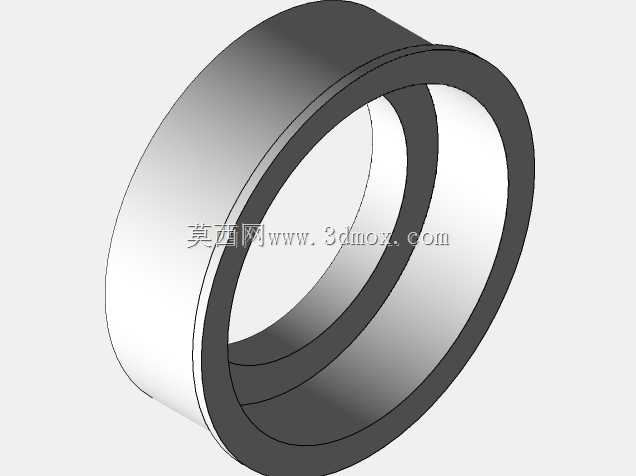

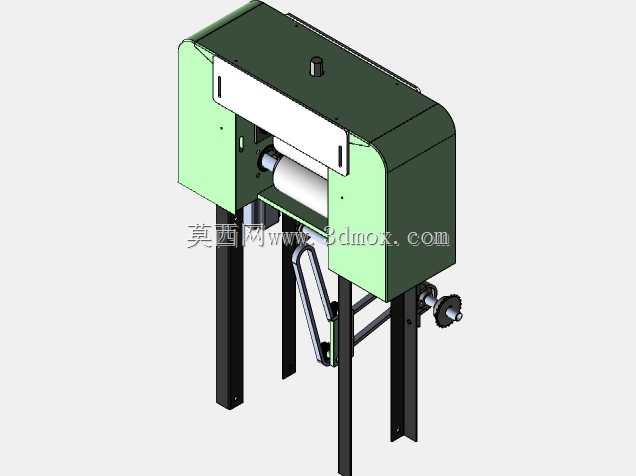

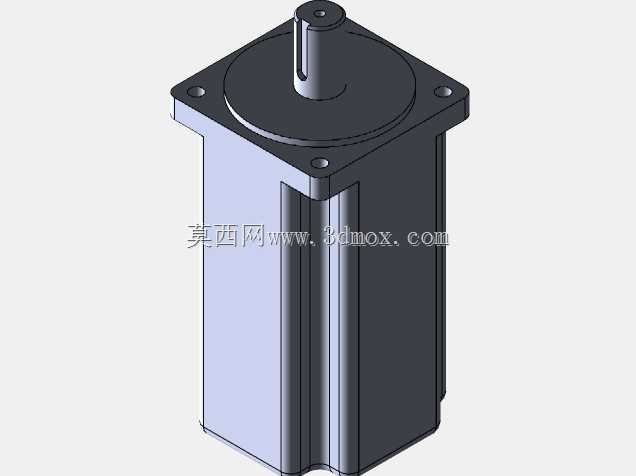

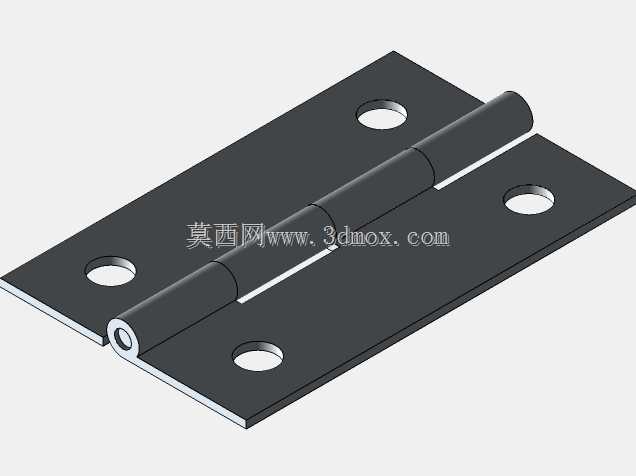

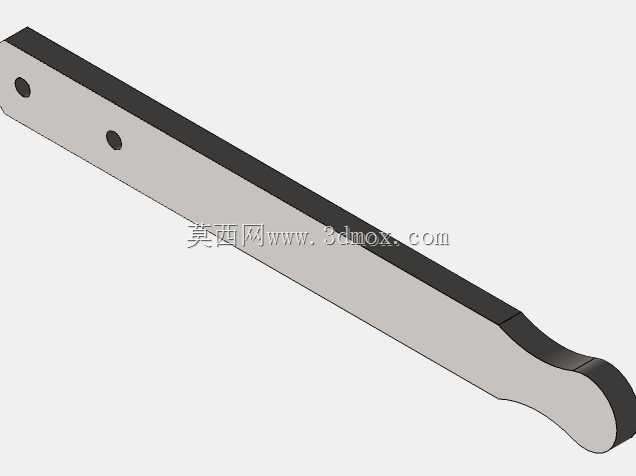

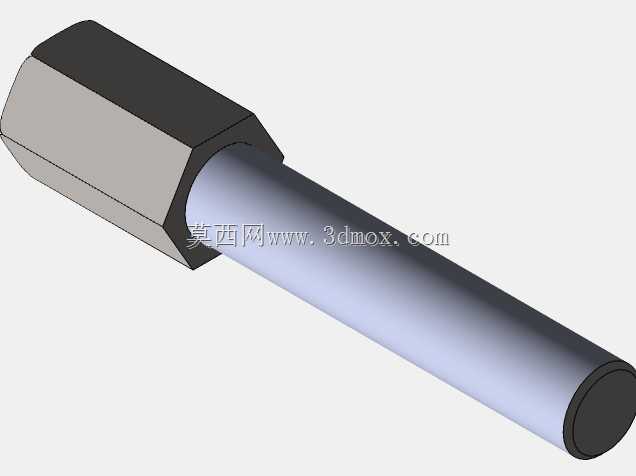

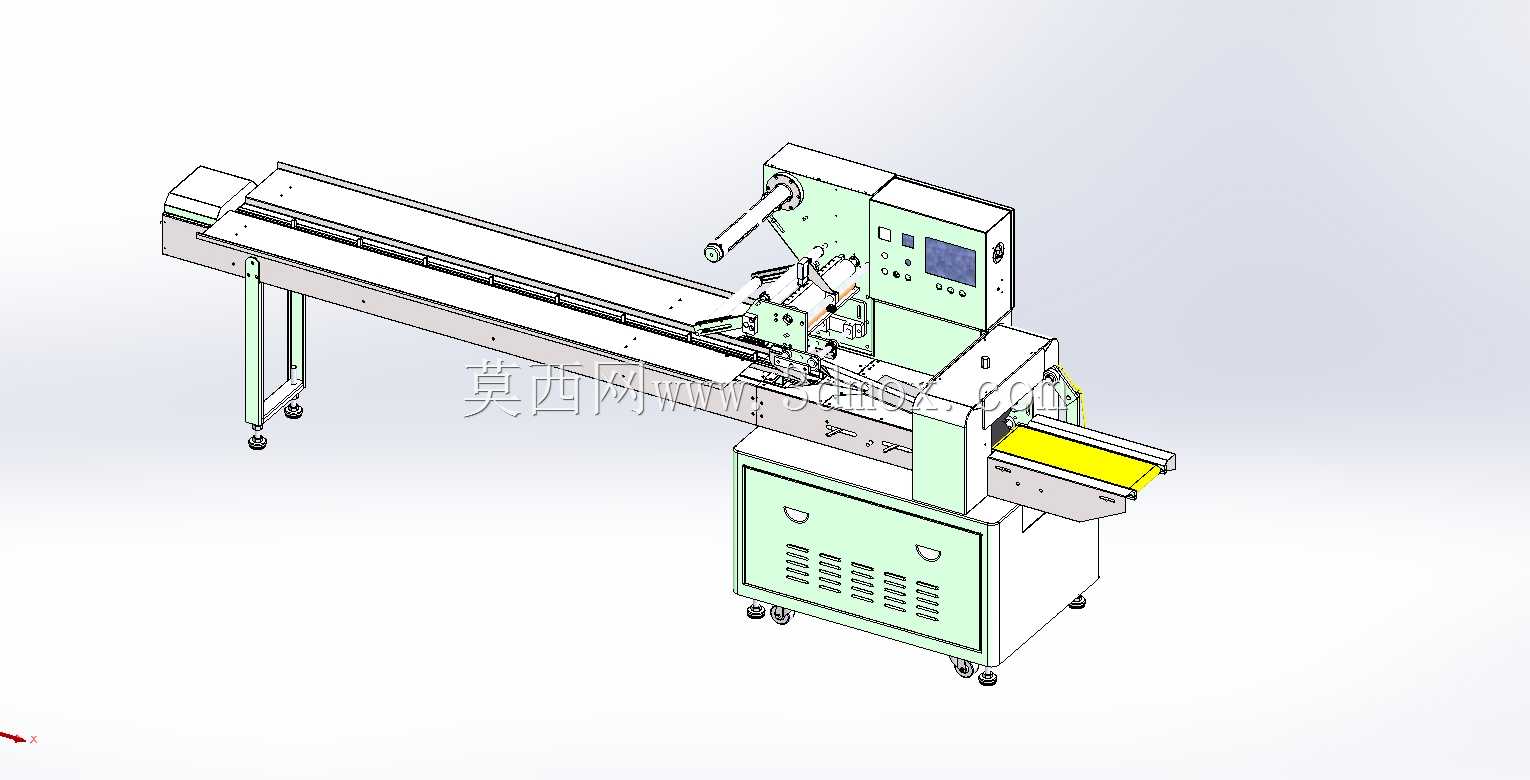

　　该三维结构对应产品包装生产线中机身侧部的固定式防护挡板，属于整机外围安全防护体系的组成部分，在食品、日化、小商品等连续化包装车间的落地布局中，这类挡板一般布置在包装工位传动侧与操作通道之间，用来分隔人员活动区域与设备内部的送料、折膜、封切执行机构，避免操作人员误触运动部件，同时阻挡包装过程中散落的碎屑、粉尘向外飞溅，维持工位周边整洁。

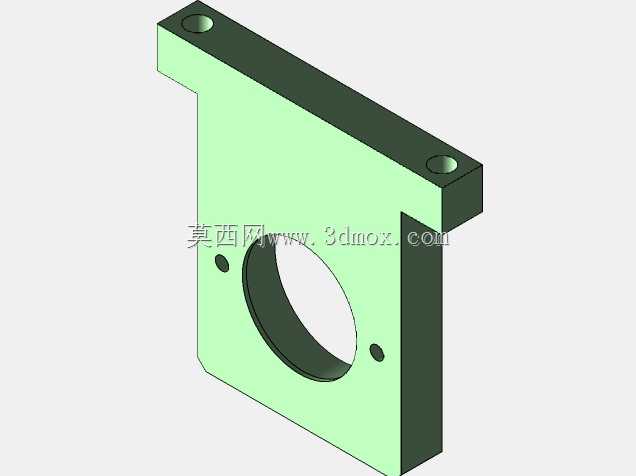

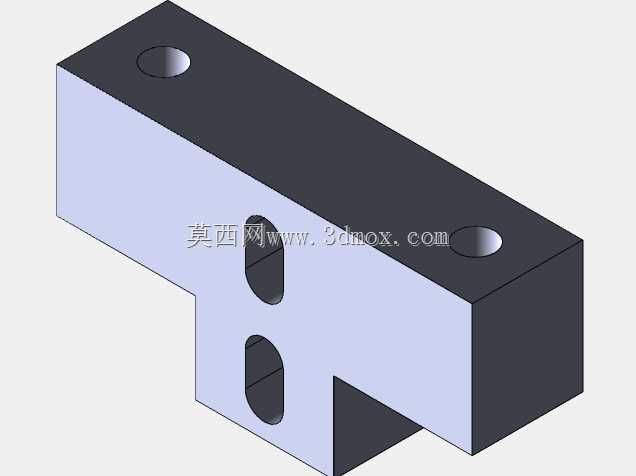

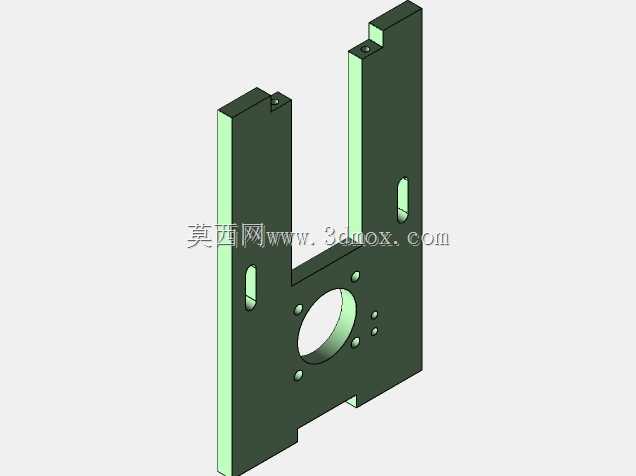

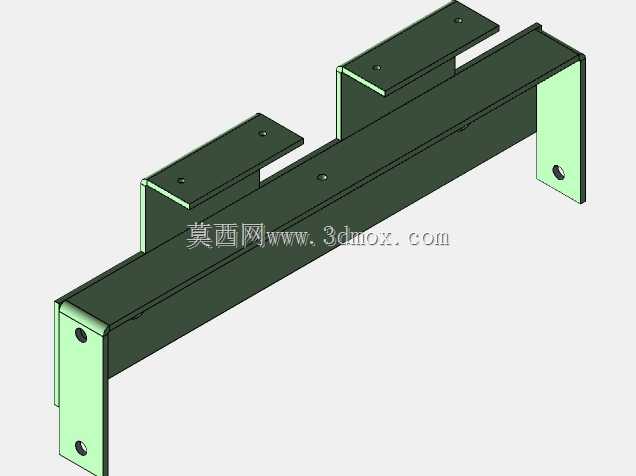

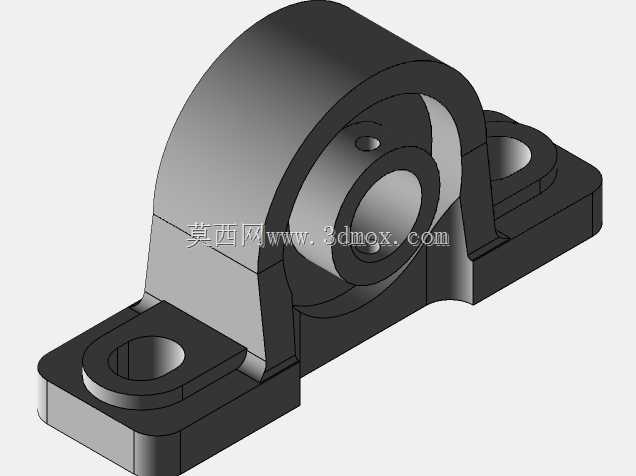

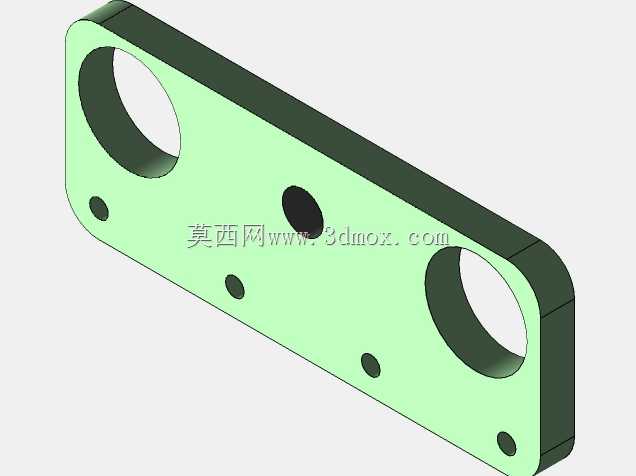

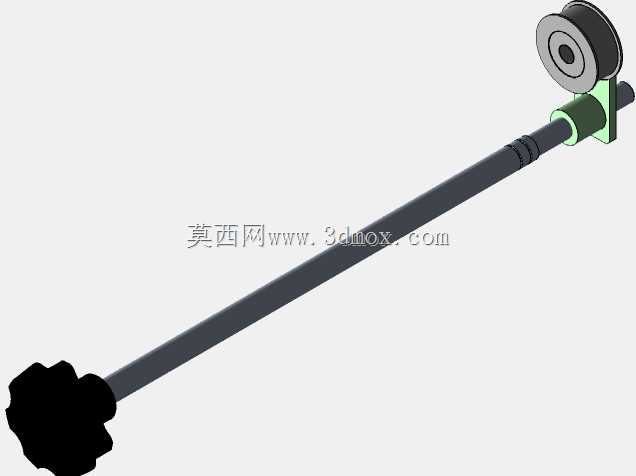

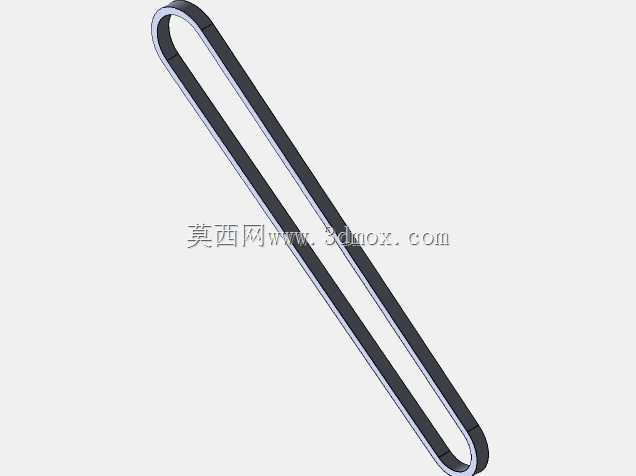

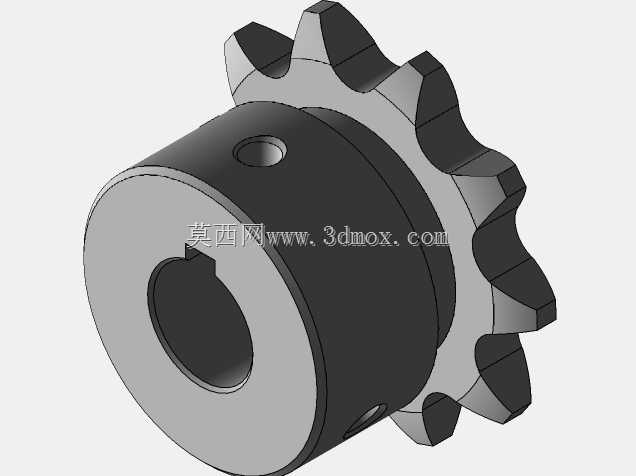

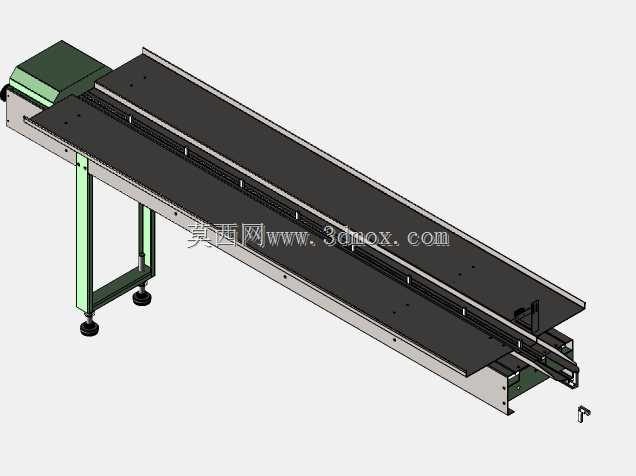

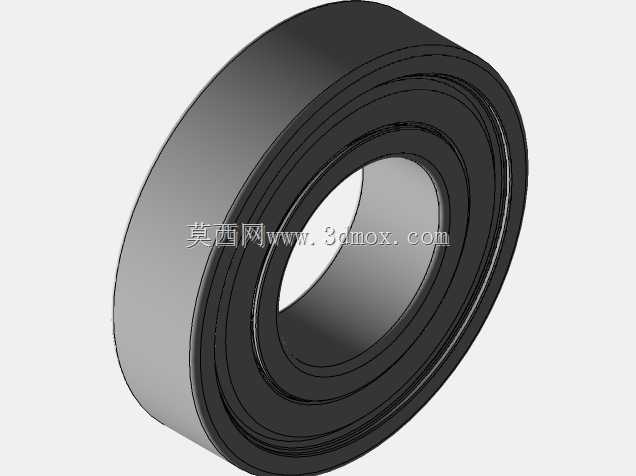

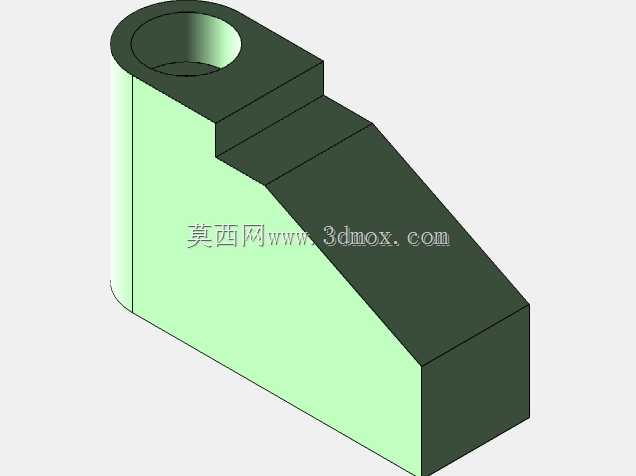

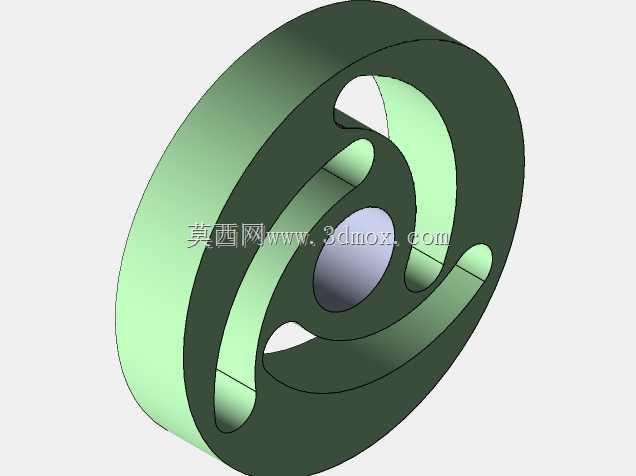

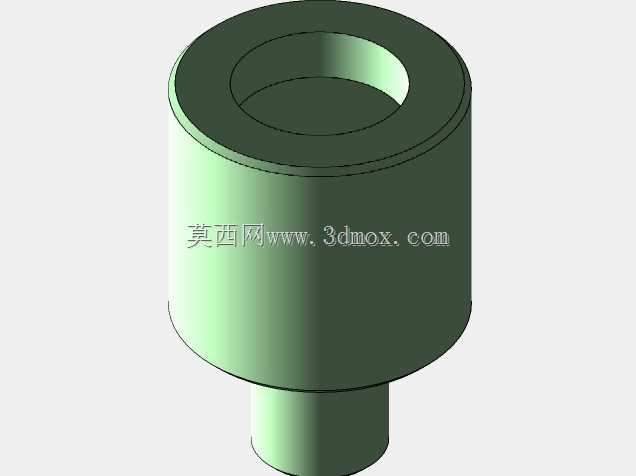

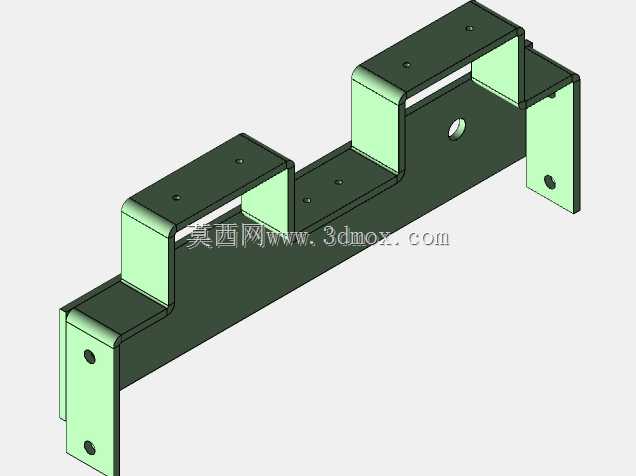

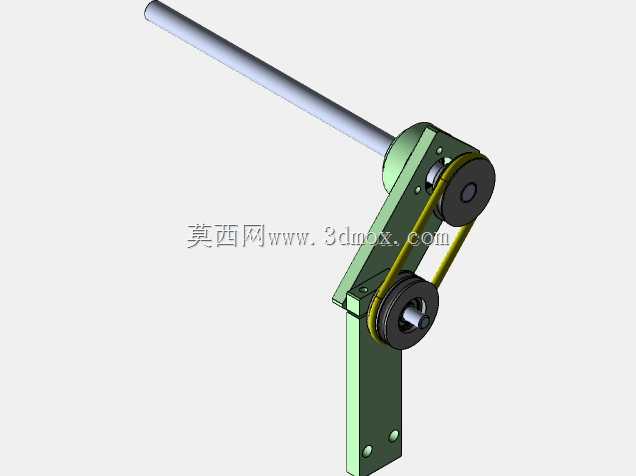

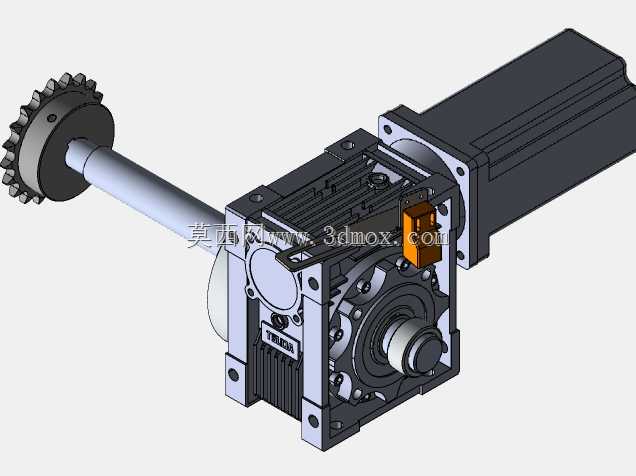

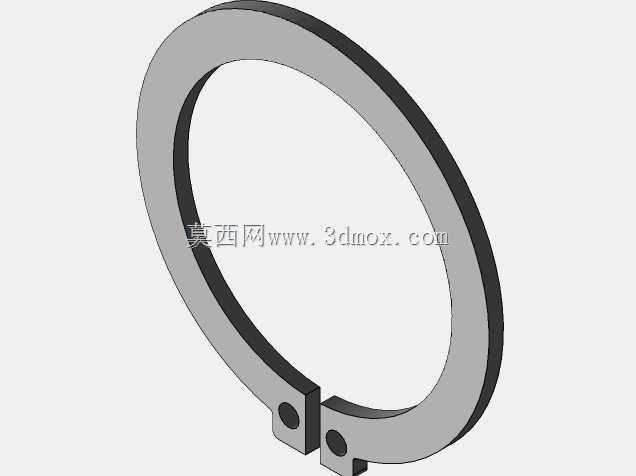

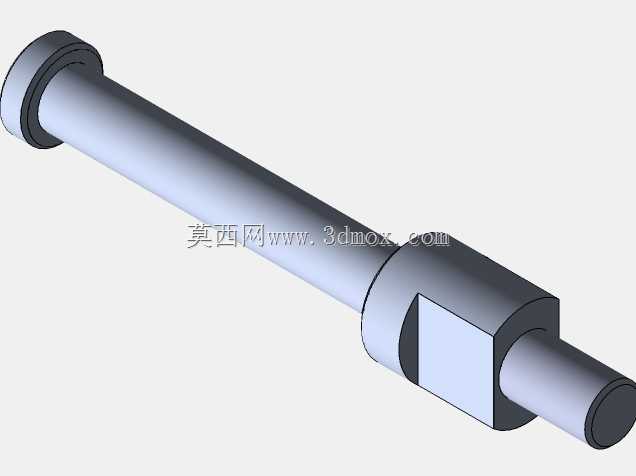

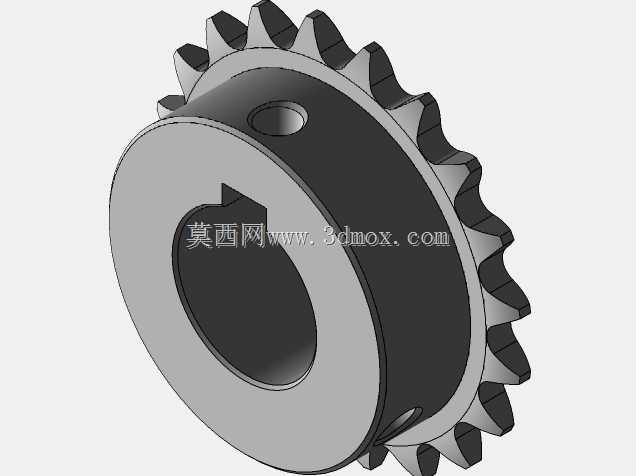

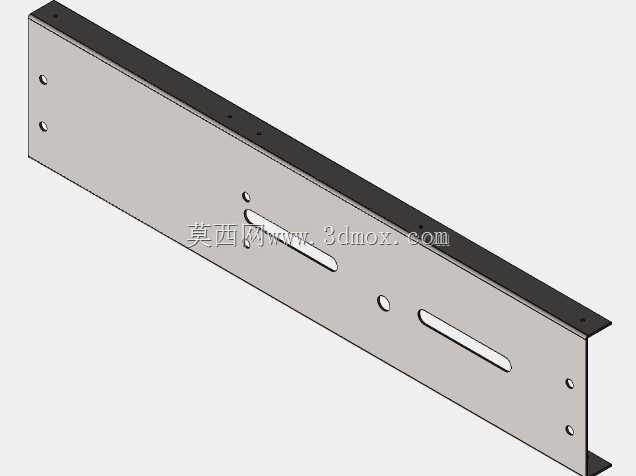

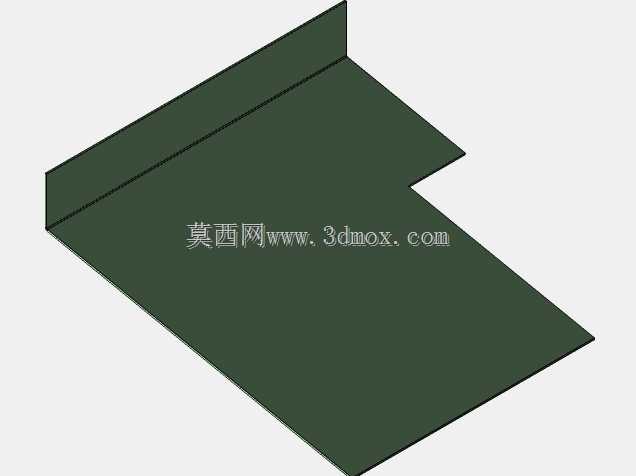

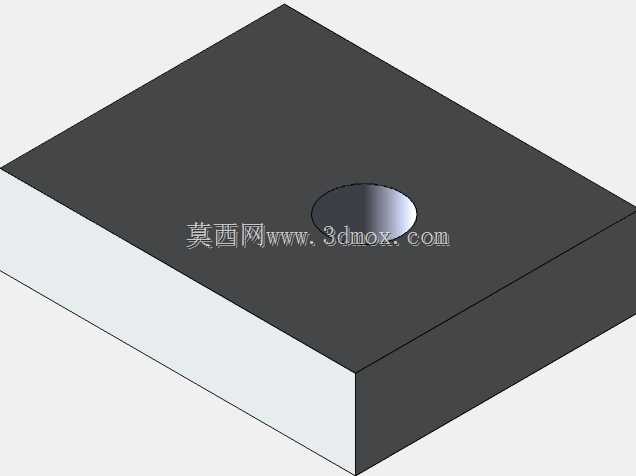

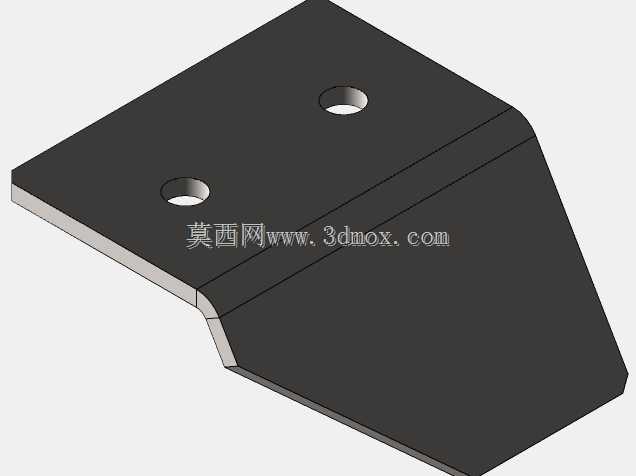

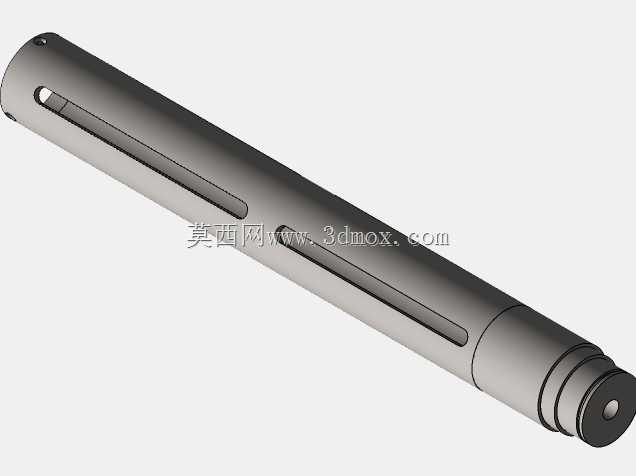

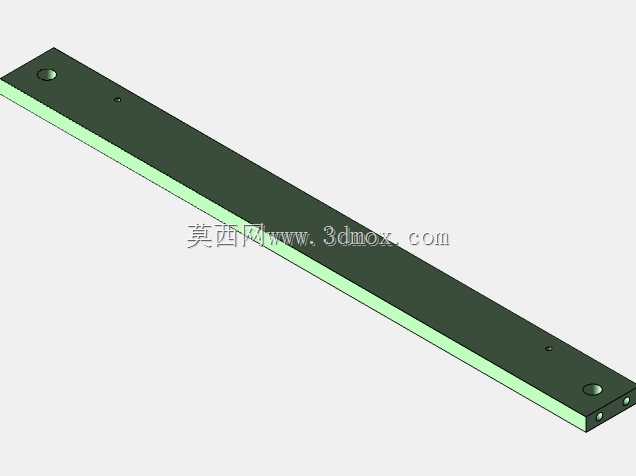

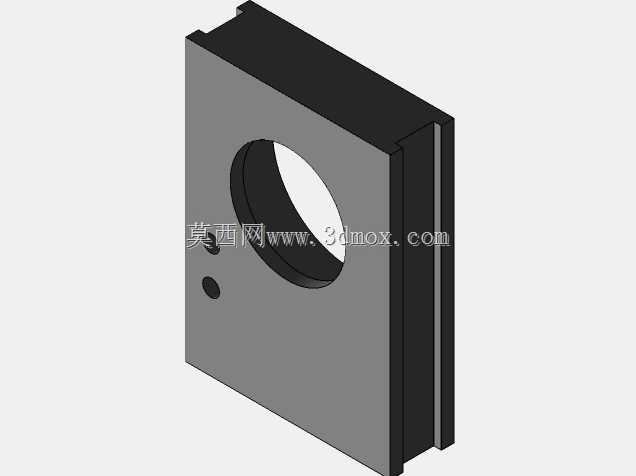

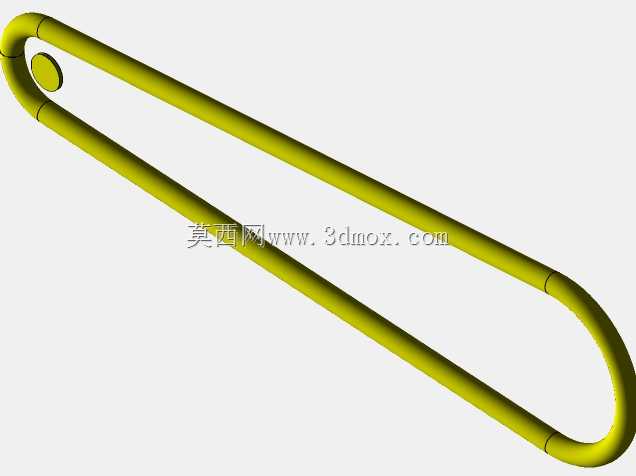

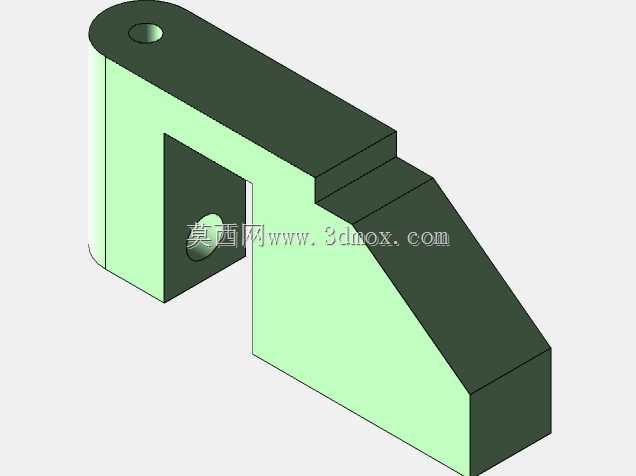

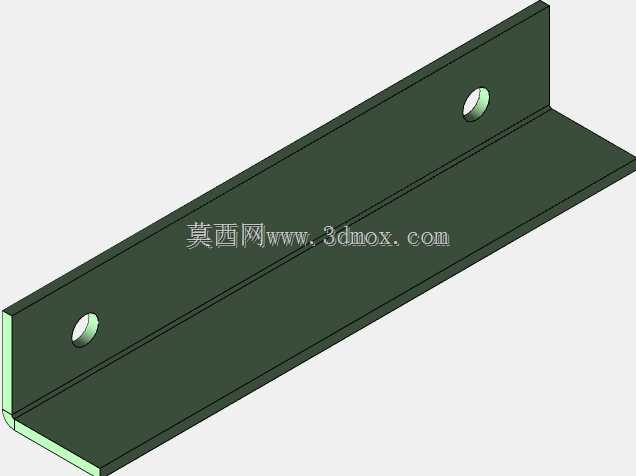

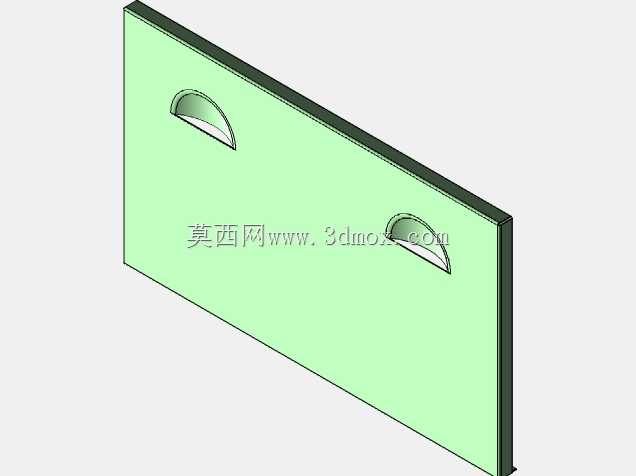

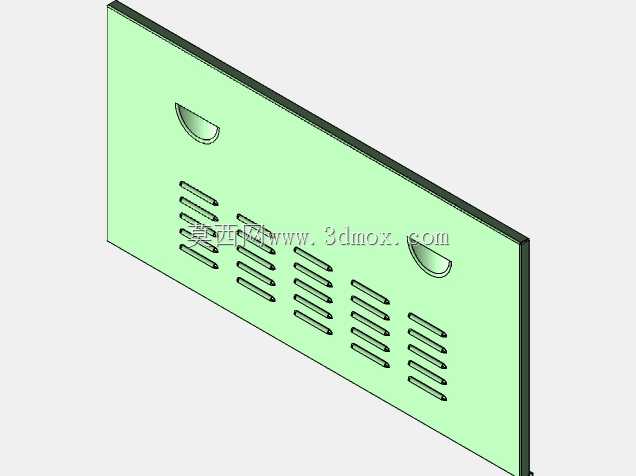

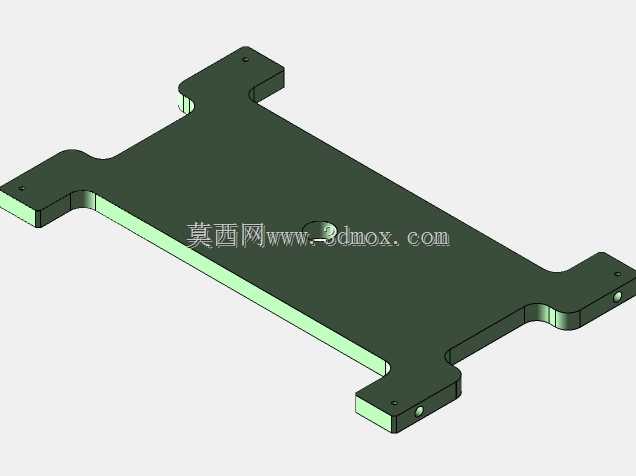

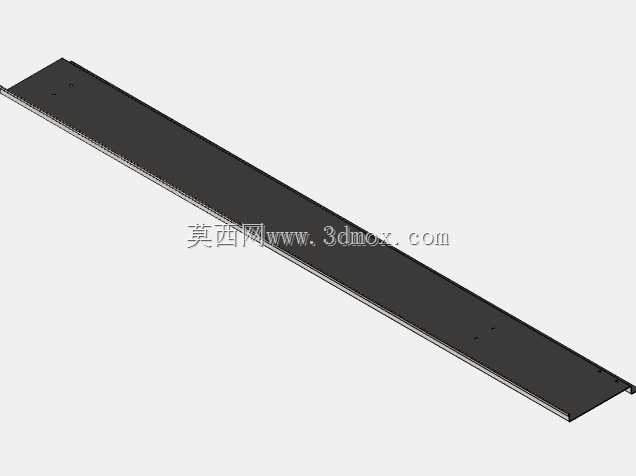

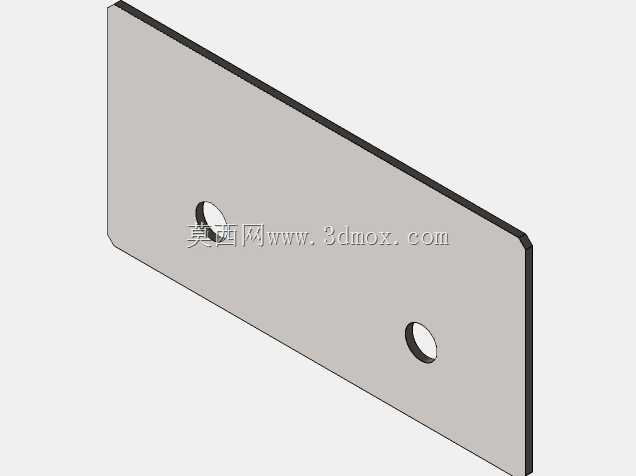

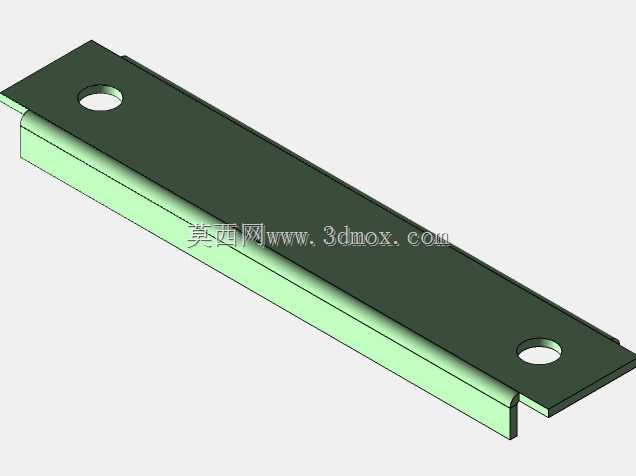

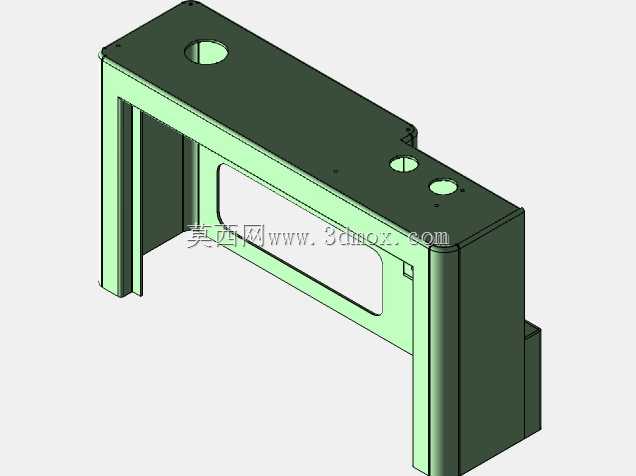

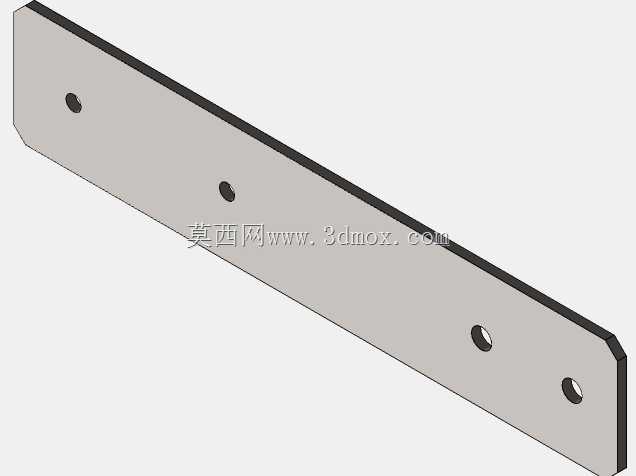

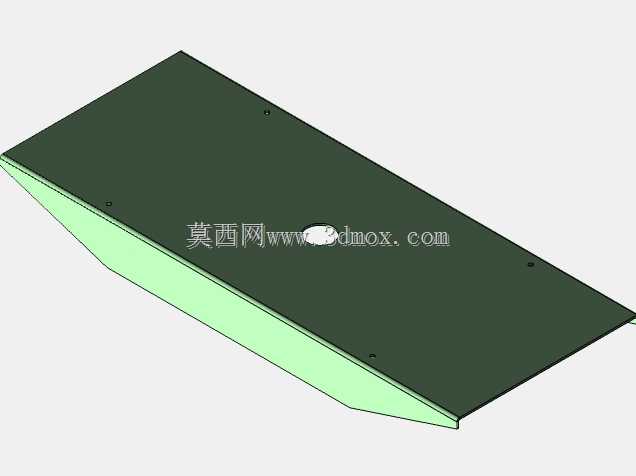

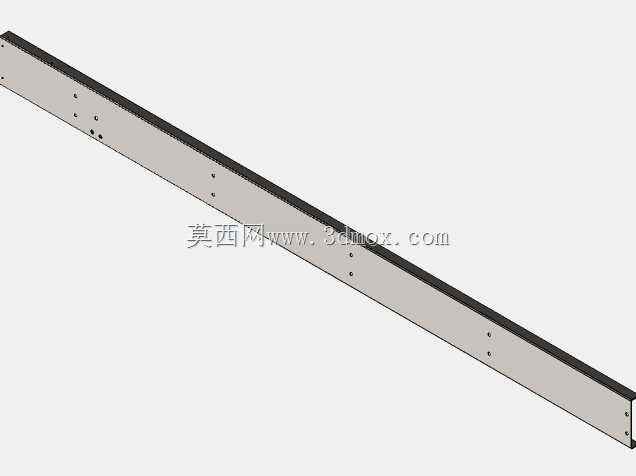

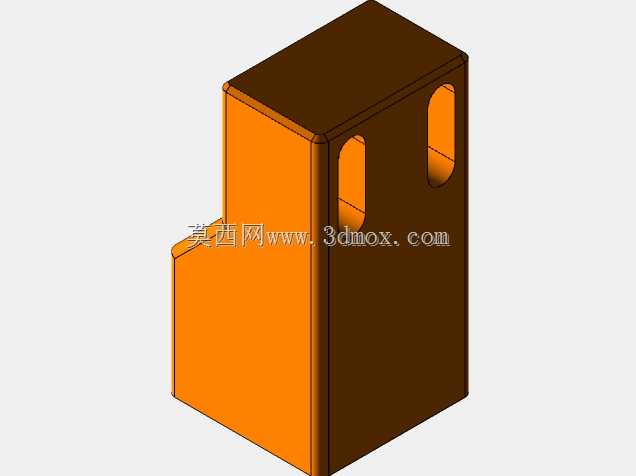

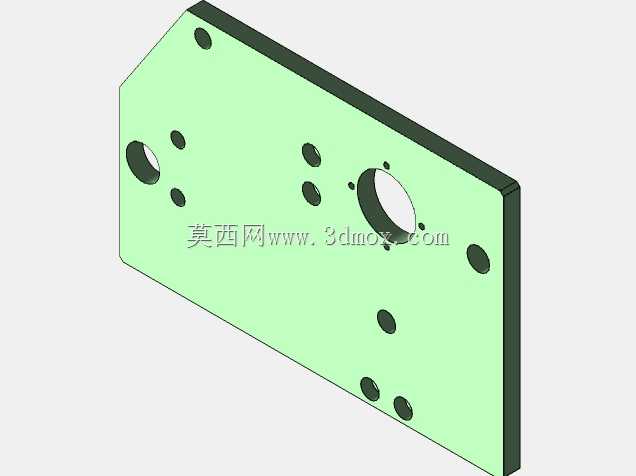

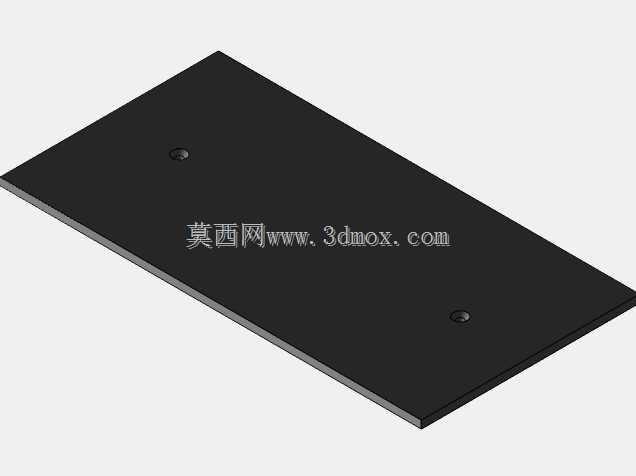

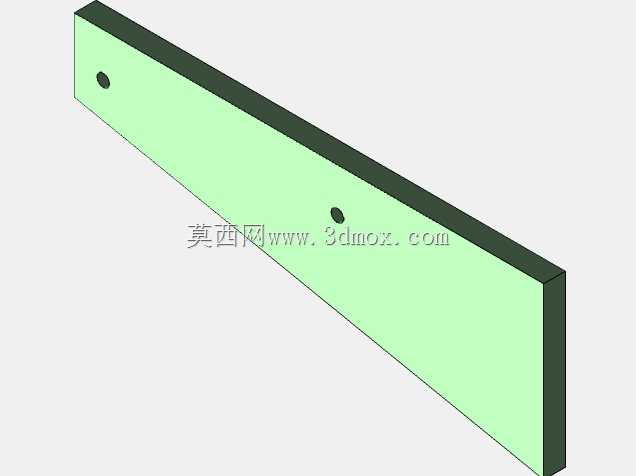

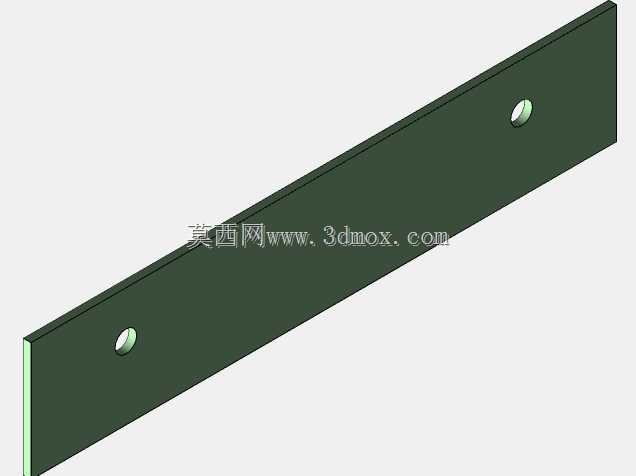

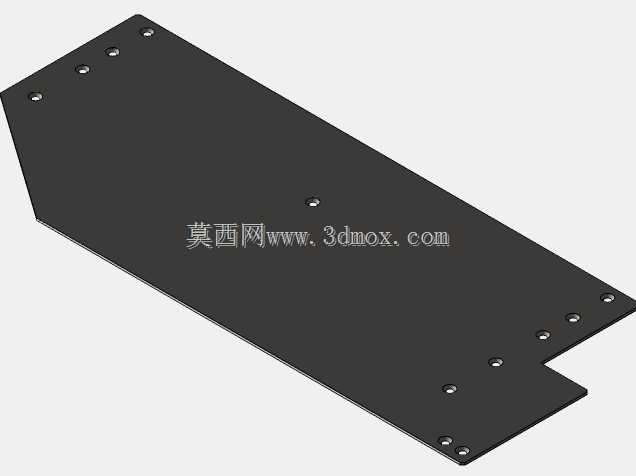

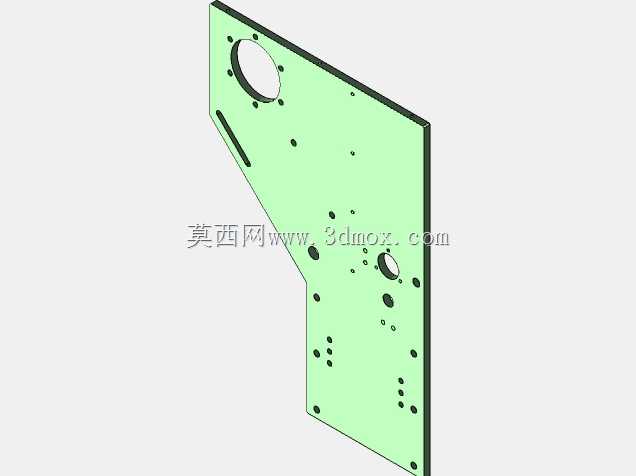

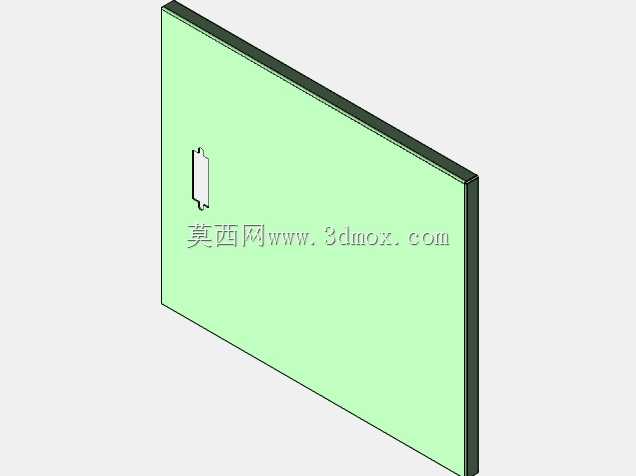

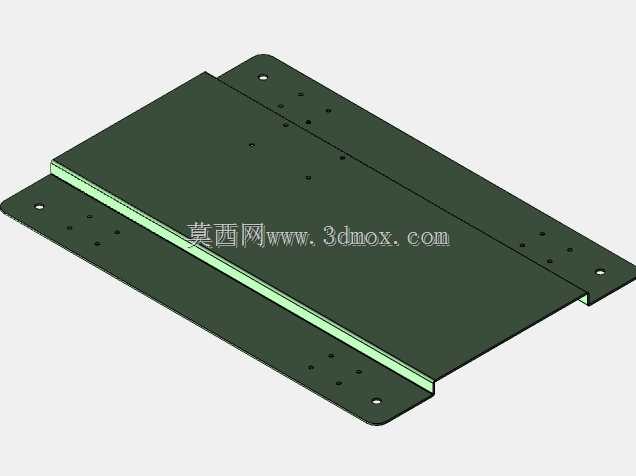

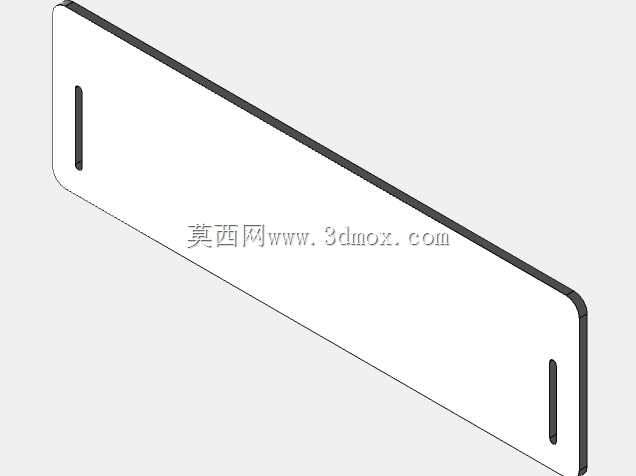

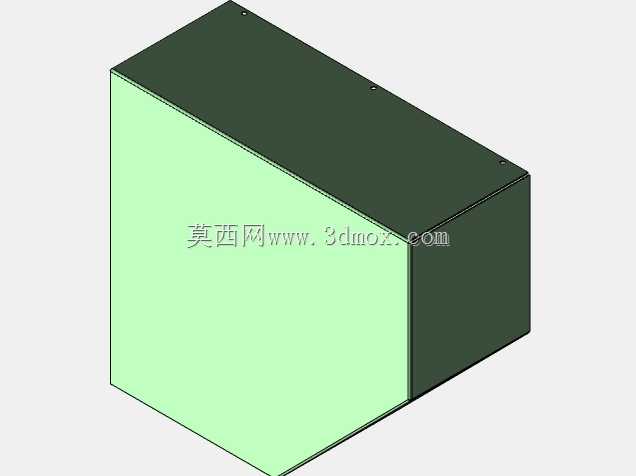

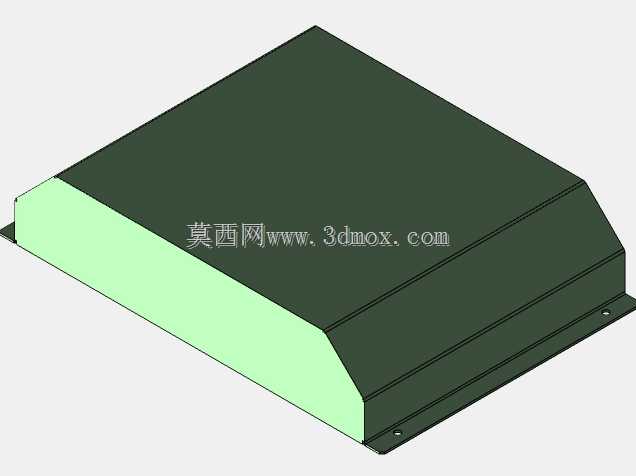

　　从结构形态来看，该零件为薄型矩形钣金平板，板体上开设两处对称布置的半圆弧内嵌式抠手槽，抠手边缘做翻边圆弧过渡，没有突出板面的外置把手，整体外表面保持平整，既方便运维人员在设备调试、清机换产时抓握提拉、拆卸护板，又不会因为外凸构件在生产线狭窄通道内形成磕碰点，也不会积留包装物料残渣，日常擦拭清洁十分便利。板体四周预留装配连接边，可直接通过紧固件贴合固定在包装机机架的侧装立柱上，安装后板面与机身框架齐平，不会额外占用生产线横向通行空间。

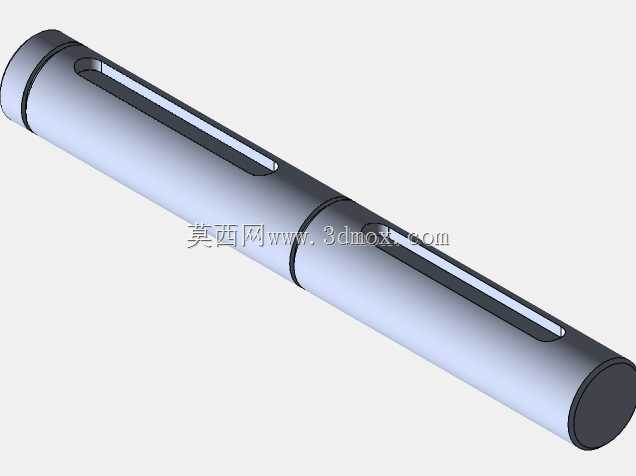

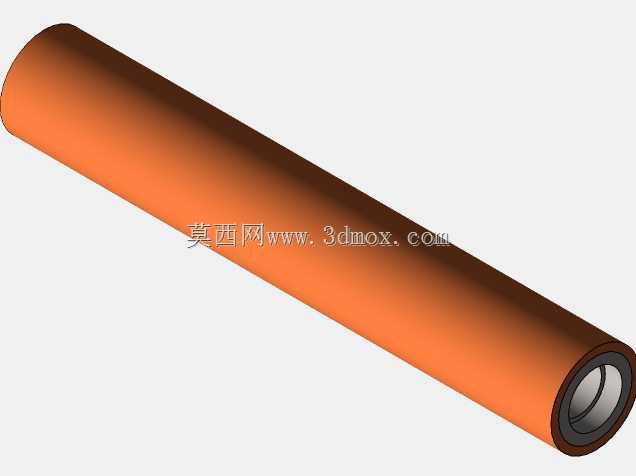

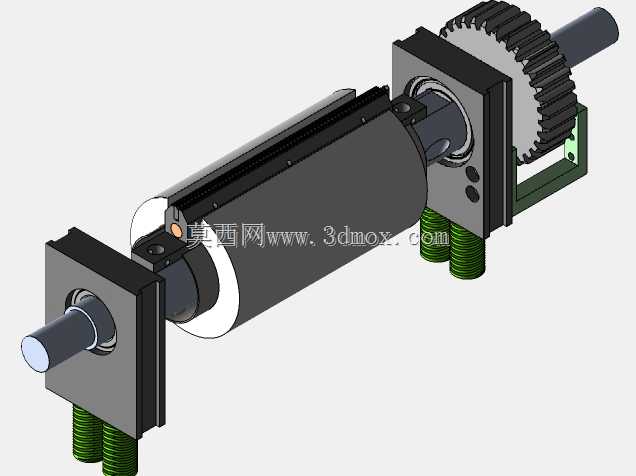

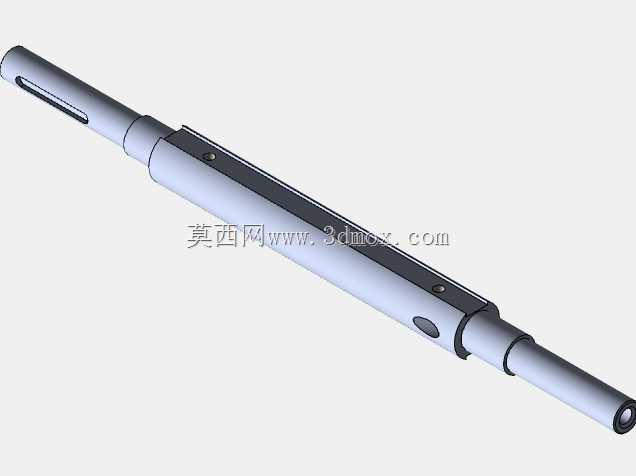

　　设计该护板时优先考量了现场使用的实际需求：薄板选型兼顾结构刚性与轻量化，单人即可完成拆装作业，无需额外吊装辅助；两处抠手的间距适配成年人双手抓握的发力习惯，搬运护板时受力均匀，不会出现薄板局部弯折变形；圆弧抠手的翻边结构同步做了锐边钝化处理，避免拆装过程中划伤操作人员手部。在布局边界上，该护板的长宽尺寸完全匹配对应包装机机身侧段的覆盖范围，安装后可完整遮蔽内部传动链条、气动管路与封切模组的侧方暴露区域，护板与机架衔接处预留均匀装配间隙，不会干涉内部横封刀轴、送膜辊筒的回转运动，也不会和相邻的输送带、进料导向机构产生位置干涉。

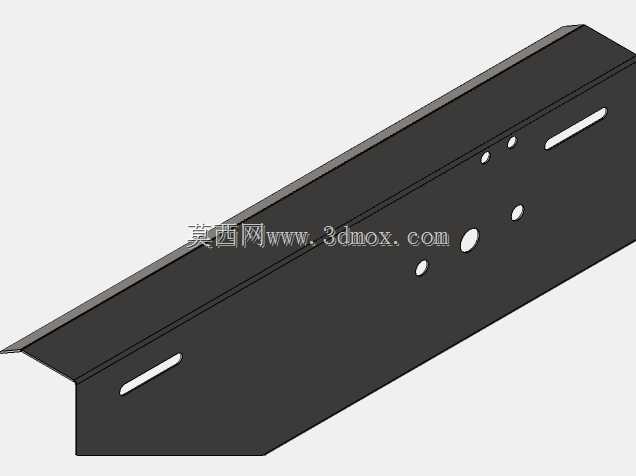

　　在产线规划阶段，这类防护件的三维建模需要同步核对整机装配坐标，确认护板内表面与内部运动构件的安全间距，抠手槽的开孔位置避开板后走线架与气管固定座，防止开孔边缘磨损管线；平板的支撑折边分布在板体四周，保障长期使用中板面不会因车间气流、设备运行振动产生异响或形变，兼顾安全防护、运维便捷与车间现场的实用要求。
