枕式家纺产品自动套袋封装生产线

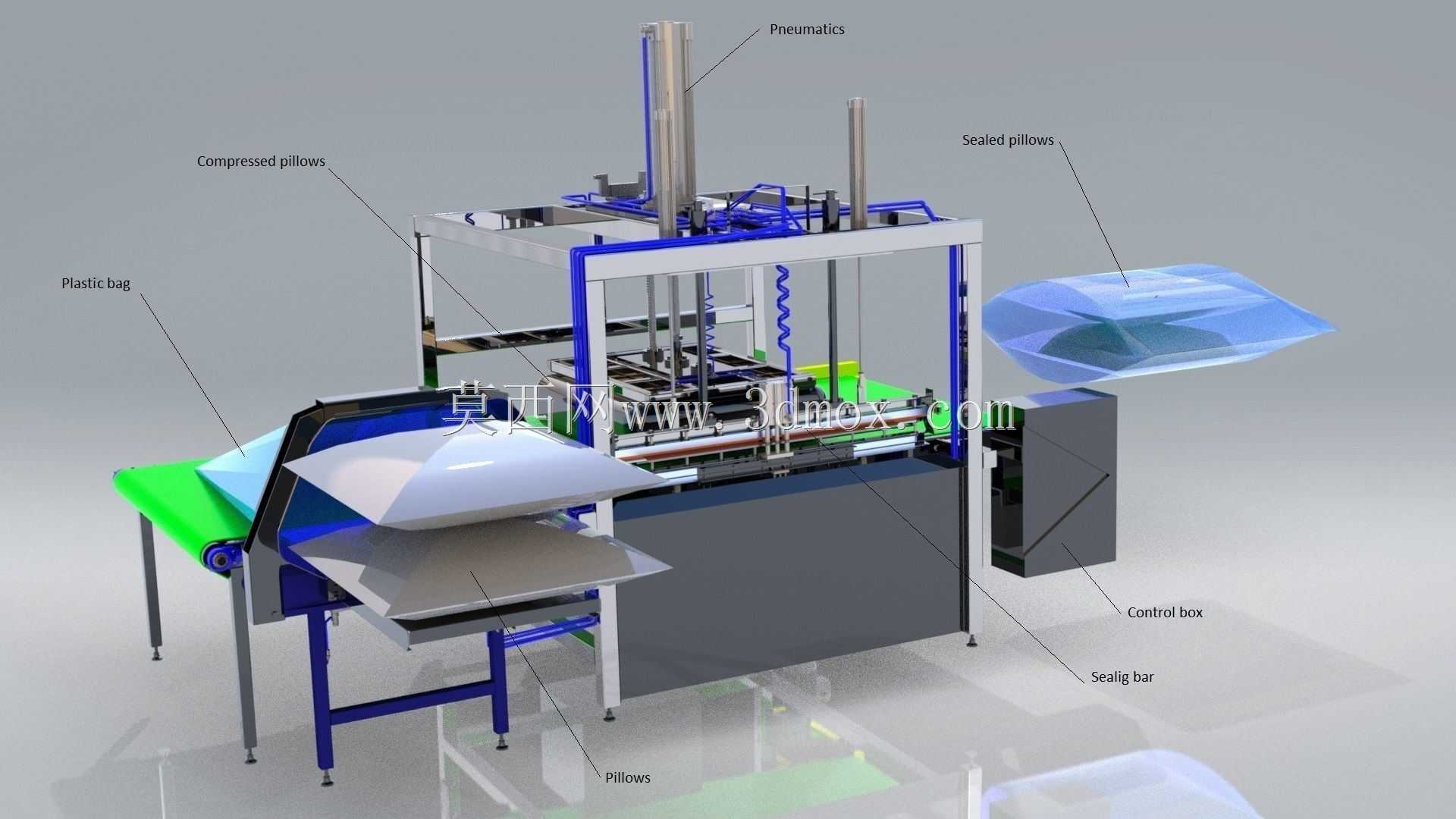

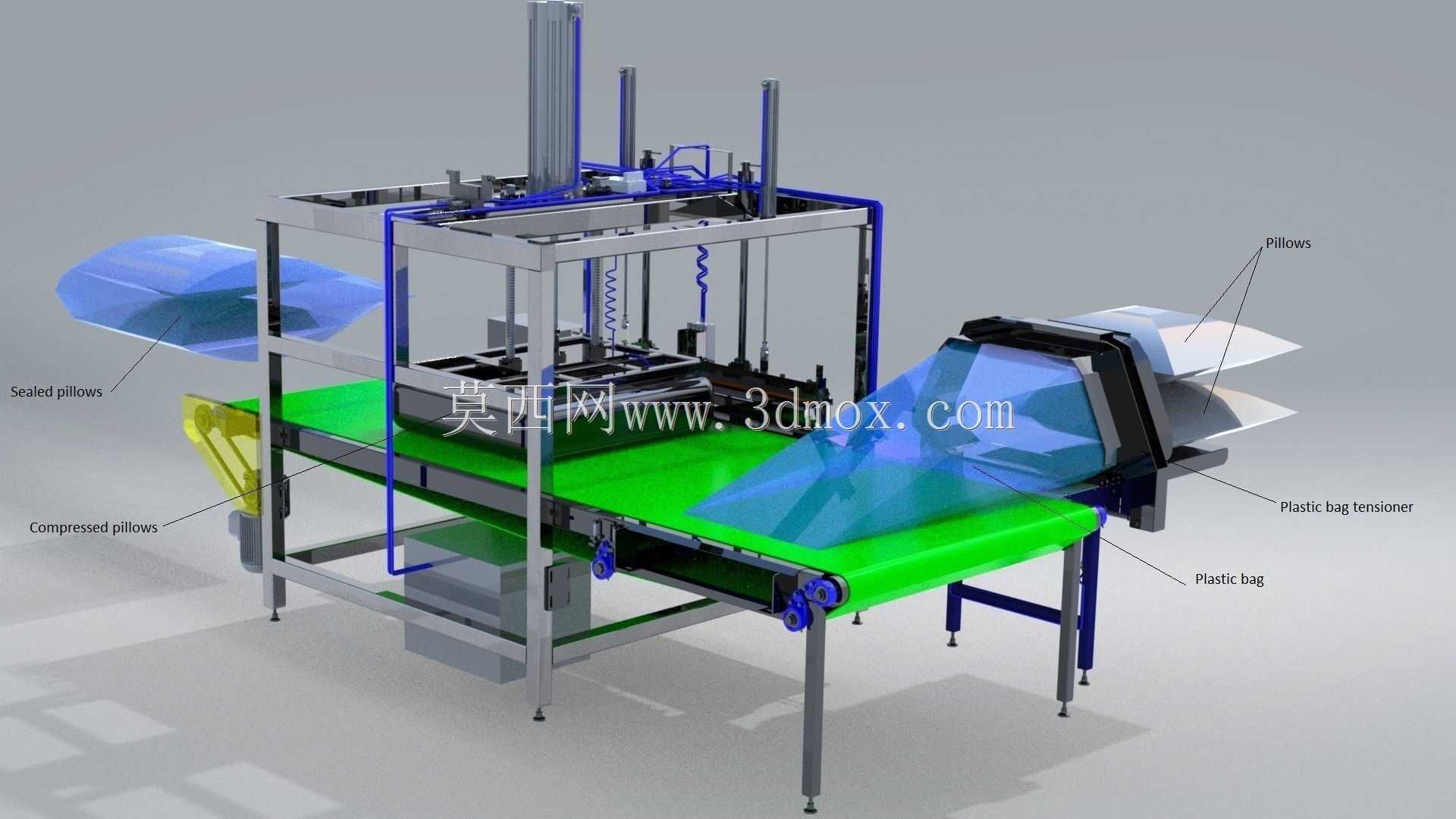

　　这套枕式包装装置面向家纺行业中枕头、靠垫、软垫类蓬松产品的套袋封装工序，解决人工套袋时物料体积大、塑料袋开口难、封口前排气不充分等现场问题。设备整体布置在车间平整地面上，主体框架采用铝型材与方管焊接组合，四周预留维护通道；进料端布置绿色皮带输送线，出料端衔接成品传送带，中部为压缩、套袋和热封核心工位，框架上方竖立两组导向气缸及气动管路，侧面布置控制箱与操作按钮，结构分区清晰。

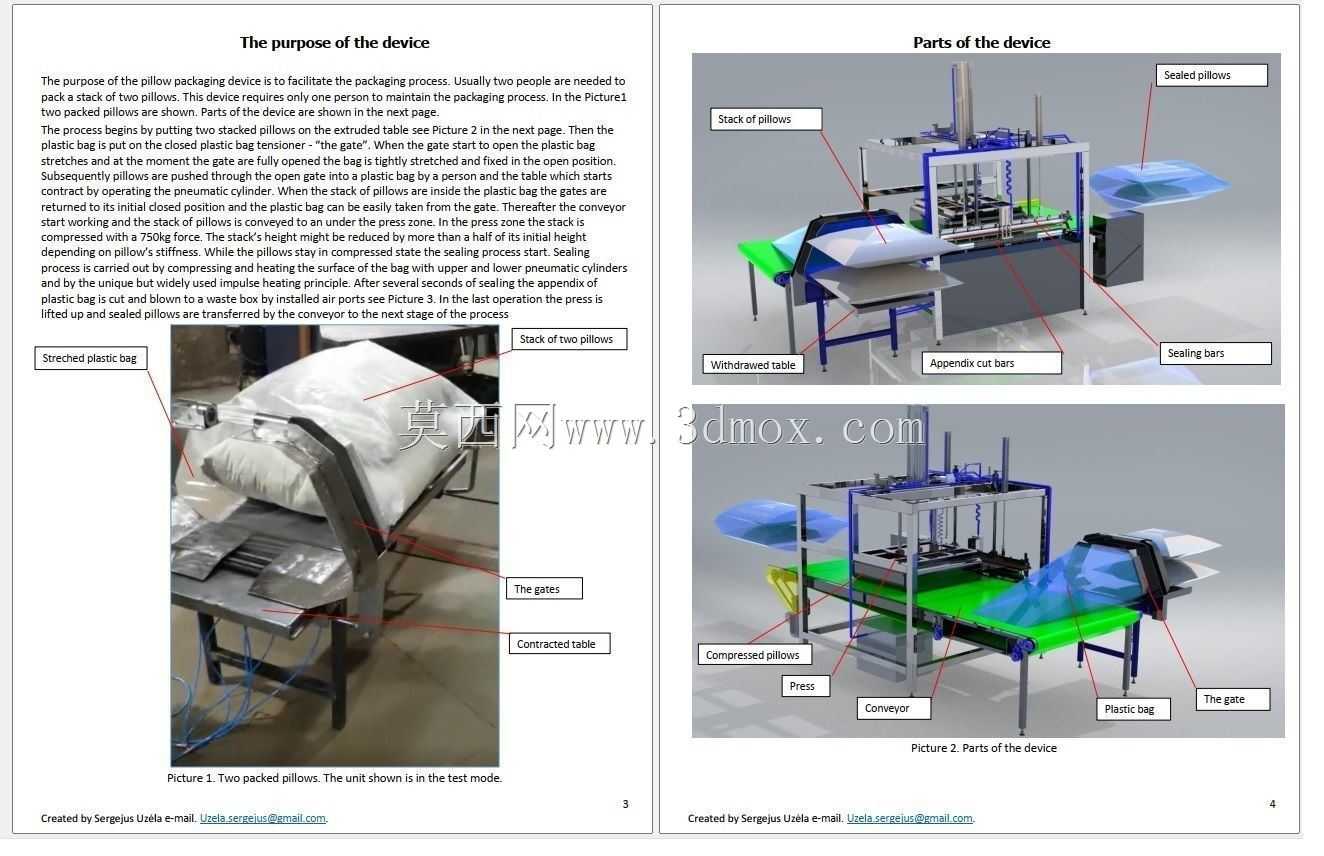

　　从实际产线流程看，叠放的枕头由进料输送带送入工位后，塑料袋张紧机构先将袋口拉开并保持开启状态，避免软质袋面粘连；推枕机构通过打开的门位把枕头推入袋内，随后操作气缸带动承载台面收缩，使物料进入负压区域。负压压缩区依靠约750公斤压力对蓬松枕体进行压实，根据枕头硬度和填充量不同，压缩后高度可降低一半以上，这一设计直接减小了包装袋占用空间，也让后续热封面更平整。

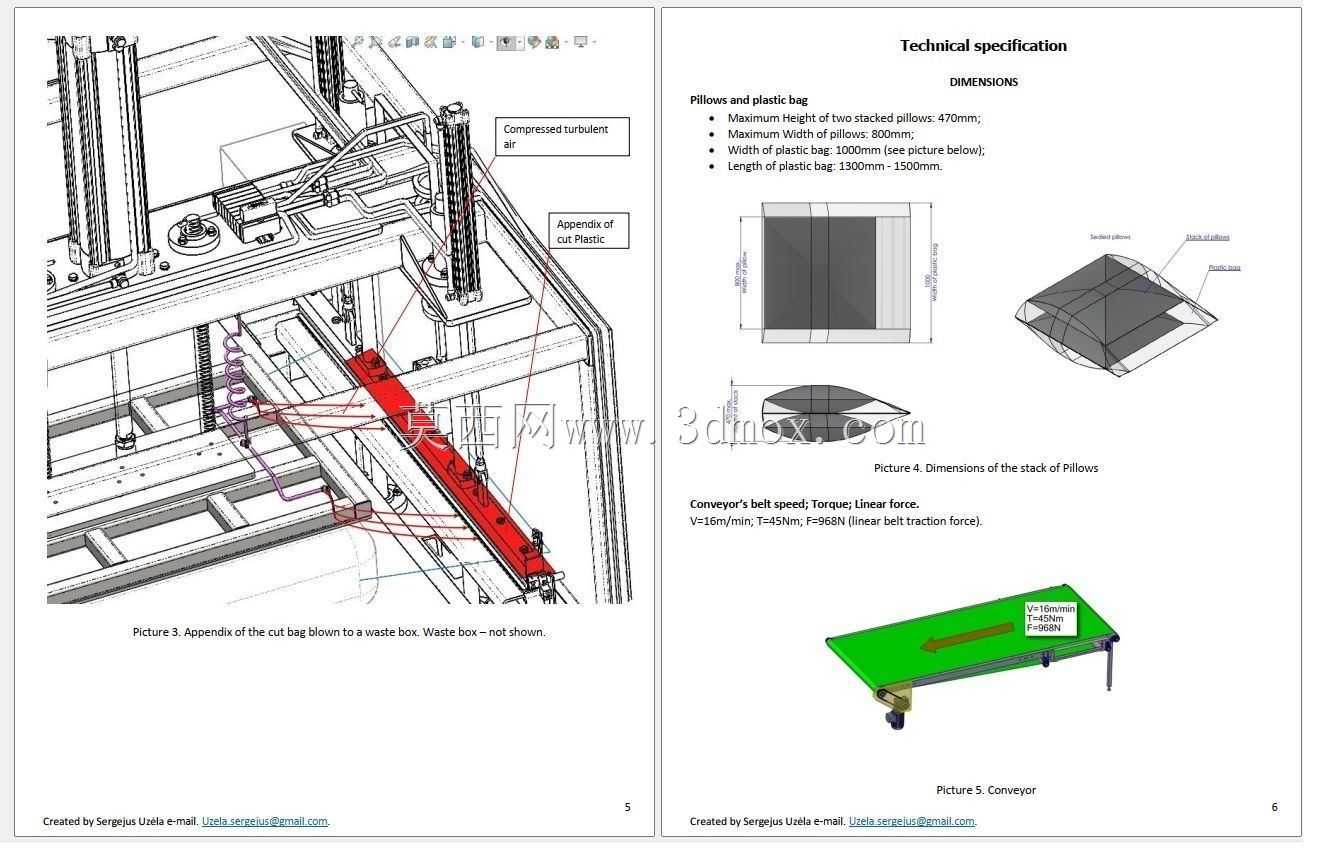

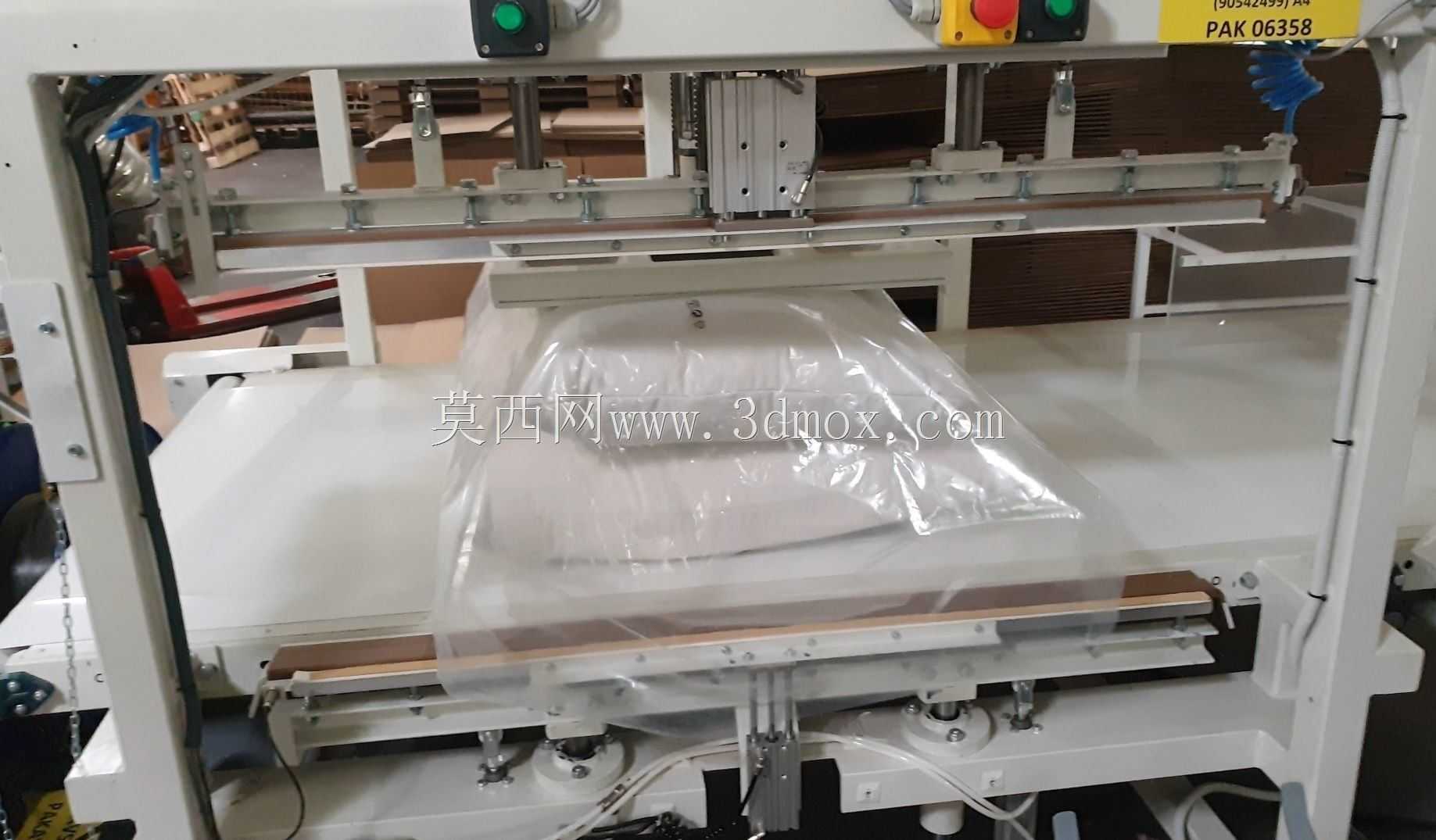

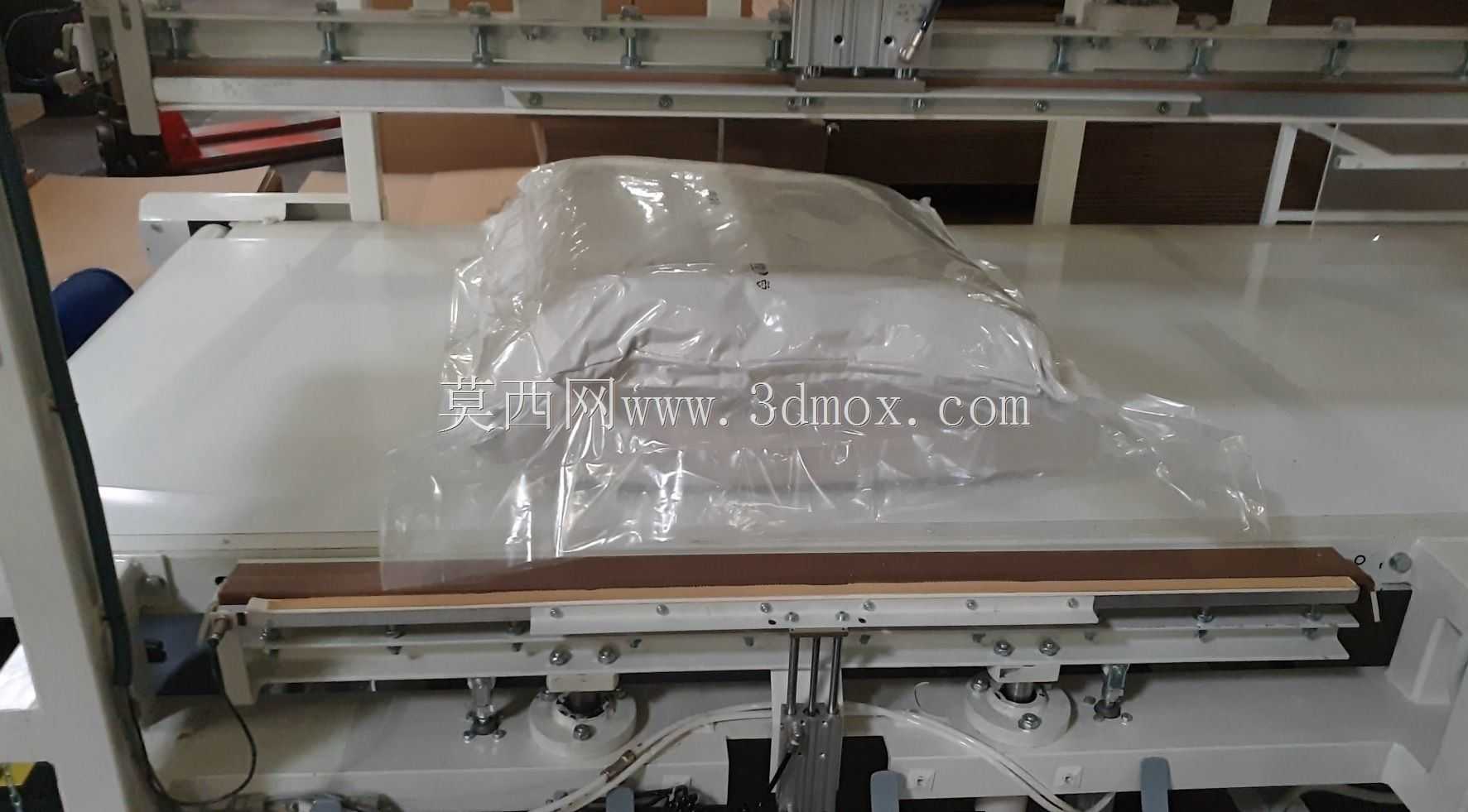

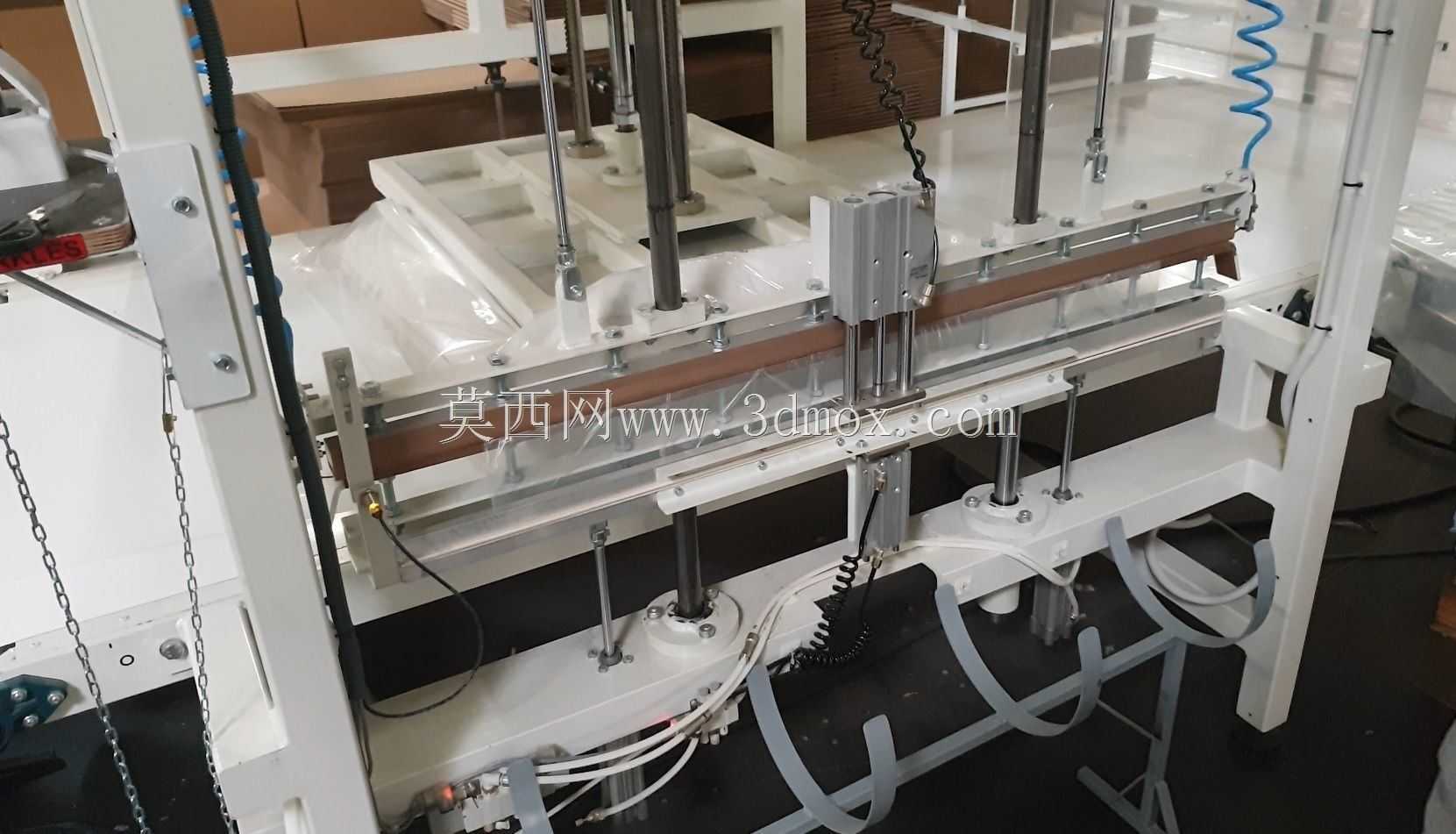

　　封口环节采用上下气缸压合加热袋面，热封原理类似脉冲加热，封合后袋口在数秒内完成冷却定型；随后塑料插入物被切断，多余料头通过安装空气端口吹送至垃圾箱，避免碎屑残留在封边位置。封合完成后，压力机构提升，密封垫随传送带把成品转移到下一阶段，完成出料。

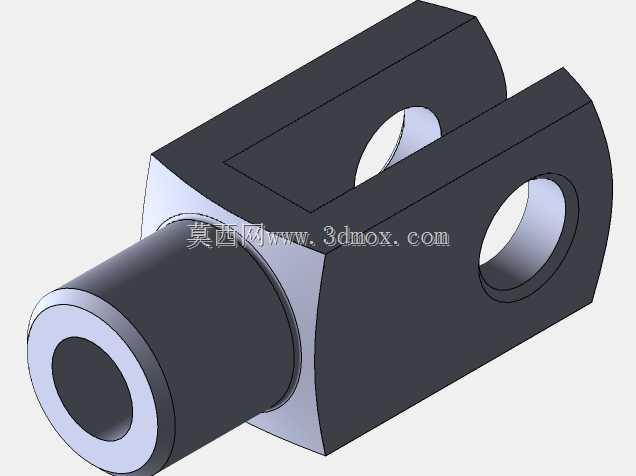

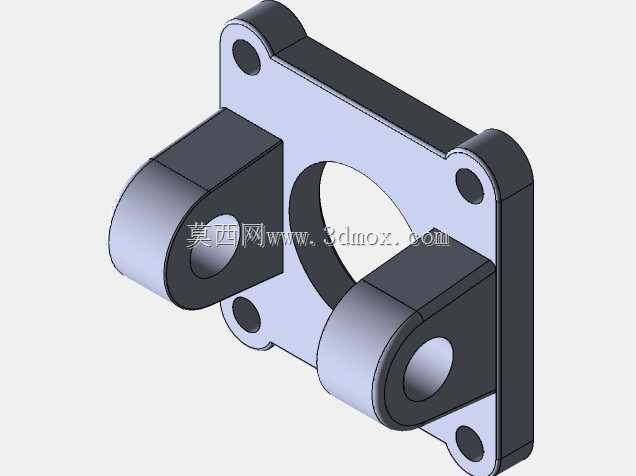

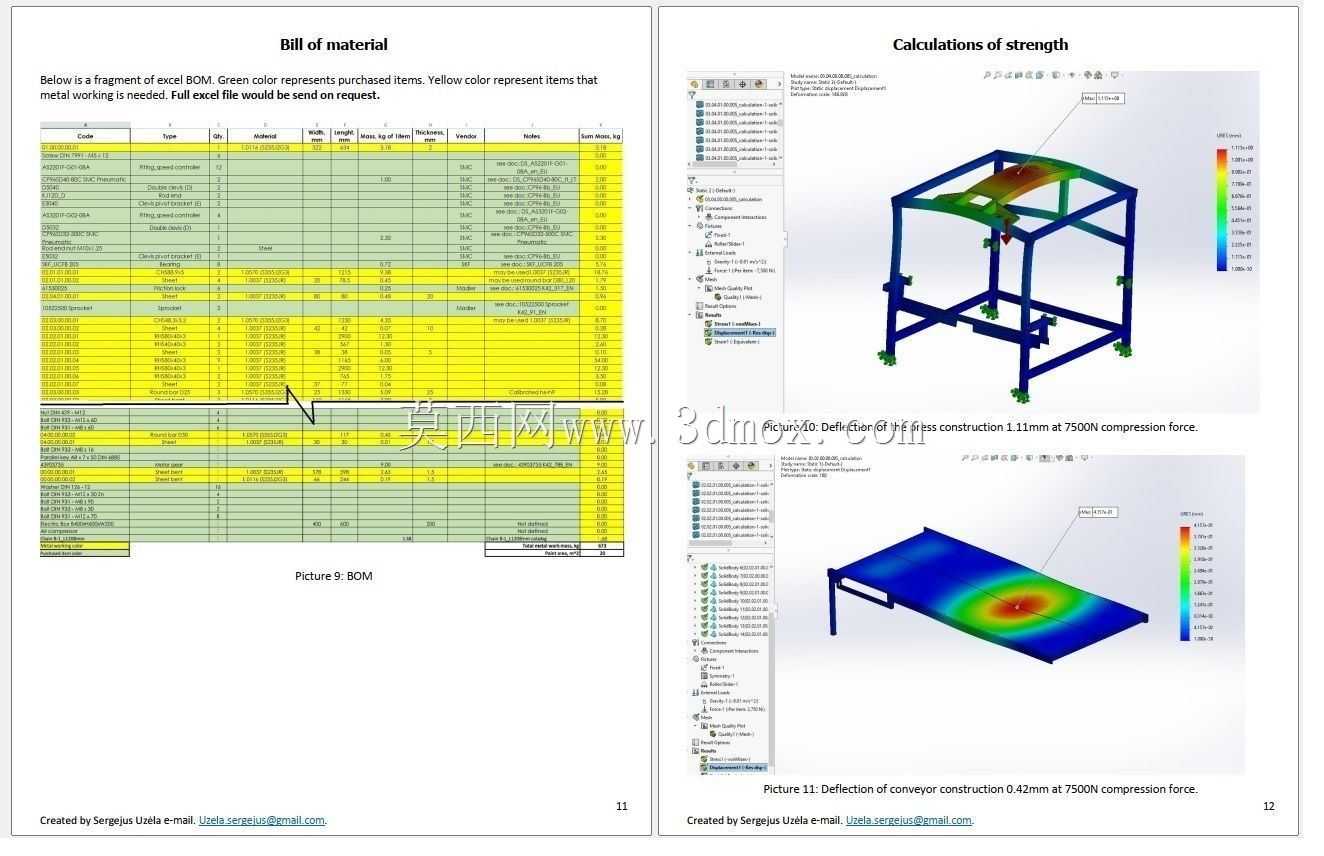

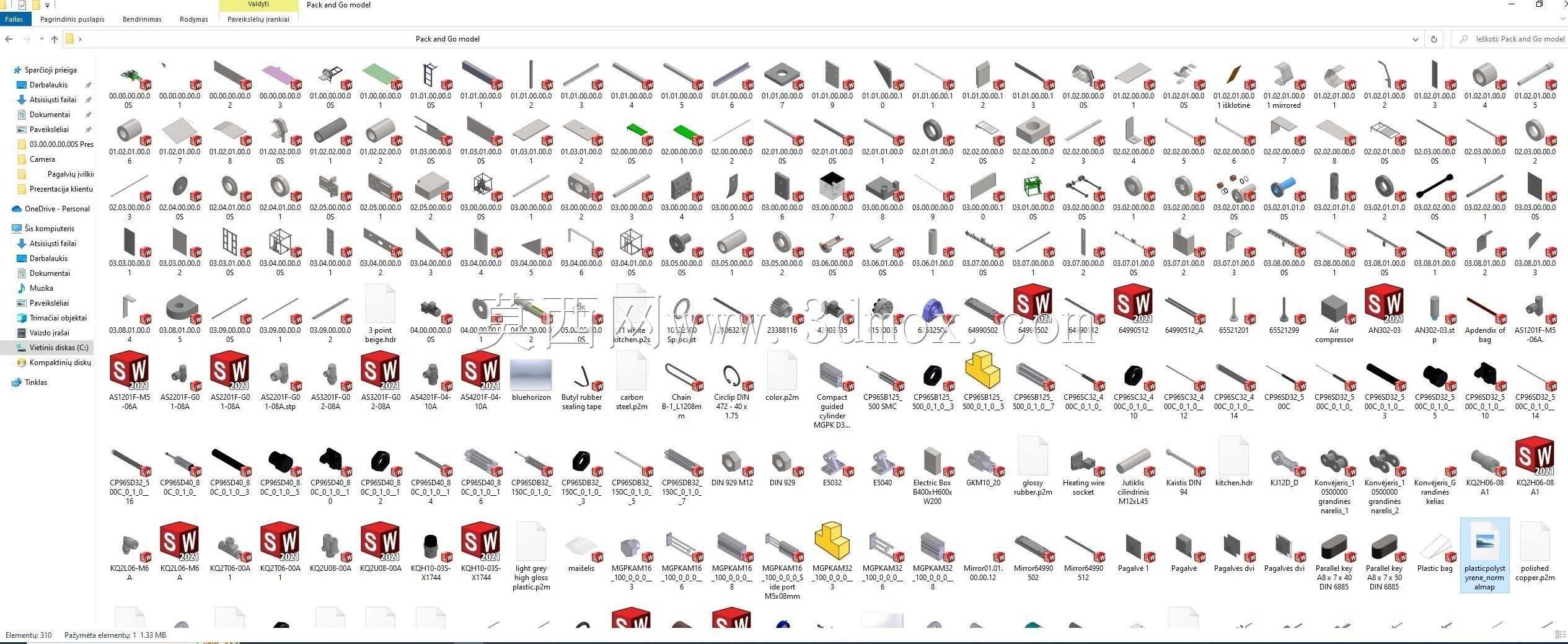

　　建模时需要重点处理几处运动边界：一是门体开合与袋口拉伸的联动轨迹，二是推枕机构进入袋内时的避让空间，三是压缩板下行极限与输送带面的安全间隙，四是热封刀、切刀和负压腔之间的相对位置。框架立柱、横梁和气缸安装座要承受反复压合载荷，连接孔位、加强筋和可调脚杯都应在三维结构中表达清楚。

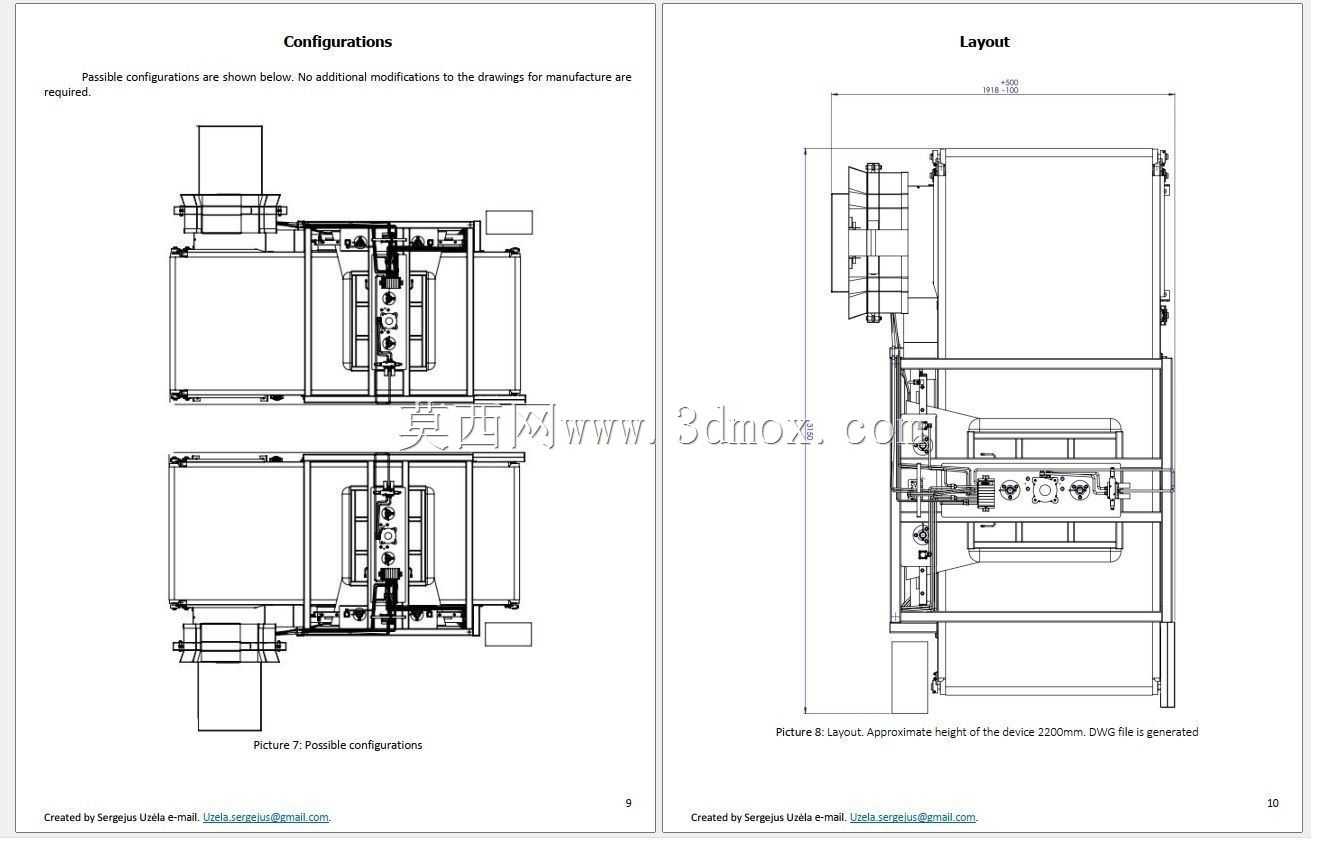

　　外形布局上，设备长度覆盖进料、压缩封合和出料三段，宽度需满足双人侧方补袋与检修，高度由上方气缸行程和维护空间决定；安装时应保证输送面水平、压缩板与热封面平行，并在控制箱侧预留气源、电源接线边界。该装置适合家纺厂、软垫加工厂及包装车间进行连续化套袋、压缩、封口和出料作业，结构设计兼顾了蓬松物料压缩、软袋开口服帖和封边可靠性。
