全自动四角纸箱封箱包装设备结构

　　该设备面向纸箱后段包装工序，主要布置在装箱、称重、码垛之前的自动化产线中，适用于电商仓储、食品饮料、日化用品、家电配件等需要规整纸箱封口的场景。整机以辊筒输送段作为工件通行基础，纸箱沿输送方向进入工位后，由侧向导向、顶部压持和折边机构约束箱盖位置，再通过胶带封合单元完成上下面四角及侧边的密封作业。与单机一字封箱相比，四角封箱结构能够同时处理箱体边角区域，使胶带沿箱面转折后形成连续封合路径，封合后的纸箱在搬运、堆叠和长途运输过程中不易出现翘边、张口或角部开裂。

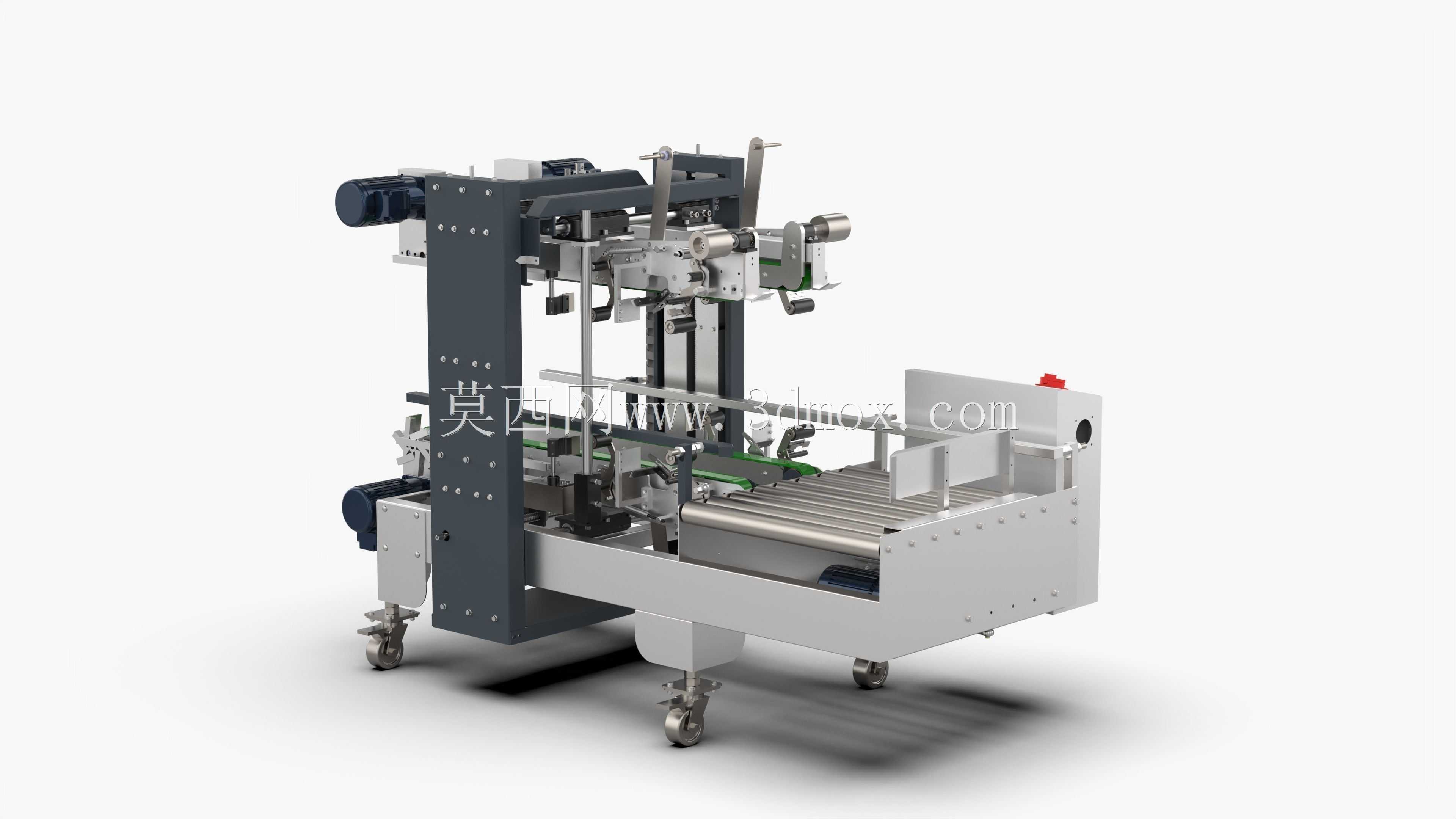

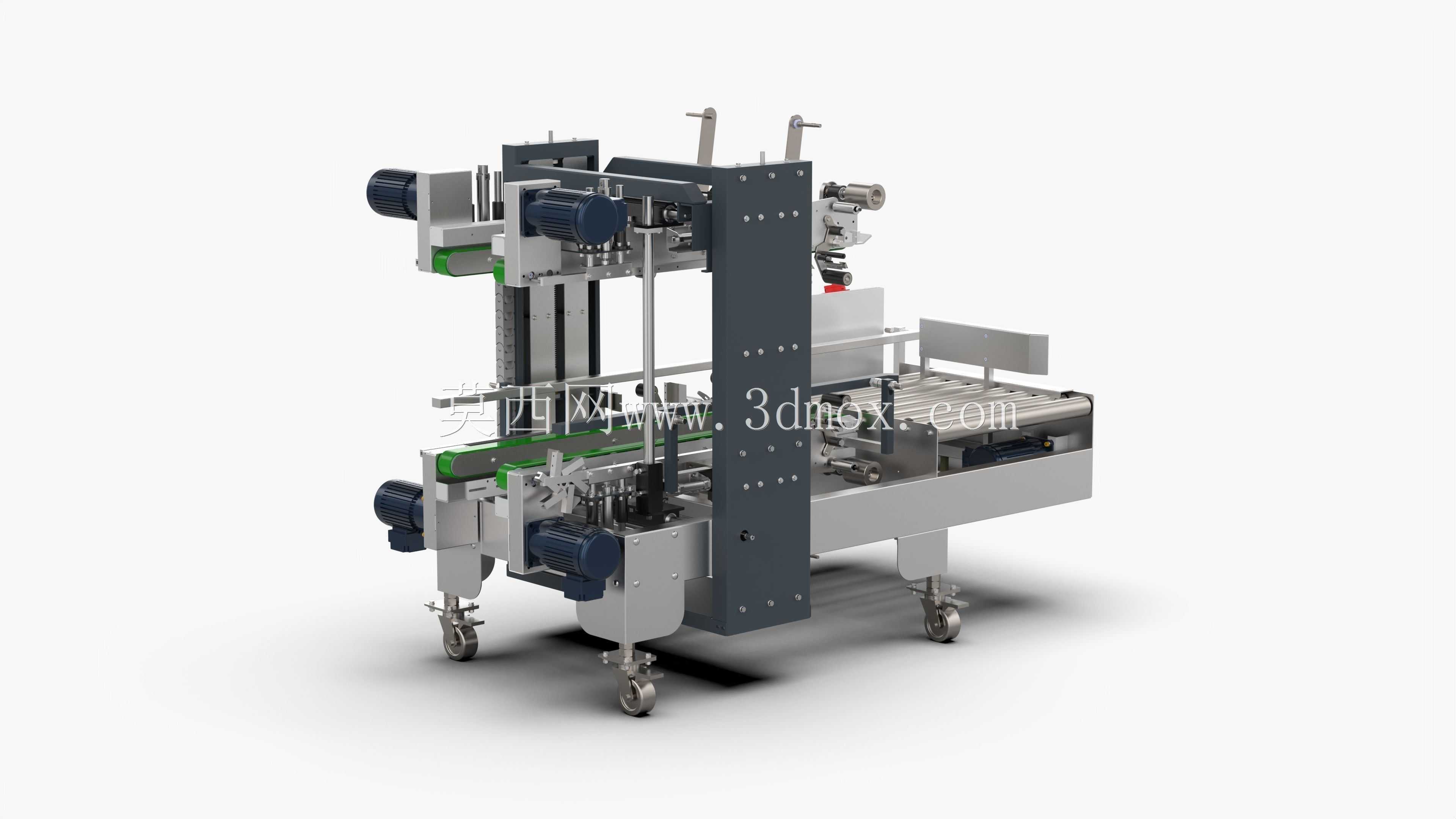

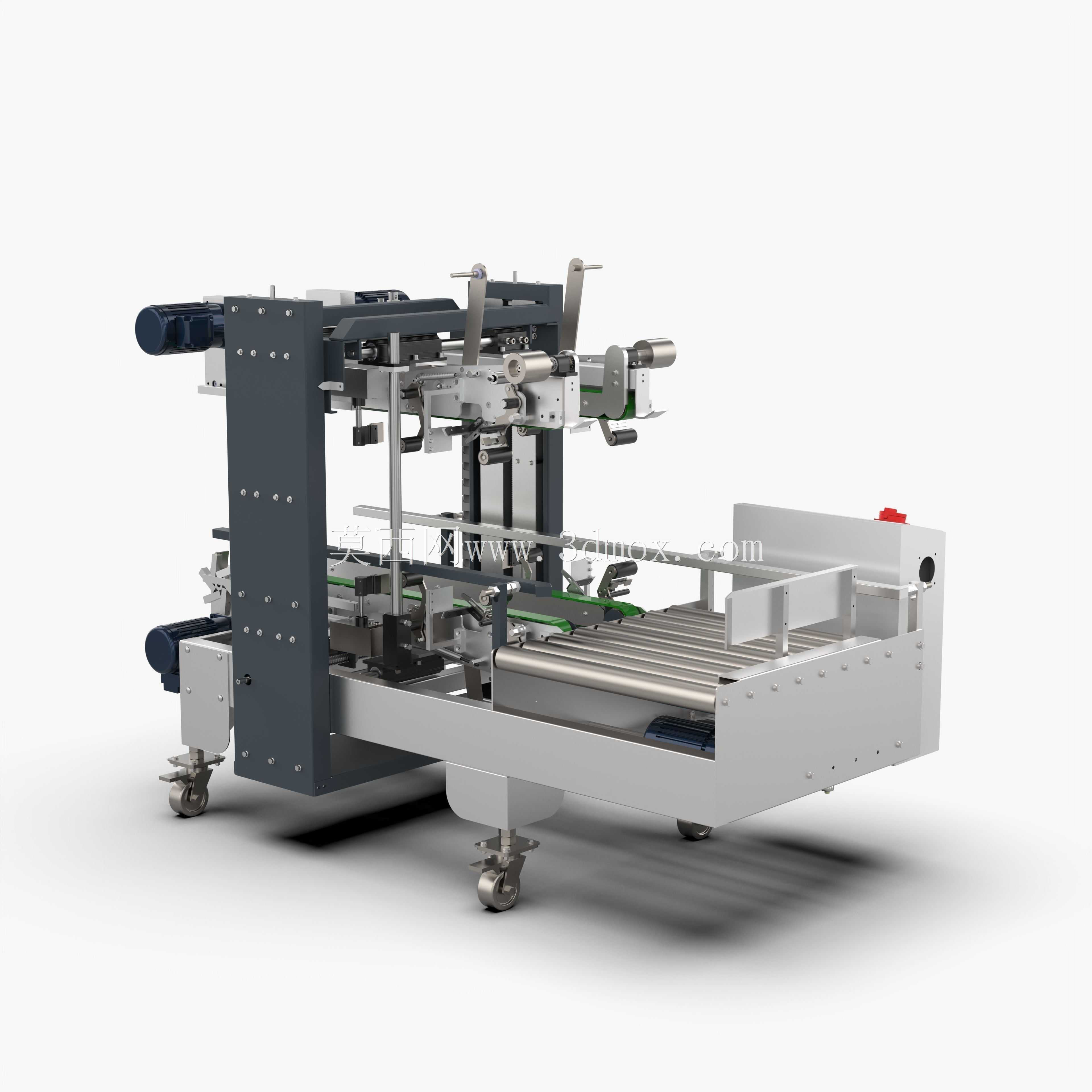

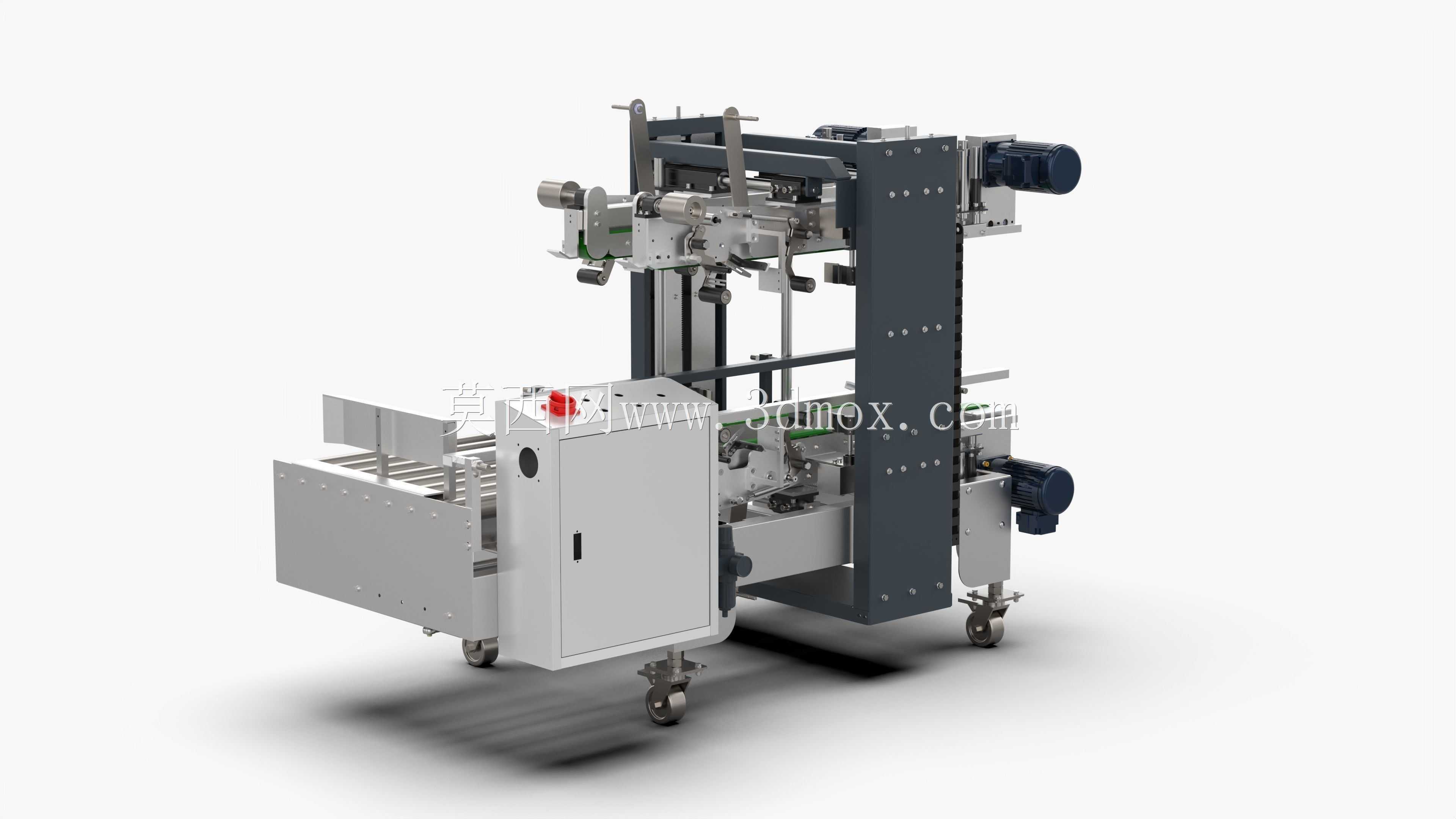

　　从结构布置看，设备采用立式龙门框架与水平输送台结合的方式。中部深色立板承担主要安装基准，电机、传动轴、导向杆、封切组件和调节机构均围绕该框架展开；底部设置带脚轮的支撑底盘，便于在车间内移位，同时配合可调支脚保证运行时的稳定性。输送部分由辊道、侧边护栏和驱动组件构成，护栏间距可根据纸箱宽度调整，立式立柱上的多组安装孔位则为封箱头高度、压箱位置和折盖角度提供调节空间。这种设计兼顾了标准纸箱的连续生产和多规格小批量切换，换型时主要通过手轮、锁紧件和导向件完成位置设定，不需要大规模拆卸主体结构。

　　建模时需要重点关注机构之间的运动边界。纸箱进入设备后，先由前段输送保证中心线与封箱工位一致，随后上折盖机构限制箱盖张开，侧部胶带架和贴带轮将胶带贴合到箱面，经过压辊、刷带和切断动作后形成完整封带。四角封合单元与直线封箱机构在空间上存在上下、前后交错，三维布局中应保留胶带卷更换空间、电机检修空间和纸箱超高超宽时的安全间隙。设备外形呈长条形作业区，输送高度通常需与前后产线对接，立柱高度决定可封纸箱的最大尺寸，底盘宽度则受侧调机构和护栏行程影响。

　　在工程应用中，这类设备既可单独接入人工装箱工位，也可与打包机、贴标机、码垛机器人联动。结构设计上，机架宜采用型材或钢板焊接后加工基准面，保证导轴、链轮、皮带轮和封切组件的同轴度；与纸箱接触的部位应减少尖锐棱角，导向件采用耐磨材料，以降低纸箱表面刮伤和长期运行磨损。胶带路径需清晰、张紧适度，压贴力过小会导致封带不牢，压力过大则可能压软箱面或影响输送阻力。整体模型对理解封箱工艺、完成产线布局校核以及开展非标包装设备改型设计具有较强参考价值。
