敞口式带支脚方形箱体结构设计

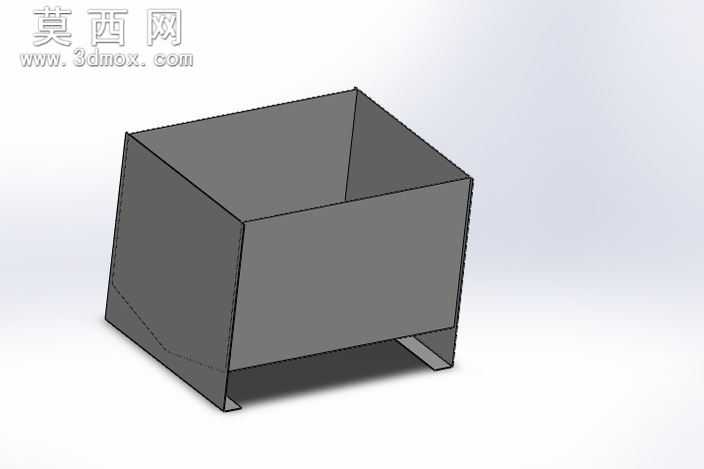

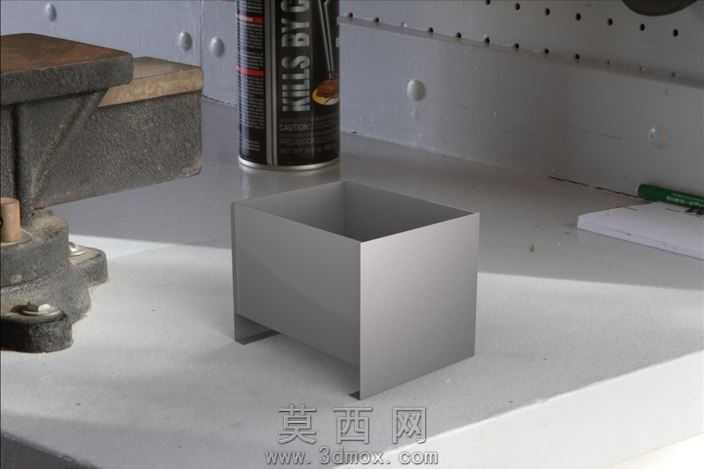

本作品为敞口式带支脚方形箱体三维模型，采用SolidWorks软件完成全参数化建模，建模过程遵循钣金类零件设计规范，以基准面为定位基础，先绘制箱体主体的方形截面草图，通过薄壁拉伸特征生成无顶盖的敞口盒状主体结构，建模时严格控制箱体侧壁的厚度均匀性，保证各相邻侧壁的垂直夹角为90度，棱边处做微小圆角过渡处理，避免应力集中问题。在箱体底部设计两个对称分布的条形支撑脚，支撑脚与箱体底板为一体化结构，通过对底板边缘的折弯特征生成，支撑脚的高度经过合理计算，既能够让箱体底部与放置平面留出足够间隙，避免箱体底面直接接触承载平面造成磨损，也能保证箱体放置时的稳定性，防止出现侧翻晃动的情况。模型的材质选用普通冷轧钢板材质，渲染时赋予哑光深灰色金属质感，还原钣金件经喷砂处理后的真实表面效果，渲染过程中添加柔和的环境光与定向光源，清晰呈现箱体的棱边转折、侧壁平面与支撑脚的结构关系，阴影效果自然柔和，能够直观展示箱体放置后的空间形态。设计思路上，该箱体可作为小型零部件收纳盒、设备外置防护壳体、物料中转盛放容器使用，整体结构简洁规整，无多余冗余特征，所有折弯处的折弯半径符合常规钣金加工工艺要求，无需特殊开模即可通过剪板、折弯、焊接等常规钣金工序加工成型，具备良好的加工可行性；建模过程中所有特征均保留完整参数，可根据实际使用需求快速调整箱体的长宽高尺寸、侧壁厚度、支撑脚高度与宽度参数，适配不同的使用场景，模型的几何拓扑结构完整，无破面、重叠面、非流形几何等错误，可直接导入工程图模块生成加工图纸，也可导入仿真模块进行承重、形变等力学性能验证。
