便携式小型空气压缩机结构设计

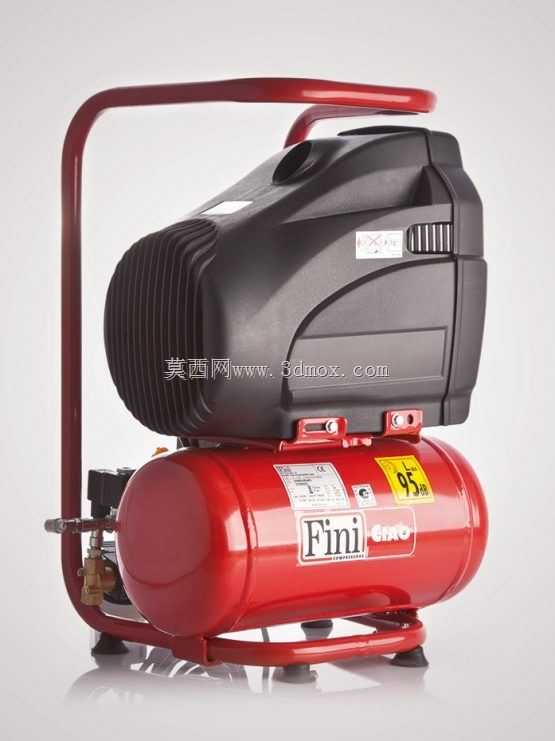

　　这款小型便携空气压缩机的三维结构设计，核心围绕移动作业场景的气动动力供给需求展开，在结构布局上充分平衡了便携性、运行稳定性与输出能力的关系。从实际应用场景来看，这类设备常出现在家装木工现场、小型汽修门店、广告喷绘安装、家用DIY气动工具作业等场景，区别于固定式大型空压站，它不需要固定安装基础，单人即可完成转运与就位，能够适配无固定气源的临时作业点位，为钉枪、喷笔、小型气动扳手、胎压充气嘴等终端气动工具提供稳定的压缩空气输出。

　　从功能特性的结构实现来看，整机采用卧式储气罐作为承载基底，上部集成压缩主机、电机与散热结构，外围设置一体式弯管提手，提手的弧度经过人机工程校核，握持位置与整机重心的投影重合，单人提携时不会出现明显的侧倾，提手同时兼具防护作用，能够避免转运过程中磕碰损伤上部的主机壳体与操控组件。储气罐采用椭球形封头的圆柱罐体结构，罐体底部设置三个弹性减震支脚，支脚的安装位置经过重心匹配计算，放置在不平整的作业地面时也能保持稳定，不会因为主机运行的振动出现滑移。罐体侧面预留了压力检测接口、安全阀安装位与排气输出接口，接口的位置布局避开了提手的操作空间与主机的散热风道，外接气管时不会与其他部件产生干涉。

　　上部的压缩主机与电机采用同轴直连结构，省去了皮带传动的张紧结构与防护外罩，有效压缩了整机的横向尺寸，主机外壳设置多道平行散热筋，散热筋的走向与设备运行时的自然对流风向一致，能够在不额外增加散热风扇功耗的前提下，提升连续运行时的散热效率，避免长时间作业出现过热保护。主机侧部设置集成式操控面板，将压力调节旋钮、排气开关、电源接口集中布置在同一侧，作业人员站在设备单侧即可完成所有操作，不需要绕机调整。外壳的造型采用圆弧过渡设计，没有突出的尖锐棱角，既能够降低转运过程中的磕碰损伤风险，也能避免作业人员剐蹭受伤。

　　从设计思路的落地来看，这款设备的结构建模过程中，优先对各部件的安装边界做了干涉校验：提手的安装支座直接固定在储气罐的上部焊接座上，不需要额外增加连接支架，减少了整机的零件数量；主机与储气罐之间通过四个减震垫连接，能够过滤主机运行时的高频振动，避免振动直接传递到罐体产生共振噪音；散热筋的高度与间距经过匹配，既保证足够的散热面积，也不会因为筋片过密积累灰尘影响散热效果。整机的外形尺寸控制在单人可提携的范围内，长度方向不超过普通家用轿车的后备箱宽度，高度方向低于常规工作台面，闲置收纳时可以直接放置在工具柜下层或者车辆后备箱，不需要占用过大的存储空间。

　　在安装边界的设计考量上，所有外接接口的连接尺寸都匹配通用气动快插接头标准，用户不需要额外加工转换接头即可直接连接常规气动管路；底部支脚的安装孔位预留了固定安装的余量，如果需要在固定工位长期使用，也可以通过螺栓将设备固定在支架或者移动小车上，拓展使用场景。罐体的容积匹配主机的排气量，能够在小流量气动工具连续作业时保持压力稳定，不会出现频繁启停的情况，压力开关的触发压差设置在合理区间，既保证输出压力满足工具使用要求，也能减少电机的启动频次，延长设备使用寿命。整机的布线全部隐藏在主机外壳与罐体之间的空腔内，外部没有裸露的线缆，避免作业过程中管线勾挂导致的安全隐患，外壳的拼接缝隙做了错位设计，能够阻挡作业现场的木屑、灰尘进入主机内部，降低日常维护的频次。
