Rosenberger4GHz直角BNCPCB同轴连接器结构

　　在射频通信设备的PCB板级互连场景中，BNC同轴连接器的选型与安装直接决定了高频信号传输的稳定性，这款直角结构的BNC同轴连接器，正是为解决板端垂直空间受限场景下的同轴信号传输需求设计的。日常做通信板卡结构设计时，经常会遇到设备壳体与PCB板间距不足的情况，常规直头BNC连接器安装后会占用过多垂直方向空间，导致壳体无法合盖或者内部走线干涉，而这款弯角结构的设计，将同轴接口的出线方向调整为与PCB板面平行，能大幅压缩板端垂直方向的安装占用空间，适配紧凑型通信设备、测试仪器、射频模块的板载安装需求。从功能特性来看，这款连接器额定工作频率覆盖到4GHz，能够满足绝大多数常规射频信号传输场景的带宽要求，包括无线通信模块的信号收发、

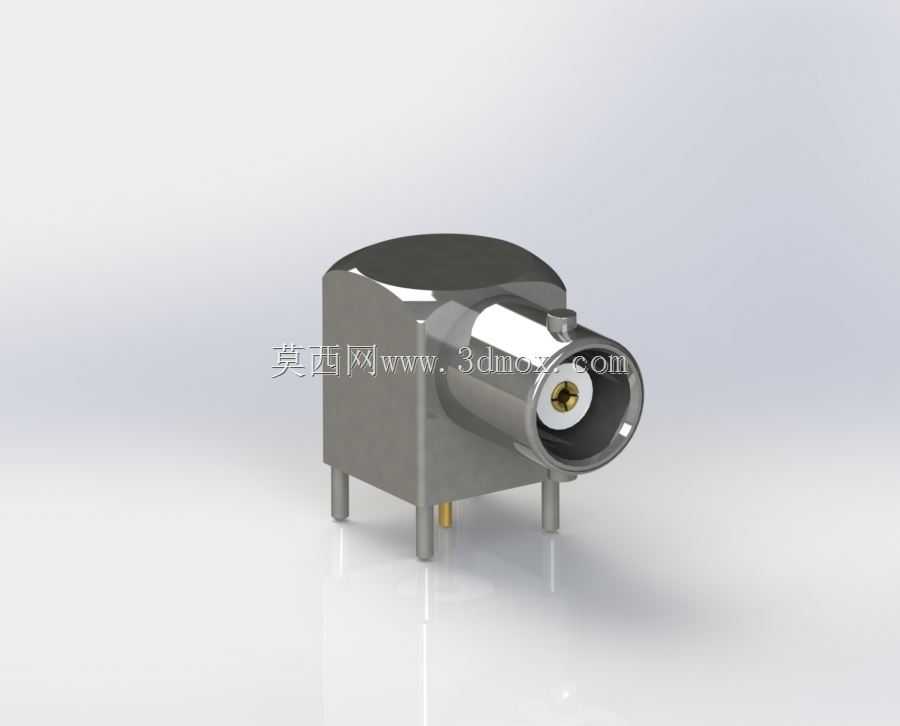

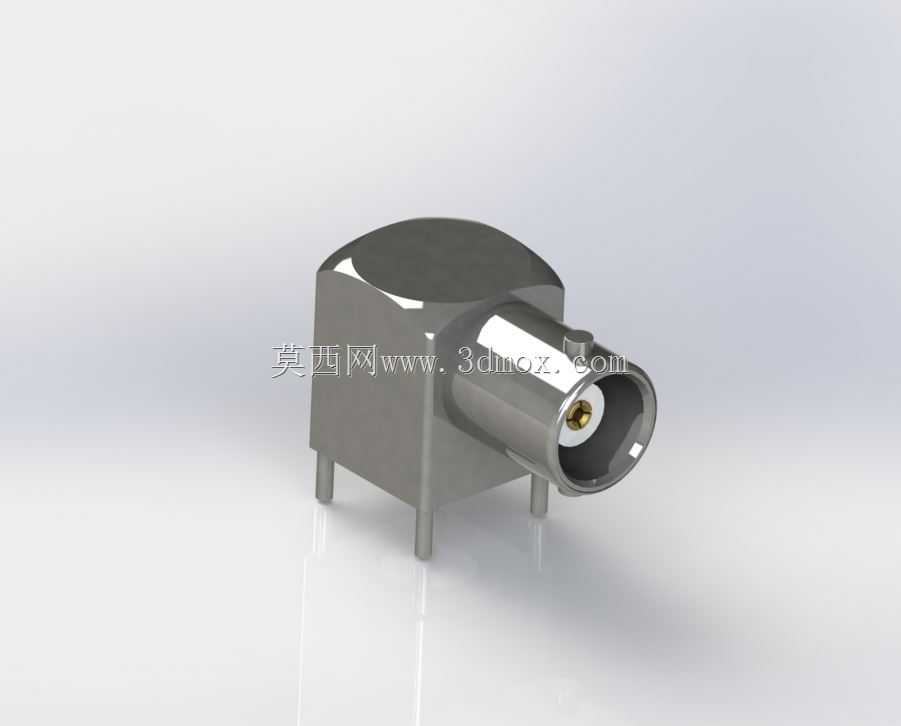

　　测试设备的射频信号转接、工业无线传感设备的天线连接等场景，都能依靠同轴结构的屏蔽特性，减少外界电磁干扰对传输信号的影响，保证信号完整性。连接器的接触端采用插针加内导体的结构，配合BNC接口的卡扣锁紧设计，连接后能实现可靠的机械固定与电气接触，避免设备振动、运输过程中出现接口松脱导致的信号中断问题。从设计思路上拆解这款连接器的结构，主体金属外壳采用一体化压铸成型的直角弯转结构，外壳本身作为同轴传输的外导体，既承担电磁屏蔽的作用，也作为整个连接器的结构支撑件，外壳底部延伸出的固定插脚，在焊接到PCB板时，既能实现连接器的机械定位，也能将外导体与PCB的接地层可靠连接，提升屏蔽效能。内部的绝缘介质件将中心接触插针与外导体精准同轴定位，

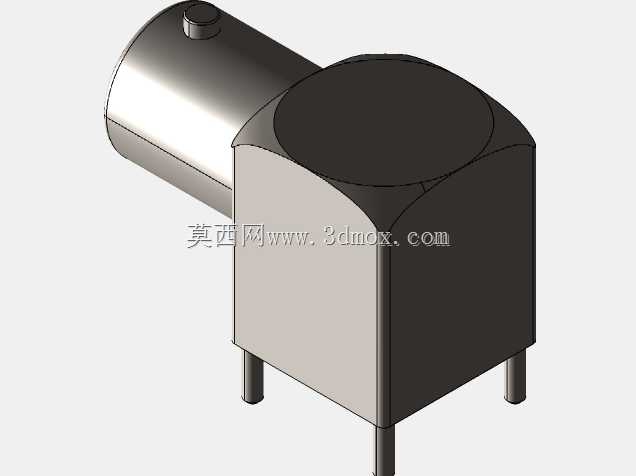

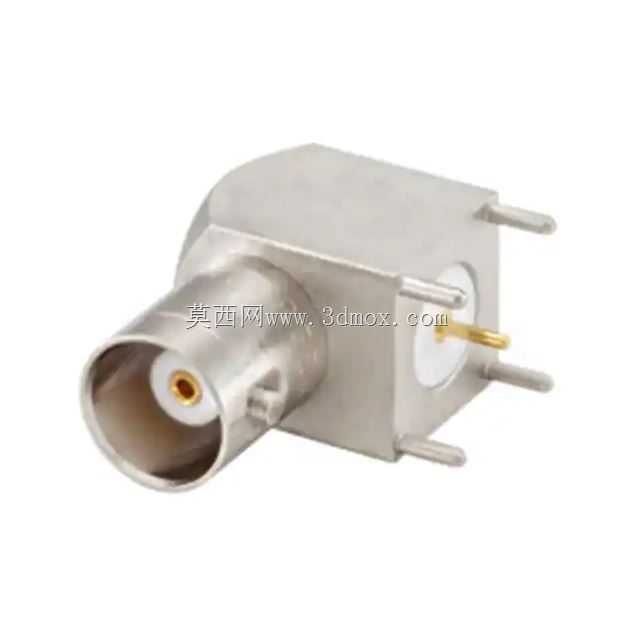

　　保证整个传输路径上的特性阻抗保持一致，减少高频信号传输过程中的反射损耗，这也是4GHz频率下能稳定传输的核心设计要点。安装边界方面，这款连接器采用PCB通孔焊接的安装方式，底部的三个固定引脚分别对应PCB上的三个安装孔，其中两个引脚为外壳接地固定脚，中心引脚为信号传输脚，建模时需要严格控制引脚的间距与伸出PCB板面的长度，引脚伸出长度控制在1.2-1.5mm之间，既能保证焊接时焊锡能充分浸润引脚，也不会因为引脚过长导致焊接后背面与其他元器件干涉。直角弯转部分的圆角过渡经过阻抗匹配优化，不会出现直角弯折带来的信号突变问题，接口端的标准BNC卡口尺寸完全遵循行业通用规范，能够与所有标准BNC公头实现可靠适配，不需要额外定制转接件。在实际选型应用中，这款连接器适合布置在PCB板的边缘位置，接口朝向设备壳体的开孔方向，外部射频线缆通过壳体开孔直接插入连接器锁紧，不需要在设备内部预留线缆弯折的空间，进一步压缩设备内部的空间占用。做三维建模时需要注意，连接器外壳的金属壁厚均匀控制在0.8mm左右，既保证结构强度，也不会因为壁厚过大导致整体尺寸超标，内部绝缘介质的同轴度公差需要控制在0.05mm以内，避免中心插针偏心导致的阻抗不连续问题。另外，连接器法兰位置的定位凸台，在PCB设计时需要对应开设定位槽，安装时凸台嵌入PCB板的定位槽中，能避免焊接过程中连接器出现偏移，保证接口位置与壳体开孔的对位精度，减少组装时的调整工作量。在高频性能验证层面，

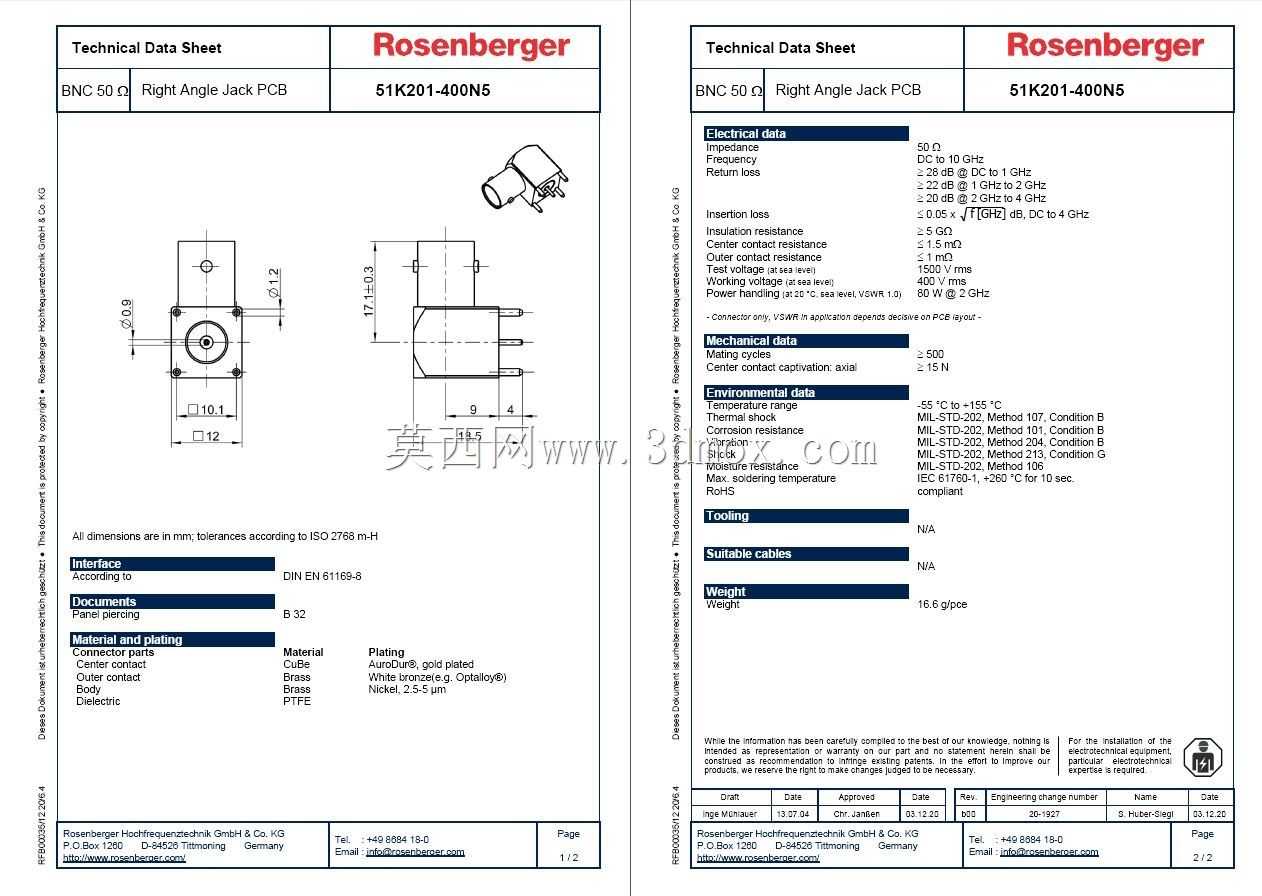

　　这款连接器的结构设计在4GHz频率下的驻波比能控制在1.2以内，插入损耗低于0.3dB，完全满足常规民用射频设备的传输要求，相比普通直头连接器，直角结构的设计并没有明显提升高频损耗，这得益于弯转位置的渐变过渡结构设计，没有出现传输路径的 abrupt 截面变化。对于结构工程师来说，在布局这类板载射频连接器时，除了要考虑连接器本身的安装尺寸，还要在连接器周围预留至少3mm的净空区域，避免周边的金属元器件、走线与连接器外壳距离过近，影响射频信号的传输特性，同时要保证接地引脚与PCB地平面的连接铜箔宽度足够，减少接地阻抗。这款连接器的金属外壳表面采用镀镍处理，既能提升外壳的防腐蚀能力，也能保证外导体的导电性能，长期在工业环境下使用也不会出现氧化导致的接触不良问题。中心接触插针采用镀金处理，降低接触电阻，提升多次插拔后的接触可靠性，满足测试设备这类需要频繁插拔接口的使用场景需求。
