电动自行车用宽压LED前照灯结构设计

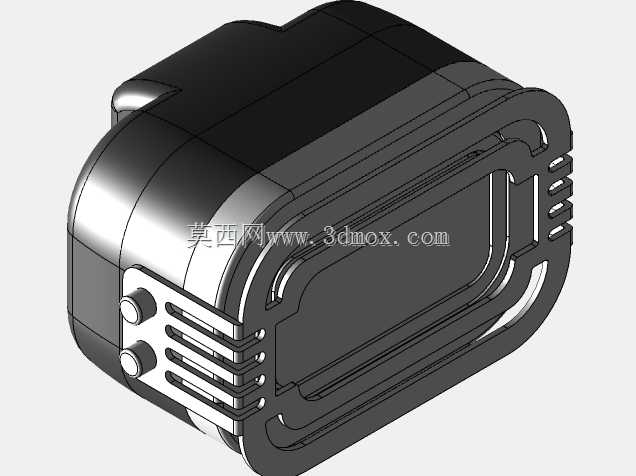

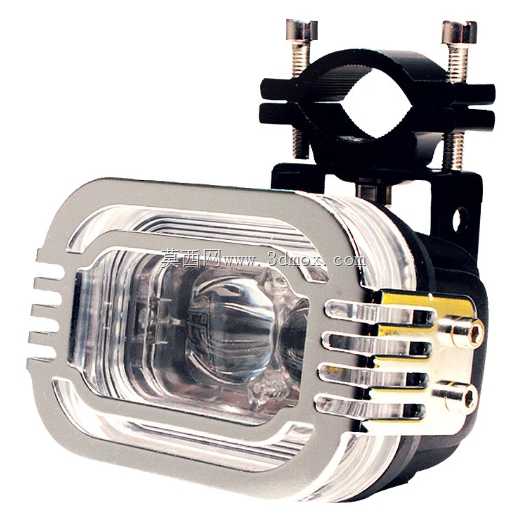

　　这款LED前灯的三维结构设计，核心瞄准两轮电动出行场景的照明需求，适配日常通勤、短途代步的电动自行车装车使用，覆盖12-80V的宽电压输入区间，25瓦额定功率下可输出满足夜间骑行的路面照度，解决不同电压平台电动车的灯具适配问题，无需额外加装电压转换模块即可直接对接整车供电回路。从安装结构来看，顶部采用抱箍式锁紧设计，配套两颗金属锁紧螺栓，可适配常规圆形车把管径范围，安装时无需对原车车把做打孔、焊接等破坏性改动，松开螺栓调整抱箍开合度即可套入车把合适位置，锁紧后可抵抗日常骑行的颠簸振动，避免灯具出现移位、照射角度偏移的问题。灯体主体的散热结构做了针对性优化，两侧延伸出多道平行散热鳍片，直接与灯头内部的LED铝基板接触，

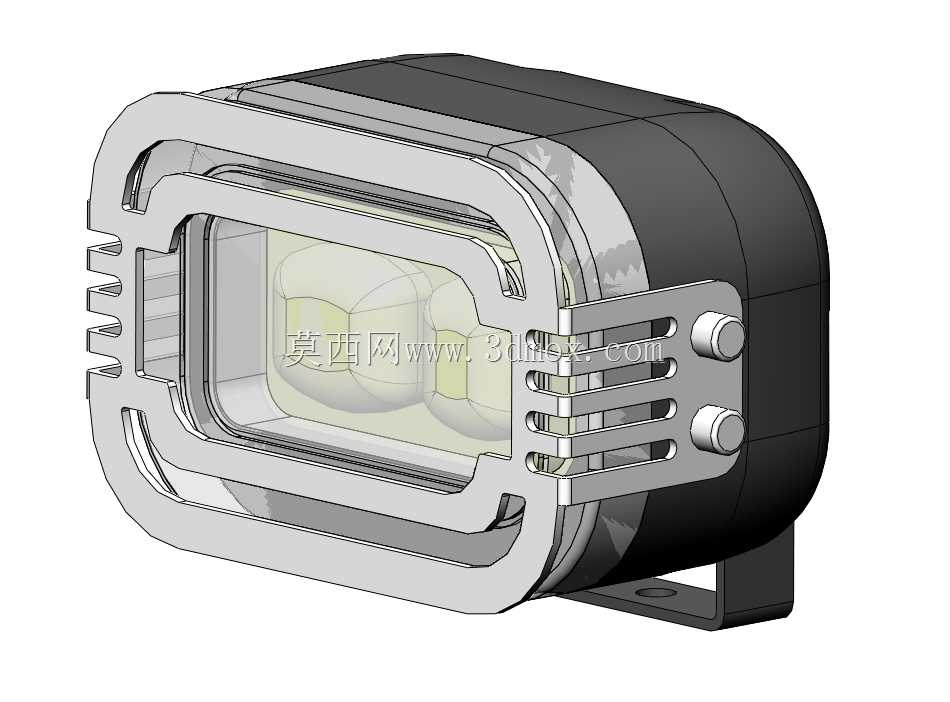

　　将发光组件工作时产生的热量快速传导至外部空气流通区域，避免长时间高功率工作下LED芯片结温过高导致的光衰、寿命缩短问题，鳍片边缘做了圆弧过渡处理，没有尖锐棱角，避免安装、调试过程中划伤操作人员。灯头正面采用高透PC材质的透镜模组，做了阶梯式配光设计，可将LED发出的光线整理为符合骑行照明需求的光型，近光区域压低照射角度避免对向骑行者、行人产生炫目，远光区域提升照射距离覆盖更远的路面范围，透镜外圈搭配银色装饰边框，兼顾结构防护与外观质感。灯体尾部预留了接线端口，采用插片式接线结构，接线时可直接对应整车供电正负极，防呆设计避免接反导致的电路损坏，端口周边做了凸台防护结构，可减少雨天骑行时雨水顺着线缆渗入灯体内部的概率，

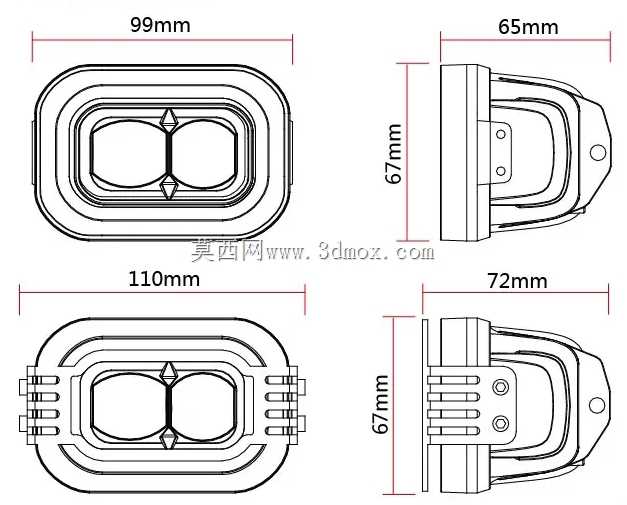

　　提升户外使用的可靠性。建模过程中对各部件的装配间隙做了精准控制，抱箍与灯体连接的转轴位置预留了合理的转动间隙，安装完成后可上下调整灯头的照射角度，适配不同身高骑行者的坐姿视野需求，调整到位后依靠连接位置的阻尼结构保持角度稳定，不会在骑行振动下自行下垂。灯体外壳采用阻燃工程塑料材质，兼顾结构强度与轻量化需求，整体重量控制在合理区间，不会给车把增加过多负载影响骑行操控，外壳表面做了细磨砂处理，减少日常使用中的划痕、指纹残留。从结构分层来看，灯体内部依次分为LED发光腔、驱动电路腔、接线腔三个独立区域，各区域之间设置挡筋做物理分隔，避免驱动电路工作时的热量直接传导至接线位置加速线缆老化，同时各腔体拼接处预留了密封胶条安装槽，

　　组装时加装密封胶条即可达到基础的防水防尘等级，适配户外雨天、扬尘路段的使用环境。抱箍内侧做了防滑齿纹结构，与车把金属管表面接触时可增大摩擦力，即使在螺栓锁紧力略有衰减的情况下也能保持灯具固定位置不滑动，螺栓配套了防松垫片，进一步提升长期使用的结构可靠性。透镜与灯体前壳的连接采用卡扣加密封胶的双重固定方式，既保证装配效率，又能避免车辆行驶过程中透镜出现松动、异响，同时防止水汽从透镜装配缝隙进入灯体内部在透镜表面形成水雾影响照明效果。
