指纹K202搭配R503控制模组结构设计

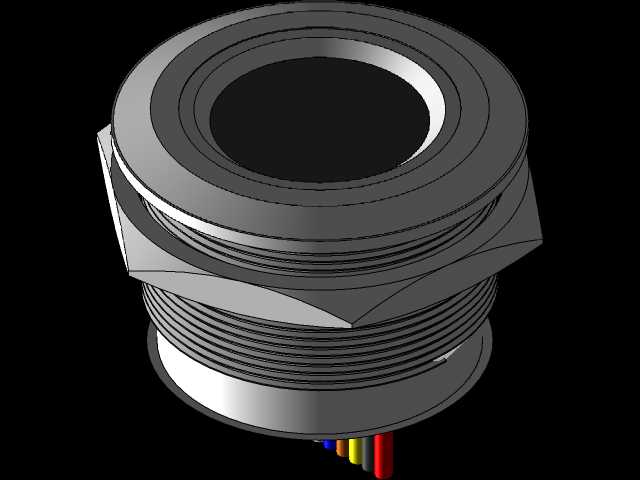

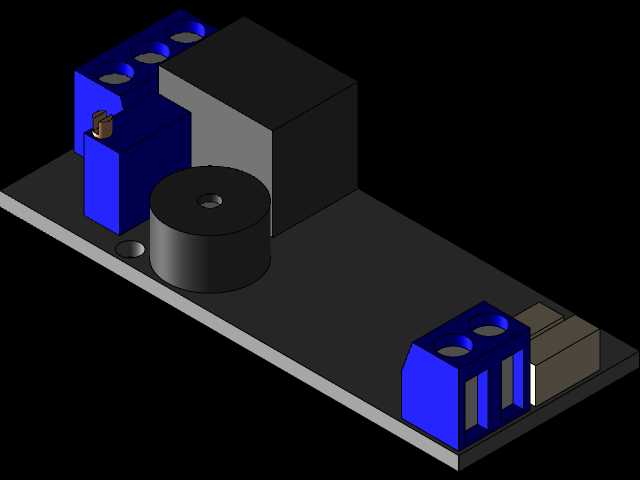

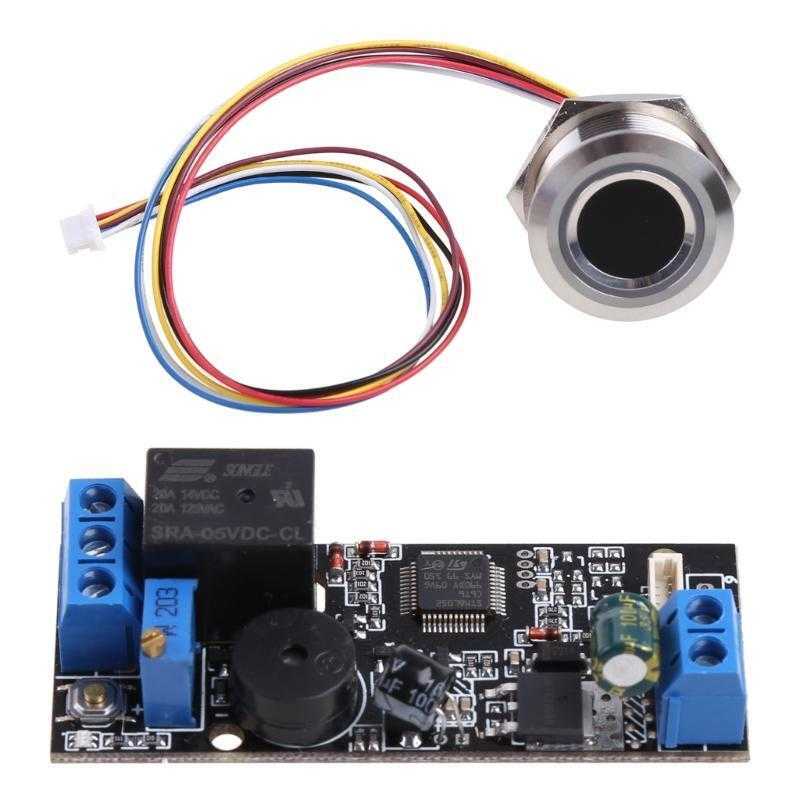

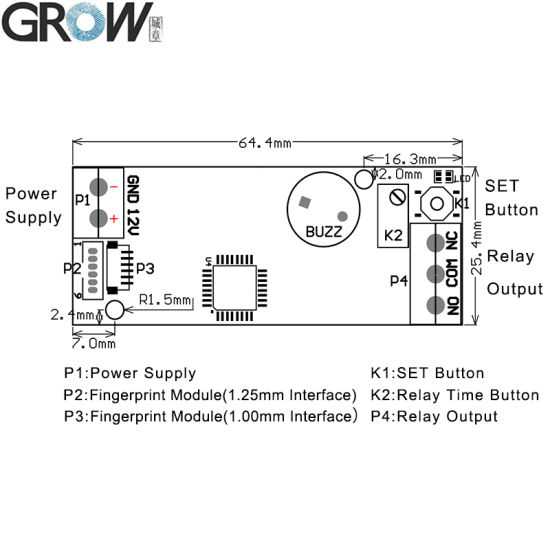

　　这套指纹识别控制模组，核心由环形金属指纹采集头与配套驱动控制板两部分构成，在两轮电动车改装、小型门禁权限管控、嵌入式设备身份核验场景中有着极高的适配性。先从安装边界说起，外露的采集头采用标准螺纹圆柱结构，外圈为不锈钢车削成型的固定基座，前端环形带灯圈可反馈识别状态，安装时仅需在设备面板开设对应直径的圆孔，从背面拧紧配套锁紧螺母即可完成固定，出线端采用1.25mm间距的4Pin接插件，线长预留足够的板端走线空间，红黑为电源正负极，黄蓝为串口通讯线，接线定义清晰，无需额外转接即可对接主控板。控制板部分采用FR-4玻纤板沉金工艺，板载元件布局充分考虑了嵌入式安装的空间限制，左侧预留大电流接线端子，可直接串入被控设备的主供电回路，无需额外外接继电器模组，板载蓝色可调电位器用于调节指纹识别的灵敏度阈值，适配干湿手指不同的采集场景，黑色无源蜂鸣器用于识别成功、失败、录入状态的声音反馈，板载主控芯片集成指纹算法存储，可独立完成指纹录入、比对、删除全流程操作，无需依赖上位机算力，降低了集成开发的门槛。

　　从设计思路上看，这套模组没有采用常见的分体式继电器外接方案，而是把大电流通断模块直接集成在控制板上，接线端子的载流能力匹配电动自行车电门锁回路的电流需求，端子旁预留的压敏电阻可吸收回路通断瞬间的浪涌电压，避免反向电动势击穿主控元件，板载的稳压模块可适配宽电压输入范围，覆盖常见的12V、24V直流供电场景，不用额外搭配稳压模块即可直接接入不同设备的供电系统。实际应用中，这套模组除了电动自行车的无钥匙启动改装，还可嵌入到小型储物柜、工具箱、办公抽屉的电子锁改造项目中，采集头的金属外壳具备IP65级别的防护能力，可在户外淋雨、多尘的环境下稳定工作，不会因为日常使用中的溅水、积灰导致采集失效。

　　板载的状态指示灯隐藏在采集头的环形灯圈内部，识别成功亮绿灯、失败亮红灯、录入状态亮蓝灯，无需在面板额外开孔安装指示灯，保持安装面的整洁统一。走线方面，采集头与控制板之间的连接线采用多股软铜芯线，外覆PVC绝缘层，线序颜色遵循行业通用接线规范，现场接线时可快速对应引脚定义，减少接线错误的概率。控制板的安装孔位采用标准3mm间距的通孔设计，可用铜柱直接固定在设备内部的安装位上，板边缘做了圆角处理，避免安装时划伤线材或操作人员手部。

　　从结构适配性来看，这套模组的尺寸设计充分考虑了后装市场的改装需求，采集头的安装螺纹直径与市面上常见的金属按钮开关通用，替换原有机械锁或按钮时无需重新扩孔，控制板的长宽尺寸可放入绝大多数电动自行车的车头灯舱、储物格内部空间，不需要对原有设备结构做破坏性改造。功能层面，模组支持自学习指纹算法，多次使用后可自动补全指纹纹路特征，降低干手指、浅指纹用户的识别失败率，指纹存储容量可满足单设备多用户使用的需求，管理员指纹可直接添加、删除普通用户指纹，操作逻辑简单，无需配套上位机软件即可完成全流程配置。板载的继电器触点采用银合金材质，可承受频繁通断的电弧冲击，长期使用不会出现触点氧化粘连的问题，供电回路带有反接保护，接线时即使正负极接反也不会烧毁板载元件，降低了现场安装的容错成本。
