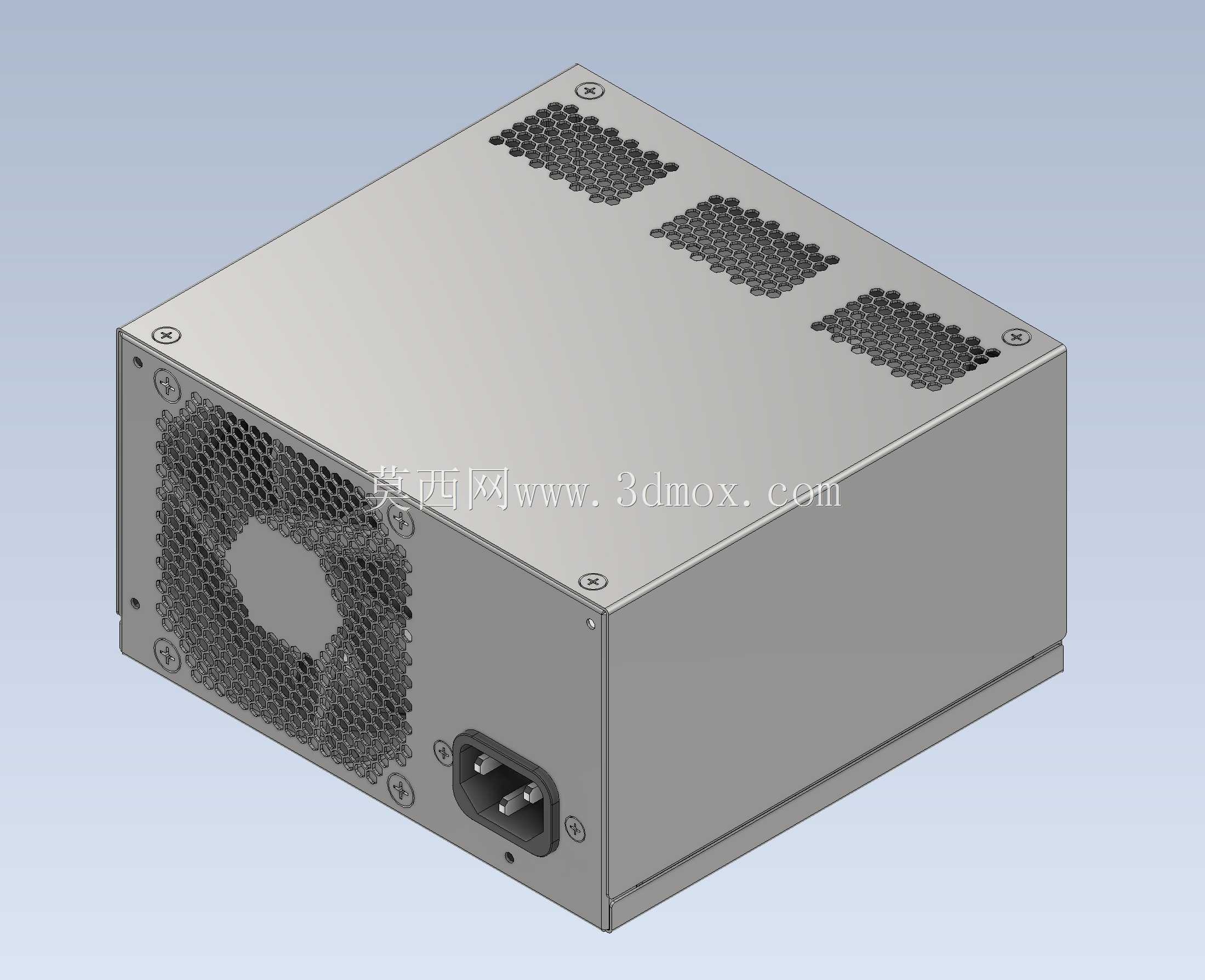

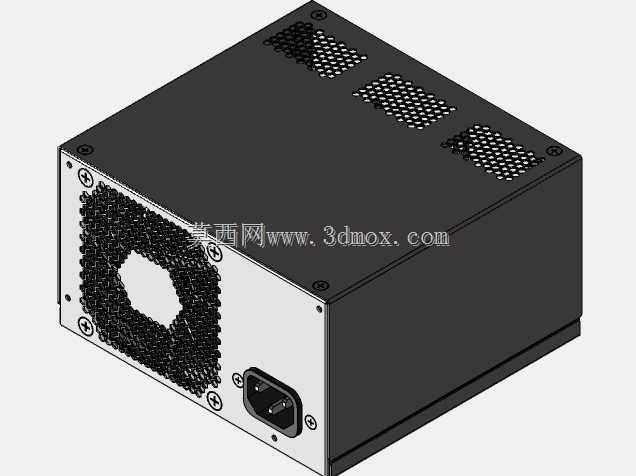

台式机ATX标准开关电源外观结构

　　在桌面计算机硬件装配、工业工控机集成、小型嵌入式设备供电改造场景中，这类标准尺寸的开关电源是整机供电链路的核心部件，承担着将市电交流输入转换为多路低压直流输出，为主板、存储设备、扩展板卡、散热模组等所有内部用电部件提供稳定电能的作用。从结构设计逻辑来看，该电源采用全封闭金属壳体设计，壳体选用镀锌钢板冲压成型，板材厚度兼顾结构强度与轻量化需求，既可以形成连续的电磁屏蔽腔体，降低内部开关电路工作时产生的高频电磁辐射向外泄漏，避免对周边敏感电子元件造成信号干扰，同时也能隔绝外部灰尘、金属碎屑进入电源内部，降低电路短路、积热的风险。

　　壳体表面的开孔布局完全围绕散热需求设计，侧面布置的大面积蜂窝状通风孔对应内部散热风扇的出风路径，这种六边形蜂窝开孔在保证通风通流面积的同时，能最大化保留壳体的结构刚度，避免大面积开孔后壳体易变形的问题；顶面的三组条状蜂窝开孔则是内部风道的进风通道，空气从顶面开孔进入腔体，掠过内部的PFC电感、开关管、变压器、滤波电容等发热元件后，由侧面的轴流风扇将热空气抽出，形成贯穿式的散热风道，保证电源在满负载运行时，内部元件的工作温度处于元器件额定工作温度区间内，延长整体使用寿命。

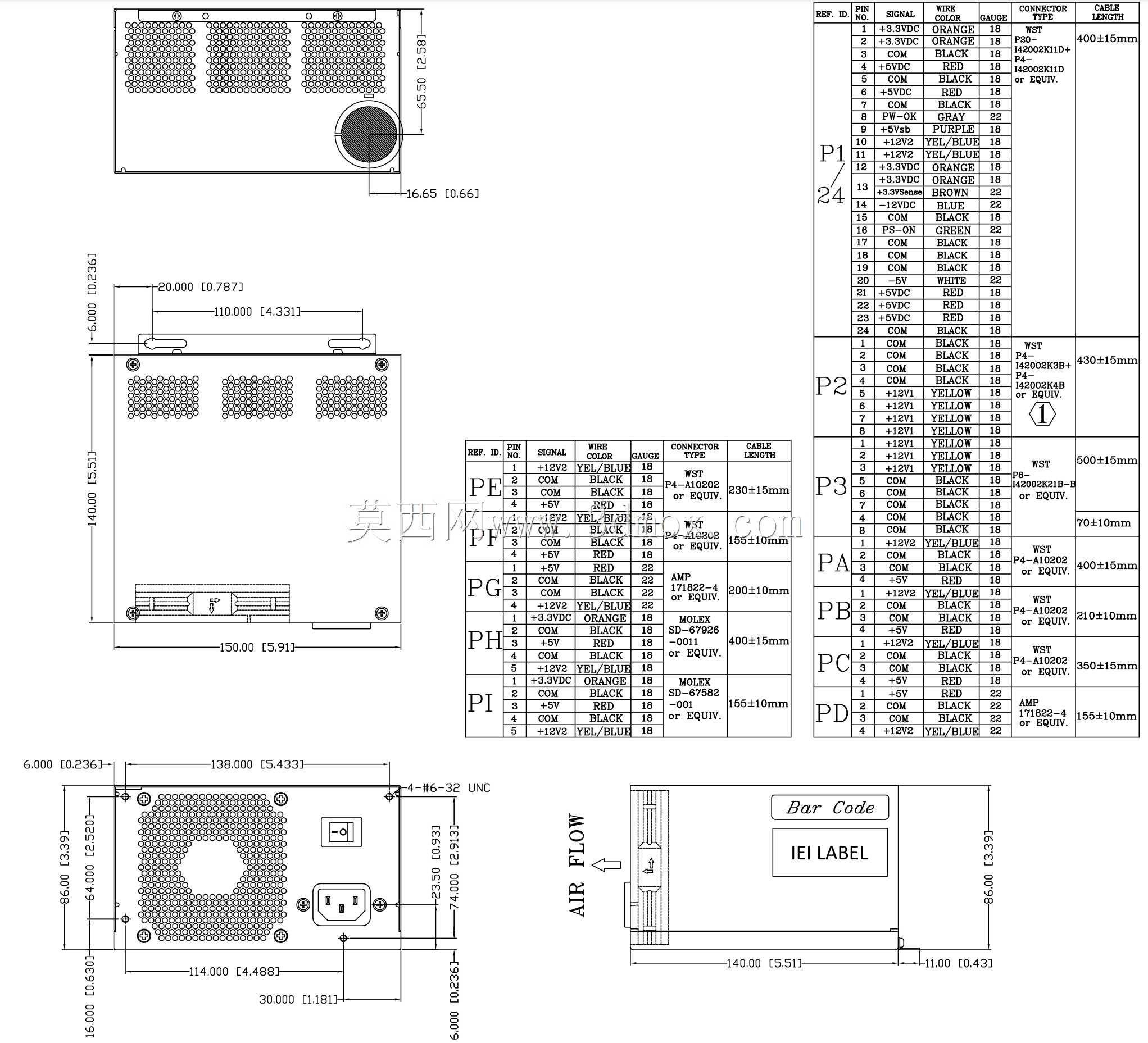

　　从安装边界来看，该电源的外形尺寸为140mm×150mm×86mm，完全符合ATX电源的标准安装规范，壳体四个角预留的固定螺丝孔位与标准ATX机箱、工控机箱的电源安装位完全匹配，安装时只需将电源推入机箱对应的安装仓，对准孔位拧入四颗标准机箱固定螺丝即可完成固定，不需要额外做安装位的适配修改，适配绝大多数台式机箱、壁挂式工控机箱、小型设备机柜的安装空间。电源外露的交流输入接口采用标准品字尾插座，是通用的市电接入接口，兼容常规的台式机电源线缆，不需要定制特殊规格的接插件，现场装配时的配件通用性极强。

　　做这类电源的三维建模时，核心要保证的是外部安装尺寸、接口位置、固定孔位的精度，因为这些尺寸直接决定了电源能不能顺利装入对应的安装位，会不会和机箱内部的硬盘架、主板散热片、走线空间产生干涉；至于内部的PCB布局、元件排布，如果建模的用途是做整机装配干涉检查、机箱结构设计验证，不需要做到100%的内部细节还原，只要保证外部轮廓、接口、安装点的尺寸公差控制在合理范围内，就能满足结构设计阶段的验证需求。在实际的设备选型过程中，这类标准尺寸电源的兼容性优势非常明显，不需要为设备单独定制供电模块的安装结构，能大幅缩短设备的开发周期，降低结构设计的复杂度，同时标准件的供应链成熟，后期维护替换的成本也更低，不管是民用台式电脑组装，还是工业控制设备的集成，都是应用非常广泛的供电部件。

　　在结构验证环节，将该电源模型导入整机装配体后，可以重点检查几个干涉风险点：一是电源长度方向与机箱内部硬盘安装架的间隙，避免电源装入后与硬盘托架、硬盘本体产生碰撞；二是电源侧面出风位置与机箱后部出线空间的匹配度，保证出风路径不被机箱后部的理线架、挡板遮挡，影响散热效率；三是交流输入接口与机箱后部电源开口的对位精度，保证品字插座完全露出机箱开口，不会出现电源线插头无法插入的问题。另外，壳体表面的散热开孔位置也可以作为机箱内部风道设计的参考，根据电源的进风方向调整机箱内部其他风扇的风向，构建更合理的整机散热循环，避免出现风道紊流、热空气在机箱内部滞留的问题。
