20×40规格欧标槽工业铝型材截面结构

　　这款20×40截面的工业铝挤压型材，是轻型自动化设备框架搭建场景里的常用基础构件，日常在桌面级小型工装台、3D打印机龙门架、小型输送线侧边护架、电子厂流水线工位旁的物料挂架、检测设备的外围防护栏搭建中出镜率极高。不同于2020方型型材的双向等截面特性，20×40的矩形截面在单方向上拥有更长的受力力臂，在需要单侧延伸挂载、或者框架单方向需要更高抗弯刚度的场景下，能在控制整体型材用量的前提下，比等截面积的方型型材提供更优的定向抗形变能力。

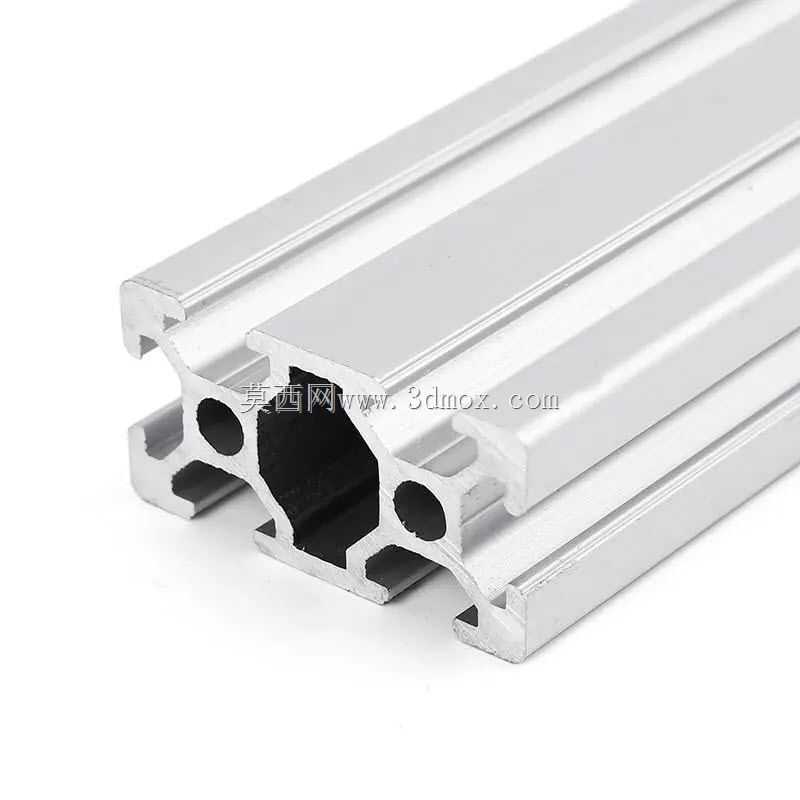

　　从截面结构来看，这款型材采用的是6mm槽宽的欧标T型槽设计，槽口的收口尺寸经过挤压工艺校准，刚好适配标准M5T型螺母的滑入安装，不需要额外对槽口进行二次加工，搭建框架时可以顺着型材长度方向任意位置锁紧连接件，调整安装点位的灵活度远高于传统焊接方管框架。截面中部的主空腔是型材的主要受力承托结构，空腔的壁厚经过载荷校核，在单根型材两端简支、跨距400mm的工况下，中部挂载15kg的静态载荷时，形变量可以控制在0.2mm以内，完全满足轻型检测设备、小型工装的安装精度要求。截面两侧的中空腔除了辅助提升截面的抗扭刚度外，还可以作为走线通道使用，设备的传感器线缆、低压气管可以直接穿入空腔内，避免线缆外露造成的剐蹭、积灰问题，也能让整体框架外观更整洁。

　　型材两端的端面对应空腔位置预留了标准的端盖安装卡位，组装完成后可以卡入配套的塑料端盖，既可以避免空腔内落入金属切屑、灰尘造成后续清理困难，也能防止型材端面的锐边划伤操作人员。截面的四个外角都做了R1.5的圆角过渡，挤压成型后经过人工校直，整根型材的直线度可以控制在每米0.3mm以内，拼接长跨度框架时不会出现明显的拼接缝隙或者直线度偏差。

　　在实际选型使用时，需要注意这款型材的安装边界：因为截面宽度为20mm的侧边槽中心到型材外侧的距离为10mm，搭配直角角码连接时，相邻两根垂直拼接的型材外表面会形成齐平的拼接面，不会出现突出的连接结构，适合做设备的外装护板安装基面；如果是需要在型材槽内安装滑块作为直线导向使用，要注意槽内的表面粗糙度，挤压成型的槽道表面没有经过二次铣削加工，只适合低速、轻载的滑动导向场景，比如小型防护罩的滑动门、工位置物台的抽拉层板导向，不能替代直线导轨用于高精度的运动传动结构。

　　设计框架结构时，单根20×40型材的最大支撑跨距建议不超过600mm，如果跨距超过这个数值，需要在型材中部增加垂直方向的支撑立柱，或者搭配同规格的型材做双拼加固，避免长期载荷下出现不可逆的塑性形变。如果是用于有防静电要求的电子生产工位搭建，可以在型材表面做阳极氧化处理的基础上，搭配防静电的端盖和连接件，将整个框架的表面电阻控制在10^6到10^9Ω范围内，满足电子元器件组装的防静电工况要求。另外这款型材的槽道也可以适配嵌条安装，需要在框架上安装亚克力板、铝塑板作为防护面板时，可以直接将面板嵌入槽内的橡胶嵌条中，不需要额外打孔固定面板，后期拆解调整面板位置也十分方便。

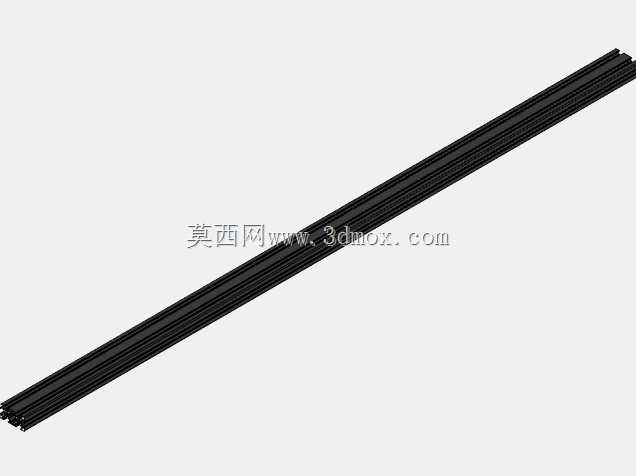

　　在三维建模调用这款型材模型时，要注意还原截面的所有细节特征，包括槽口的收口尺寸、空腔的壁厚、端面上的端盖卡位凸台，这些细节会直接影响后续框架组装时的干涉检查结果，如果建模时忽略了槽口的收口尺寸，后续装配T型螺母时会出现螺母无法卡入槽道的问题；如果没有还原中部空腔的结构，后续做穿线设计时无法准确评估可穿过的线缆最大直径，容易出现线缆数量过多无法穿入空腔的问题。同时建模时要注意型材的挤压方向拔模角度，虽然工业铝型材的挤压拔模角度很小，一般在0.5度以内，但在做长度方向的端面特征设计时，比如端面攻丝安装脚轮、端面连接连接板时，要考虑拔模角度带来的端面尺寸偏差，预留足够的安装调整间隙。
