2040规格V型槽工业铝结构型材

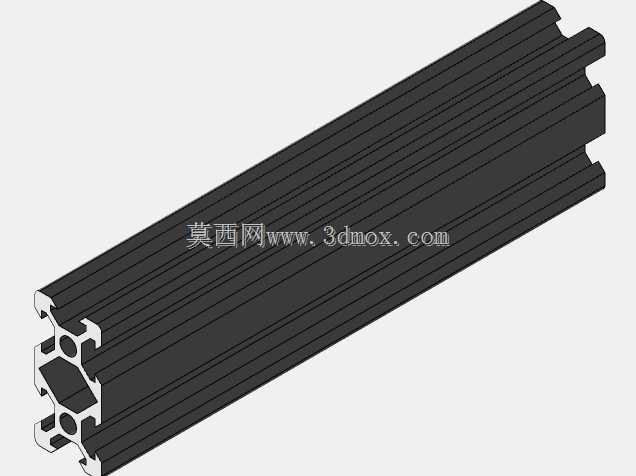

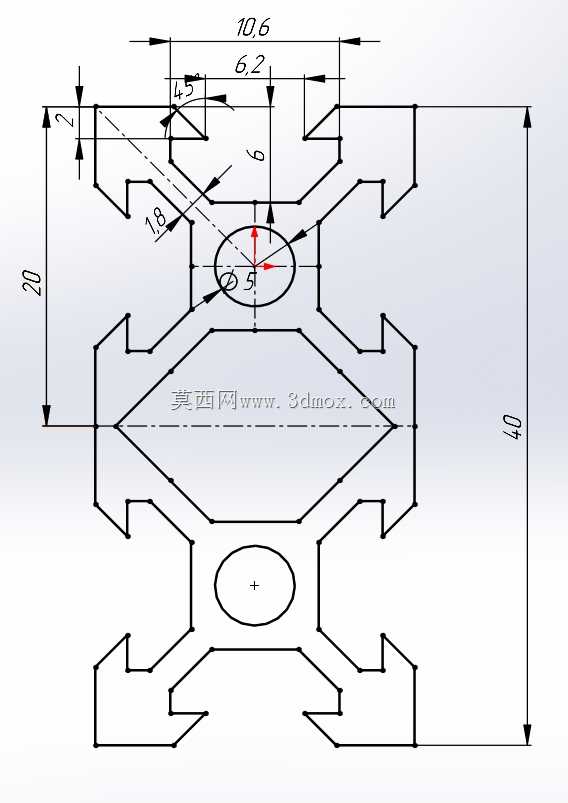

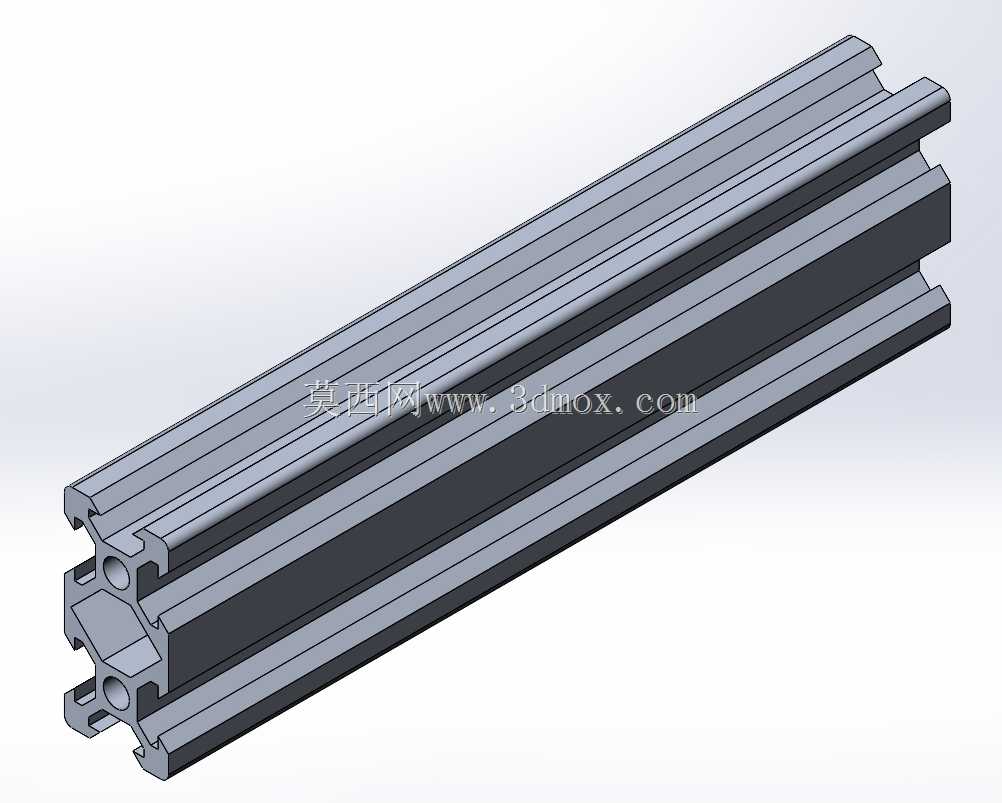

　　这款2040规格V型槽铝型材，是工业铝型材体系里应用覆盖面极广的一款基础结构构件，截面外轮廓尺寸为20mm×40mm，沿型材长度方向对称布置V型导向槽，同时预留标准T型安装槽道，可适配长度范围10-1500mm的工程配置需求，单段型材的长度台阶差可按10mm间隔调整，能覆盖从微型桌面设备框架到中型输送线支架的各类安装场景。

　　在实际工业应用中，这类V型槽铝型材最常出现在轻型自动化输送线的侧边导向位，配合V型滚轮可以实现低阻力的直线往复运动导向，相比传统的磨削导轨，铝型材基材的自重仅为同体积钢材的三分之一，组装时不需要复杂的焊接工序，所有连接都可以通过预置在槽道内的T型螺栓完成，后期设备改造调整时只需要松脱紧固件就能重新排布结构，不会像焊接机架那样产生不可逆的形变。不少小型桌面级数控雕刻机的Y轴导向基座也会选用这款型材，V型槽本身的成型精度由挤出模具保证，后续只需要对槽道接触面做简单的阳极氧化硬化处理，就能满足轻载运动场景的耐磨需求，不需要额外粘贴导轨条就能直接配合滚轮使用，能大幅压缩小型设备的整机物料成本与组装工时。

　　从设计逻辑上看，这款型材的截面布局做了充分的受力优化，四个边角位置预留的中空腔室一方面可以降低型材整体重量，另一方面可以作为走线通道容纳设备的传感器线缆、气管，避免线路外露造成的安全隐患；V型槽的开口角度经过反复验证，既能保证滚轮运行时的接触面积足够分散载荷，又能避免槽道内容易积尘卡滞的问题，日常维护只需要用干燥毛刷清理槽道内的浮尘即可，不需要频繁加注润滑脂。型材端面上的预制安装孔位可以直接对接端盖、角码等标准连接配件，不需要现场二次钻孔攻丝，组装时的定位精度完全由型材本身的截面尺寸公差保证，普通装配工人不需要专业的机加工背景就能完成整机组装。

　　在安装边界上，这款型材的单段最大支撑跨度需要结合实际载荷计算，当作为纯框架结构使用时，1500mm长度的型材在两端固定的情况下，中部静态承载能力可以满足常规轻型设备的机架需求，如果作为运动导向轨使用，建议每间隔500mm增加一个支撑固定点，避免长跨度下型材产生挠度变形影响运动精度。型材的槽道兼容标准M5、M6规格的T型螺栓，连接角码可以选择2020、2040系列的标准压铸铝角件，不需要定制特殊连接件，项目采购时的配件通用性极强，能有效缩短设备的生产交付周期。不少做教学实训设备、小型检测工装的工程师在选型时，都会优先考虑这款V型槽铝型材，一方面是因为其配件供应链成熟，市面上很容易采购到对应的紧固件、封盖、脚轮等配套零件，另一方面是型材本身的外观质感较好，组装完成的设备不需要额外做表面喷塑处理，银白氧化的表面就能满足工业设备的外观要求。

　　需要注意的是，这款型材的V型槽导向适合轻载、中低速的运动场景，如果是重载、高速往复运动的工况，还是需要在型材槽道内加装钢制直线导轨来提升承载能力与运动精度，但在大部分民用、教学、轻型自动化场景下，这款型材本身的性能已经完全能满足使用需求，而且整体成本仅为加装钢制导轨方案的四分之一左右，性价比优势十分明显。在做框架拼接时，相邻两段型材的对接面可以使用专用的型材对接件，能保证对接后的直线度误差控制在0.2mm以内，满足大部分设备的安装精度要求，不需要额外做铣削加工处理。
