移动式自上料混凝土搅拌混合设备

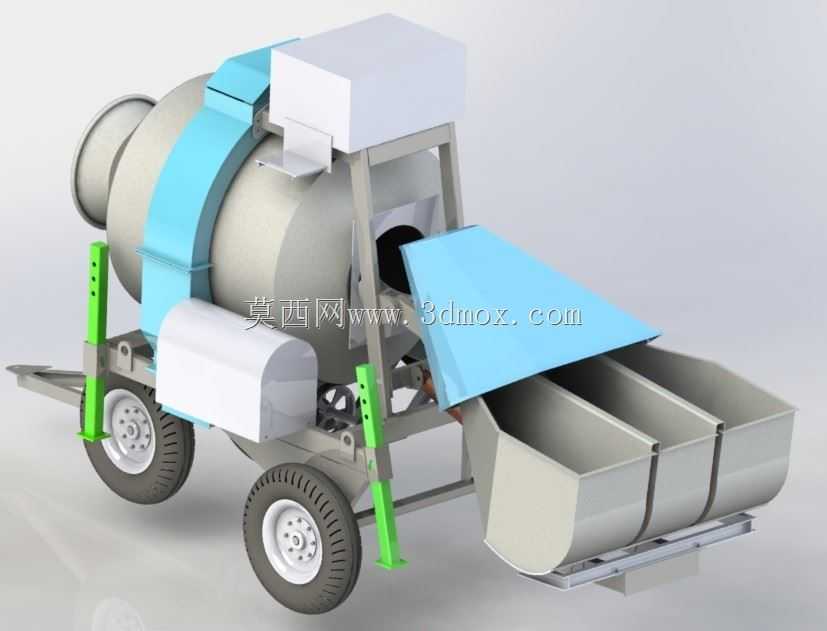

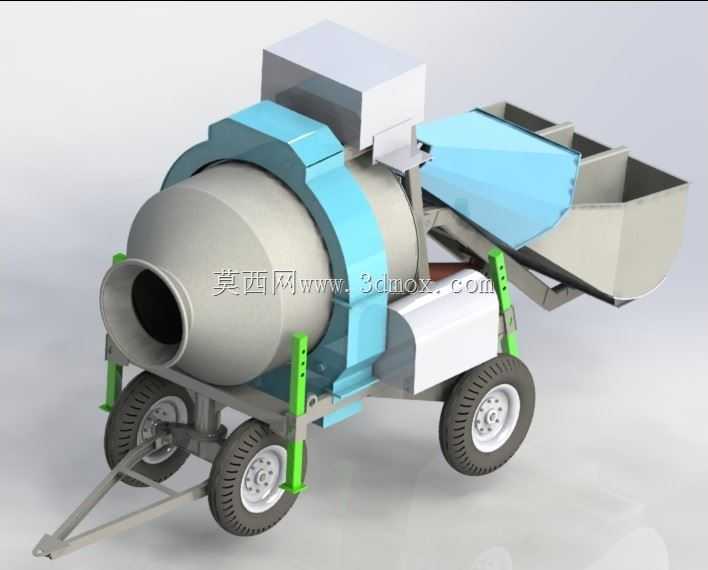

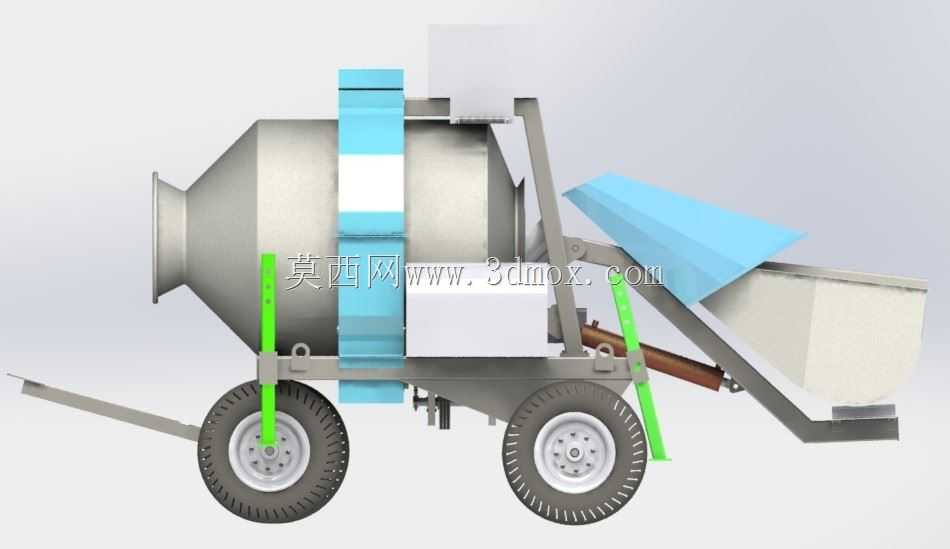

　　这款轮式自上料搅拌设备，主要面向小型基建、乡村自建房、市政零星修补、山区零散工程这类无法部署大型商混站的作业场景，解决小批量混凝土现场拌制、短距离转场的实际需求，避免商混长距离运输的初凝风险，也省去人工上料拌制的高强度劳作。从结构设计来看，整机采用拖挂式轮式底盘，四个充气橡胶轮搭配牵引架结构，可通过小型农用车辆、工程三轮车牵引转场，底盘的支撑支腿在作业时可放下锁定，抵消拌筒转动、上料作业带来的倾覆力矩，支腿的高度调节范围适配不平整的工地地面，无需额外浇筑安装基础，到场展开支腿即可投入作业。核心搅拌部分采用卧式梨形拌筒，筒内设置螺旋状搅拌叶片，正转时完成骨料、水泥、水的均匀拌合，反转时顺着叶片导程快速卸料，

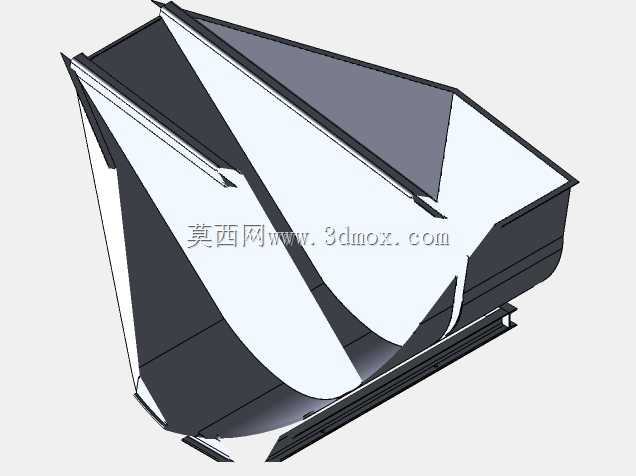

　　拌筒的支撑采用前后双托轮结构，配合齿圈传动，相比传统轴式搅拌的密封结构，更适配工地多粉尘、高湿度的作业环境，降低卡滞、漏浆的故障概率。上料机构采用倾斜式料斗搭配导轨提升结构，料斗容积与单次搅拌批次匹配，上料时可通过人工或者小型装载机将砂石、水泥倒入料斗，沿导轨提升至拌筒进料口位置自动翻转卸料，料斗的卸料角度经过反复校核，不会出现撒料、卡料的问题，上料导轨两侧设置限位挡块，避免提升过位冲顶。设备的传动与动力舱布置在拌筒侧方，采用封闭罩壳防护，阻挡拌合过程中飞溅的砂浆、现场扬尘侵入传动部件，罩壳预留检修开口，日常维护时可快速拆开检查传动带、托轮的磨损情况。供水系统集成在机架侧方，可外接工地临时水源，也可搭配自带储水罐完成定量供水，

　　供水流量与搅拌时长匹配，保证混凝土配比的稳定性。从安装边界来看，整机作业状态下的占地尺寸适配狭窄的乡村巷道、小区边角作业区域，转场状态下宽度不超过常规农用道路的通行限宽，牵引架可折叠收纳，减少存放时的占地空间。拌筒的出料高度适配常见的手推车、小型料斗接料高度，无需额外垫高设备或者挖坑接料，适配不同工地的接料条件。设计过程中重点考虑了工地作业的容错性，所有铰接点都采用黄油嘴润滑结构，操作人员可定期注油保养，延长部件使用寿命；电路、管路都采用走线槽固定，避免现场拖拽、剐蹭造成损坏；上料机构设置机械锁止结构，料斗提升至任意位置都可锁定，防止意外滑落造成安全事故。相比固定式搅拌设备，这款设备不需要固定安装，转场灵活，

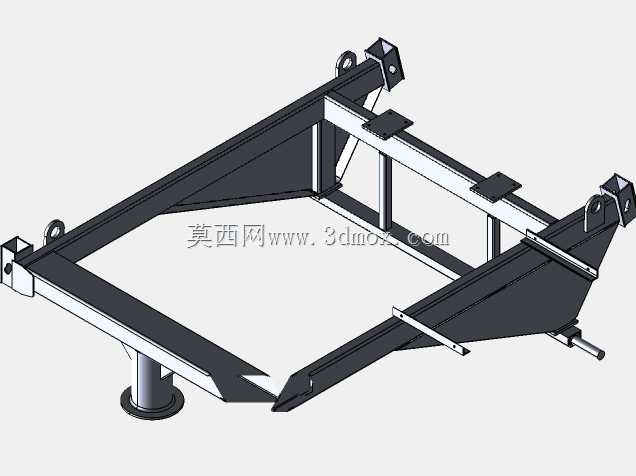

　　单次搅拌量适配小批量作业需求，不会造成混凝土浪费，同时集成上料功能，不需要额外配置装载机上料，减少配套设备的投入，非常适合零散工程的混凝土拌制作业。在结构建模过程中，所有运动部件都做了干涉检查，拌筒转动、料斗提升、卸料翻转的全行程都没有部件剐蹭，托轮与拌筒滚道的接触压力经过校核，满负荷作业时不会出现滚道变形、托轮过早磨损的问题；底盘的承重梁采用型钢焊接结构，受力点都做了加强筋处理，满料状态下牵引转场也不会出现底盘变形的问题。
