带受料斗的倾斜式皮带输送设备结构

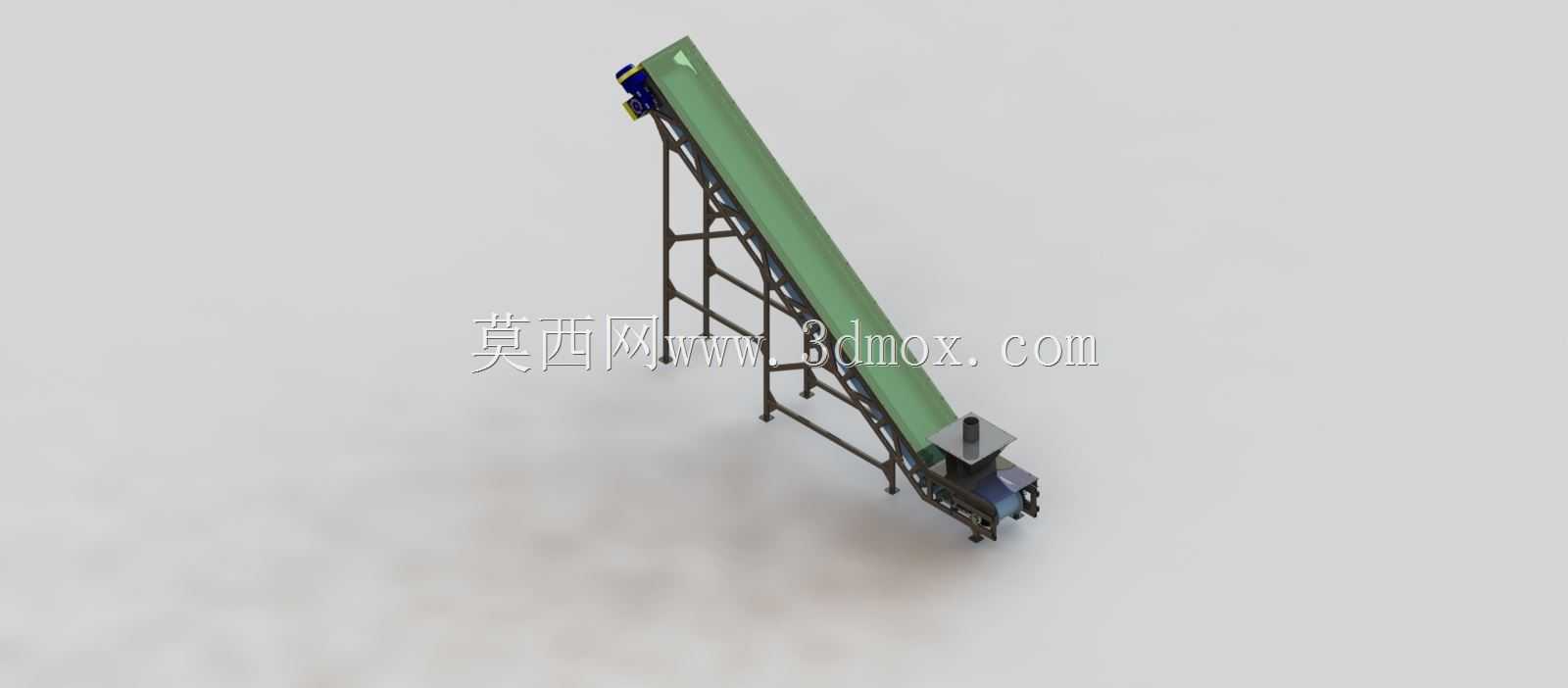

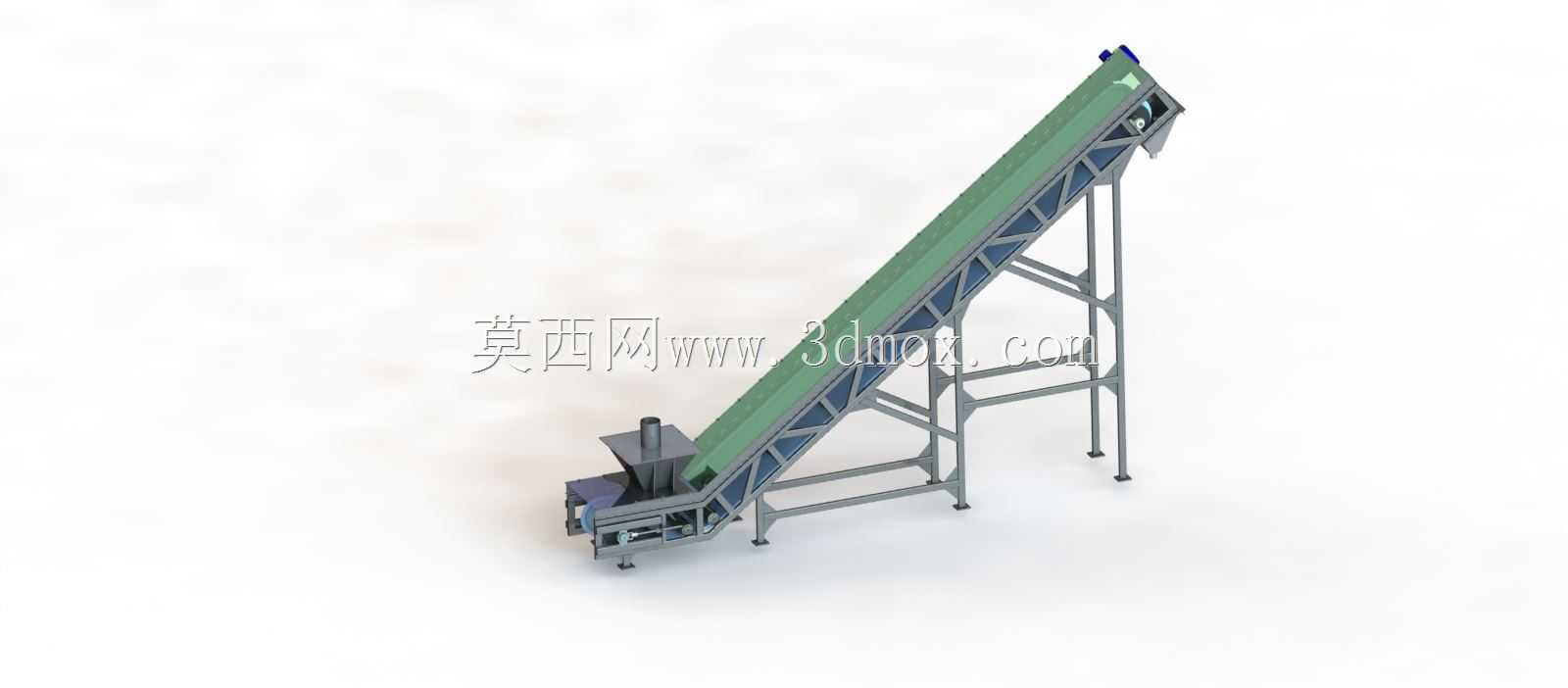

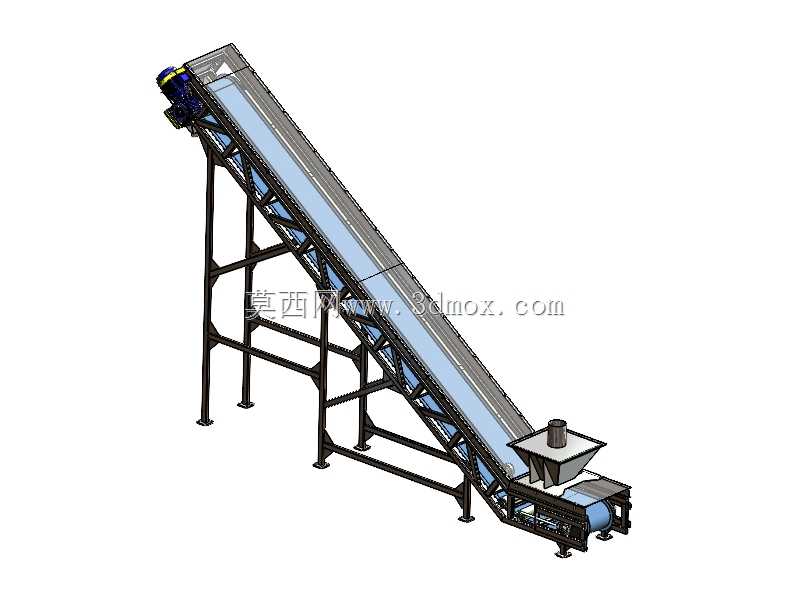

　　这款倾斜布置的带式输送结构，主要面向散料、颗粒料、小块状物料的短距离提升转运场景，常见于粮食加工、建材配料、注塑车间边角料回收、矿山粗碎后物料转序、化工粉体投料等工位，可将低位来料连续提升至指定高度的受料设备内，替代传统人工上料的重复劳作，降低作业人员的劳动强度，同时减少物料转运过程中的撒漏与扬尘问题。设备整体采用倾斜式布局，倾角设置在常规散料输送的安全角度范围内，避免物料在输送过程中出现下滑回落的问题，机架主体采用型钢焊接成型的桁架结构，相比板式机架在保证整体结构刚度的前提下，有效降低了设备自重，同时减少了焊接变形对安装精度的影响，支腿底部设置有带安装孔的地脚板，可通过膨胀螺栓与混凝土地面固定，

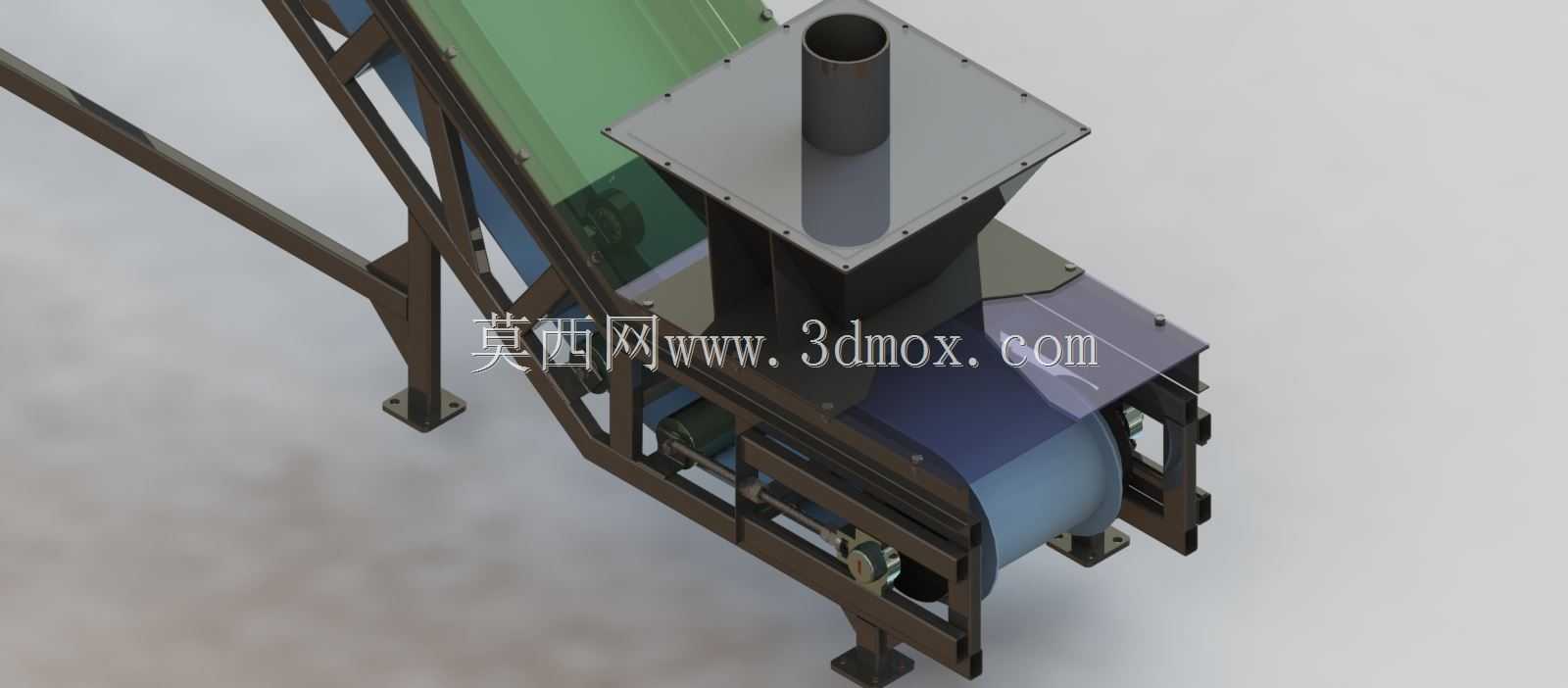

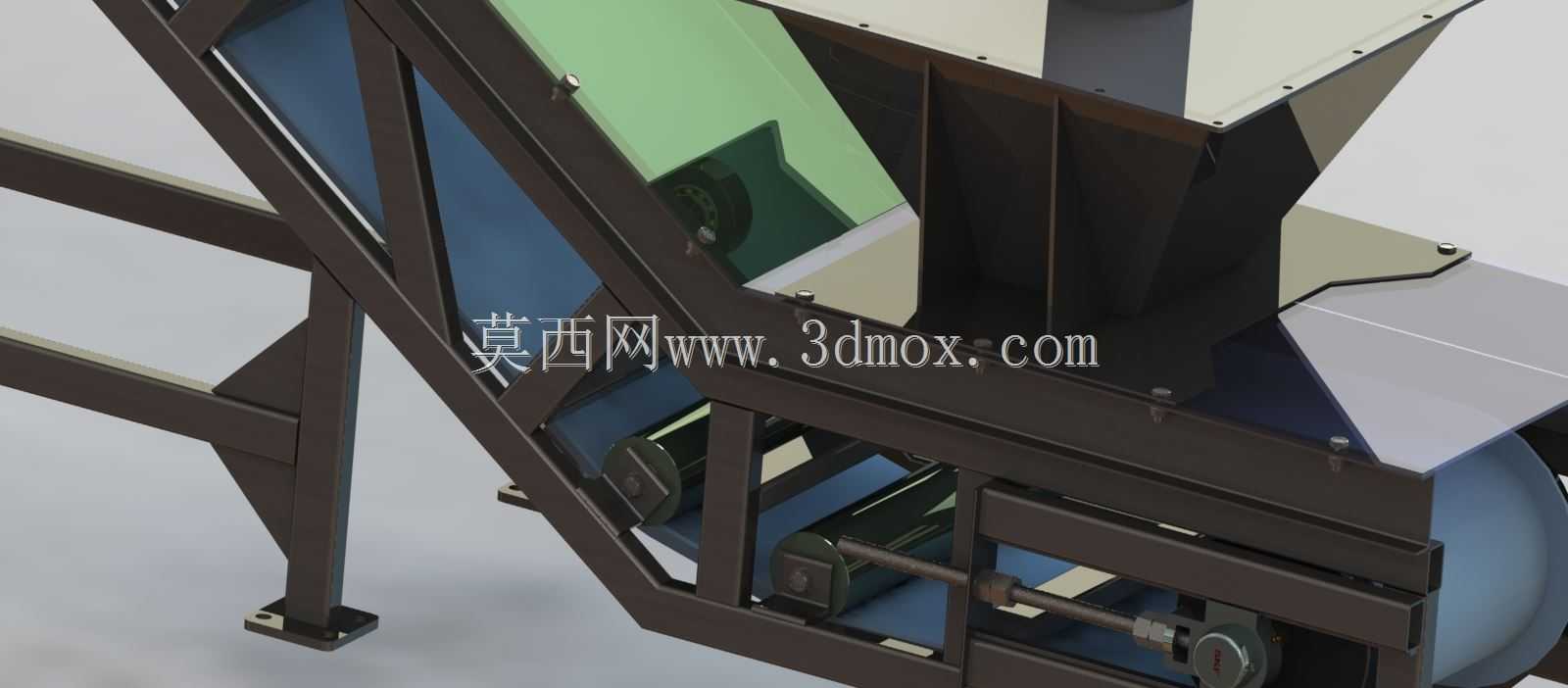

　　也可根据现场需求加装脚轮实现工位间的灵活转场。设备低位端设置有敞口式受料斗，受料斗采用上宽下窄的渐缩结构，可承接上游设备落料或者人工投料的物料，斗体边缘做了折边加强处理，避免长期受物料冲击出现变形，受料斗出口正对皮带承载面，落料点位置设置有缓冲托辊组，抵消物料下落对皮带的冲击，延长皮带的使用寿命。输送面采用环形平皮带作为承载构件，皮带两侧设置有高出皮带面的挡边结构，防止倾斜输送过程中物料从侧边撒落，皮带的张紧机构设置在低位端的改向滚筒处，采用螺旋张紧结构，可通过调整两侧的张紧螺栓调节皮带张紧度，同时纠正皮带运行过程中的跑偏问题，结构简单可靠，日常维护调整无需复杂工具。设备高位端设置有驱动滚筒，

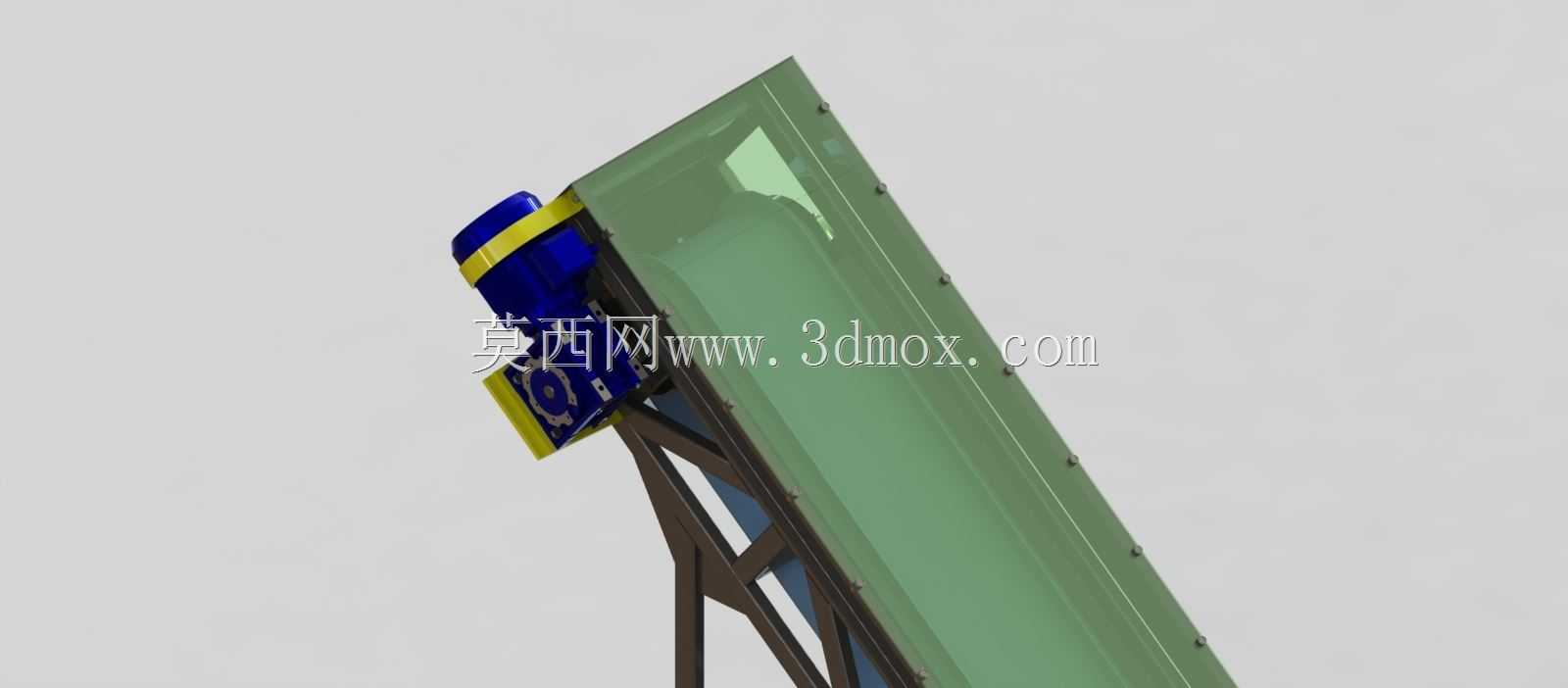

　　驱动单元采用轴装式减速电机直接与滚筒连接，省去了链传动或者带传动的中间传动环节，减少了传动损耗与日常维护点，驱动位置设置有安全防护罩，避免人员接触转动部件引发安全事故，高位端的卸料位置设置有清扫器，紧贴皮带非工作面，刮除皮带表面粘附的残留物料，避免物料带入回程段造成滚筒粘料、皮带跑偏等问题。机架沿输送长度方向均匀布置有槽型托辊组支撑承载段皮带，回程段则采用平行下托辊支撑回程皮带，托辊均采用密封式轴承结构，可适应多粉尘的作业环境，减少粉尘进入轴承造成的卡滞磨损问题。从安装边界来看，设备的水平投影长度、垂直提升高度可根据现场工位的高差需求调整，机架两侧预留有安装防护栏、防尘罩的安装孔位，可根据现场的环保要求加装全封闭防尘罩，

　　实现密闭式输送，避免粉尘外溢；受料斗的接口尺寸可匹配上游的振动给料机、破碎机、料仓出口等不同设备的出料尺寸，高位端的卸料点可根据下游设备的进料位置调整卸料罩的导向角度，保证物料准确落入下游设备进料口内，避免偏载造成的撒料。在设计过程中，首先根据输送物料的堆积密度、安息角确定了设备的最大允许倾角，避免倾角过大造成物料下滑，同时根据每小时的输送产能核算了皮带宽度与运行带速，保证输送能力满足工位需求；机架的受力计算过程中，重点核算了满载状态下支腿的压应力、桁架横梁的弯曲挠度，保证设备满载运行时整体晃动量控制在允许范围内，不会出现共振问题；所有转动部件的位置均预留了足够的维护操作空间，张紧机构、轴承座的位置无需拆解其他部件即可完成日常的润滑、调整作业，降低后期的运维成本。该结构可直接作为标准模块集成到整条生产线的物料转运环节中，也可单独作为上料设备配套单机设备使用，适配性较强，结构上没有复杂的定制化构件，大部分型材、托辊、滚筒、减速电机均采用通用标准件，加工制作成本较低，后期备件更换也十分便捷。
