注塑模具用全行程伸缩式滑块抽芯机构

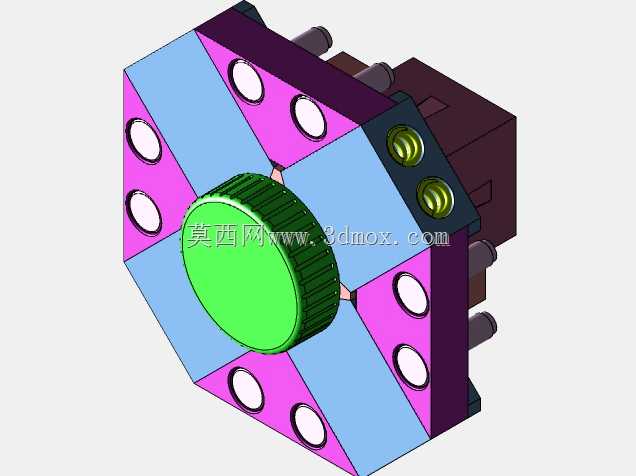

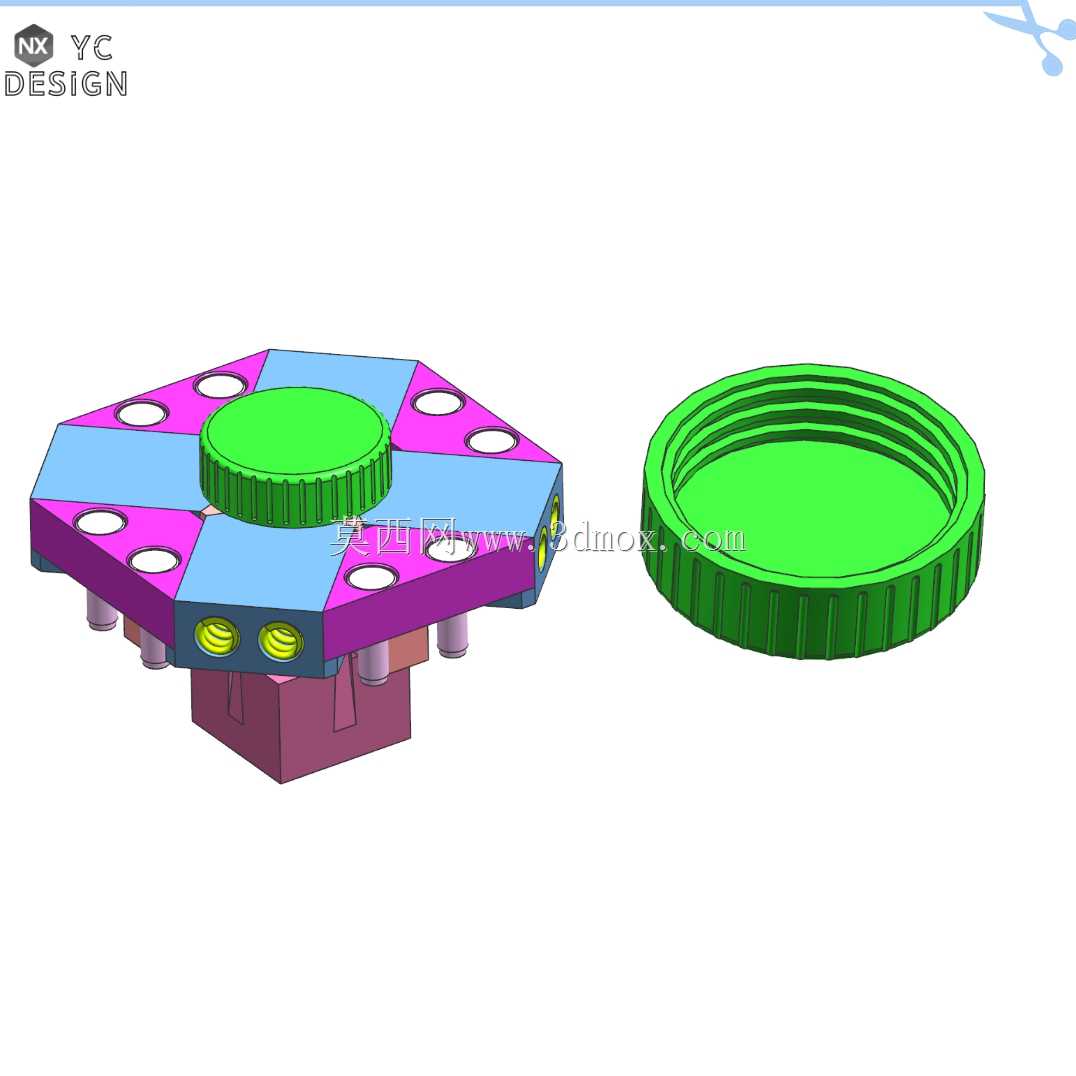

　　这套伸缩滑块机构主要面向带内侧环形倒扣、周向多组倒扣的圆形注塑件量产场景，常见于日化包装瓶盖、小型圆形壳体、带内螺纹预脱模结构的注塑件生产环节，解决传统斜导柱滑块抽芯行程不足、多滑块同步性差、倒扣脱模易拉伤塑件的实际生产痛点。

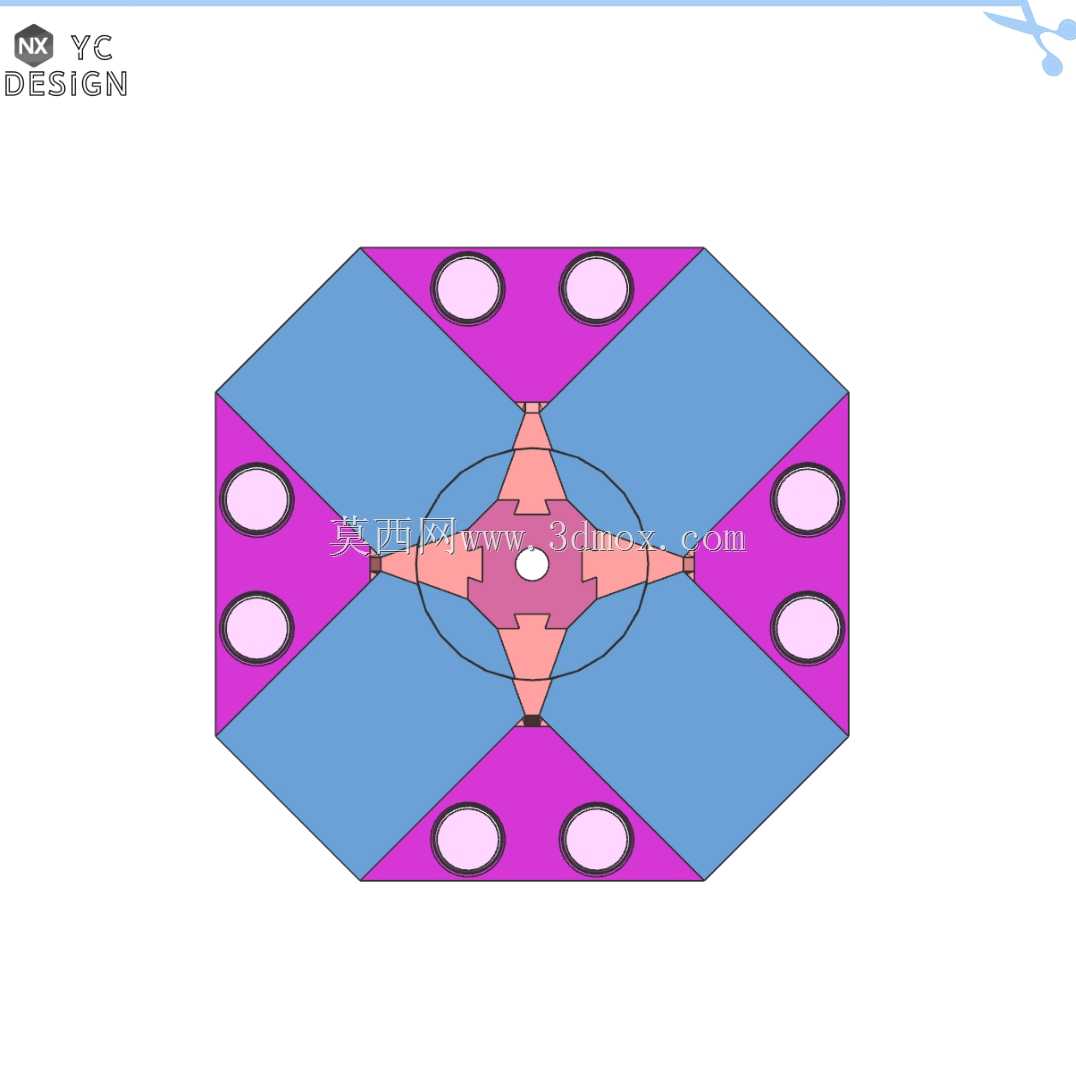

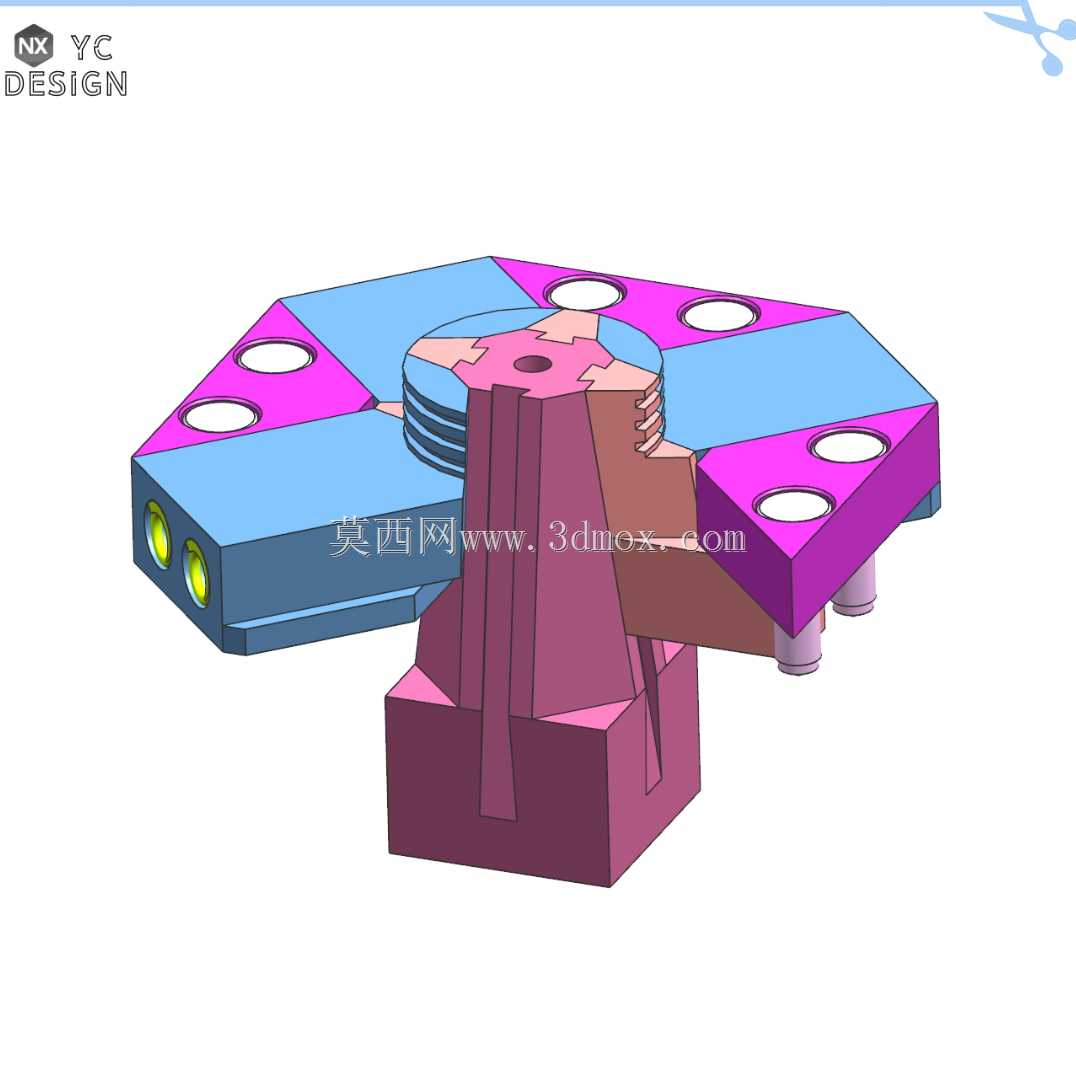

　　从功能实现逻辑来看，该机构采用多瓣式滑块周向均布布局，配合中心驱动块的轴向位移实现所有滑块的同步径向伸缩，开模时中心驱动块随动模后撤，滑块在底部T型导槽的导向下同步向中心收拢，完全脱离塑件内侧的环形倒扣与周向凸点结构，合模时驱动块顶推滑块复位，配合锁紧块承受注塑过程中的型腔内压，避免滑块受料流压力后退产生飞边。

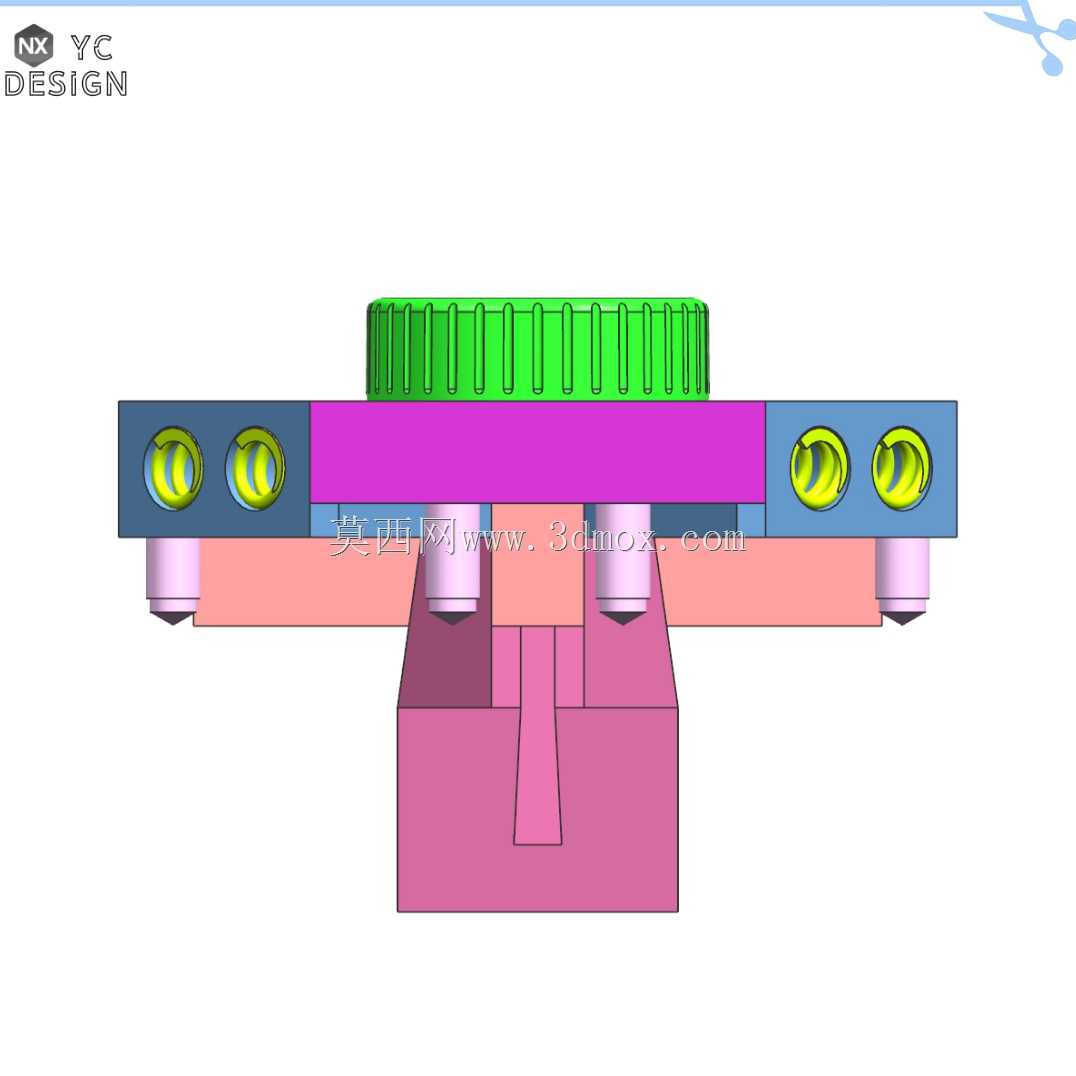

　　设计过程中优先考虑了安装边界的适配性，整体机构采用圆形法兰式安装基面，可直接适配标准模架的动模固定板安装位，周向均布的安装孔位可根据模架规格灵活调整，滑块完全收拢后的径向尺寸小于塑件内孔最小直径，完全伸出后可覆盖塑件内侧全部倒扣成型区域，无需额外加大模架尺寸即可适配120-200吨规格的卧式注塑机安装要求。

　　结构细节上，滑块与驱动块的配合面采用斜度自锁设计，合模到位后配合面的锁紧角度小于摩擦自锁角，无需额外的锁紧楔块即可承受注塑过程中的侧向压力，减少了模具整体的零件数量与装配难度；滑块的成型面可根据塑件倒扣的具体形状做替换式设计，无需改动整体驱动结构即可适配不同规格的圆形塑件生产，降低了同类产品的模具开发周期。

　　实际生产应用中，该机构的抽芯动作完全随开模行程同步完成，无需额外配置液压或气压抽芯驱动元件，减少了模具的外接管路与控制逻辑，降低了生产过程中的故障点；滑块的导槽采用嵌入式耐磨合金镶件，长期生产过程中可单独更换磨损的导槽镶件，无需更换整套滑块主体，降低了模具的维护成本。针对圆形塑件周向倒扣的脱模需求，该机构的同步伸缩特性可保证所有滑块的抽芯位移完全一致，避免了传统多滑块结构因位移差导致的塑件拉伤、变形问题，可适配PP、PE、ABS等多种常用注塑材料的生产工艺要求，成型后的塑件倒扣位置无明显脱模痕迹，尺寸精度可满足IT7级注塑件公差要求。
