杀菌压嘴注塑成型模具结构设计方案

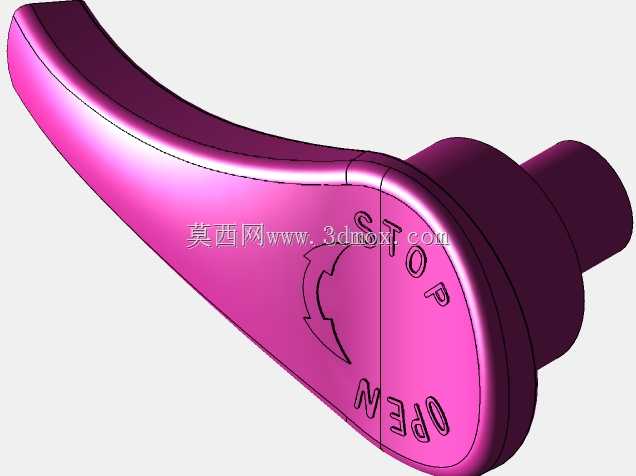

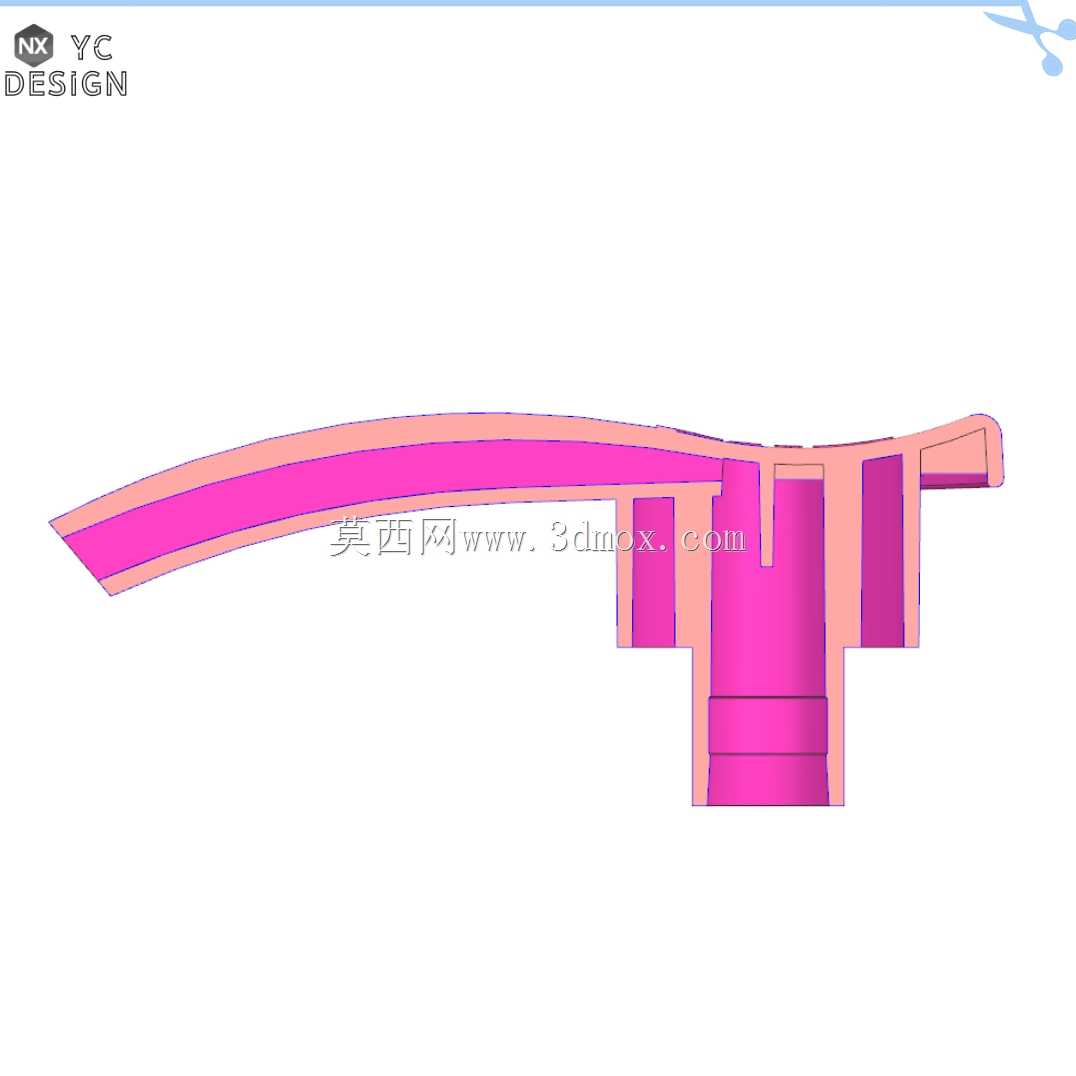

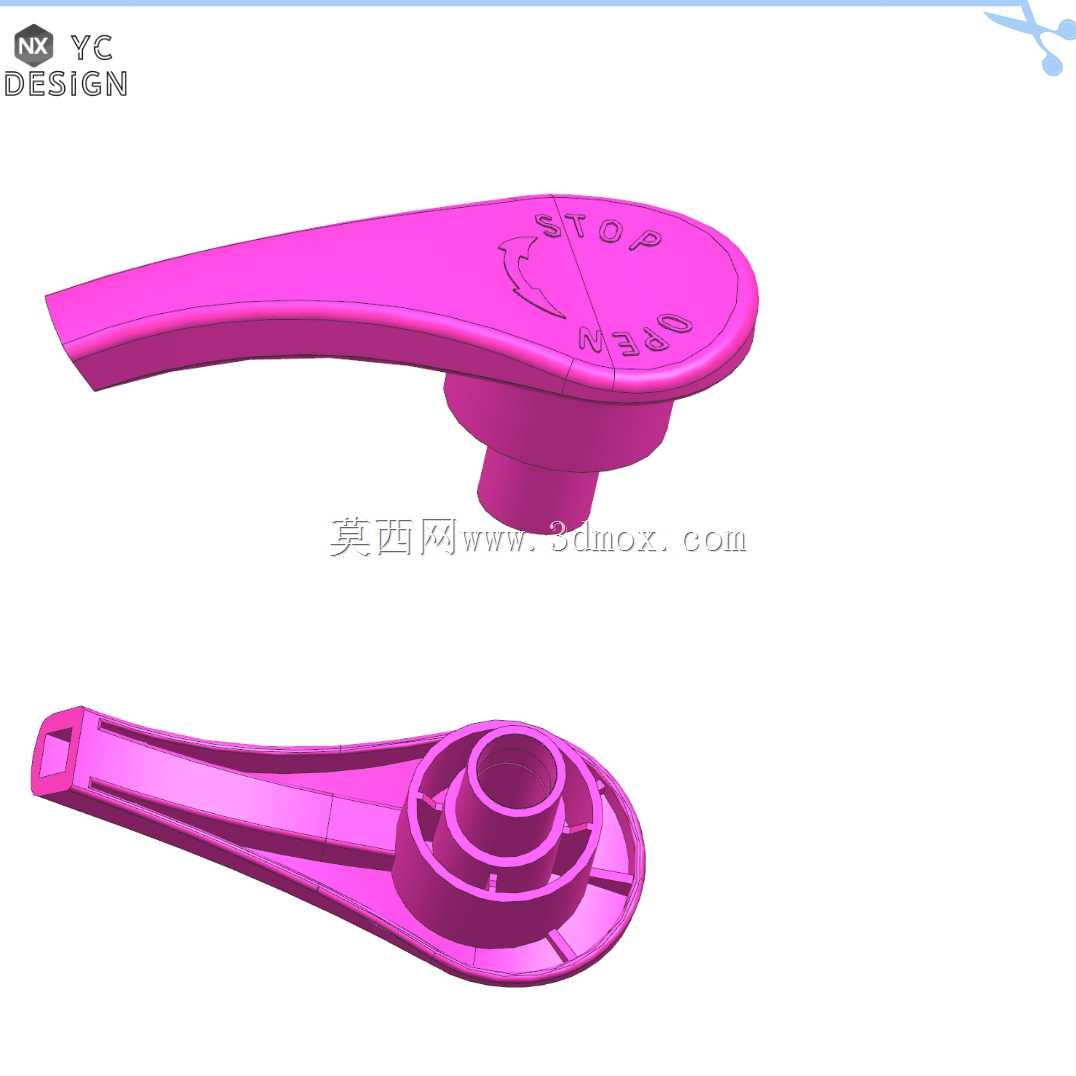

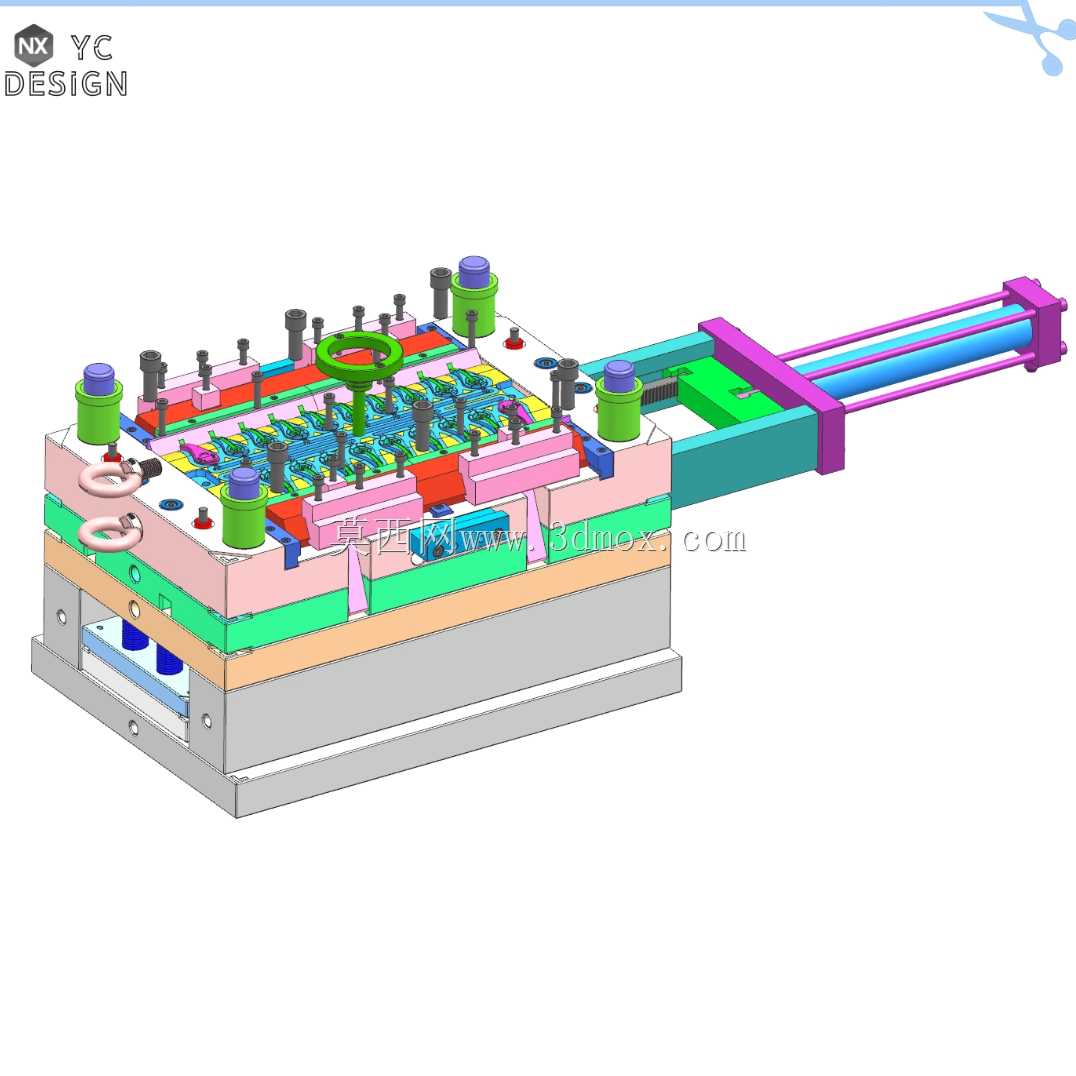

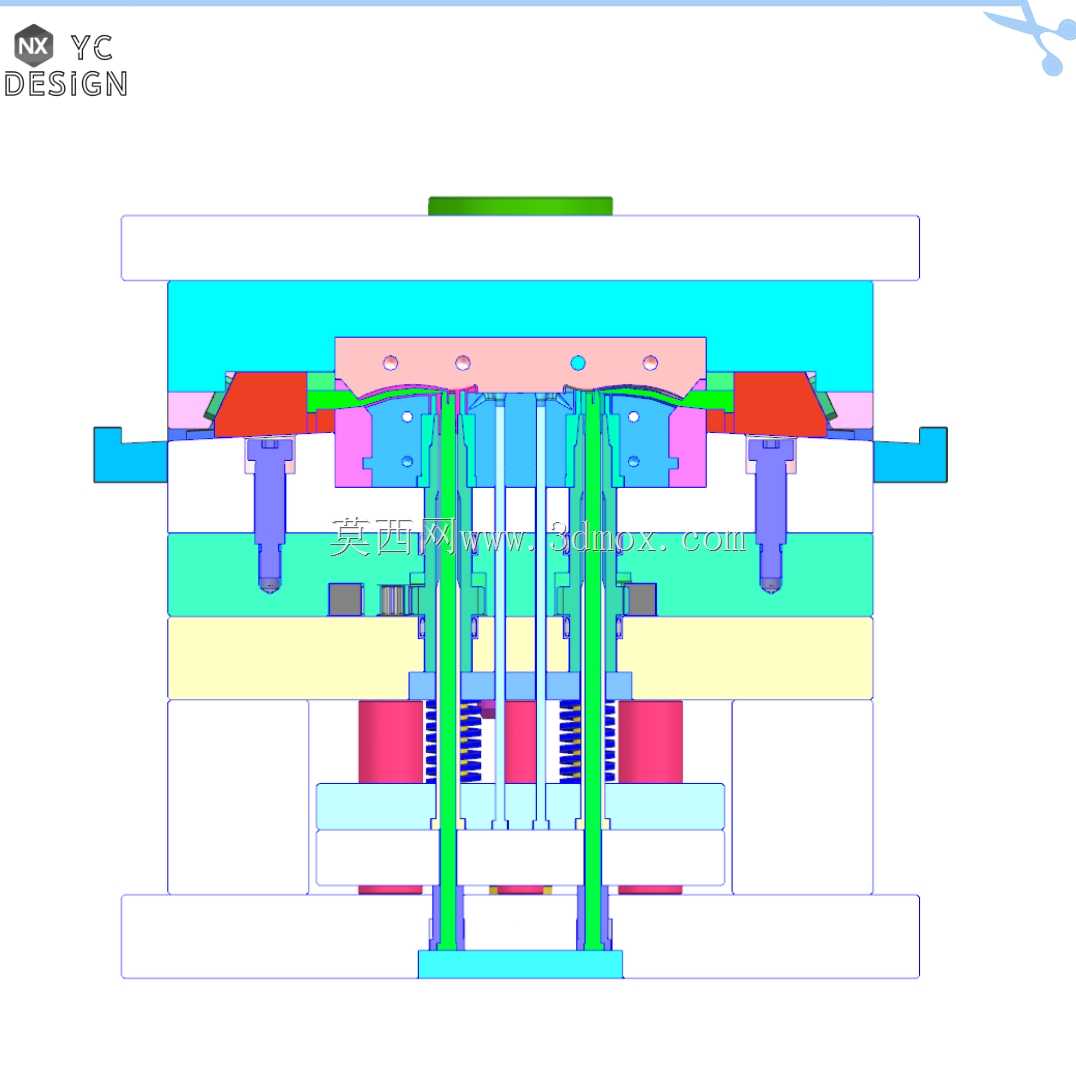

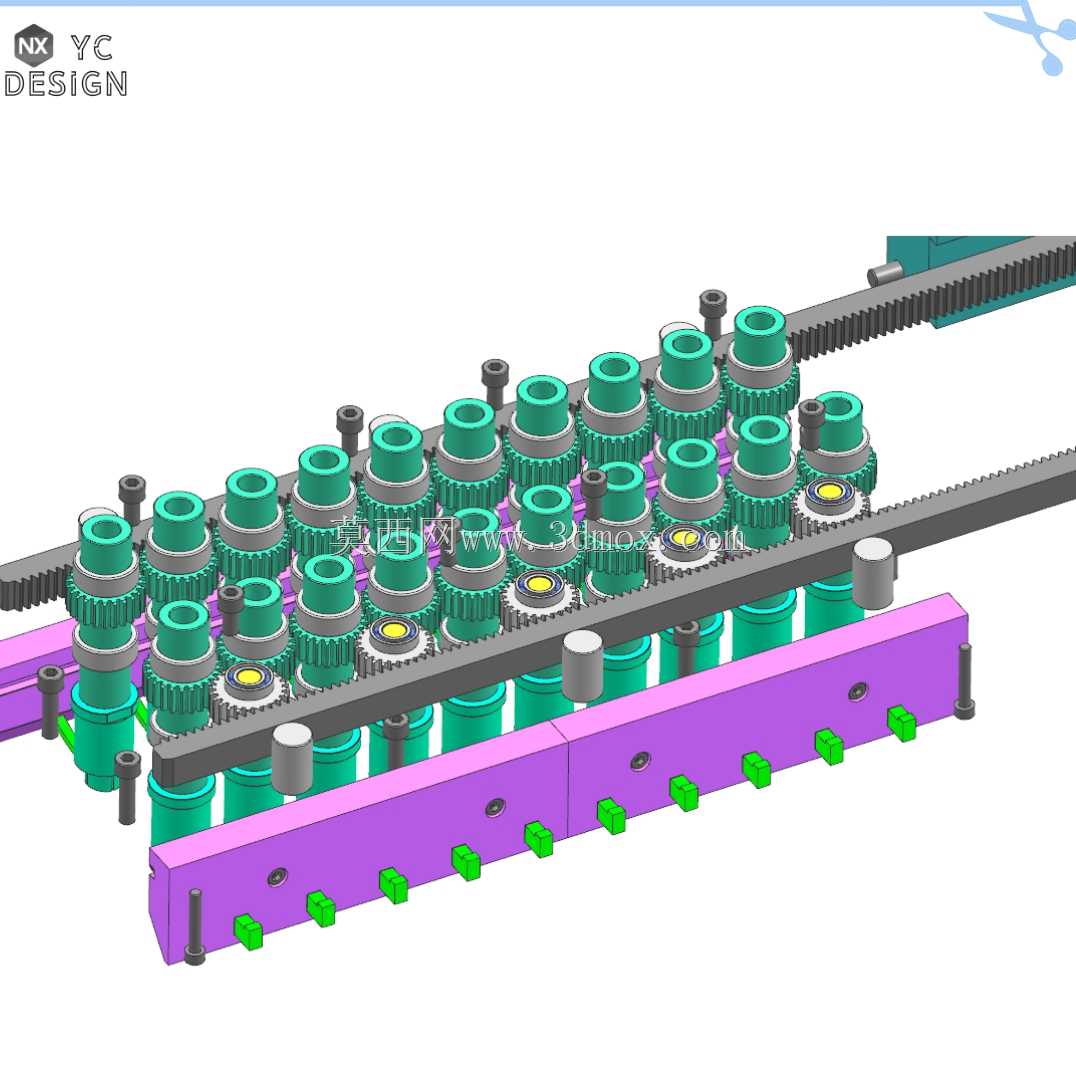

　　这套模具针对消杀类产品配套的压嘴部件做成型开发，适配日常消杀、医用消毒场景下的手持按压式喷嘴类塑件生产，这类压嘴需要兼顾按压回弹的结构强度、出液通道的密封性以及与瓶身装配的尺寸精度，常规两板模结构无法完成侧向出液通道的成型，因此在结构设计上做了针对性的侧向抽芯布局。从整体结构来看，模架采用标准龙记模胚改制，定模侧布置型腔镶件，直接成型压嘴的外观面与顶部按压曲面，型腔表面做镜面抛光处理，避免塑件外观出现流痕、熔接痕缺陷，浇口采用侧浇口进料，开设在塑件与瓶身配合的装配止口位置，后续去除浇口后不会影响外观面质量。动模侧布置型芯组件，成型压嘴的内部流道与装配卡扣结构，考虑到压嘴内部有倾斜的出液通道，模具右侧设置了液压驱动的侧向抽芯机构，

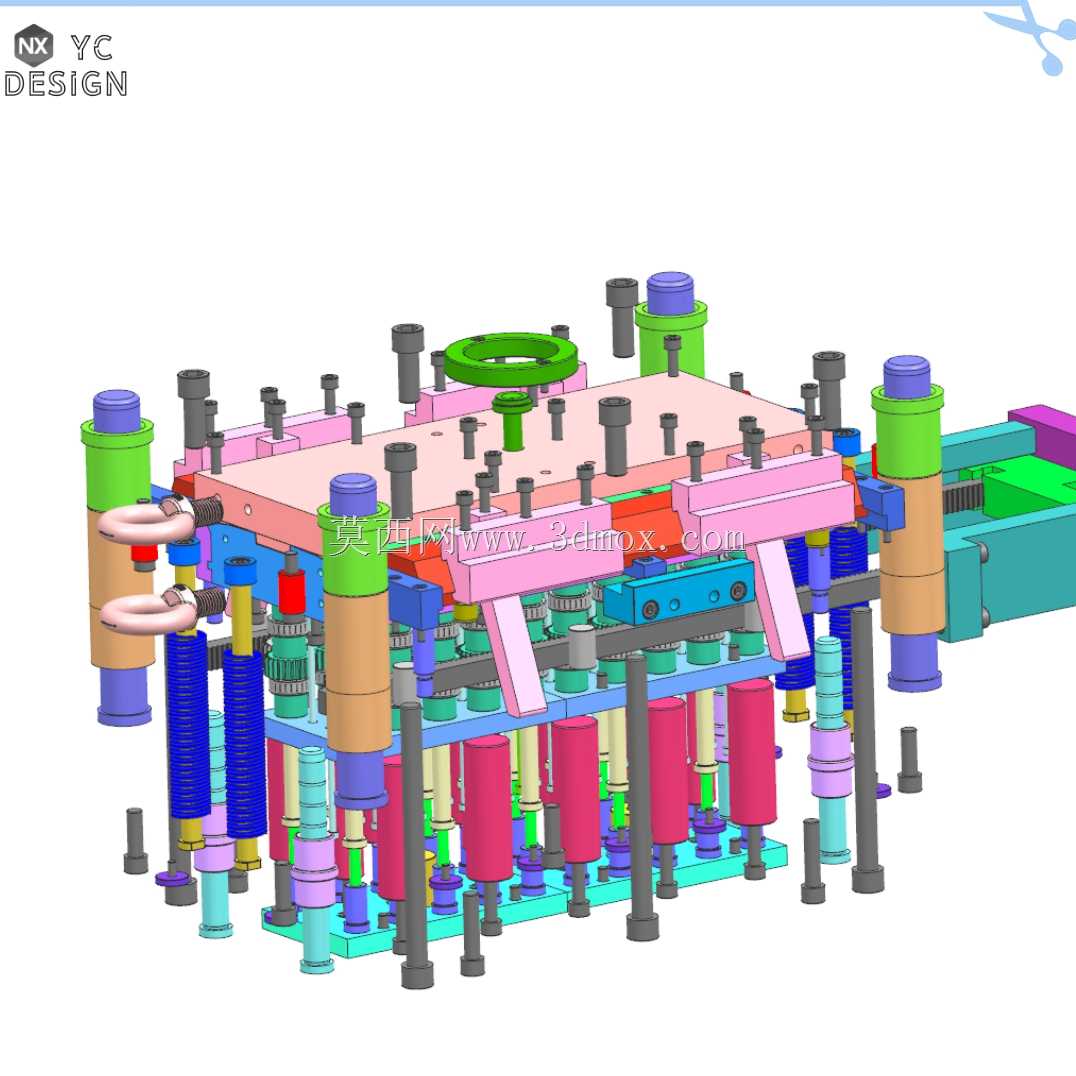

　　抽芯行程根据侧孔深度预留1.5倍安全余量，避免开模时抽芯不足拉伤塑件内壁，抽芯滑块与动模板之间采用压条导向，配合耐磨板减少长期生产的磨损量，保证抽芯运动的重复定位精度。冷却系统采用环绕式水路布局，定模侧水路距离型腔壁12mm，动模侧水路围绕型芯做环形布置，水路直径8mm，进出水接头设置在模具非操作侧，避免与周边注塑机的操作空间产生干涉，保证成型周期内模温均匀控制在60摄氏度以内，减少塑件翘曲变形量。顶出系统采用顶杆+推板组合顶出，针对压嘴的薄壁装配位设置直径4mm的扁顶杆，避免顶出时塑件出现发白、顶穿缺陷，推板作用在塑件的环形装配面上，保证顶出力均匀分布，开模后塑件能平稳脱离型芯，不会出现卡滞、变形问题。

　　模具的整体安装尺寸适配160吨级卧式注塑机的拉杆间距，定位圈直径100mm，主流道衬套的球面半径与注塑机喷嘴匹配，锁模时能完全贴合无溢料风险，所有活动部件均设置了润滑槽，日常生产维护时可定期加注润滑脂，减少运动磨损，整套结构经过模流分析验证，填充时间、保压压力、冷却时间均匹配量产节拍，能满足单腔月产十万件的生产需求，成型后的压嘴尺寸公差控制在±0.02mm以内，可直接与配套瓶身、弹簧组件完成自动化装配，无需二次加工修正。
