带外置第一复位机构的挂钩注塑模具结构

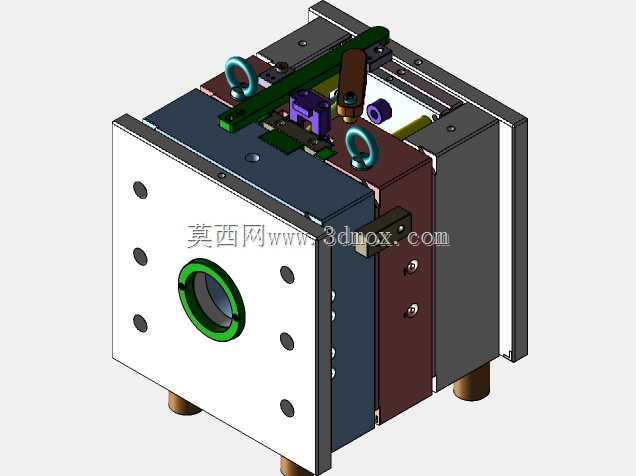

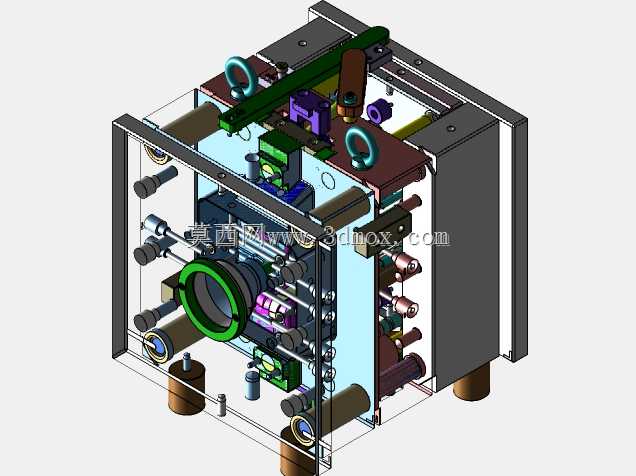

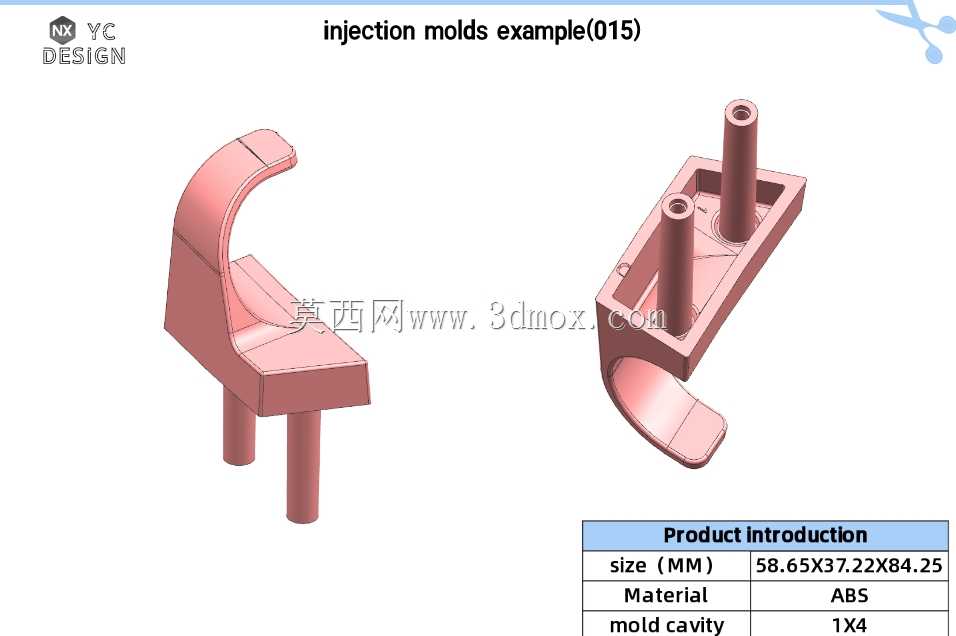

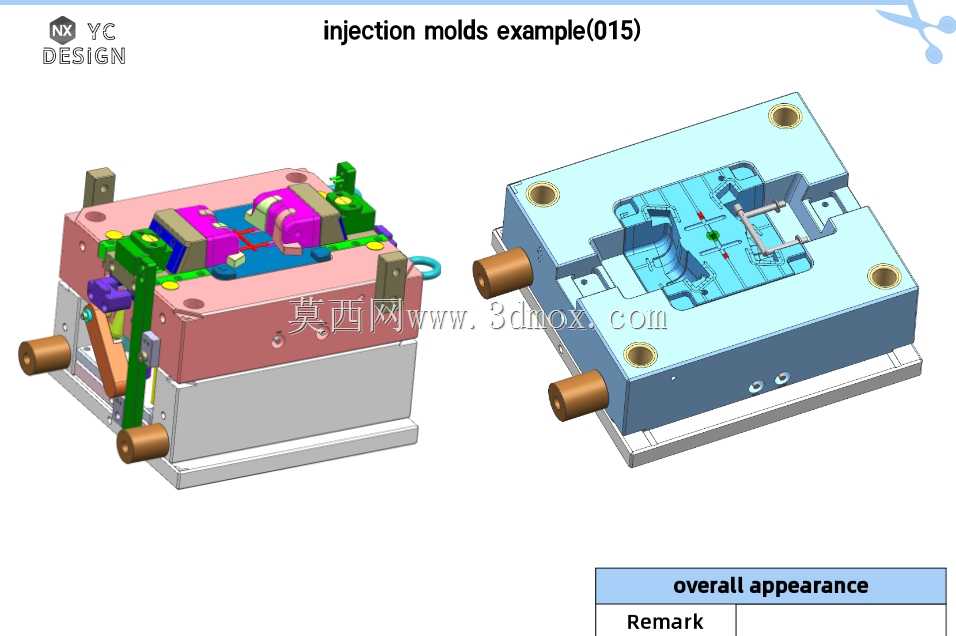

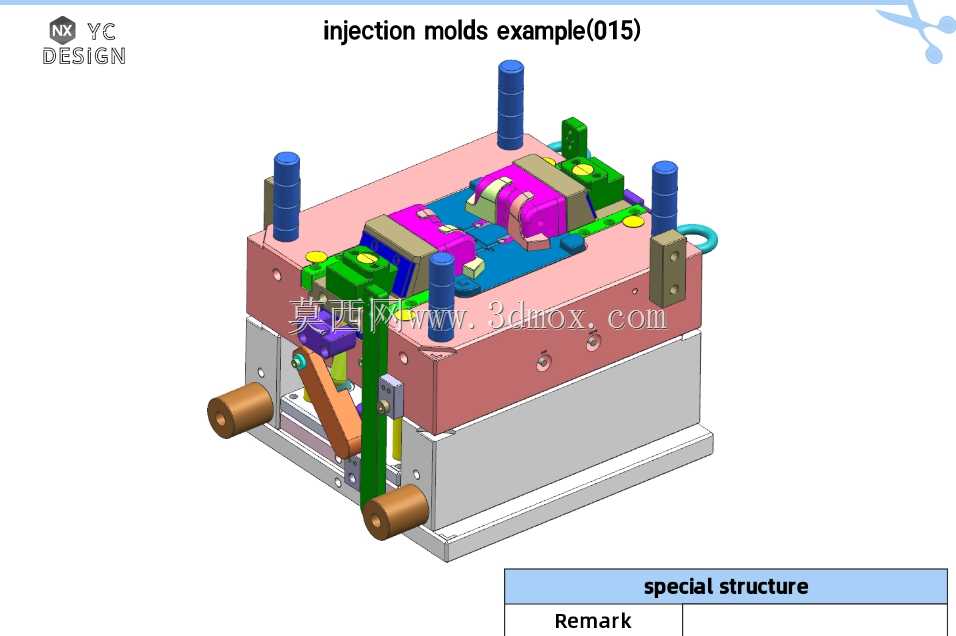

　　这套模具针对小型挂钩类塑料件的批量注塑生产设计，日常应用场景覆盖日用五金配套塑件、小型工业挂接零件的注塑加工环节，适配卧式注塑机的安装标准，模架整体采用标准龙记模坯为基础改制，上下模合模导向依靠四角布置的精密导柱导套完成，导柱采用SUJ2轴承钢淬火处理，表面硬度达到HRC58-62，合模过程中可保证型腔对位精度控制在0.02mm以内，避免成型件出现飞边、错模等缺陷。模具的核心设计亮点在于外置式第一复位机构，区别于常规内置复位杆的结构形式，这套复位结构布置在模架外侧，通过连接摆杆与复位顶杆联动，在开模顶出动作完成后，可在合模前驱动顶针板提前精准回位，避免顶针与滑块、型腔镶件发生碰撞干涉，尤其适配带侧向抽芯结构的挂钩类零件成型，

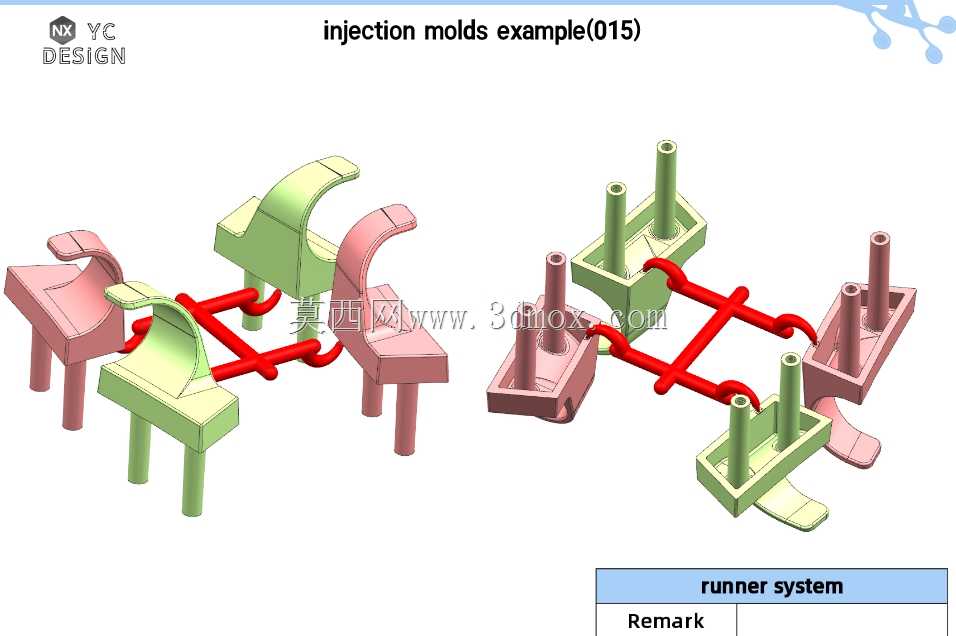

　　因为挂钩本身带有倒扣结构，需要侧抽芯滑块完成倒扣脱模，常规复位结构如果出现回位滞后，很容易在合模时撞坏侧抽芯组件，外置的复位结构可通过直观的外部观察判断复位动作是否到位，日常生产中也方便维护人员快速排查复位故障，不用拆解模架就能检查复位连杆的磨损情况。模具的侧向抽芯结构采用斜导柱驱动的滑块形式，滑块上集成了挂钩倒扣的成型镶件，开模时斜导柱带动滑块沿导轨方向滑移，滑移行程刚好满足倒扣脱模的安全距离，不会因为行程不足导致脱模时拉伤塑件倒扣位置，也不会因为行程过大造成滑块脱出导轨引发生产故障。浇注系统采用侧浇口进料，浇口位置布置在塑件非外观面的边缘位置，成型后浇口残留痕迹小，后续修剪工序工作量低，适合大批量生产时减少后处理工时。

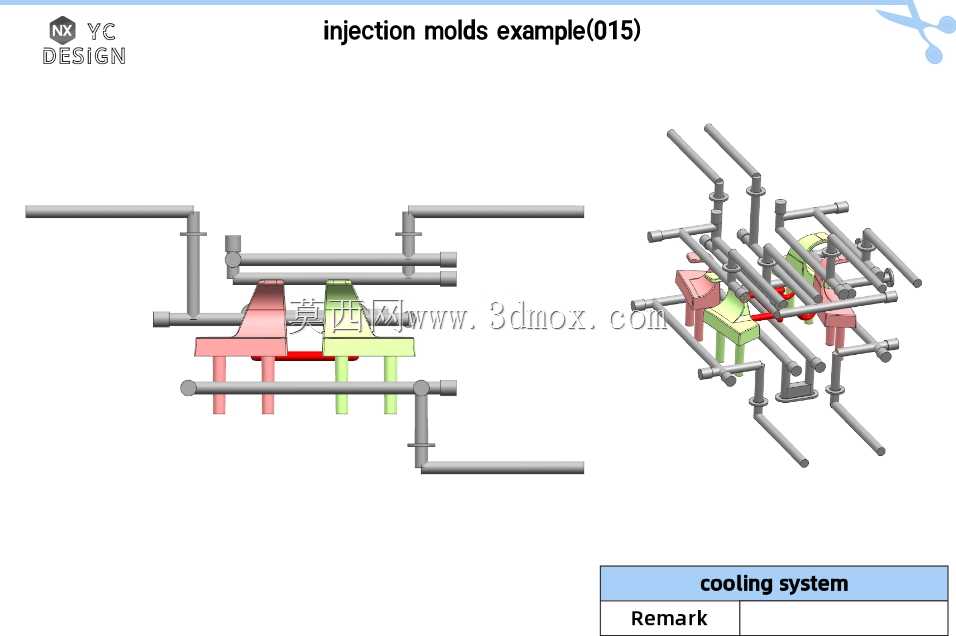

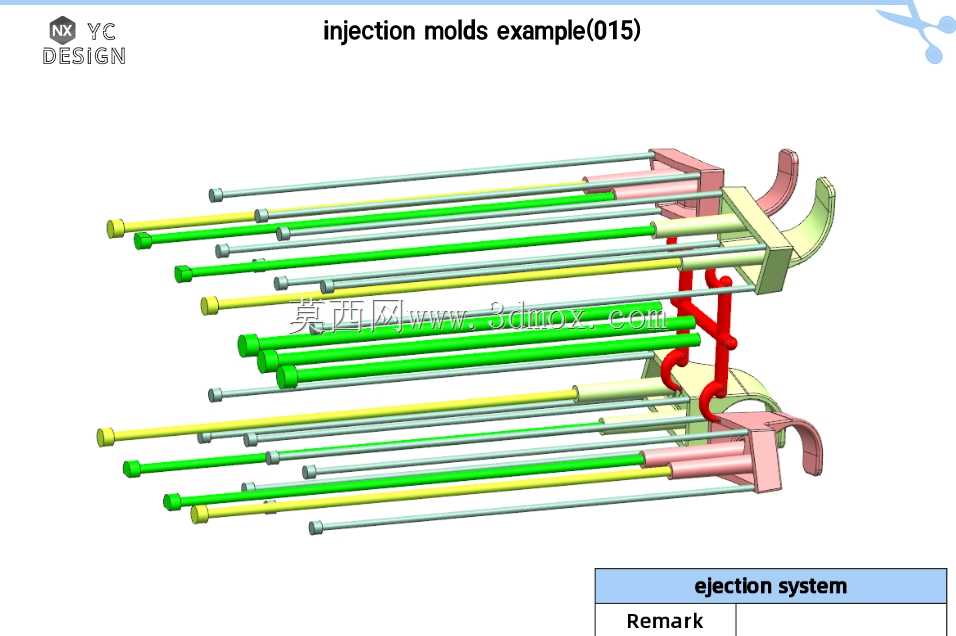

　　冷却回路围绕型腔、型芯分别布置，采用直通式水路搭配隔水片的形式，保证成型过程中模温均匀控制在PP、ABS等常用塑料的适宜成型温度区间，减少塑件成型后的收缩变形，保证挂钩的挂接部位尺寸精度满足装配要求，不会因为翘曲导致挂接配合间隙过大。模具的顶出系统采用圆顶针搭配直顶的组合形式，顶针排布位置避开塑件的受力薄弱区域，顶出时受力均匀，不会顶白、顶穿塑件，顶出行程经过核算，刚好能将塑件从型芯上完全顶出，预留的安全行程可避免顶针板撞到动模底板。整套模具的安装尺寸适配200吨级以内的卧式注塑机，定位圈、浇口套尺寸采用通用标准规格，上机安装时不需要额外改装注塑机的固定板，吊环孔按照模架重量标准布置在模架四角，吊装过程中可保证模架平衡起吊，不会出现倾斜磕碰的问题。
