油缸齿轮驱动螺纹脱模注塑模具结构

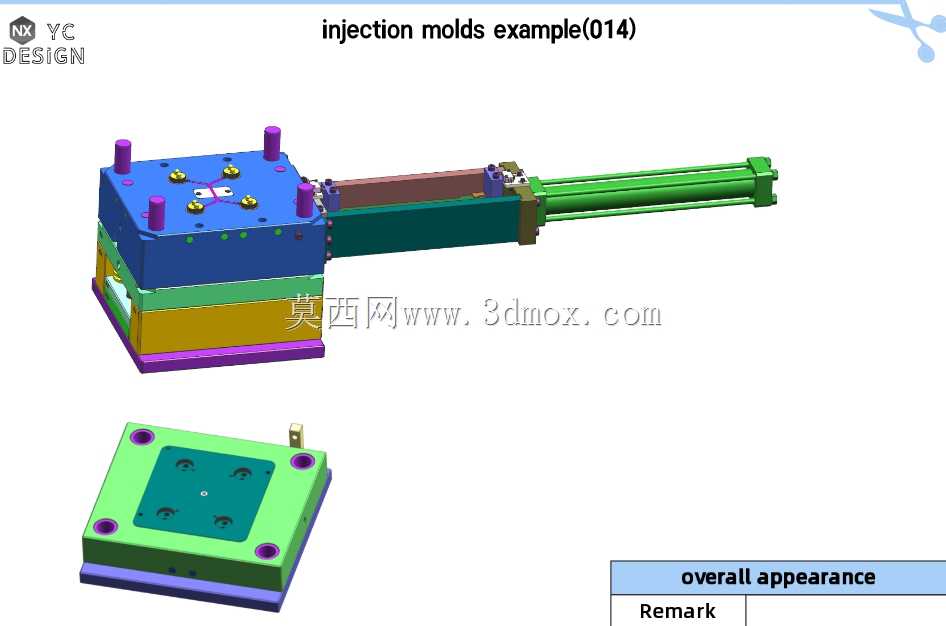

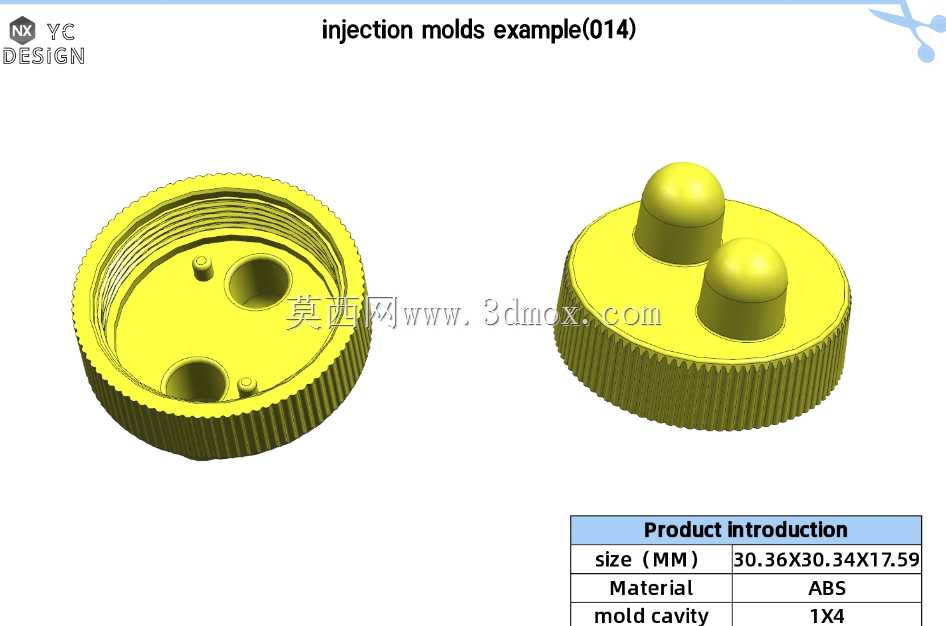

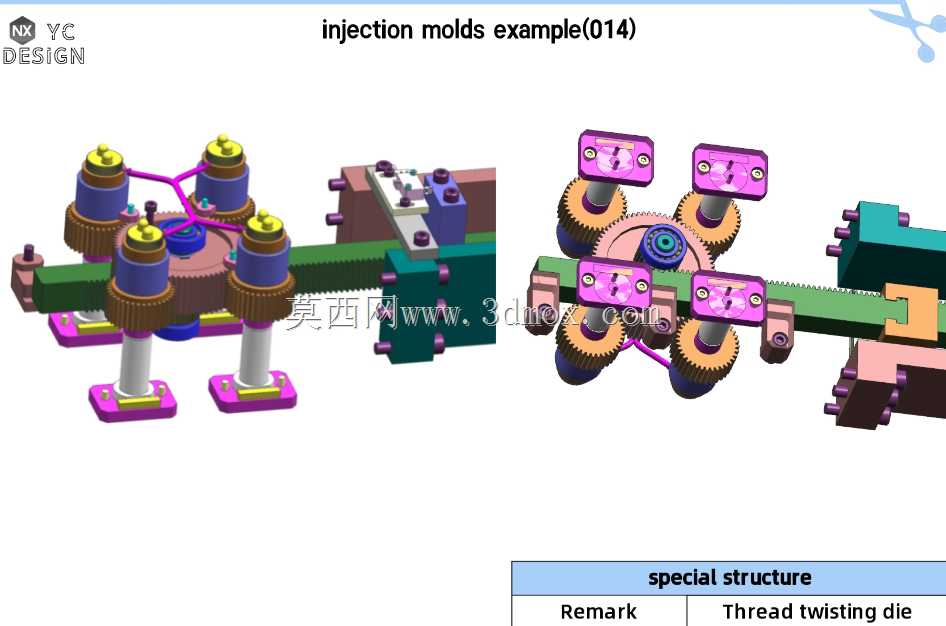

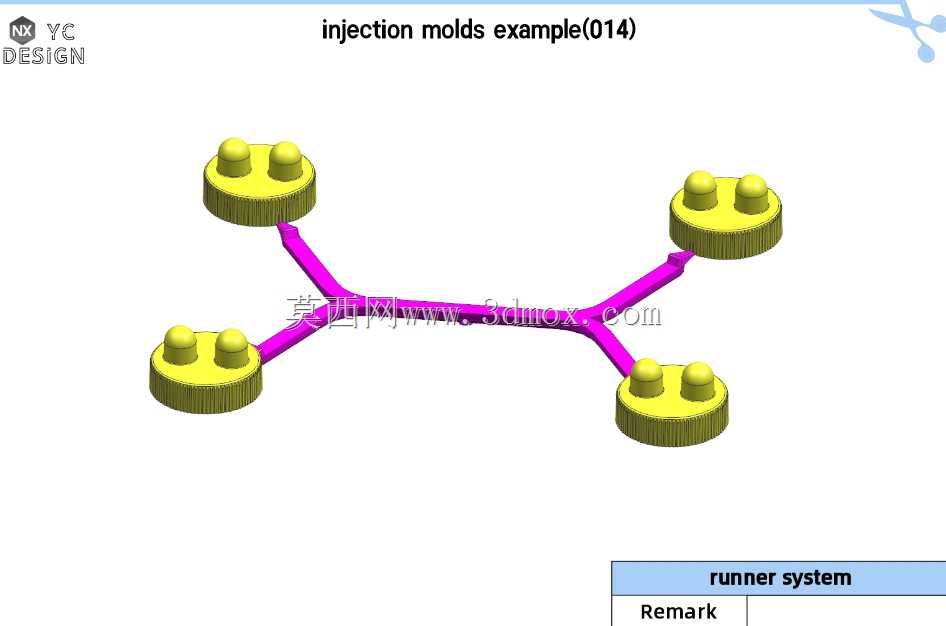

　　这套模具结构针对带内螺纹或外螺纹的注塑件量产场景设计，常见于瓶盖、螺纹接头、小型螺纹结构塑料配件的生产环节，解决传统螺纹脱模结构动作卡顿、脱模行程不足、多腔模同步性差的实际生产痛点。整套脱模动力由线性油缸提供，油缸输出端直接连接平直齿条，齿条沿模具内预设的导轨槽做直线往复运动，齿条与中心传动齿轮啮合，将油缸的线性推力转化为齿轮的旋转扭矩，中心齿轮再同步带动周向均匀分布的四个成型齿轮型芯转动，实现多腔位螺纹的同步旋出脱模，四个型芯的旋转角度、转速完全一致，避免多腔模脱模不同步导致的塑件螺纹拉伤、变形问题。设计阶段首先核算螺纹型芯的脱模扭矩，根据塑件螺纹的牙型、包紧力、成型材料的收缩率选定油缸的额定推力，匹配齿条的模数、齿宽参数，

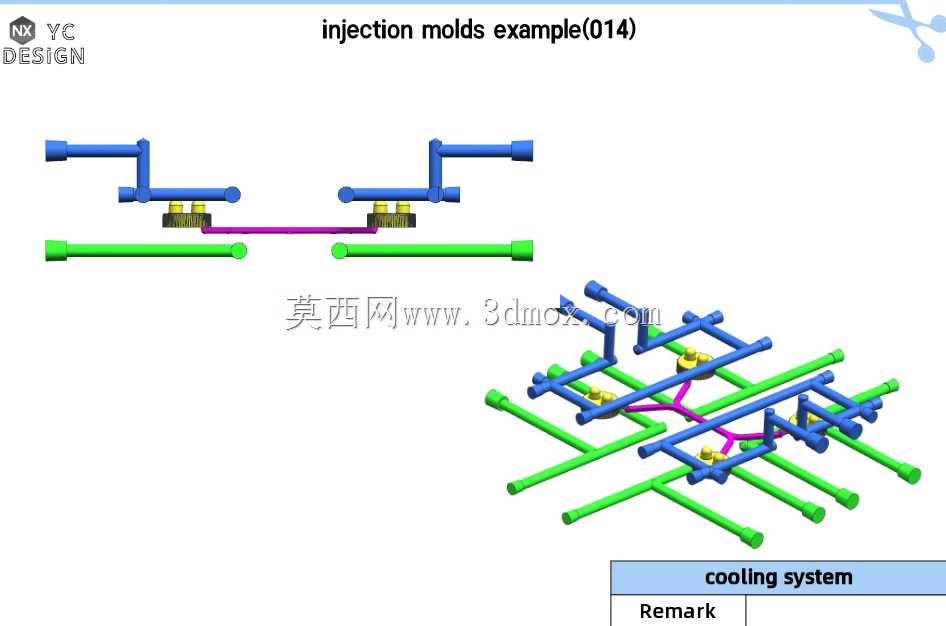

　　确保传动过程中轮齿接触应力在许用范围内，不会出现打齿、磨损过快的问题。周向布置的四个螺纹型芯安装位预留了足够的冷却水道走管空间，每个型芯内部可接入独立循环冷却水路，保证螺纹成型区域的冷却均匀性，减少塑件成型周期内的收缩差异，避免螺纹牙型出现缺料、飞边缺陷。齿条的安装导轨采用嵌入式镶件结构，磨损后可单独更换，无需拆分整套模架，降低后期维护成本。模具的动定模合模定位采用四边导柱导套结构，配合螺纹型芯端部的定位锥面，保证合模时齿轮与齿条的啮合间隙控制在0.02-0.05mm之间，避免传动过程中出现冲击异响。脱模动作逻辑上，开模到设定安全距离后油缸才启动齿条进给，齿轮旋转脱模的行程通过油缸内置磁环开关限位，当螺纹型芯完全旋出塑件螺纹段后，

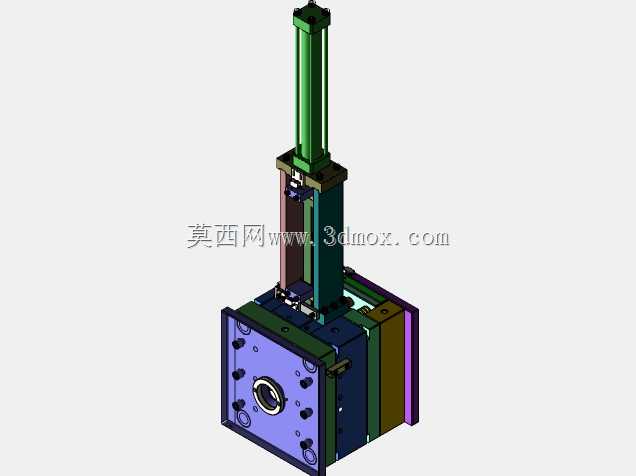

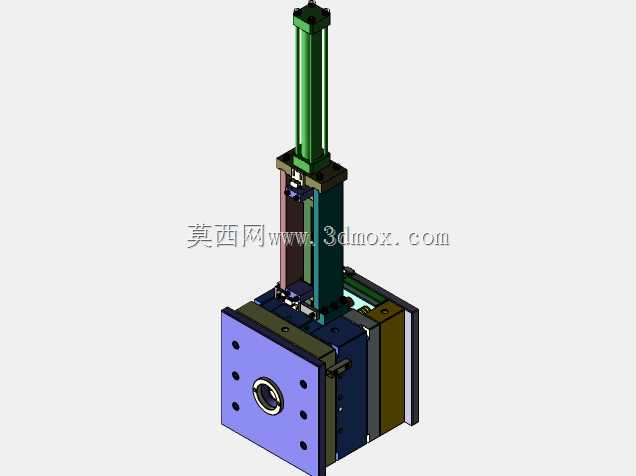

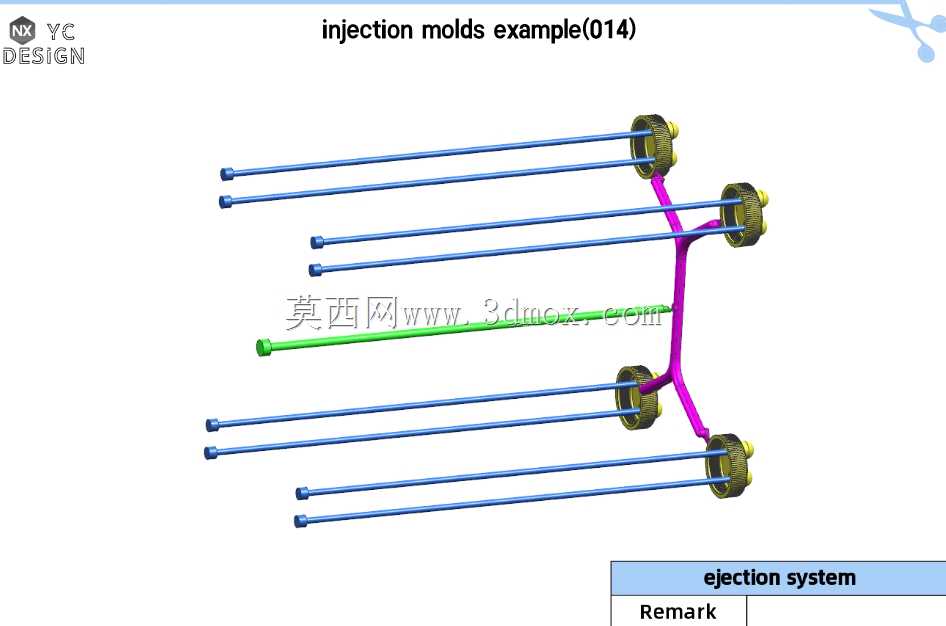

　　油缸停止动作，顶出机构再将塑件从型腔中推出，避免旋脱过程中塑件随型芯转动导致的表面刮伤。整套结构的安装边界适配标准2530模架，各传动部件均做了淬火硬化处理，表面硬度达到HRC58-62，满足大批量注塑生产的耐磨要求，传动部位预留了润滑脂加注通道，定期维护即可保证长期运行的稳定性。
