火电氧化处理塔工业设备三维设计

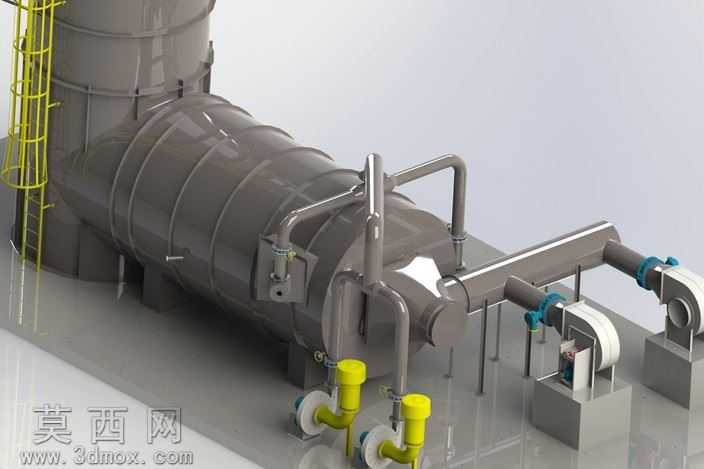

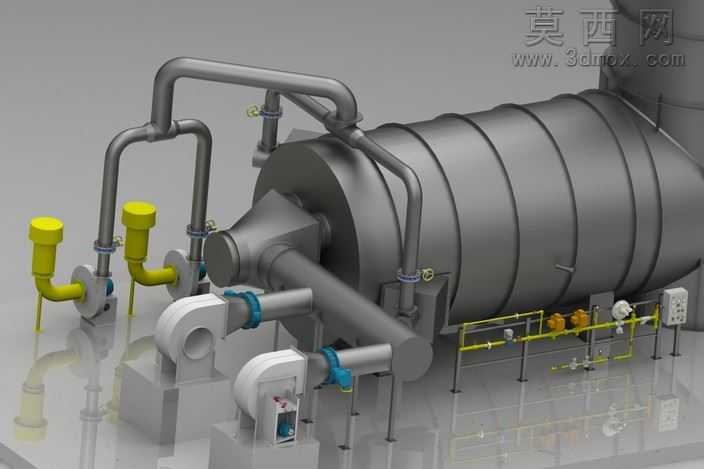

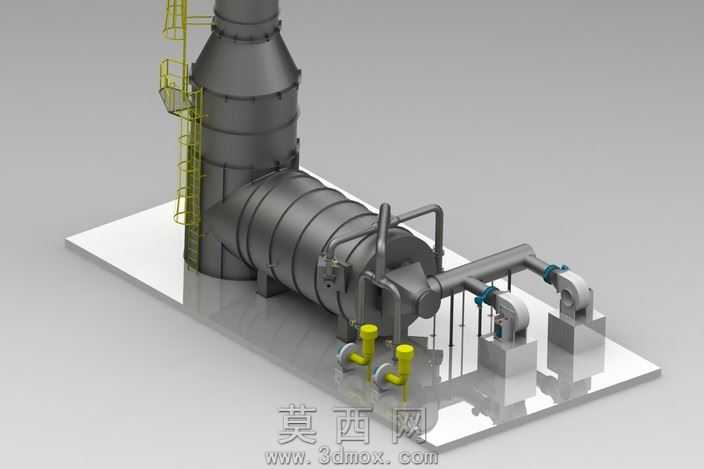

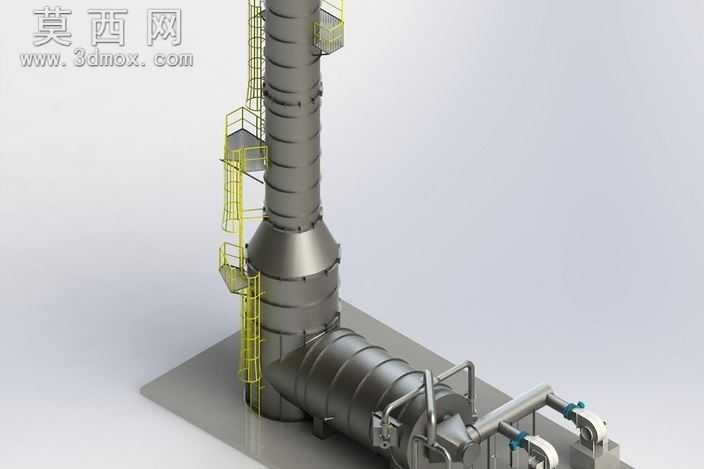

本模型为火电氧化处理专用塔器设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循工业塔器设计规范，对各部件的尺寸比例、装配关系进行精准还原。模型主体包含立式塔体、卧式连接筒体、进出口管道组、外置爬梯与操作平台四大核心部分，塔体采用分段式变径结构设计，下部为扩径过渡段，上部为等径直筒段，每段筒体间通过法兰结构实现可拆卸连接，符合实际工业设备的加工与装配逻辑。材质渲染阶段，塔体与管道主体采用哑光不锈钢金属材质，还原工业设备的金属质感与表面细微磨砂纹理，爬梯与护栏采用亮黄色安全防护漆材质，操作平台采用防滑花纹钢板材质，管道接口处的阀门部件分别做了铸钢阀体与橡胶密封件的材质区分，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近真实工业设备的视觉表现。结构设计上，沿塔体轴向分层布置环形操作平台，每处平台配套直爬梯与安全护笼，爬梯与塔壁通过固定支架刚性连接，平台边缘设置踢脚板与双道护栏，满足高空作业的安全防护要求；塔体下部连接的卧式筒体设置有人孔、观察口与多组工艺接管，接管处配套法兰、阀门与弯头组件，管道走向遵循流体输送的阻力最小原则，弯头处采用标准曲率半径设计，阀门手轮的操作空间预留充足，符合现场操作的人机工程要求。设计过程中优先考虑设备的模块化拆分逻辑，塔体分段、平台组件、管道附件均可独立拆分，便于后续开展工程出图、装配模拟、施工交底等工作，模型的细节层级覆盖了加强筋、连接板、紧固件等细小结构，无结构缺失与干涉问题，整体装配关系清晰，可直接用于火电氧化工艺段的设备布局演示、结构校核与教学展示场景。
