松下LumixFZ50相机节点平移倾斜支架结构

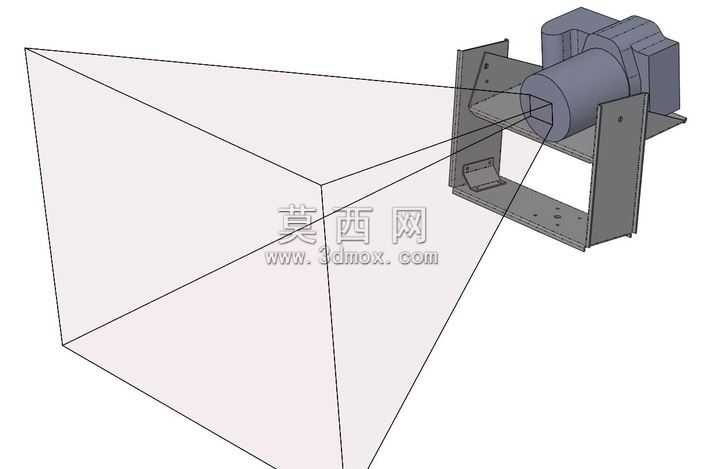

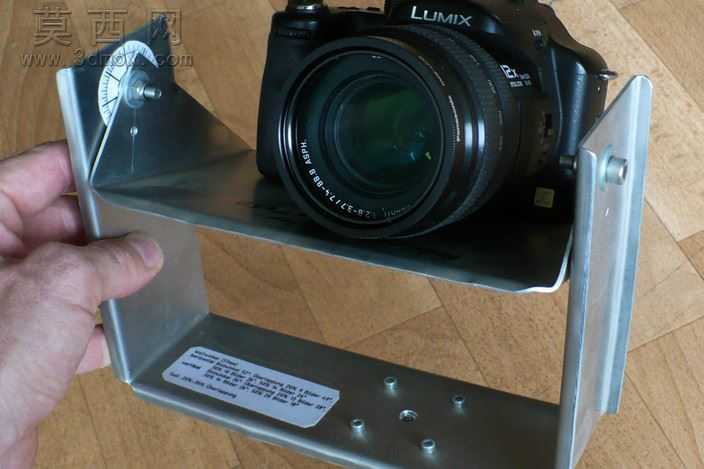

本模型针对松下LumixFZ50相机的节点点位平移倾斜适配需求开展三维建模设计，建模过程中首先梳理相机安装基准与节点定位的核心逻辑，明确节点位置是保障全景拍摄视差消除的关键基准，因此在结构设计阶段优先锁定相机光心节点的坐标参考，以此为核心搭建金属板支架的整体框架。建模时采用自底向上的装配思路，先完成两侧立式支撑钣金件的结构绘制，对支撑件上的安装定位孔、减重槽、弯折加强结构逐一进行特征建模，保证钣金件的弯折角度、孔位同轴度完全匹配相机安装与机构运动的行程需求；随后完成中部承载托板的结构设计，托板上预留相机固定螺孔位置，同时设置平移导向的配合面，保证相机可沿指定轴向完成节点位置的微调平移。倾斜机构的建模重点关注转动副的配合间隙，在支撑件与托板的铰接位置预留合理的转动空间，同时设置角度限位结构，避免倾斜运动过程中出现相机磕碰、行程超界的问题。材质设置阶段，将金属支架部分赋予哑光冷轧钢板材质，调整材质的粗糙度、金属度参数还原钣金件的真实质感，相机机身部分赋予工程塑料与磨砂金属结合的材质属性，镜头部分添加玻璃材质的折射、反射效果，提升渲染真实感。设计过程中特意保留了结构的边界参考，通过视场锥线的可视化建模，直观呈现相机安装后的视场覆盖范围，验证节点位置调整后视场与支架结构的干涉情况，确保平移、倾斜动作全程支架不会进入拍摄视场。整体模型虽然定位为方案验证用的边界案例模型，但完整还原了节点调整支架的核心运动逻辑与安装结构，所有配合面、安装孔位均按照实际装配公差进行建模约束，可直接用于同类摄影节点调整配件的结构参考、运动仿真验证，也可作为摄影器材结构设计的教学参考案例，帮助理解全景拍摄节点校准的结构实现方式。
