格勒式反致制度锥齿轮传动装置

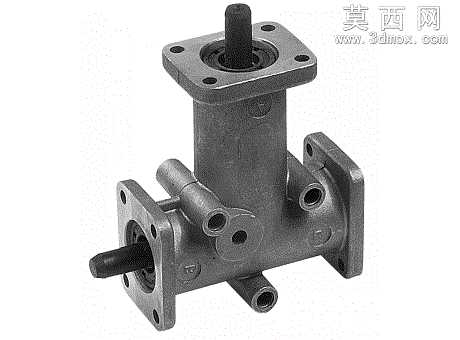

本模型为格勒式反致制度锥齿轮传动装置，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械设计规范，对装置的每一处结构细节进行了1:1还原。模型整体采用多法兰安装面结构，三个方向的方形法兰安装座均预留了标准螺栓安装孔，可适配不同安装场景的固定需求，输入输出轴分别从两个垂直方向伸出，轴端做了适配传动连接的结构处理，保证动力传递的同轴度与稳定性。建模阶段优先采用草图驱动的特征建模方式，先绘制各法兰端面的基准草图，通过拉伸、切除命令生成主体壳体结构，再对壳体上的各油路接口、定位凸台进行细节刻画，接口处的倒角、安装孔的沉头结构均按照实际加工标准制作，还原了铸件壳体的真实结构特征。内部锥齿轮啮合结构在建模时严格按照锥齿轮传动的啮合参数进行齿形绘制，保证齿面的啮合间隙与接触精度符合传动设计要求，壳体上的旁通管路接口采用薄壁拉伸特征制作，还原了管路连接的接口尺寸与安装定位结构。材质渲染阶段，主体壳体采用铸钢材质进行表现，通过调整材质的粗糙度、金属度参数还原铸件表面的哑光金属质感，轴类零件采用调质钢材质，表面做了轻微的高光处理以区分加工面与铸造面，各安装孔的内壁做了细微的纹理处理，还原机械加工后的表面质感。设计思路上，该传动装置用于实现垂直交错轴之间的动力传递与换向，反致制度的结构设计可保证传动过程中的反向锁止能力，避免动力反向输入造成的机构失效，多接口的壳体设计集成了润滑、泄压的辅助功能，无需额外加装外接管路即可实现装置的自润滑运行，整体结构紧凑，安装适配性强，可直接用于传动系统的虚拟装配、运动仿真以及工程出图参考，模型的所有特征均保留参数化编辑能力，可根据实际设计需求调整安装尺寸、轴径、齿轮参数等关键尺寸，适配不同的传动工况需求。
