手动卷帘门结构三维设计数模

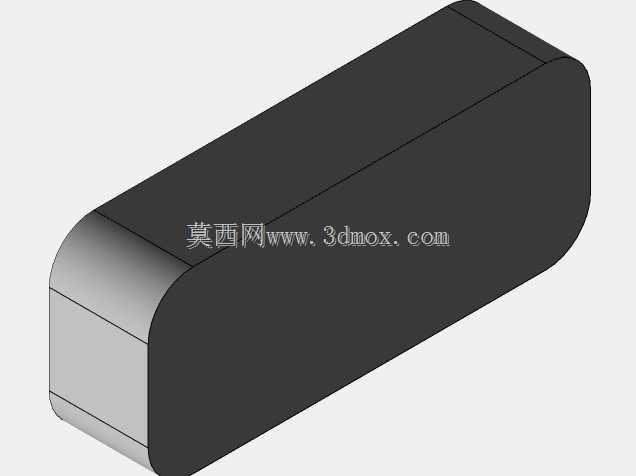

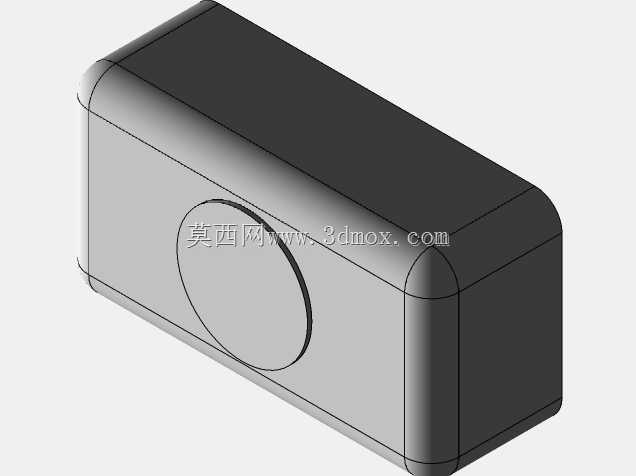

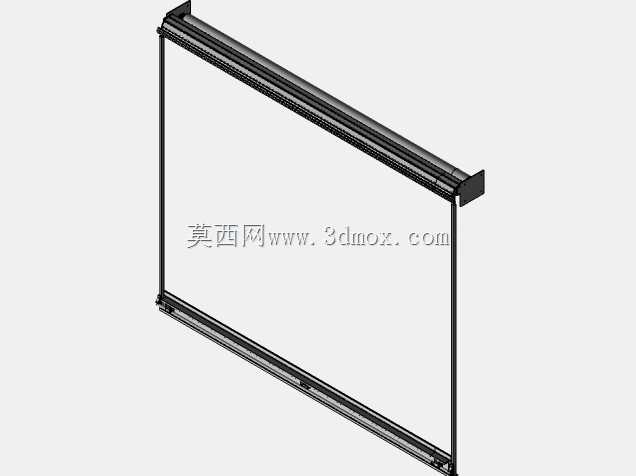

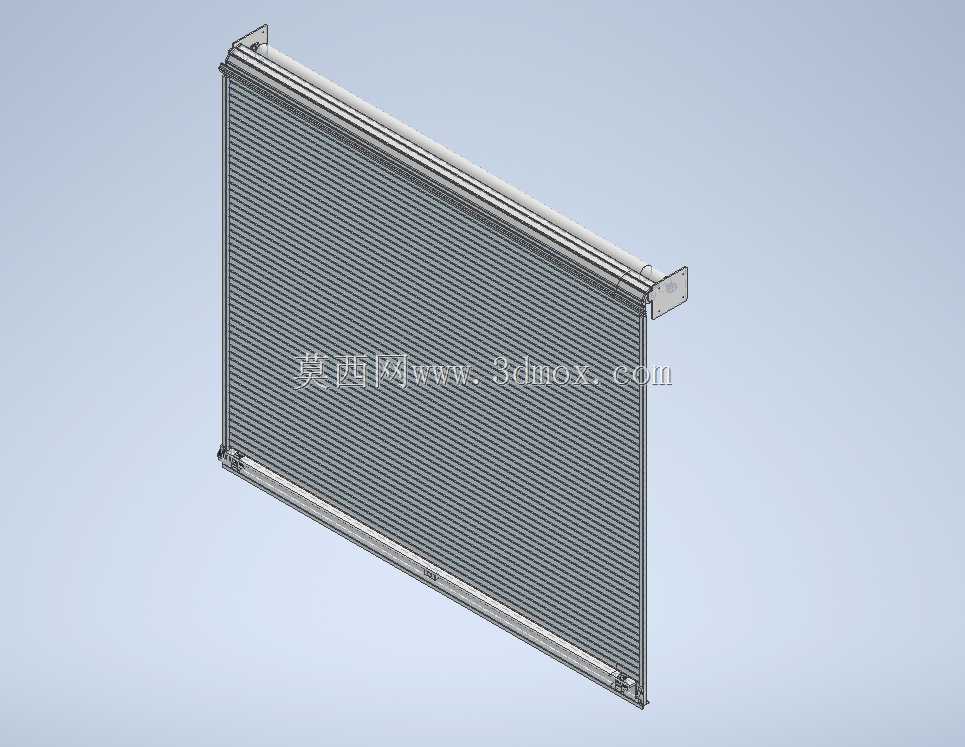

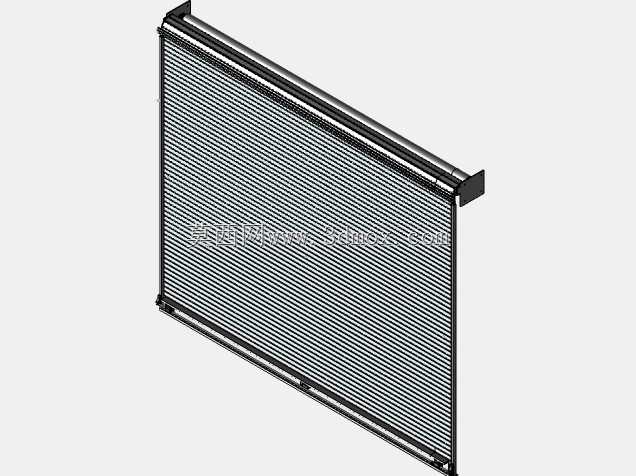

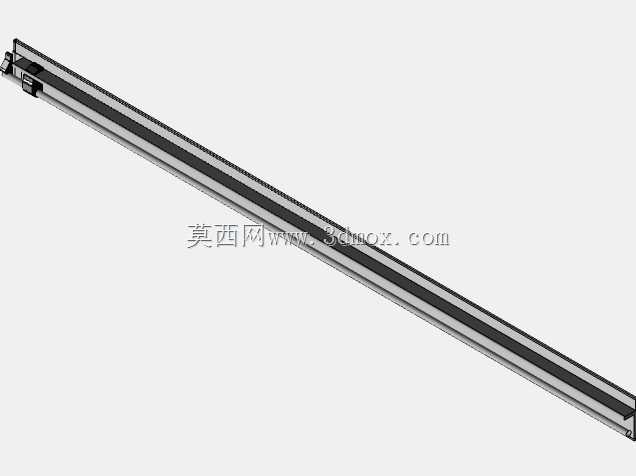

　　手动卷帘门的三维数模完整还原了实体产品的装配逻辑与结构细节，这类门体结构广泛应用于临街商铺、小型仓储隔间、设备防护隔间、民用车库等场景，依靠手动施力实现帘面的收卷与下放，无需额外布设电力驱动线路，在无供电配套、低频次开关门的使用场景下具备极高的适配性，相比电动卷帘结构故障率更低，日常维护成本也更可控。从实际使用功能来看，该结构闭合状态下可实现空间分隔、基础防盗、遮挡防尘的作用，收卷状态下帘片完全收纳于顶部卷轴腔体内，不会占用门洞两侧及下方的通行空间，对于门洞宽度有限、侧向安装空间不足的安装点位十分友好。设计过程中首先明确了安装边界的尺寸约束，对应门洞适配宽度为1000mm、高度为800mm的安装场景，

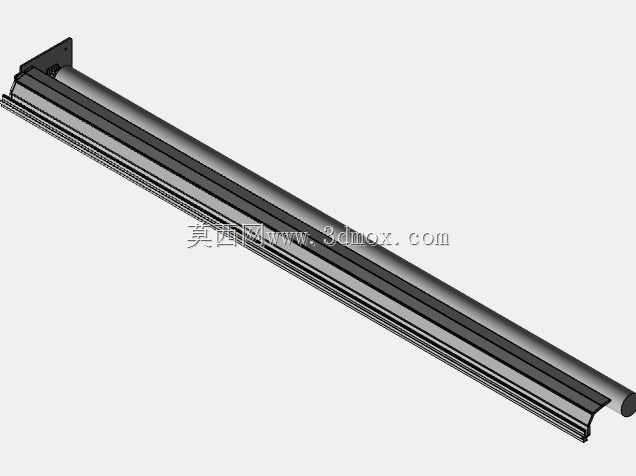

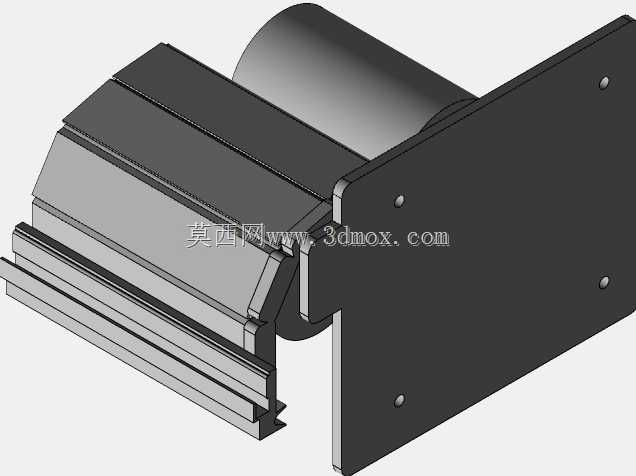

　　整体结构的安装固定点分布在卷轴两端的侧装支架上，支架通过紧固件与门洞两侧的墙体或门框结构连接，安装时仅需保证两侧支架的同轴度，即可保障卷轴转动顺畅无卡滞。整个门体的核心受力部件为顶部的卷轴组件，卷轴采用空心圆管结构，在满足抗扭强度要求的前提下尽可能降低自身重量，减少手动操作时的施力负荷，卷轴内部集成了扭簧平衡机构，这部分结构的参数匹配是设计核心，扭簧的预紧扭矩需要与帘片整体重量形成平衡，使得操作人员在拉动帘片升降时仅需克服很小的运行阻力，同时可以让帘片在任意升降位置保持悬停，不会出现自动下坠或者自行回弹的问题。帘片部分采用连续互锁的铰接结构，相邻帘片通过卷边咬合的方式连接，既可以保证帘面闭合时的整体平整度，

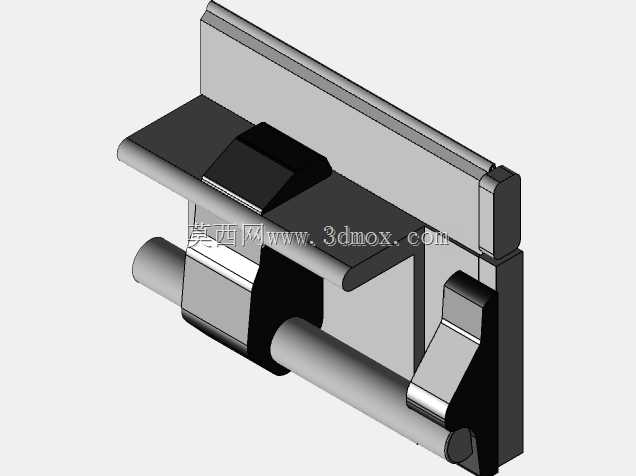

　　又能在收卷时沿着卷轴的圆周方向顺畅弯曲缠绕，每一片帘片的截面都做了加强筋造型，在薄板材料的基础上提升了帘面的抗冲击能力，避免受外力挤压出现凹陷变形。底部的底梁做了加厚处理，重量略大于上部帘片，既可以在帘面下放时依靠自重保证帘片顺畅下滑到位，又能在闭合状态下与地面的贴合度更好，减少底部缝隙，底梁上预留了手动锁具的安装位，可配套加装十字锁或者勾锁，实现闭合后的锁止防盗。两侧的导轨采用C型槽结构，帘片两侧的边部嵌入导轨槽内，导轨槽内预留了合理的滑动间隙，既可以避免帘片在升降过程中脱轨，又不会因为间隙过小导致滑动卡滞，导轨的截面做了翻边处理，消除安装和使用过程中的锐边割手风险。整个装配结构的干涉检查在三维建模阶段已经完成，

　　所有活动部件的运动行程都做了模拟验证，包括帘片从完全收卷到完全下放的全行程运动、扭簧的扭转角度范围、支架与卷轴的转动配合间隙，都匹配实际安装使用的公差要求，不存在结构干涉或者运动死点。针对不同的安装场景，该结构的支架固定孔位做了通用化设计，既可以适配墙体侧装，也可以适配门洞内装的安装方式，不需要额外改动主体结构即可调整安装形式。帘片的互锁结构在设计时也考虑了加工工艺性，对应的成型工艺可采用冷弯辊压连续生产，装配时无需额外的铰接销轴，依靠帘片自身的卷边结构即可实现铰接连接，大幅降低生产装配的工作量。在实际选型应用时，可根据实际门洞的尺寸参数，等比例缩放帘片长度、卷轴长度以及导轨长度，扭簧的参数则需要根据缩放后的帘片总重量重新匹配扭矩，保证操作手感的一致性。该数模完整还原了所有零部件的装配关系，包括细小的紧固件、限位挡块、锁扣结构都做了1:1的建模还原，可直接用于结构参考、工程出图或者生产工艺验证，不需要再额外补全缺失的结构细节。
