吹风机外壳注塑成型模腔加工结构

　　这套模腔结构针对手持吹风机外壳的注塑成型工序开发，核心作用是在注塑机合模后，与动模型腔配合形成封闭的注塑容腔，完成ABS或改性PP材质的吹风机外壳一体成型。从实际加工场景来看，这类模腔多安装在卧式注塑机的定模安装板上，安装边界需要匹配对应吨位注塑机的拉杆间距、定位圈尺寸与锁模螺孔位置，模架整体采用标准模胚改制，型腔部分直接在预硬钢料块上铣削成型，省去了额外镶件的装配累积误差，适合小批量试模或者教学实训场景使用。

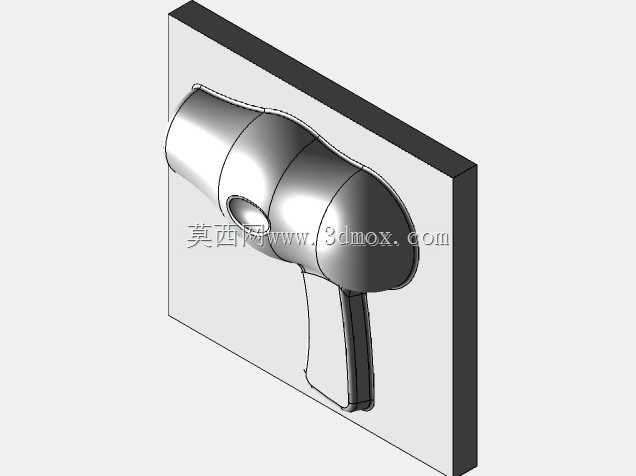

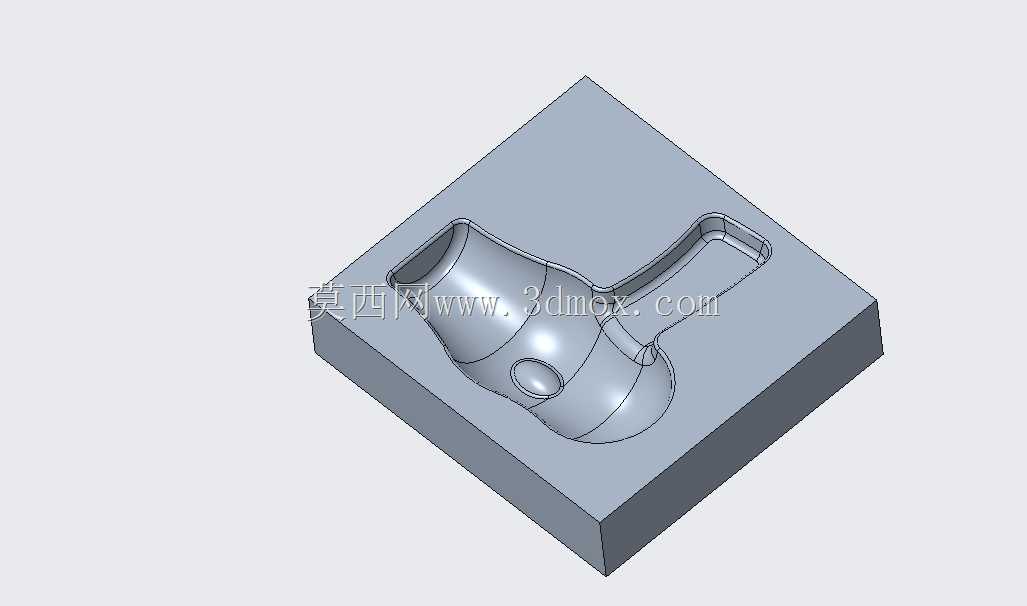

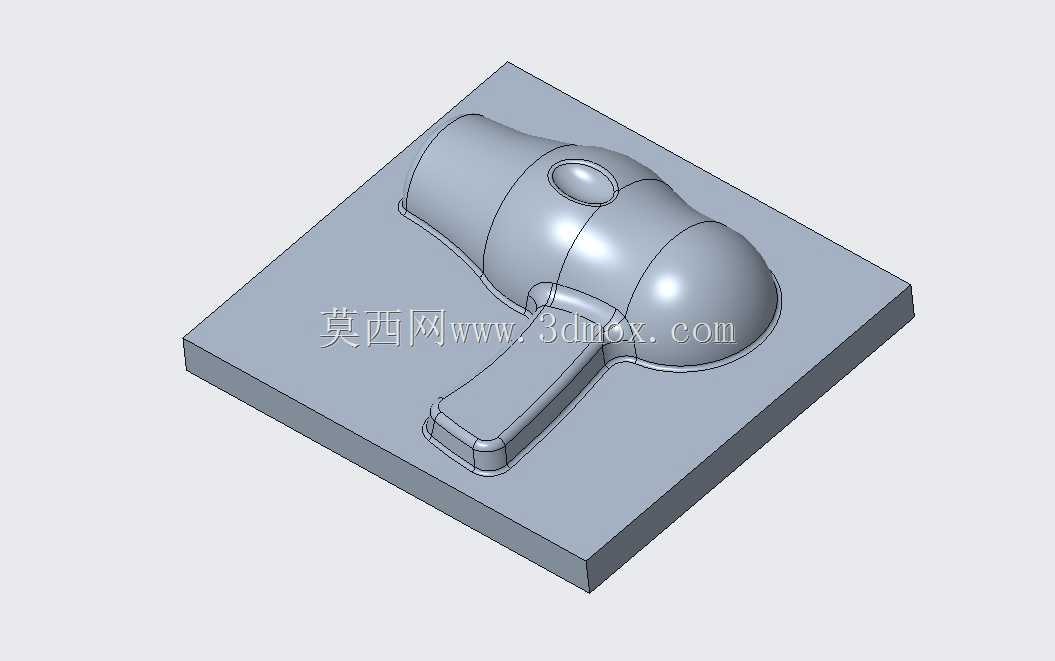

　　从结构设计思路上，整个型腔完全复刻吹风机外壳的外轮廓曲面，包含风筒的圆弧过渡段、手柄的握持曲面、以及风筒与手柄衔接处的过渡圆角，所有曲面的拔模斜度统一控制在1°到1.5°之间，既保证注塑件开模时不会出现粘定模的问题，也不会因为拔模斜度过大导致产品壁厚不均。型腔的分型面沿着产品的最大轮廓线延伸，在料块平面上形成连续的封胶面，封胶面的宽度预留8-10mm，外侧直接做避空处理，减少合模时的配模工作量，同时降低合模面的加工精度要求。

　　在实际加工环节，这套模腔的粗加工采用大进给牛鼻刀开粗，留0.3mm的半精加工余量，半精加工用球头刀沿曲面等距走刀，留0.1mm的精加工余量，最后用小径球头刀清根处理手柄与风筒衔接处的内凹圆角，所有加工工序都可以在三轴数控铣床上完成，不需要五轴设备的介入，非常适合数控加工的实操练习，能够覆盖曲面铣削、参数设置、刀具路径规划等多个核心技能点。型腔表面在铣削完成后，还可以根据产品外观要求做抛光或者晒纹处理，对应的抛光余量在精加工时已经预留，不需要后续额外补加工。

　　从安装适配的角度，模腔料块的外形为规整矩形，四个角部预留了撬模槽与螺丝过孔，能够直接通过压板或者锁模螺丝固定在标准模架的定模板上，料块厚度根据产品的深度确定，底部预留足够的承压厚度，避免注塑时受射胶压力出现变形。浇口位置设计在风筒的尾部端面，采用侧浇口进胶，进胶方向沿着风筒的轴向，能够减少熔接痕的产生，同时方便后续浇口的修剪处理，不会在产品外观面留下明显的浇口痕迹。冷却水道沿着型腔的轮廓环绕布置，距离型腔表面15-20mm，水道直径8mm，进出水接口设置在模架的侧面，能够保证注塑过程中型腔温度均匀，减少产品的翘曲变形，缩短成型周期。

　　在实际生产应用中，这类模腔除了用于正式的产品注塑生产，也常作为数控加工、模具设计的实训载体，因为其曲面造型覆盖了常见的自由曲面加工特征，没有过于复杂的倒扣或者侧抽结构，加工难度适中，能够让初学者完整掌握从三维建模、刀路生成到实际机床加工的全流程，同时也能直观理解注塑模具的分型、封胶、冷却等核心结构的设计逻辑。在加工前的模型检查环节，需要重点确认型腔曲面的连续性，避免出现碎面或者倒扣，防止加工时出现撞刀或者过切的问题，同时要核对拔模斜度是否符合要求，避免后续开模时出现拉伤产品的问题。
