带纹理塑料水杯与螺纹饮料瓶结构设计

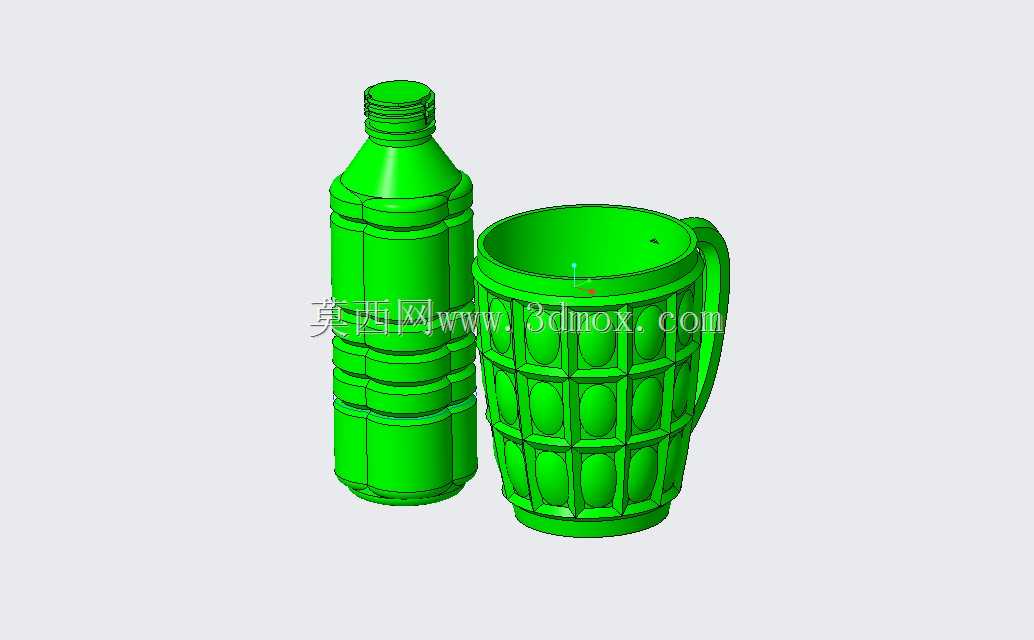

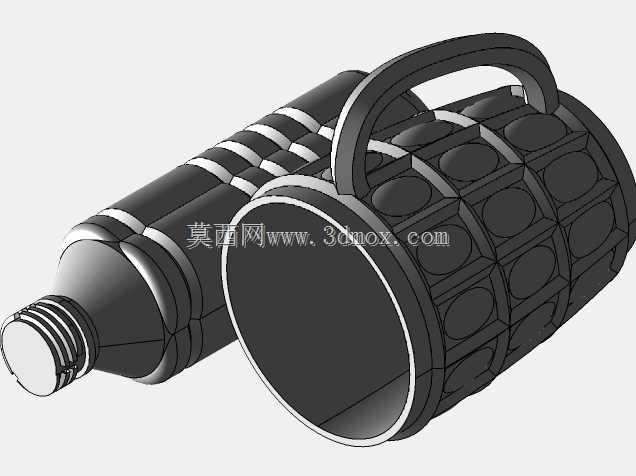

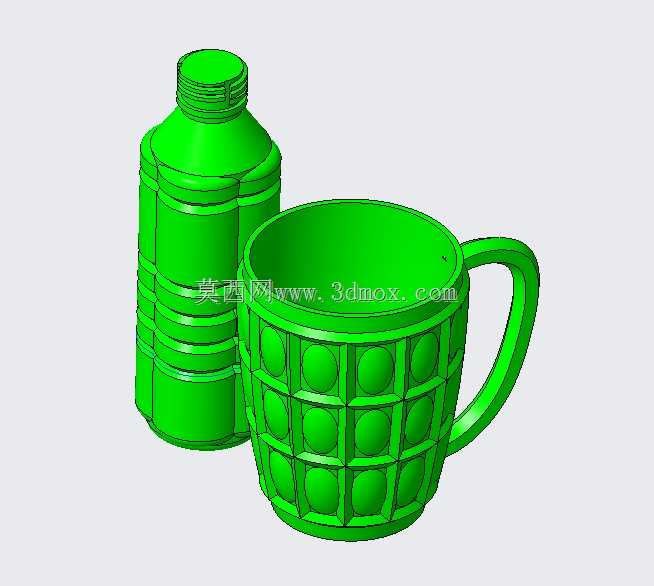

　　日常接触的塑料饮用容器，看似结构简单，实则每一处曲面、纹理、壁厚都经过多轮结构校核与使用场景验证。先看带把手的杯体设计，这类容器主要面向日常手持饮水场景，首先要匹配人手握持的人机尺寸，杯身外径控制在单手握持舒适的区间，把手内圈预留足够的指部穿入空间，避免握持时卡指或者打滑。杯身外表面做了方格加内凹圆点的纹理结构，这种设计不是单纯的装饰作用，首先是提升手持时的摩擦力，哪怕手部沾有水渍或者少量油污，也能稳定握持不会滑落；其次这种凹凸纹理可以提升薄壁塑料件的结构刚性，相同壁厚下，带凹凸纹理的杯身抗挤压变形能力比光面结构提升三成以上，日常放置时不小心磕碰桌面，也不容易出现凹陷变形。杯口做了加厚卷边结构，一方面是提升饮用时的唇部接触触感，

　　避免薄边割嘴，另一方面卷边结构可以提升杯口的圆度保持能力，长期使用不会因为冷热交替出现杯口变形，适配配套杯盖的密封需求。杯底做了内凹的环形支撑脚，放置在桌面时只有环形边缘接触台面，哪怕杯底存在轻微的成型翘曲，也能保证放置平稳，不会出现放不平晃荡的情况，同时环形支撑脚可以减少杯底与桌面的摩擦面积，拖动时不会刮花漆面桌面。再看旁边的螺纹饮料瓶结构，这类瓶身主要面向饮品灌装、存储、携带场景，瓶口采用标准的三角螺纹结构，螺纹牙型做了圆角过渡，避免拧盖时出现滑牙，同时螺纹的起始端做了切入导向，瓶盖拧合时可以顺畅对位，不需要刻意对准螺纹起点。瓶身做了多道环形加强筋结构，分别分布在瓶肩、瓶身中部、瓶底位置，

　　这种环形筋一方面可以提升瓶身的轴向承压能力，灌装后堆码存储时，上层瓶体的重量不会把下层瓶身压变形；另一方面环形筋可以提升瓶身的径向抗捏变形能力，手持饮用时捏握瓶身不会出现过度凹陷导致饮品溢出。瓶身的曲面做了多段圆弧过渡，没有尖锐的棱角，一方面是塑料注塑成型时可以保证料流顺畅填充，避免出现缺胶、熔接痕缺陷，另一方面圆弧过渡的结构在受力时可以均匀分散应力，不会出现应力集中导致的开裂问题。两款容器的壁厚都做了均匀化设计，整体壁厚偏差控制在合理区间，避免壁厚不均导致的成型缩痕、翘曲问题，同时在把手与杯身的连接位置、瓶肩与瓶口的过渡位置都做了局部加厚处理，这些位置是日常使用中应力集中的区域，局部加厚可以提升连接强度，

　　避免摔落时出现连接位置断裂。从建模逻辑来看，这类薄壁塑料容器优先采用曲面建模思路构建整体外轮廓，再通过偏置命令生成均匀壁厚，表面的纹理结构通过阵列命令实现，保证纹理的排布均匀一致，螺纹结构采用螺旋扫描方式生成，保证螺纹牙型的连续性，和标准瓶盖的配合精度满足密封要求。实际生产中这类结构多采用注塑或者吹塑工艺成型，建模时已经预留了合理的脱模斜度，所有外表面的脱模斜度满足工艺要求，不会出现脱模卡滞的问题，同时纹理的凹陷深度控制在合理范围，不会因为纹理过深导致脱模时拉伤表面。从使用场景适配来看，杯体的把手角度做了优化，手持时杯口的倾斜角度刚好适配饮水的姿态，不需要过度抬腕就能喝到饮品；饮料瓶的瓶身直径适配常规的车载杯架尺寸，日常放在车内杯架中不会出现晃动倾倒的问题，瓶身的高度也适配常规的冰箱门架储物格，冷藏存储时可以顺畅放入。两款容器的内部都做了光滑曲面处理，没有清洁死角，日常使用后清洗时可以轻松冲净内壁残留，不会出现污渍积存的问题。
