数控加工用异形模腔结构设计

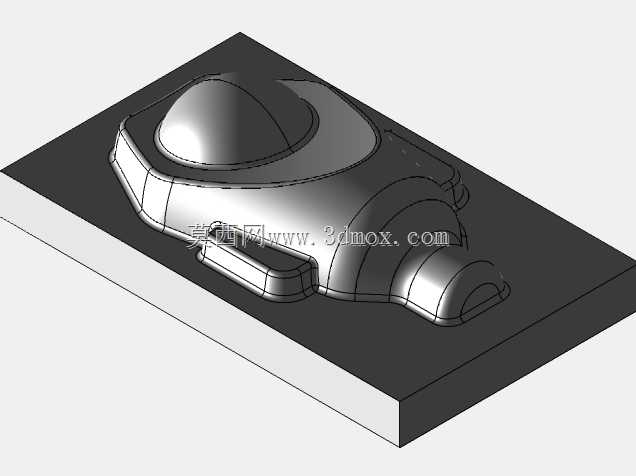

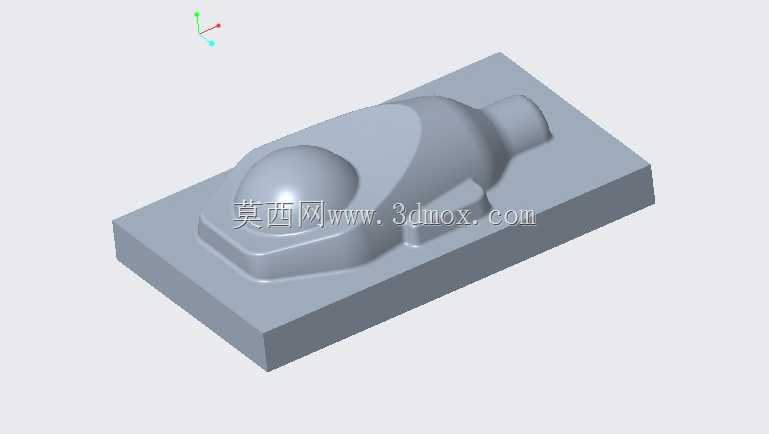

　　这套模腔结构主要面向精密注塑、压铸类模具的型腔加工实训与实际生产验证场景，在模具制造车间的CNC加工工序中，这类带复合曲面的模腔是检验多轴加工设备走刀精度、工艺编排合理性的典型工件，也可作为小批量试模时的模仁镶件直接装夹使用。从结构功能来看，该模腔的成型面融合了半球形凹腔、平滑过渡的椭球曲面以及侧向延伸的圆柱定位凸台结构，对应成型的制件会具备球面密封段、流线型主体段以及侧端装配轴段，这类结构常见于小型流体控制元件、医用塑料接头或者小型家电的功能结构件，成型时需要保证曲面衔接处无接刀痕，避免制件脱模时出现卡滞、飞边问题。设计过程中优先考虑了加工工艺的可行性，模腔基座采用规整的长方体结构，四个侧边与底面的平面度公差控制在0.

　　02mm以内，方便直接通过平口钳装夹在机床工作台上，不需要额外设计定制工装，装夹时以底面为定位基准，侧边找正后即可完成坐标系设定，大幅减少加工前的准备时间。成型曲面的曲率变化经过反复调整，所有曲面的最小曲率半径大于3mm，适配直径6mm的球头铣刀进行半精加工与精加工，避免出现刀具无法到达的加工死角，同时在曲面与基座平面的衔接处设计了0.5mm的圆角过渡，既可以减少加工时的应力集中，也能避免模腔长期受注塑压力冲击出现边角崩裂的问题。侧向延伸的圆柱凸台与主体曲面采用G1连续过渡，加工时可以通过四轴设备一次装夹完成全部曲面加工，不需要二次翻面装夹，有效避免多次装夹带来的位置度误差，凸台的端面设计有1mm的工艺小平面，

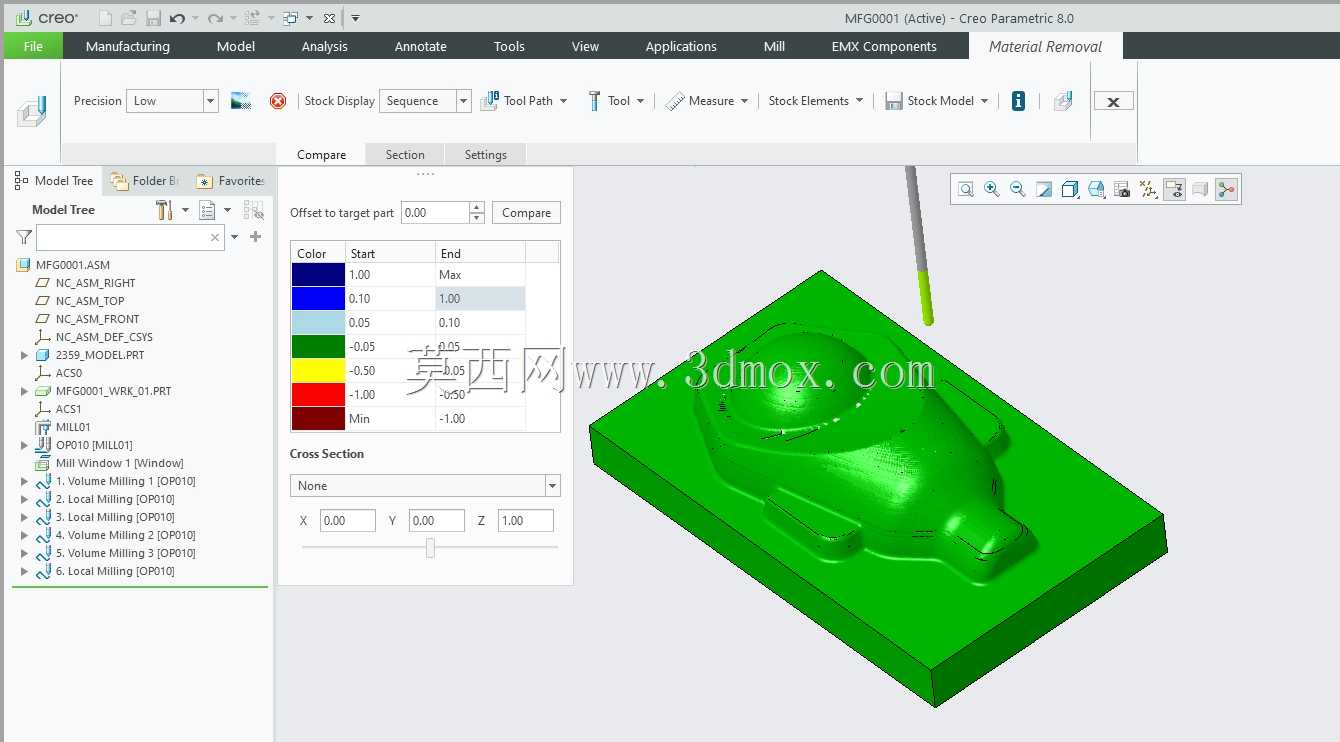

　　方便加工时对刀以及后续模腔装配时的位置检测。模腔的整体安装边界控制在150mm×100mm×40mm的长方体范围内，适配市面上绝大多数中小型CNC加工设备的行程范围，不管是教学实训用的小型桌面加工中心，还是生产车间的立式加工中心都可以完成加工，基座的厚度预留了15mm的装夹余量，即使多次装夹找正也不会损伤成型区域。从实际加工的角度出发，该模腔的粗加工采用型腔铣削策略，每层切深控制在0.8mm，快速去除大部分余量后，剩余0.3mm的半精加工余量通过等高轮廓铣完成，最后采用曲面流线铣进行精加工，走刀方向顺着曲面的流线方向布置，保证加工后的表面粗糙度可以达到Ra1.6以下，不需要后续额外的抛光工序就能满足一般注塑模的成型要求。

　　在实际生产应用中，这类模腔结构可以直接作为模仁镶件装入标准模架，配合对应的型芯结构即可完成整套模具的组装，成型时熔融的塑料或者金属液注入模腔后，顺着曲面流道填充整个型腔，冷却后开模即可得到具备复杂曲面外形的制件，因为模腔的曲面过渡平滑，制件脱模时的阻力更小，不容易出现顶白、变形等成型缺陷。设计时还考虑了模腔的冷却需求，基座内部可以根据实际成型材料的特性，在不破坏成型面的前提下布置直径8mm的冷却水道，水道距离成型面的距离保持在12mm左右，保证冷却均匀，减少制件的成型周期，同时避免因为冷却不均导致的制件翘曲问题。对于刚接触数控加工的操作人员来说，这套模腔的加工工序涵盖了平面铣削、型腔粗加工、曲面半精与精加工、凸台轮廓加工等多种常见的CNC加工工艺，能够很好地练习多曲面加工的刀路编排、参数设置以及装夹找正技巧，加工过程中可以直观感受到不同走刀策略对曲面加工质量的影响，快速掌握复杂零件的数控加工要点。在模具维修场景中，这类结构的模腔如果出现局部磨损，可以通过补焊后重新走刀精加工的方式修复，因为所有曲面的建模参数都是全关联的，只需要调整对应磨损区域的加工参数即可快速生成修复刀路，不需要重新建模，大幅缩短模具维修的停机时间。
