带球形型腔的数控加工模腔结构

　　这套模腔结构主要面向精密注塑、小型压制成型类工序的加工场景，在消费电子小型结构件、卫浴密封件、小型工业橡胶配件的批量生产环节中，这类带复杂曲面的模腔是决定成型件尺寸精度与表面质量的核心部件。实际生产中，这类模腔会直接安装在对应吨位的成型设备模架上，上下模合模后通过预设的流道注入成型原料，保压冷却后开模即可得到和型腔曲面完全贴合的成品零件，整个过程中模腔的曲面顺滑度、分型面贴合精度直接决定了成品的飞边厚度、轮廓度误差，是模具加工环节中需要重点把控精度的核心零件。

　　从结构设计思路来看，这套模腔采用整体式矩形模坯加工方案，没有采用镶拼式结构，主要是考虑到型腔内部存在连续的顺滑曲面，整体加工可以避免镶拼缝隙带来的成品合模线凸起问题，同时也能提升模腔本身的结构强度，在反复合模受压的工况下减少镶件移位带来的精度损失。模坯的基准面全部采用精磨加工，六个面的垂直度、平面度控制在0.02mm以内，作为后续数控加工的装夹基准，装夹时直接采用平口钳夹持模坯侧面，不需要额外制作工装，就能保证加工坐标系和模坯基准的重合度，减少装夹找正的辅助时间。

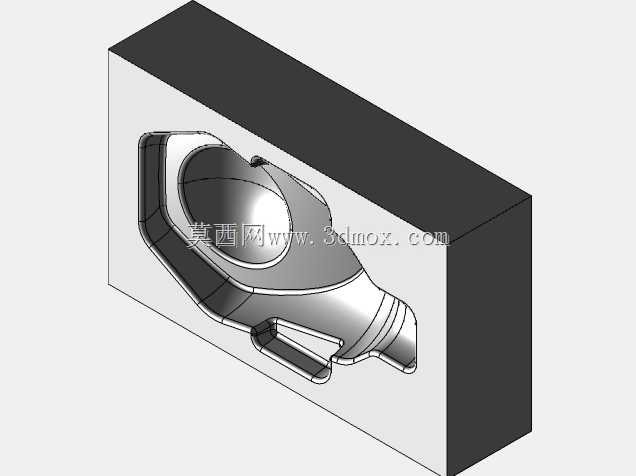

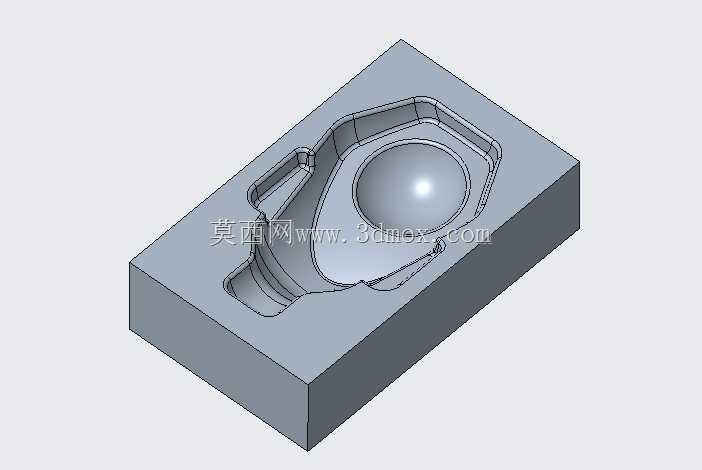

　　型腔部分的核心特征是中部的球形凹腔，周边配套的过渡曲面是和成型件的轮廓完全匹配的，球形凹腔的表面粗糙度要求达到Ra0.8以下，加工时需要先通过粗加工快速去除大部分余量，留0.3mm的半精加工余量，再通过半精加工均匀去除余量留0.1mm的精加工余量，最后采用球头铣刀进行高速精加工，走刀路径采用环绕等距方式，保证曲面每一处的切削步距一致，避免出现刀纹残留。周边的异形过渡曲面和球形凹腔之间做了R0.5的圆角过渡，避免应力集中，同时也能让成型件脱模时不会出现卡滞问题，模腔的分型面设置在模坯的上表面，整个分型面做了0.01mm的平面度公差控制，合模时可以完全贴合，避免成型过程中出现溢料问题。

　　从安装边界来看，这套模腔的外形为规则矩形块，长宽尺寸适配常用的150型标准模架安装槽，安装时直接将模腔嵌入模架的定模板安装槽内，通过侧面的紧固螺钉锁紧即可，不需要额外修改模架结构，安装过程中只需要保证模腔分型面和模架分型面齐平，就能满足合模精度要求。模腔的厚度方向预留了足够的冷却水道安装空间，实际使用时可以在模腔侧面加工对应的冷却水道孔，接入模温机管路来控制成型过程中的模腔温度，保证不同批次产品的成型收缩率一致，尺寸稳定性更好。

　　在实际加工验证环节，这类模腔的加工需要重点关注刀具的让刀问题，尤其是在精加工球形凹腔的底部区域时，刀具悬伸长度要控制在合理范围内，避免因为刀具刚性不足导致凹腔底部尺寸超差。加工完成后需要通过三坐标测量仪对球形凹腔的球径、曲面轮廓度进行检测，同时用红丹粉对合检查分型面的贴合率，保证贴合率达到90%以上才能投入生产使用。这类整体式模腔的使用寿命相比镶拼式结构更长，在正常的维护保养条件下，加工铝合金、PP、ABS这类软质材料时，模腔的寿命可以达到10万模次以上，加工橡胶类材料时寿命还能进一步提升，适合中小批量的精密零件成型生产使用。
