手持类外壳钻床加工用CAM模具结构

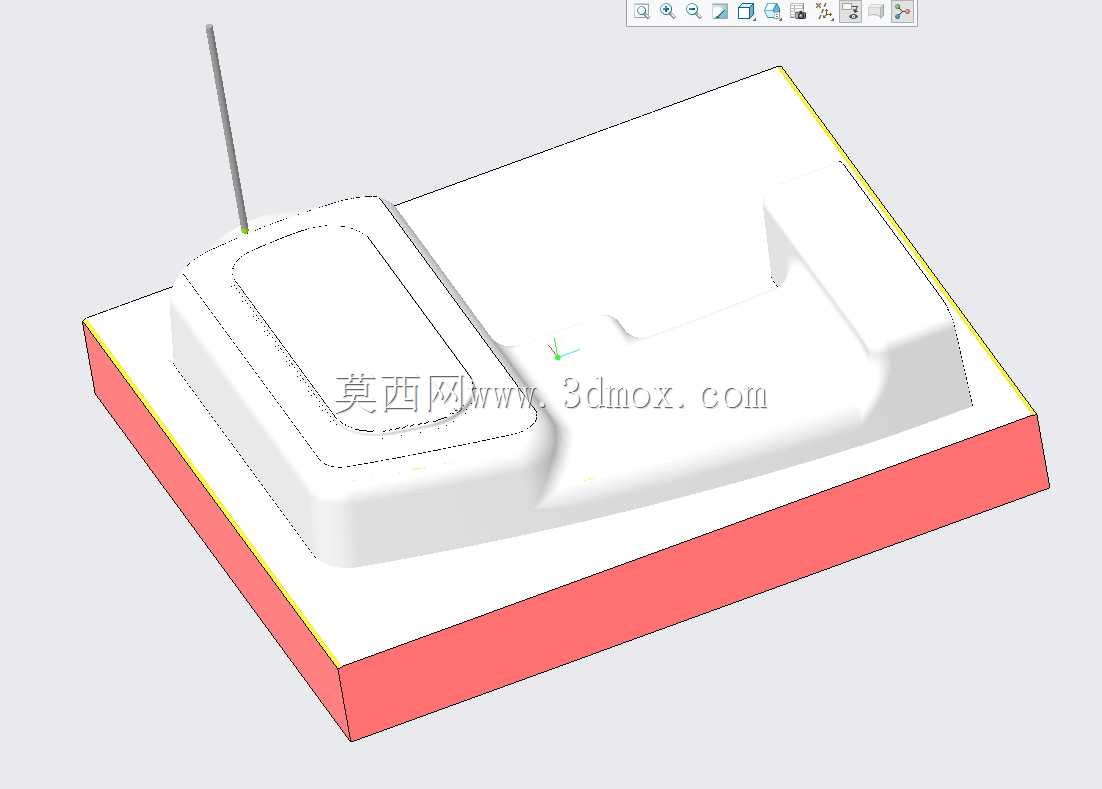

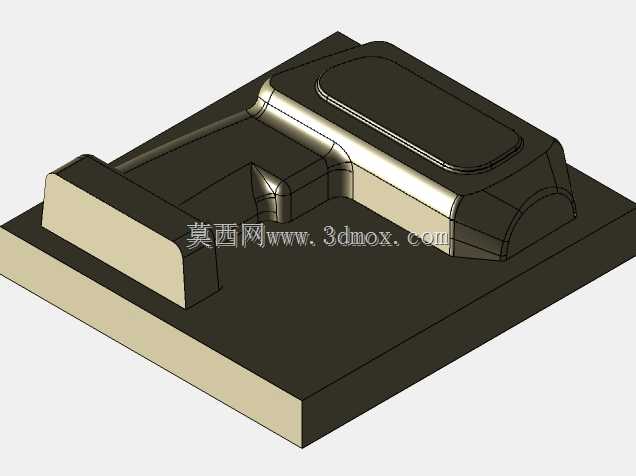

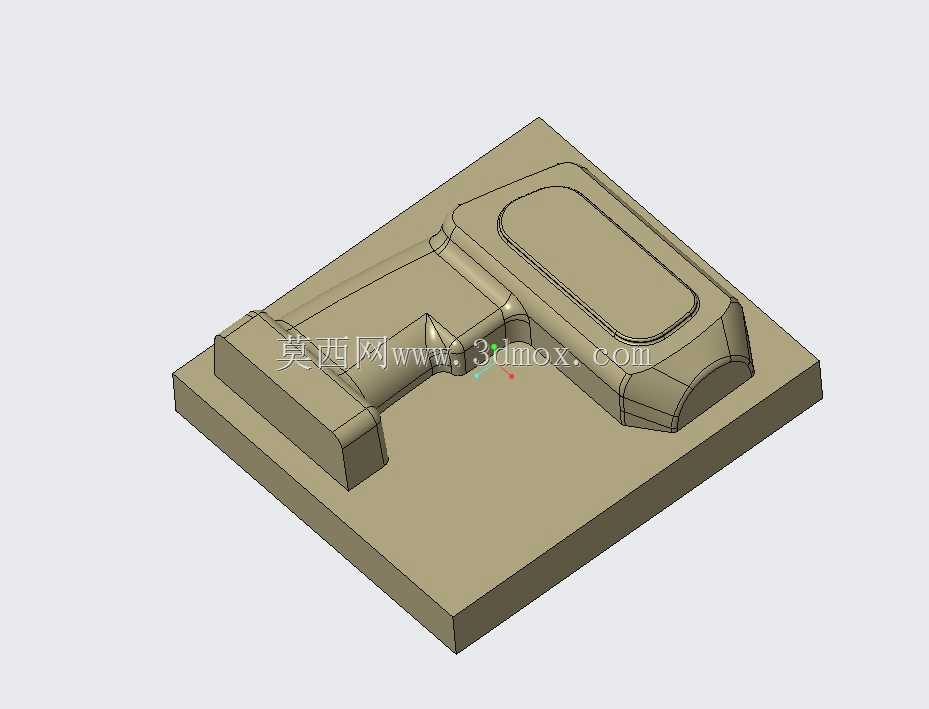

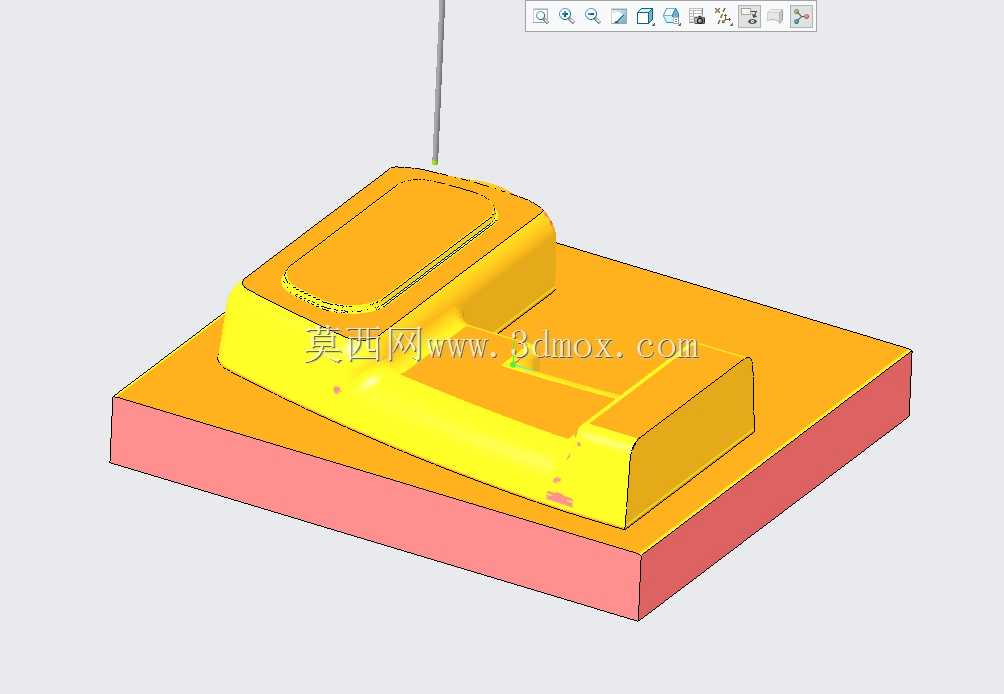

　　这套模具对应手持类塑胶外壳的钻床工序加工成型需求，在注塑件后处理加工环节承担定位与型面支撑作用，日常应用在手持电动工具、手持检测设备外壳的二次机加工工位，适配立式钻床的装夹平台，解决异形曲面外壳在钻孔、倒角工序中装夹易变形、定位基准偏移的问题。从结构设计逻辑来看，模具本体采用一体式模坯加工，分型面完全贴合手持外壳的外侧曲面，握持段的弧形凹陷、电池仓的矩形沉台区域都做了0.02mm的贴合公差预留，避免装夹时工件出现翘曲，导致钻孔位置度超差。模坯的基座部分做了统一的厚度设计，边缘预留了四个装夹U型槽，槽位间距匹配常规立式钻床工作台的T型槽间距，不需要额外制作转接板就可以直接压装固定，减少工位调试的辅助时间。在钻削加工的避让设计上，

　　对应外壳需要钻孔的位置，模具型面做了深度1.5mm的沉头避让孔，孔径比对应钻头直径大2mm，既可以防止钻尖钻伤模面，也能给钻削过程中的排屑留出空间，避免铝屑或者塑胶屑卡在工件和模面之间，顶伤工件外观面。模具的材料选用硬化钢，热处理后硬度控制在48HRC左右，表面做了氮化处理，耐磨性能可以满足单批次10万件以上的装夹加工需求，日常使用中只需要定期清理型面残留的切屑，不需要频繁做型面修复。针对手持外壳的握持段曲面，模具型面没有做整面贴合，而是在曲面的曲率变化拐点位置做了6个局部支撑凸台，既保证了定位精度，也减少了模面和工件的接触面积，取放工件的时候不会因为真空吸附导致工件卡滞，操作人员单手就可以完成工件的上下料，

　　适配流水线的快节拍生产需求。模坯的边角位置都做了C2的倒角处理，避免操作人员上下料的时候被锐边划伤，基座的底面做了0.01mm的平面度公差控制，装夹的时候不需要反复打表找正，只要靠紧工作台的定位挡块就可以完成装夹定位，重复定位精度可以控制在0.03mm以内，完全满足钻床加工的位置度要求。在凸轮联动的锁紧结构设计上，模具侧边集成了快速锁紧凸轮，扳动锁紧手柄就可以带动压块压紧工件的边缘非外观面，压块的接触位置贴了2mm厚的聚氨酯垫片，压紧力控制在150N左右，既不会压伤工件的表面，也可以避免钻削过程中工件出现窜动。这套模具的设计没有采用复杂的气路或者液压锁紧结构，纯机械结构的可靠性更高，在车间多粉尘、多切削液的使用环境下，

　　不会出现管路堵塞、密封件失效的问题，日常维护只需要定期给凸轮转轴位置加注润滑脂即可。从安装边界来看，模具整体的基座尺寸控制在300mm*250mm以内，总高度不超过120mm，适配市面上绝大多数台式钻床、立式钻床的加工行程范围，不需要对设备做任何改造就可以直接投入使用。针对不同批次工件的尺寸公差波动，模具的锁紧压块做了2mm的调节余量，可以适配成型收缩率波动在±0.1%以内的注塑件，不需要因为工件尺寸的小幅波动就重新返修模面。在排屑设计上，模面的各个支撑凸台之间都做了导流槽，钻削产生的切屑和切削液可以顺着导流槽流到基座边缘的排屑缺口，不会堆积在型面内部，清理的时候只需要用压缩空气从一侧吹扫就可以完成清洁，减少工位清理的辅助时间。
