曲面结构模腔加工用成型构件

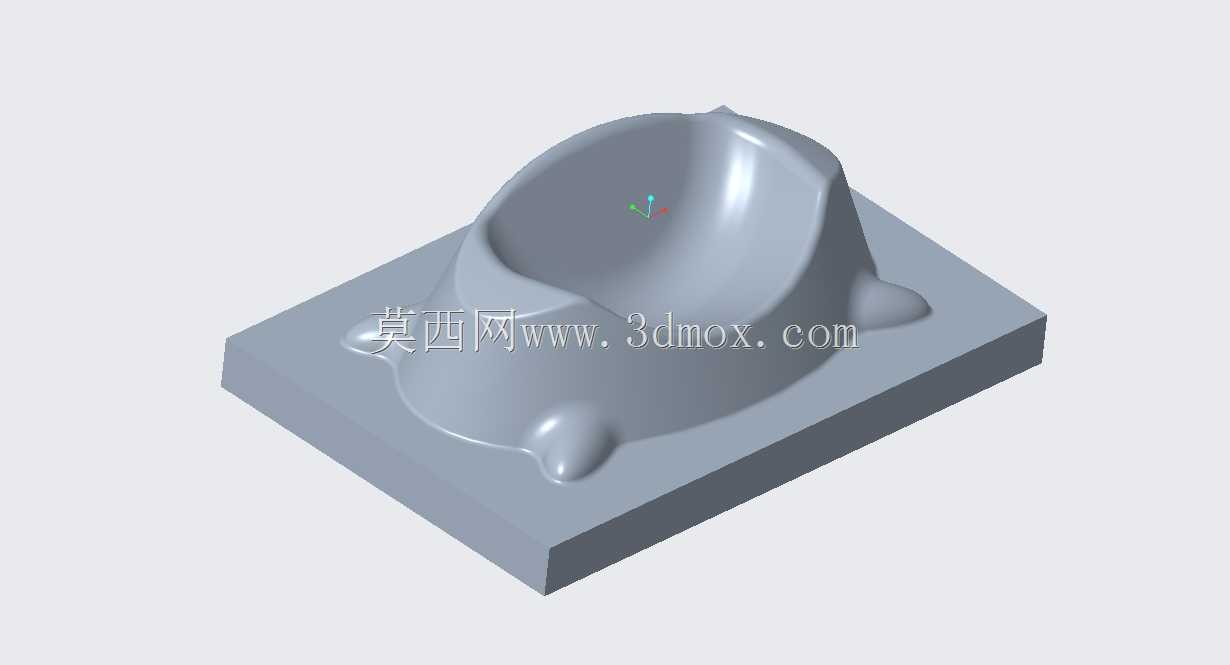

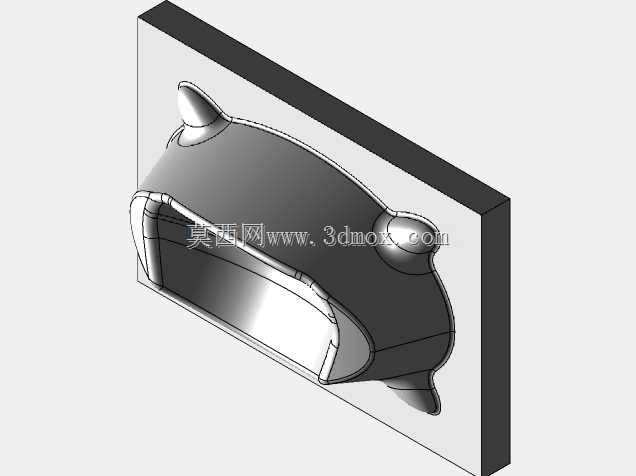

　　这类带异形曲面的模腔构件，主要应用在小批量塑胶件、复合材料预制件的压制成型工序中，日常在车间做工艺验证、新员工数控加工实操训练时也会频繁用到，不需要适配量产级的高寿命模架，核心是验证曲面走刀路径、成型面贴合度的合理性。构件整体采用方形安装基座加凸起成型型腔的结构，基座部分做了统一的厚度设计，四个边角预留了装夹余量，直接装夹在平口钳或者机床工作台上就能完成定位，不需要额外做定制工装，基座底面的平面度控制在0.02mm以内，和工作台贴合后不会出现翘曲，能避免加工过程中因为装夹受力不均导致的型腔变形。型腔部分的曲面是连续过渡的变曲率结构，没有尖锐的直角棱边，所有曲面衔接处都做了R角过渡，一方面是压制工件时能减少应力集中，

　　避免成型件出现开裂、缺料的问题，另一方面数控加工时能让刀具走刀路径更顺滑，减少刀具频繁换向带来的振纹，降低刀具损耗。设计这类模腔的时候，首先要确定成型件的脱模方向，整个型腔的拔模斜度控制在1.5度到2度之间，不会出现倒扣结构，不需要额外设计抽芯机构，简化整体加工流程；曲面部分的壁厚差控制在2mm以内，避免压制过程中因为受力不均导致的成型件密度不一致，基座和型腔衔接的位置做了一圈小的溢料槽，压制时多余的料会流到槽内，不会溢到基座表面影响后续合模精度。实际加工过程中，粗加工先采用大进给的型腔铣开粗，留0.5mm的半精加工余量，半精加工用等高轮廓铣加工侧壁，曲面部分用固定轴轮廓铣走平行刀路，留0.15mm的精加工余量，

　　精加工时采用球头刀沿曲面流线方向走刀，步距设置为刀具直径的10%，能保证成型面的粗糙度达到Ra1.6，不需要后续额外的抛光工序就能满足成型要求。安装时只需要将基座底面清理干净，用压板压在基座的四个装夹边上，不要压到型腔部分，找正基座的两个相邻边作为加工基准，坐标系设定在基座顶面的中心位置，就能保证加工时的尺寸精度。这类模腔在实际使用中，除了做小型零件的压制成型，还能作为数控编程的练习实例，帮助编程人员熟悉异形曲面的刀路设置、加工参数调整，掌握不同刀具在曲面加工中的切削参数匹配，比如加工曲面凹陷位置时要适当降低进给速度，避免刀具扎刀，加工凸起的过渡R角时要提高主轴转速，保证R角的圆滑度。日常维护时，每次使用完要清理型腔内的残留料屑，在成型面涂抹少量防锈油，避免长时间放置出现锈蚀，影响后续成型件的表面质量，基座的装夹面如果出现磕碰毛刺，要及时用油石打磨平整，保证下次装夹时的定位精度。
