铣床用槽型安装定位机械承载零件

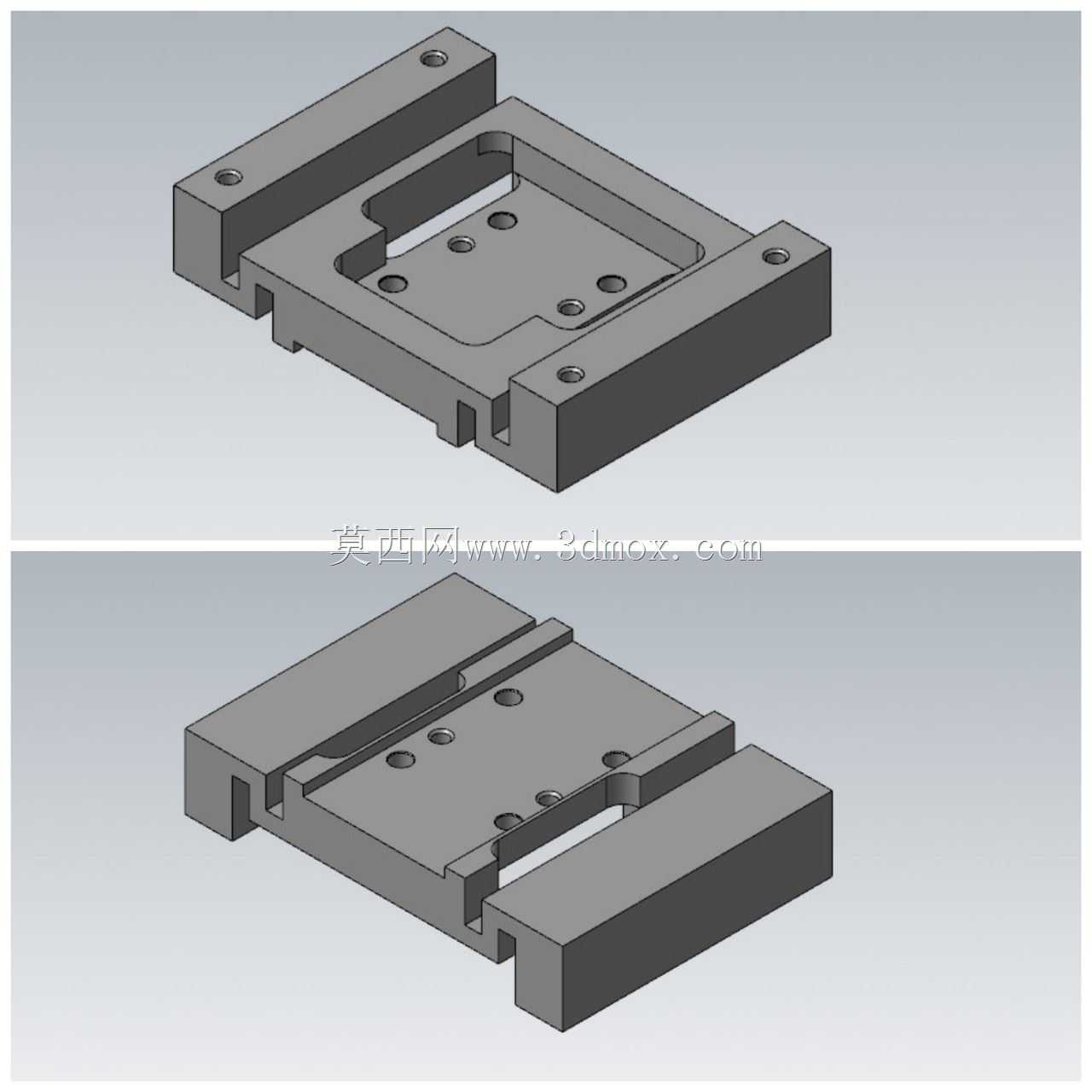

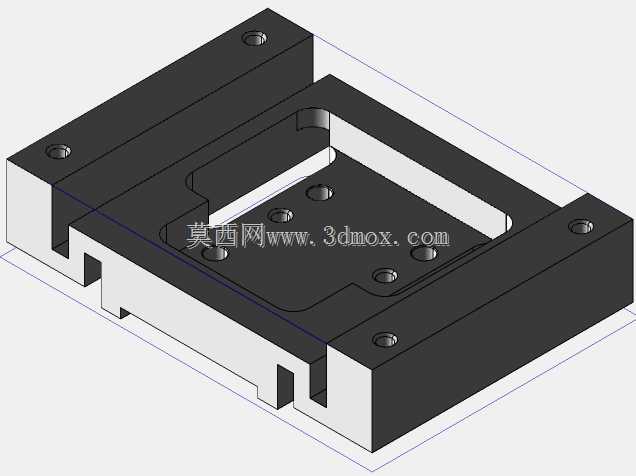

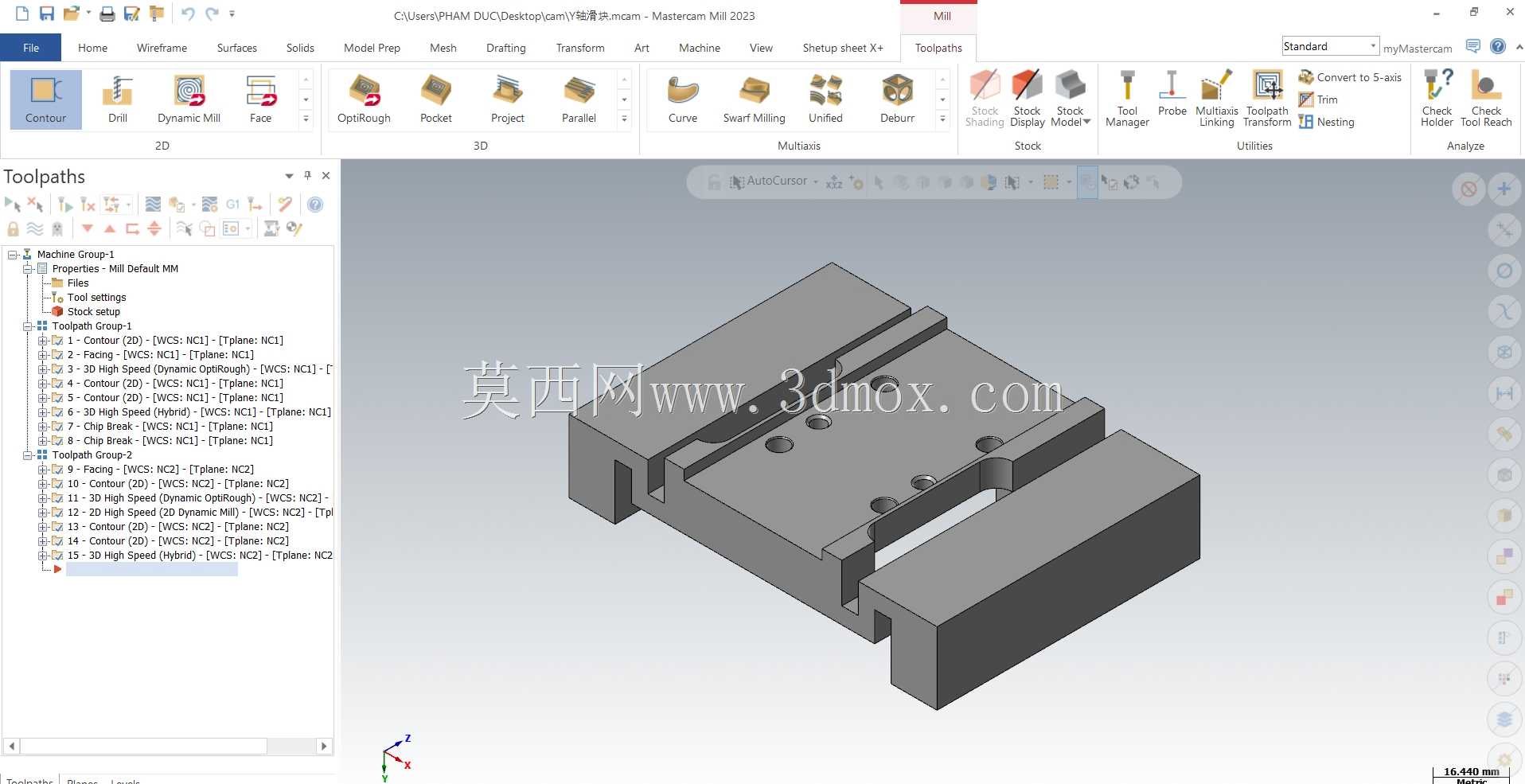

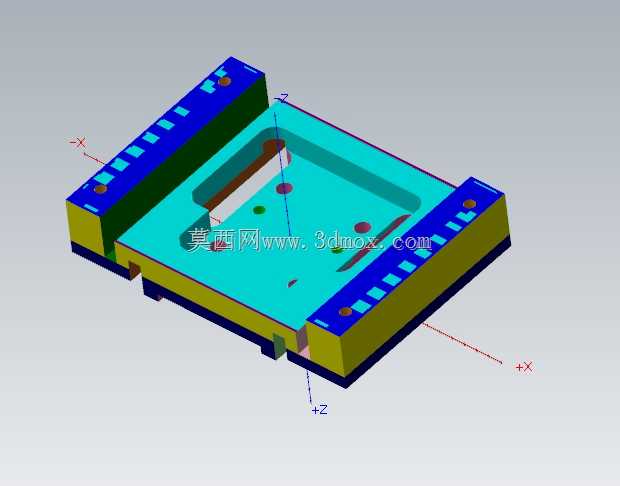

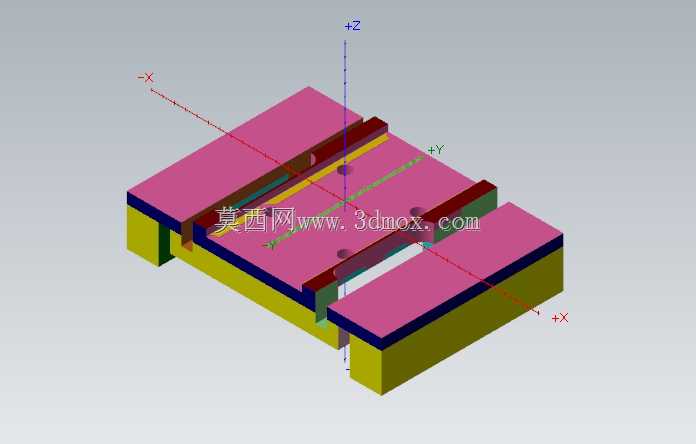

　　这类槽型承载零件主要应用在立式铣床的工装装夹工位，承担小型待加工工件的定位、承载与装夹基准功能，是铣削加工工序中衔接机床工作台与待加工坯料的中间承载构件。从结构设计来看，零件整体采用矩形板式基座布局，两侧设置带安装孔的凸缘结构，凸缘上的通孔为沉头设计，可直接通过内六角螺栓固定在铣床工作台的T型槽上，安装时沉头孔可完全容纳螺栓头部，避免螺栓突出影响工件装夹或与刀具发生干涉。零件中部开设的通槽与多组定位小孔，是针对特定批次小型机械零件加工设计的定位结构，通槽可避让加工过程中刀具的走刀路径，防止铣削过程中刀具切削到基座本身，同时通槽也可作为排屑通道，让铣削产生的金属切屑顺着槽体滑落，避免切屑堆积在定位面上影响装夹精度。

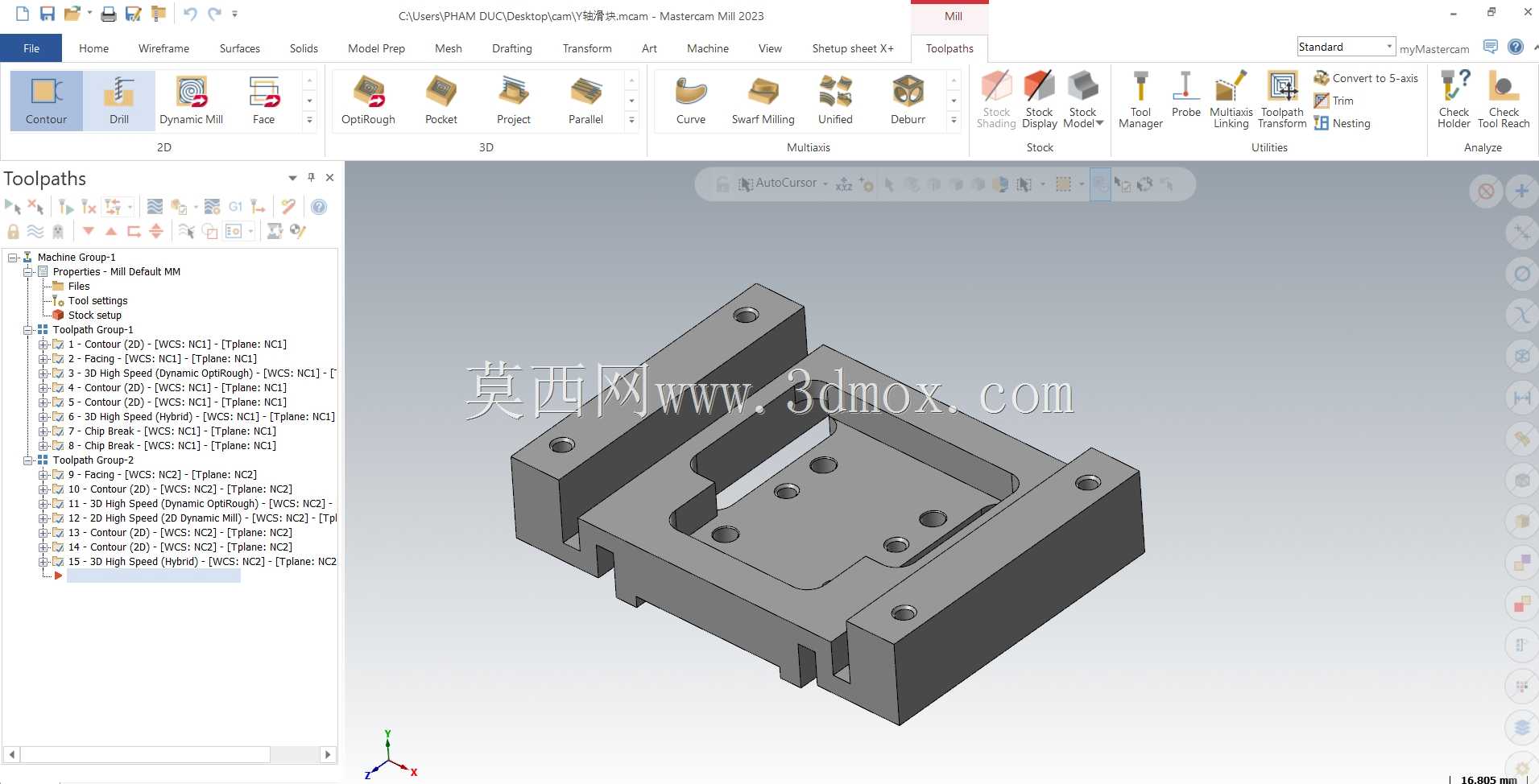

　　零件上的多组小孔分为两类，一类是螺纹孔，用于安装定位销或者小型压紧块，可快速固定不同尺寸的待加工坯料，另一类是光孔，用于穿装定位销，实现坯料的快速定位，减少装夹找正的辅助时间。在设计思路上，该零件优先考虑装夹刚性与定位精度的平衡，基座整体厚度经过受力核算，在承受铣削过程中的径向切削力时不会发生形变，两侧凸缘的宽度与安装孔间距匹配常用立式铣床的T型槽间距，无需额外制作转接板即可直接安装，适配性较强。零件的外形尺寸控制在小型铣床工作台的有效装夹范围内，长度方向不超过工作台T型槽的常用装夹区间，宽度方向预留足够的压紧操作空间，安装后不会超出工作台的行程边界，不会影响机床X、Y轴的正常走刀。零件的上下平面经过平行度公差设计，

　　安装基准面与工件定位面的平行度控制在0.02mm以内，保证装夹后工件的加工面与机床主轴的垂直度满足铣削加工要求。零件的边角处均设置了工艺倒角，一方面避免安装时锐边划伤操作人员，另一方面减少热处理过程中的应力集中，降低零件变形的概率。在实际加工场景中，这类基座零件可配合不同的压紧组件，适配多种外形的小型零件铣削加工，比如小型板类零件的槽铣、面铣、钻孔工序，都可以通过该基座实现快速装夹，相比通用平口钳，该专用基座的装夹定位更贴合特定零件的加工需求，可大幅减少重复找正的时间，提升批量加工的效率。零件的槽体边缘做了加厚处理，因为槽体边缘是走刀过程中最容易受切削力冲击的位置，加厚设计可提升该位置的结构强度，避免长期使用后出现边缘崩损的情况。

　　零件上的螺纹孔均做了攻丝前的底孔倒角处理，可避免螺栓拧入时出现螺纹乱牙的问题，提升螺纹连接的可靠性。在安装边界方面，该零件安装到铣床工作台后，最高点高度不超过机床主轴的最低安全行程，不会出现主轴撞机的风险，零件两侧的凸缘超出基座主体的部分，刚好对应工作台T型槽的位置，安装时可快速对齐孔位，无需反复调整位置。这类零件的结构设计没有多余的冗余特征，所有结构都服务于装夹定位、排屑、安装固定的实际功能，没有装饰性结构，完全从加工实用性出发，符合机加工工装零件的设计逻辑，在中小批量零件的铣削加工场景中，这类专用承载基座的实用性远高于通用装夹夹具，能够有效降低装夹辅助时间占比，提升机床的实际加工利用率。
