工业立式双罐体储水水箱结构设计

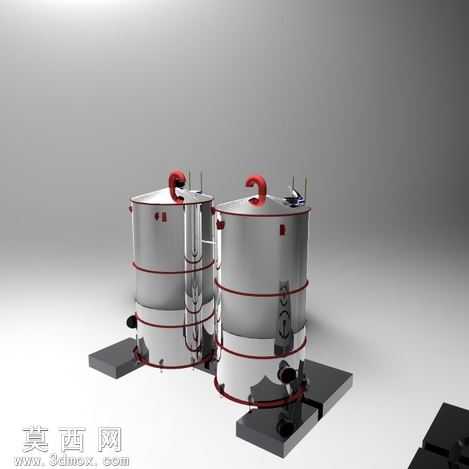

本作品为工业场景使用的双罐体立式储水水箱三维设计，建模阶段采用参数化建模逻辑完成整体结构搭建，首先确定两个立式圆柱形罐体的基准定位，以方形安装底座为承载基础，保证双罐布局的对称稳定性，罐体主体采用等壁厚圆柱曲面建模，搭配顶部椭圆形封头结构，符合承压储水容器的结构力学要求。建模过程中对罐体外部的环形加固箍做了精细化结构还原，每道加固箍沿罐体高度方向等距排布，通过绑定约束与罐体外壁贴合，强化罐体储水时的抗形变能力；罐体顶部设置了吊装吊耳、通气接口、液位检测安装位等细节结构，吊耳采用弯弧造型设计，匹配现场吊装作业的受力需求，侧部预留的进出水接口、排污接口均按照标准管路连接尺寸做了结构预留，同时还原了罐体侧面的液位计安装支架、爬梯扶手等附属结构，保证模型与实际工业产品的结构一致性。材质与渲染阶段，罐体主体采用哑光不锈钢材质，调整金属粗糙度参数还原工业不锈钢罐体的真实质感，环形加固箍采用红色防锈漆材质，与银色罐体形成清晰视觉区分，安装底座采用深灰色铸铁材质，还原重型承载底座的厚重质感；场景布光采用三点布光方案，主光源从侧上方投射打出罐体的立体轮廓，辅光源弱化阴影区域的死黑问题，环境光补充整体场景的亮度层次，最终渲染图清晰呈现出双罐水箱的整体布局、各部件的位置关系与结构细节。设计思路围绕工业现场的储水使用需求展开，双罐布局可实现单罐检修不停水的连续供水功能，罐体底部的倾斜排污结构设计可方便沉积杂质的排出，顶部的密封结构可避免储水受到外界污染，各接口的标准化设计可直接对接现场管路系统，整体模型结构完整，细节还原度高，可用于工业储水系统的方案展示、结构校核以及教学演示场景。
