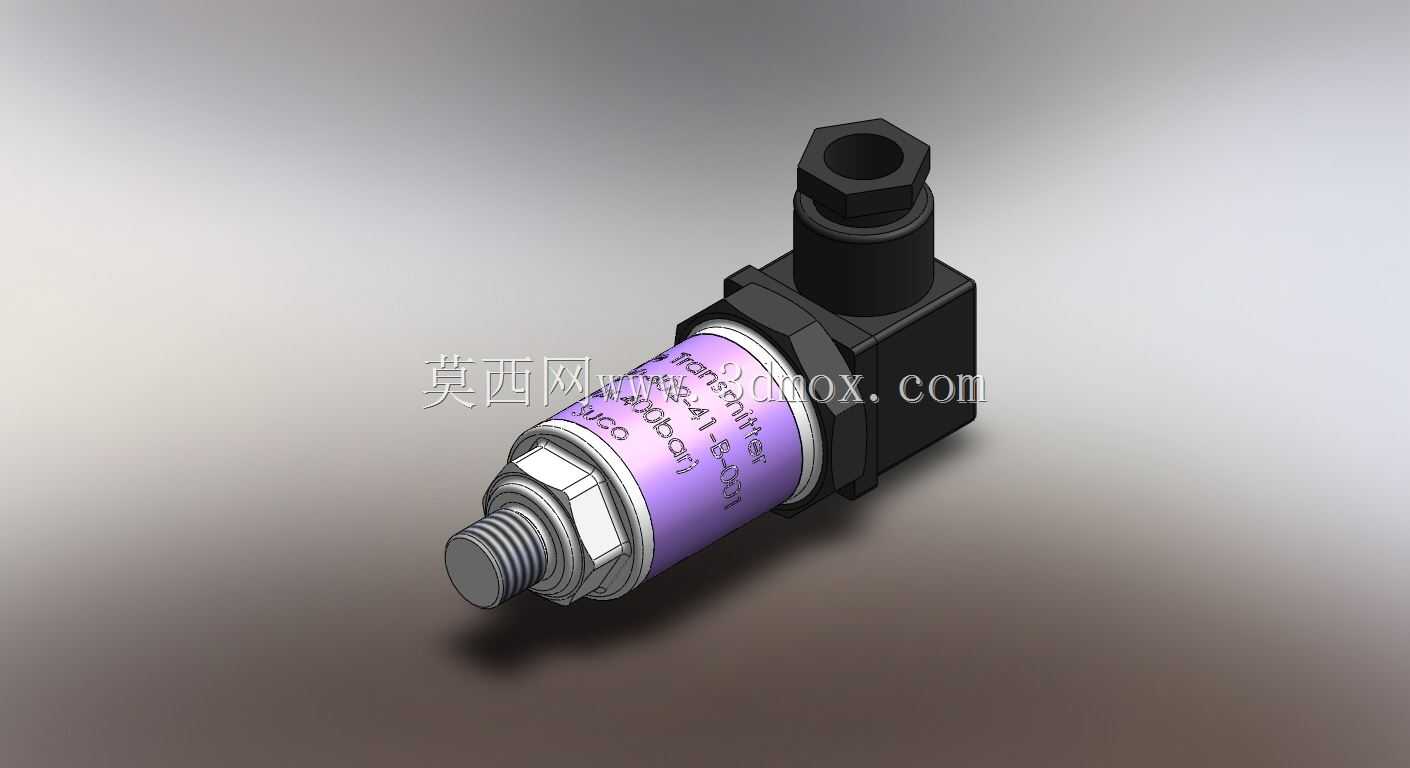

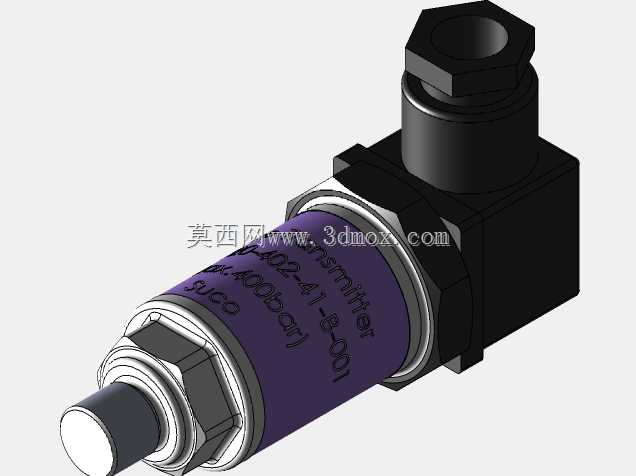

Suco型压力变送传感器三维结构设计

　　在液压系统、流体输送管路、工业自动化测控回路的搭建过程中，压力检测类元件的选型与安装直接决定整套系统的运行稳定性，本次建模的这款压力变送类元件，针对400巴量程的中高压流体检测场景设计，可适配矿物液压油、润滑脂、部分非腐蚀性流体介质的压力实时采集需求，在工程机械液压回路、机床静压系统、工业压机压力反馈、变速器油路压力监测等场景中都有广泛应用。从结构设计逻辑来看，这款元件采用了行业内通用的赫斯曼接头型电气连接结构，侧出式的接线端设计能够有效压缩轴向安装空间，在管路排布密集的阀组区域安装时，不会与周边的阀块、管路接头产生空间干涉，接线端自带的外螺纹锁紧结构，可配合配套的防水接头实现IP65级别的防护能力，适配车间多粉尘、

　　少量溅油的常规工业工况。测压端采用标准外螺纹连接形式，螺纹根部设计有六角拧动面，安装时可直接用开口扳手卡住六角面施加拧紧力矩，避免拧动过程中应力传导至传感芯体部位造成芯体损伤，螺纹端面预留了密封件安装槽，可搭配组合密封垫或者O型圈实现端面密封，相比锥螺纹密封形式，端面密封的安装一致性更好，重复拆装后的密封可靠性更高，不会因为多次拧动造成螺纹牙型损伤引发泄漏。传感主体部分采用圆柱形外壳结构，外壳表面做了氧化处理，具备基础的防腐蚀、抗磕碰能力，圆柱段的直径经过统一规划，可适配常规的传感器安装支架，在需要远距离安装或者壁装的场景下，直接用标准管夹即可完成固定，不需要额外定制安装结构。从安装边界尺寸来看，

　　这款元件的轴向总长度控制在紧凑范围内，测压螺纹拧入阀块的深度符合常规液压阀块的设计规范，不会出现螺纹拧入过深顶碰阀块内部油道、或者拧入深度不足造成密封失效的问题；侧出的接线端与主体轴线垂直，接线端的外螺纹尺寸适配常规的电缆防水接头，电缆走线方向可根据安装空间需求做90度范围内的调整，不会因为电缆弯折半径不足造成接线端应力断裂。在功能实现层面，这款元件的芯体采用压阻式传感原理，能够将流体介质的压力值线性转换为标准电信号输出，可直接对接PLC、工业数显表等测控单元，为系统提供实时压力反馈，参与系统的压力闭环控制、超限报警、逻辑联锁等功能。建模过程中严格还原了实物的装配关系，接线端与主体的连接卡扣、六角拧动面的倒角、螺纹段的退刀槽、

　　外壳表面的标识区域都做了精准复刻，每一处结构的尺寸都参考实物的安装尺寸做了校准，确保导入装配体后可以直接用于布局干涉检查、安装模拟、管路排布验证，不需要二次调整结构尺寸。在实际工程应用中，这类压力变送元件的安装位置通常选在流体压力波动相对平缓的直管段，远离泵出口、阀口等紊流区域，避免压力脉动造成检测数值偏差，建模时还原的外形结构也可以直接用于安装支架的设计，提前验证支架的抱紧位置、固定孔位是否与元件本身的结构冲突，减少现场安装时的整改工作量。不同于普通的压力显示表，这款带信号输出的变送元件不需要操作人员现场读数，可直接将压力信号上传至控制系统，在自动化程度较高的液压设备、润滑系统、传动油路中，是实现系统状态监测、故障预判不可或缺的基础元件，建模时对每一处安装配合面的尺寸公差都做了对应匹配，确保虚拟装配时的配合关系与实际安装状态完全一致，能够为整机的三维布局设计提供准确的元件模型支撑。
