方法兰型LMK系列直线运动轴承结构

　　做非标自动化设备设计的工程师，对方法兰型直线轴承不会陌生，这类部件是光轴直线传动系统里的核心支撑元件，区别于圆法兰、切边法兰的安装形式，方法兰的四个安装孔呈对称矩形分布，在安装面空间受限、需要靠安装边做定位止口配合的场景里适配性更强，比如桌面型点胶机的Z轴升降导向、小型皮带输送机的张紧滑轨导向、检测设备的探针模组滑动支撑，都能看到这类轴承的应用。从实际使用场景来看，这类轴承主要配套圆柱光轴使用，为沿光轴做往复直线运动的负载提供低摩擦的滑动支撑，内部的保持架会均匀排布钢球循环列，钢球在轴承内圈与光轴表面做滚动接触，相比铜套、石墨套这类滑动轴承，摩擦阻力能降低一个数量级，低速往复运动时不会出现爬行现象，运动精度保持性更好，

　　适合对运动平顺性有要求的中低负载传动场景。在结构设计层面，这个系列的轴承采用一体化的法兰与主体套筒结构，套筒部分是轴承的主体承载区，内部加工有钢球循环的滚道与返向通道，方法兰部分与套筒垂直连接，法兰端面与套筒轴线的垂直度是关键形位公差，直接影响安装后光轴与安装面的平行度，若这个公差超差，光轴安装后会出现别劲现象，不仅会增大滑动阻力，还会加速钢球与滚道的磨损，大幅缩短轴承使用寿命。法兰上的四个安装孔做了沉头设计，装配时内六角圆柱头螺丝可以完全沉入沉孔内，不会突出法兰端面，避免安装后螺丝与运动部件发生干涉，同时沉孔的深度也经过匹配设计，既能保证螺丝的锁紧强度，又不会因为沉孔过深削弱法兰的结构强度。从安装边界来看，

　　这个系列覆盖8mm到40mm的内径规格，对应适配同直径的标准直线光轴，不同内径规格对应的法兰边长、套筒长度、安装孔孔距都有标准化的尺寸参数，设计选型时不需要单独定制安装位，直接按照标准尺寸在安装板上加工对应的光轴过孔与螺丝安装孔即可，能大幅缩短设计周期，也方便后期设备维护时的备件更换。在实际选型应用中，需要注意这类轴承的负载特性，它主要承受径向负载，也就是垂直于光轴轴线方向的负载，能承受的轴向负载非常小，所以设计时不能让这类轴承承受轴向的冲击力，也不能将其作为轴向定位部件使用，如果传动结构存在轴向力，需要额外加装定位挡圈或者止推结构来承担轴向负载。另外，这类轴承的密封结构在两端设计有防尘密封圈，能阻挡大部分环境中的粉尘、

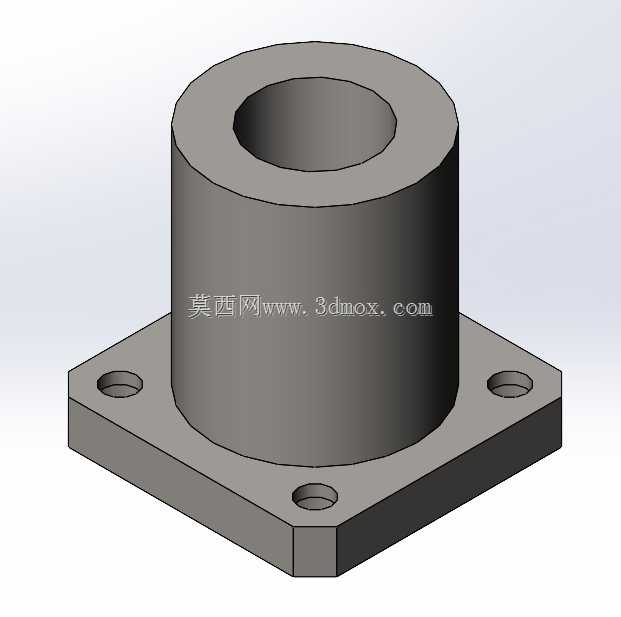

　　碎屑进入轴承内部的钢球循环通道，在普通车间环境下使用能满足基本的防护需求，但如果是在多粉尘、有切削液飞溅的加工设备场景中使用，还需要额外加装外置的防尘护套，避免杂质进入滚道造成钢球卡滞、滚道点蚀的问题。从建模逻辑来看，这个三维模型采用配置化设计思路，将8mm到40mm区间内的所有规格整合在同一个模型文件中，不同规格的尺寸参数通过配置项进行驱动，设计人员选型时只需要激活对应内径的配置，就能直接得到对应规格的完整三维模型，不需要逐个规格建模，也能避免不同规格建模时出现的尺寸错误，直接导入装配体中就能完成配合、干涉检查等设计工作，能有效提升结构设计的效率。在装配配合关系上，轴承的套筒外径与安装板的安装孔采用间隙配合，法兰端面与安装板表面贴合，通过四个螺丝锁紧固定，轴承内孔与光轴采用间隙配合，保证光轴可以在轴承内顺畅滑动，装配时需要注意保证两个配对使用的轴承的同轴度，若两个轴承的安装孔不同轴，光轴穿入后会出现卡滞，运动时阻力会大幅上升，严重时甚至会无法正常滑动，所以加工安装板时，两个轴承安装孔的同轴度公差需要控制在合理范围内，通常根据光轴的长度与运行精度要求，同轴度公差取0.02mm到0.05mm之间即可满足大部分使用场景的需求。
