MGN9系列微型直线导轨滑块结构

　　在桌面级精密自动化设备、小型检测仪器、3D打印运动轴、医疗采样设备这类安装空间局促、负载不大但对导向精度有明确要求的场景里，微型线性导轨滑块是核心的导向承载部件，本次呈现的MGN9规格滑块，就是这类应用场景下的常用选型部件。从实际使用的角度看，这类滑块的核心作用是配合对应规格的微型线性导轨，为运动部件提供低摩擦、高刚性的直线往复运动导向，相比传统的光轴导向结构，它的侧向抗倾覆能力更强，安装定位更简便，运动过程中的间隙控制更稳定，不需要频繁调整预压就能保持长期的运动精度。

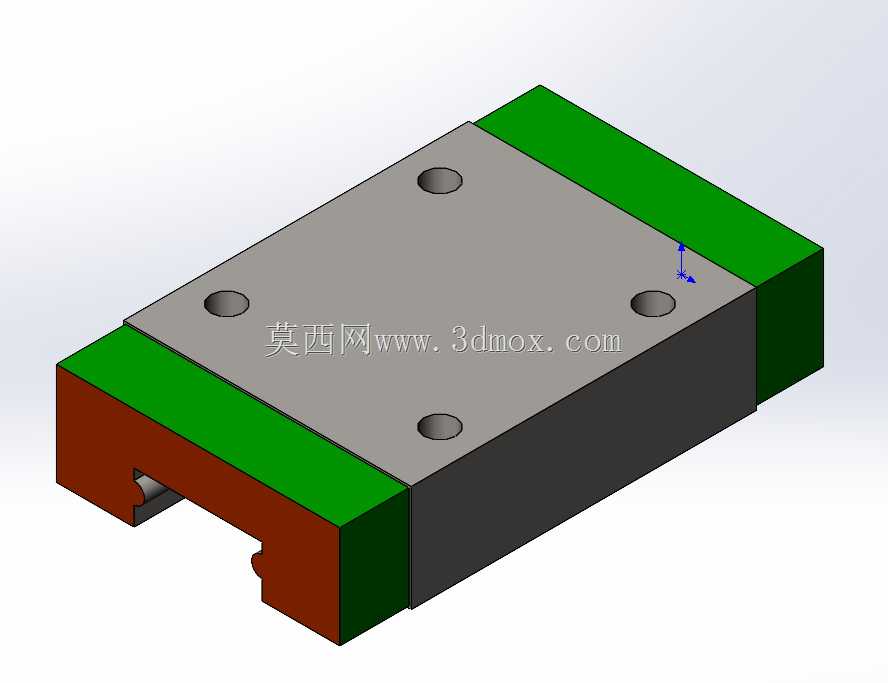

　　从结构设计逻辑来看，这款滑块采用了经典的四方型滑块本体设计，主体承载部分为合金钢材质，经过淬硬处理保证滚道的耐磨性，两端的绿色部件为端部密封与返向端盖集成结构，一方面负责引导滚动体在滑块与导轨之间形成循环回路，另一方面配合端面密封唇阻挡外界的粉尘、切削碎屑进入滑块内部的滚道区域，避免滚动体出现卡滞、异常磨损的问题。滑块顶面设计了四个对称分布的安装螺纹孔，用于直接连接需要做直线运动的负载平台，安装孔的位置度公差控制在0.02mm以内，保证负载安装后不会出现附加的侧向力矩，降低滑块运行时的额外负载。滑块下部的凹槽结构与MGN9导轨的截面轮廓完全匹配，滚道与导轨滚道之间通过钢球作为滚动介质，将传统滑动摩擦的高阻力转化为滚动摩擦的低阻力，启动阻力极小，即使是低速微动的工况下也不会出现爬行现象。

　　在安装边界与尺寸适配方面，这款滑块适配的导轨公称宽度为9mm，属于微型导轨系列里的常用小规格，滑块本体的总宽度、总长度、安装孔距都严格遵循行业通用的互换性尺寸标准，不需要额外修改安装板的孔位就能直接替换同规格的其他品牌同类型滑块，降低设备维护时的配件替换成本。安装时需要注意，滑块的基准侧与导轨的基准侧需要贴合定位，安装螺钉的锁紧扭矩要符合对应螺纹规格的推荐值，避免锁紧力过大导致滑块本体变形，影响滚动体的正常循环。在实际选型应用中，这类滑块可以根据使用需求选择不同的预压等级，轻预压等级适合低阻力、高速往复的轻负载场景，比如小型点胶机的Z轴升降、视觉检测设备的镜头移动轴；中预压等级适合有一定倾覆力矩、对刚性要求更高的场景，比如小型机械手的直线运动轴、精密定位平台的传动导向。

　　从结构细节的设计考量上，滑块端部的返向器采用了低噪音的圆弧过渡流道设计，滚动体在循环换向时不会出现硬性撞击，运行过程中的噪音比传统的直角返向结构低5-8分贝，适合对噪音控制有要求的实验室仪器、办公类自动化设备使用。滑块侧面的密封结构采用了双唇边设计，内侧唇边负责留存滑块内部的润滑脂，减少润滑脂的流失，延长维护周期，外侧唇边负责刮除导轨表面附着的微小杂质，避免杂质进入滚道造成滚道压痕。在实际装配过程中，不建议随意将滑块从导轨上抽出，若必须抽出，需要使用配套的假轨辅助，避免滑块内部的滚动体脱落，导致滑块精度丧失或者卡滞。这类微型滑块的额定动负载、额定静负载参数都经过标准化校核，在选型时只需要根据实际的负载大小、运动速度、行程长度计算对应的寿命系数，就能满足常规工况下的使用需求，不需要额外做复杂的结构强度校核，大幅缩短小型设备的设计周期。
