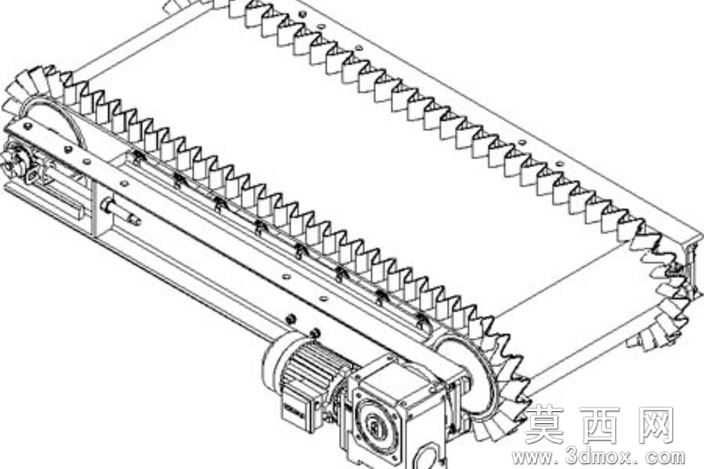

带挡边皮带式给料输送设备三维设计

本模型为带挡边结构的皮带给料输送设备，采用三维建模软件完成全参数化设计，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现设备的装配关系与结构细节。模型整体采用模块化设计思路，主要由侧边挡边皮带、主从动滚筒、支撑机架、驱动电机、减速传动机构、侧边导向限位组件、张紧调节结构等部分构成，建模时对皮带表面的挡边结构做了精细化特征处理，每一处挡边的齿形轮廓、安装间距都与实际工业应用场景中的给料需求匹配，可有效避免输送过程中物料滑落、撒漏的问题。驱动端采用电机搭配减速机构的传动方案，建模时还原了减速箱体的安装定位结构、电机与减速机的连接法兰、输出轴与主动滚筒的键连接配合细节，同时对机架部分的型材拼接结构、滚筒两端的轴承安装位、张紧调节的螺栓滑槽结构都做了完整的特征建模，没有对结构做过度简化处理。材质设置上，针对不同部件的工业应用属性做了区分：输送皮带设置为橡胶类材质，还原橡胶表面的哑光粗糙质感；机架、滚筒、减速箱体等金属部件设置为钢材材质，呈现金属表面的轻微反光与机加工质感；电机外壳做了对应工业涂装的材质区分，整体渲染效果贴合工业设备的真实视觉表现。设计过程中充分考虑了给料设备的实际使用需求，挡边皮带的倾斜角度、滚筒的直径配比、减速机构的传动比设置都围绕散料平稳输送的核心功能展开，张紧调节结构的预留设计可满足后期设备维护时的皮带松紧调整需求，侧边导向结构可避免皮带运行过程中出现跑偏问题，整体结构紧凑合理，各部件之间不存在干涉问题，可直接用于给料输送场景的方案展示、结构参考以及相关教学演示使用，完整还原了工业用挡边皮带给料机的核心结构特征与设计逻辑。
