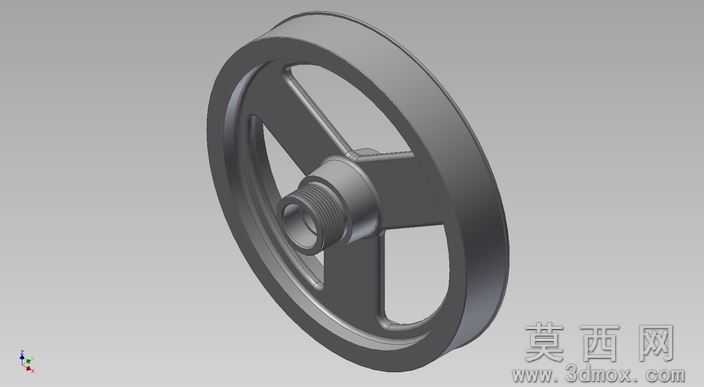

铸铁材质三辐式工业滑轮三维设计作品

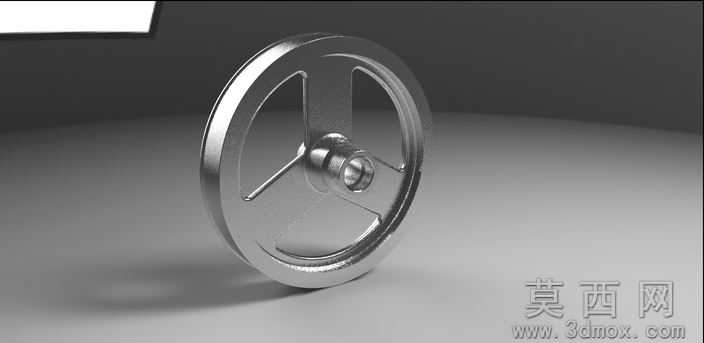

本作品为工业传动场景使用的铸铁滑轮三维设计，建模阶段采用参数化设计思路，先以旋转特征构建滑轮的基础轮体轮廓，精准控制轮缘的圆弧过渡尺寸，保证轮槽与配套绳索、带体的贴合度，避免使用过程中出现滑脱、偏磨问题。轮体的三辐式支撑结构采用对称布局设计，通过拉伸切除特征完成辐条间的减重镂空，在保证整体结构强度的前提下，尽可能降低轮体自重，减少转动过程中的惯性损耗。中心轴毂部分采用阶梯式结构设计，预留出轴承安装位与轴端连接的螺纹结构，螺纹特征通过螺旋扫描命令精准生成，牙型角、螺距等参数完全符合通用机械连接标准，可直接与配套传动轴完成装配适配。材质设置阶段选用铸铁材质，调整材质的粗糙度、金属反光度参数，还原铸铁零件表面略带磨砂的哑光金属质感，渲染阶段采用柔和的工业场景打光，清晰呈现轮缘的圆角过渡、辐条与轮缘及轴毂连接处的加强结构细节，避免应力集中问题。设计过程中充分考虑零件的加工工艺性，所有转角处均设置合理的铸造圆角，拔模角度适配砂型铸造的生产要求，无需额外调整即可直接对接铸造生产流程。轮体的同轴度、圆跳动等形位公差在建模阶段通过基准轴约束完成控制，保证滑轮高速转动时的稳定性，减少运行噪音与振动。中心轴孔的尺寸公差按照过渡配合标准设置，既保证与轴承的装配紧密度，也方便后期的维护拆卸。整体模型结构完整，细节还原度高，可直接用于传动机构的虚拟装配验证、运动仿真分析，也可作为生产加工的参考模型使用，适配各类起重设备、输送设备的传动机构设计需求。
