四款不同规格高压输电绝缘端子设计

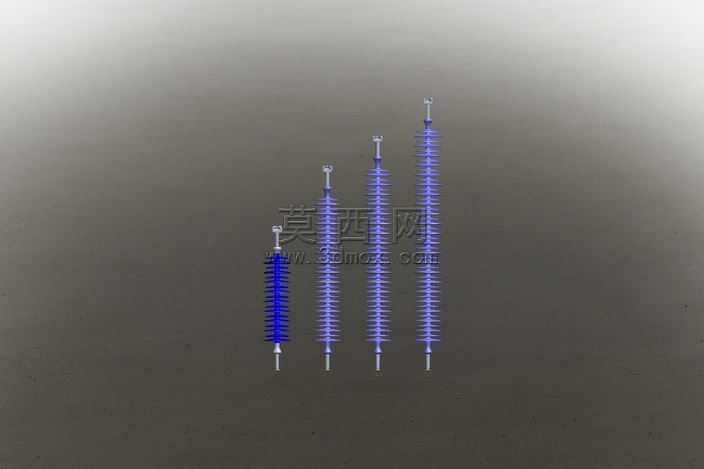

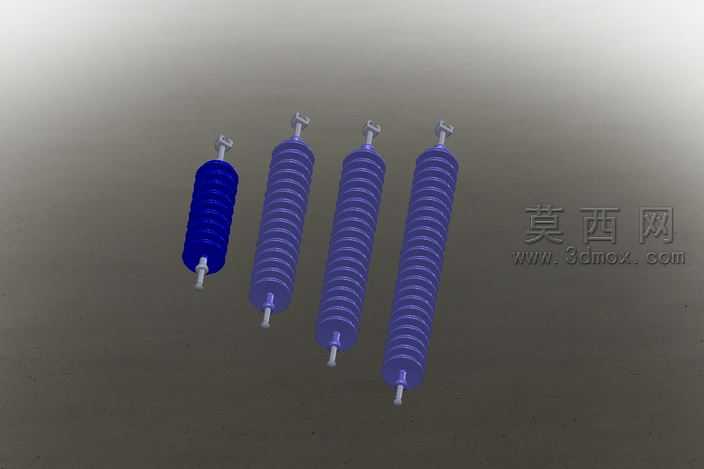

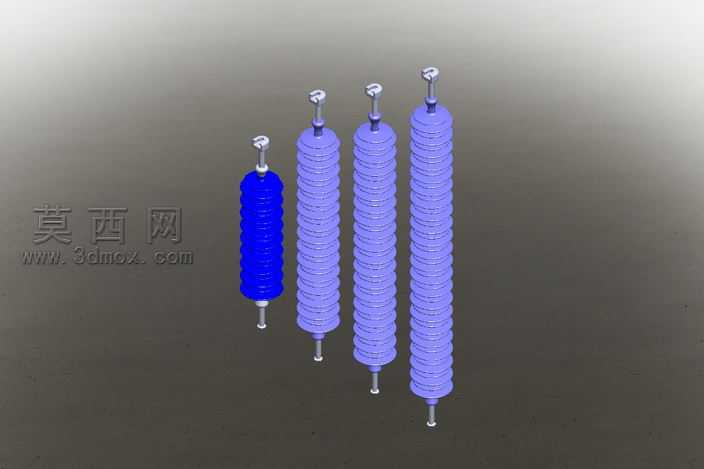

本作品为四款不同爬距规格的高压输电绝缘子三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循高压架空线路绝缘子的实际尺寸规范，针对不同电压等级的绝缘需求设计了差异化的伞裙结构。建模阶段首先绘制绝缘子两端金属连接端头的基准草图，通过旋转凸台命令生成金属嵌件的基体结构，对端头的螺栓连接位、密封槽结构做了精细的特征刻画，还原实际金具的装配定位结构。随后针对绝缘主体部分，以样条曲线绘制伞裙的轮廓截面，通过圆周阵列生成多段式伞裙结构，四款模型分别对应不同BIL等级的绝缘要求，伞裙数量、单片伞裙直径、伞间距均做了差异化参数设置，保证不同电压等级下的爬电距离符合电力行业设计标准。材质渲染阶段，绝缘主体部分采用深蓝色环氧树脂材质，调整材质的粗糙度、反射率参数还原瓷质或复合绝缘材料的哑光质感，两端金属端头采用镀锌钢材材质，添加轻微的金属磨砂纹理与环境反射效果，模拟实际电力金具的表面处理工艺。模型整体结构完整，各部件间的装配关系清晰，金属端头与绝缘主体的结合部位做了过渡特征处理，避免出现建模过程中的尖锐棱角与几何错误。设计过程中充分考虑高压绝缘子的实际使用场景，伞裙的倾斜角度经过反复调整，兼顾自清洁能力与爬电距离要求，不同长度规格的模型可适配10kV至110kV不同电压等级的架空输电线路使用需求，伞裙的边缘做了圆弧过渡处理，避免高压工况下的尖端放电问题。模型完成后通过渲染环境添加柔和的漫反射光照，搭配中性灰色背景突出绝缘子本身的结构特征，多角度展示不同规格产品的外形差异，可用于电力设备选型展示、输电线路施工模拟、电力配件教学演示等多种场景，模型几何特征无破面、无冗余特征，可直接导出用于工程出图、装配仿真或3D打印验证。
