三轴数控系统控制电路板三维结构模型

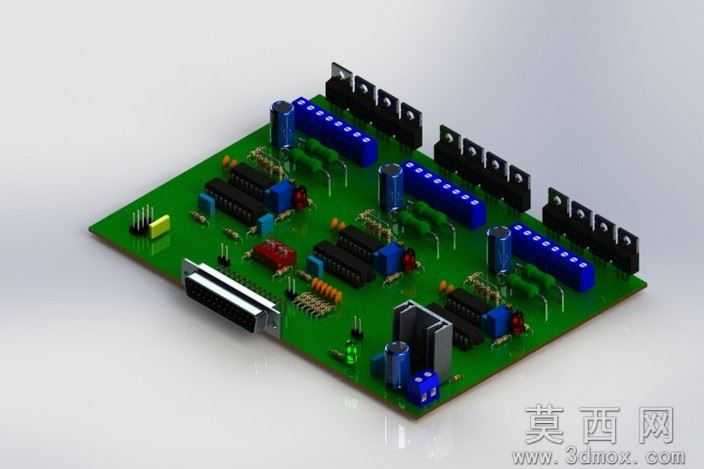

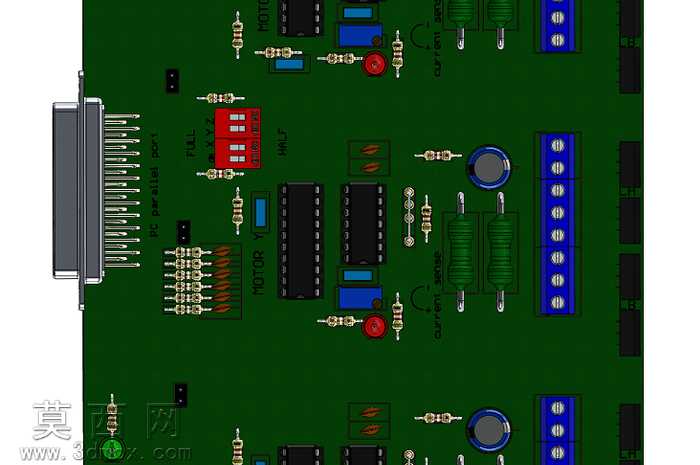

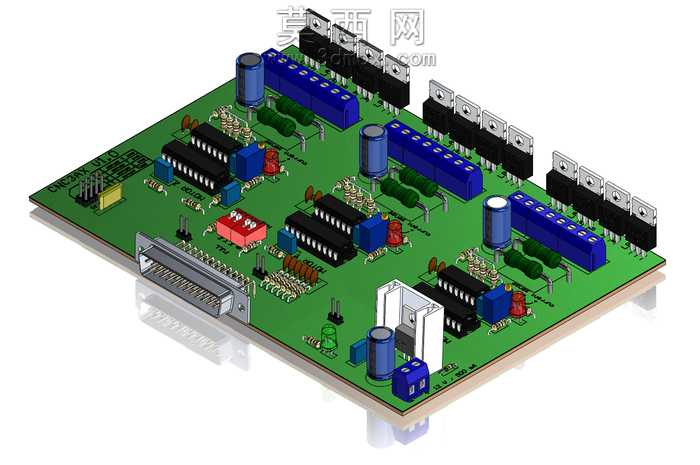

本模型为三轴数控设备配套的控制电路板三维结构，建模过程严格遵循工业级PCB板卡的实际设计逻辑，首先以绿色环氧玻纤基板作为基础载体，按照真实板卡的长宽厚比例完成基板的基础建模，精准还原基板边缘的定位孔、接插件安装缺口等结构细节。在元件布局建模阶段，按照数控控制板的功能分区完成各类元器件的排布：板侧排布多组蓝色接线端子，用于连接外部步进驱动、限位开关等外设，端子旁对应设置黑色功率输出模块，还原功率驱动回路的布局逻辑；板上分布多组黑色直插式集成芯片，搭配蓝色电解电容、红色陶瓷电容、绿色二极管等分立元件，精准还原每个元件的安装高度、引脚形态与排布间距，同时还原板载红色拨码开关、DB型并行接口、白色继电器模组等功能部件的结构特征。材质渲染阶段，基板采用哑光绿色FR-4材质模拟真实PCB的阻焊层质感，接插件采用亮蓝色阻燃塑料材质，电解电容还原铝壳金属光泽与顶部防爆压痕，集成芯片采用哑光黑色环氧封装质感，金属引脚做镀锡亮面处理，接线端子的螺丝部位还原金属镀锌质感，整体渲染效果贴近实物的视觉观感。结构设计上还原了板卡的分层逻辑，表层走线区域做细微的铜箔走线凹凸质感模拟，元件引脚与基板焊盘做精准对位，接插件的安装卡扣、接口的插针阵列都做了精细化建模，确保整体结构符合实际电路板的装配逻辑，可用于数控设备的结构装配校验、电控布局演示以及相关教学场景使用，完整呈现了三轴数控控制板从基板到元件的全结构细节，建模过程中对元件的干涉检查、安装间距都做了对应还原，保证模型结构的合理性与真实度。
