三级伸缩式望远镜液压油缸三维设计

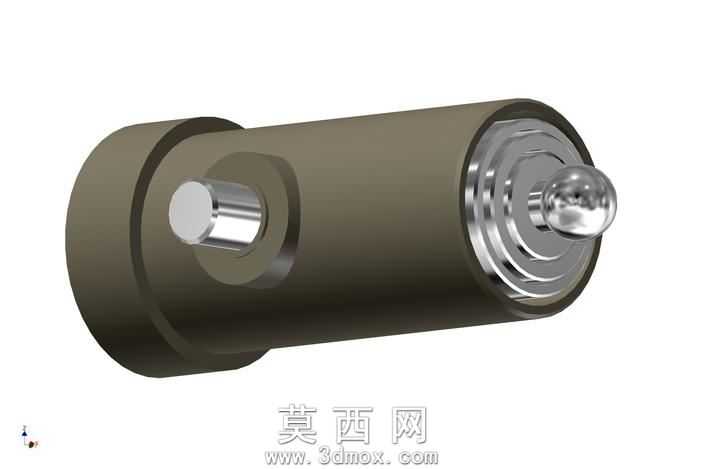

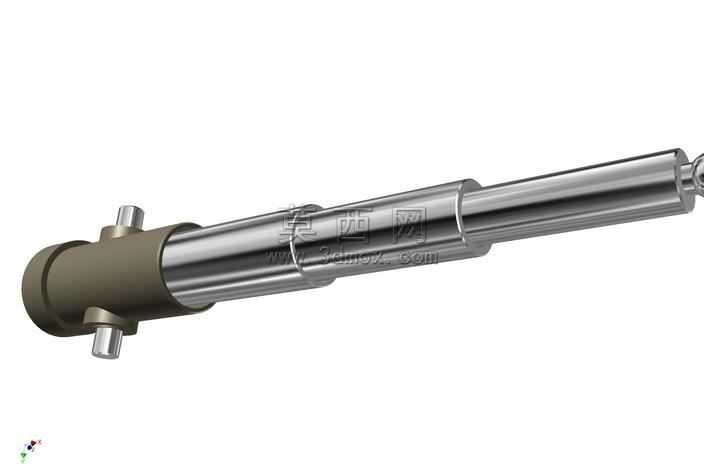

本模型为三级伸缩式望远镜液压油缸，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循液压元件的尺寸配合规范，对各级缸筒、活塞杆、端部铰接结构、顶端球头部件逐一进行特征建模，通过拉伸、旋转、倒角、阵列等基础建模命令完成各零件的实体构建，再按照实际装配约束关系完成总装配合，确保各级伸缩部件的同轴度、行程限位结构符合多级伸缩缸的实际工作逻辑。渲染阶段针对不同部件匹配对应材质，缸筒与活塞杆部分赋予抛光金属材质，模拟镀铬活塞杆的高光金属质感，调整材质反射参数还原金属表面的光洁度与环境反射效果；缸体基座与铰接耳部分赋予哑光深灰金属材质，模拟铸钢缸体的磨砂金属质感，区分不同部件的加工工艺差异；顶端球头赋予高反光金属材质，还原球铰部件的光滑表面特性。结构设计上采用三级逐级伸缩的套筒式结构，从基座端到顶端依次为大直径一级缸筒、中直径二级缸筒、小直径三级活塞杆，各级缸体之间设置密封配合面与行程限位台阶，保证伸缩过程中逐级伸出、逐级收回的动作逻辑，基座两侧设置对称铰接耳轴，用于油缸的安装固定，顶端设置球头连接结构，用于与负载端实现万向铰接，适配多方向的受力需求。设计思路围绕望远镜缸长行程、小安装距的核心特性展开，在建模过程中重点校验各级缸筒的配合间隙、伸缩行程的叠加长度、铰接部位的受力结构合理性，还原多级伸缩液压油缸在工程机械、专用车辆等场景中应用的典型结构特征，模型结构完整，各部件无干涉，可用于液压元件结构学习、设备装配模拟等场景。
