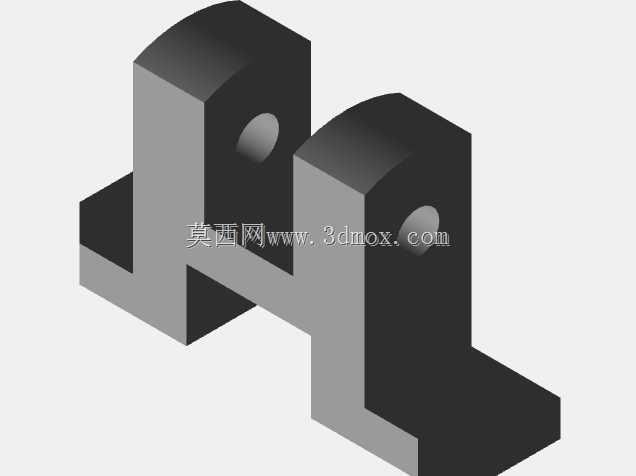

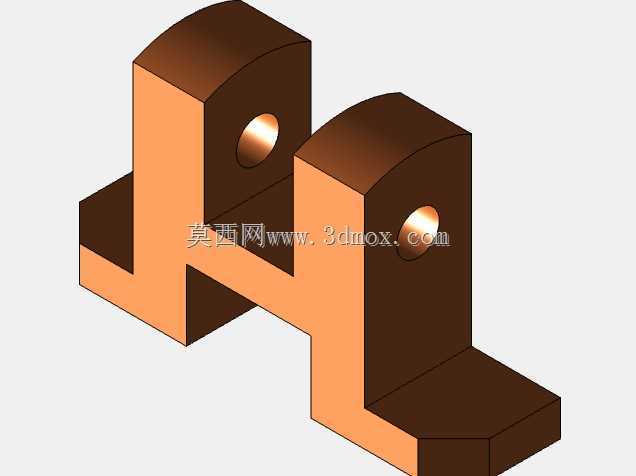

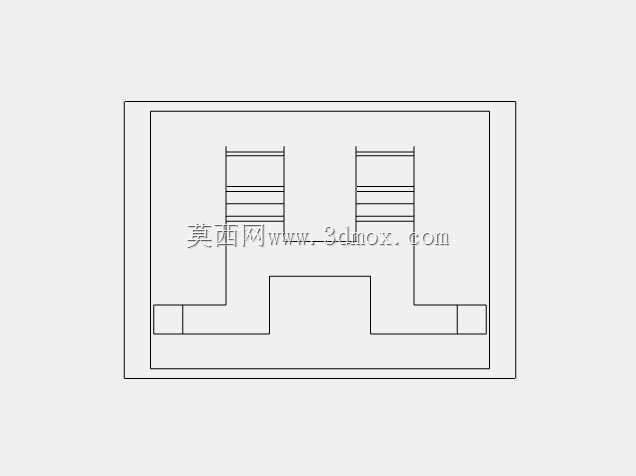

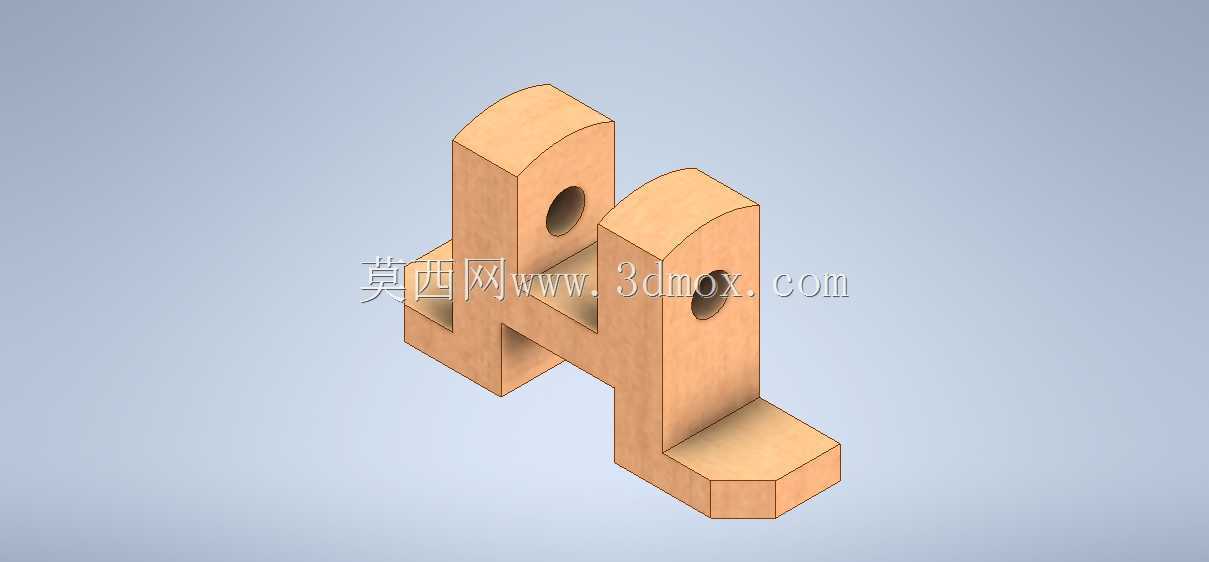

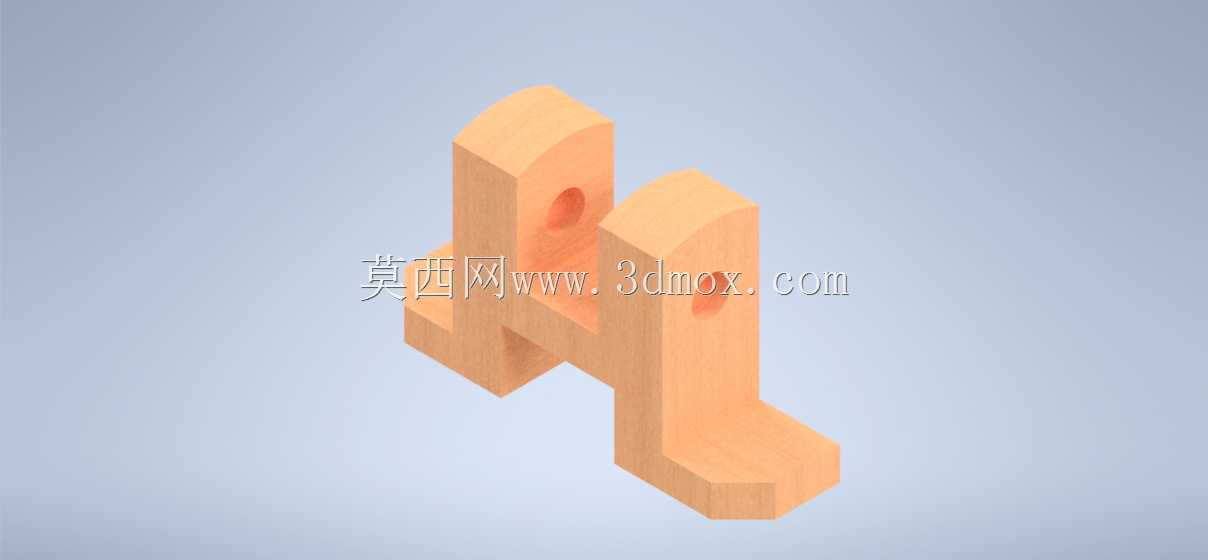

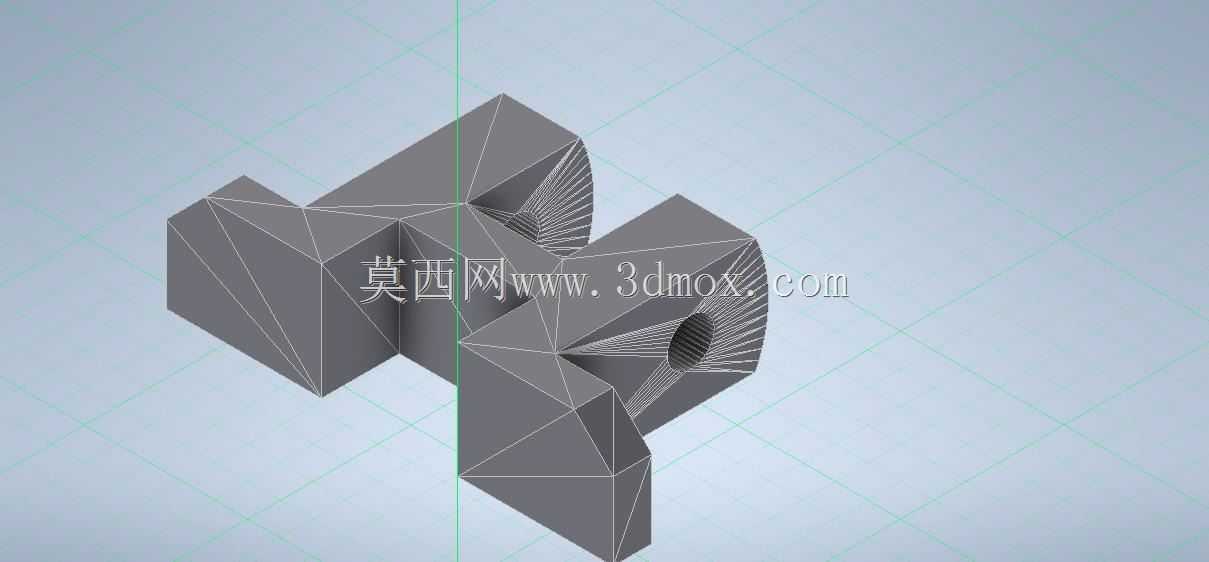

电力变压器用立式双孔轴支撑结构件

项目分类:变压器 发布时间:2024-08-09 ID:762431
  • 电力变压器用立式双孔轴支撑结构件
  • 电力变压器用立式双孔轴支撑结构件
  • 电力变压器用立式双孔轴支撑结构件
  • 电力变压器用立式双孔轴支撑结构件
  • 电力变压器用立式双孔轴支撑结构件
  • 电力变压器用立式双孔轴支撑结构件
  • 电力变压器用立式双孔轴支撑结构件
  • 电力变压器用立式双孔轴支撑结构件
  • 电力变压器用立式双孔轴支撑结构件

  在电力变压器的操动机构、分接开关传动链路以及风冷系统的转轴排布场景中,这类立式双孔轴支撑是承担转轴定位与载荷传递的核心基础零件,区别于常规水平安装的轴承座,该支撑采用L型一体弯折的立式安装结构,适配变压器内部紧凑的腔体布局,不需要额外搭建转接支架即可直接固定在柜体安装面或绝缘安装梁上,大幅压缩传动组件的占用空间。从实际使用场景来看,变压器内部的传动转轴多为小直径的冷轧钢圆轴,运行转速普遍低于100r/min,但需要长期承受分接开关切换时的瞬时冲击载荷,以及风冷转轴长期运行带来的径向振动,这就要求轴支撑不能仅满足简单的穿轴定位需求,还要具备足够的结构刚度来抵消交变载荷带来的形变。该支撑的两个同轴安装孔采用等径设计,

  孔位与底部安装面的垂直度公差控制在0.02mm以内,能够保证穿入的转轴与安装基准面保持平行,避免转轴出现偏斜导致的卡滞、磨损加剧问题;支撑的立板部分做了加厚处理,孔位周边设置了环形凸台结构,相当于在轴孔受力集中区域额外增加了补强厚度,即使长期承受径向载荷也不会出现孔位失圆、立板弯折的问题。设计阶段优先考虑了变压器内部的安装边界:底部的水平安装边设置了两个沉头安装孔,可采用M6规格的内六角螺栓直接固定,沉头结构能够保证螺栓头部不突出安装面,避免与周边的布线、绝缘构件产生干涉;两个立板之间预留了足够的避让间隙,能够容纳轴用挡圈、隔套等轴上附件的安装空间,不需要对支撑结构做二次切割修改即可完成装配。从载荷传递路径来看,

  转轴承受的径向载荷会通过轴孔内壁均匀传递到两块立板上,再顺着立板传递到底部的水平安装边,最终分散到整个安装基准面,整个力流路径没有明显的截面突变区域,不会出现应力集中导致的断裂风险;支撑的所有棱边都做了R1.5的圆角处理,一方面避免安装过程中尖锐边角划伤变压器内部的绝缘线缆,另一方面也能减少加工过程中的应力残留,提升零件的长期结构稳定性。在实际选型适配时,需要重点核对轴孔中心到底部安装面的高度尺寸,保证转轴与关联传动件的中心高保持一致,避免出现同轴度偏差导致的传动阻力增大;该支撑的材质适配范围较广,采用环氧层压布板加工时可满足变压器内部的绝缘要求,采用碳钢镀锌加工时可用于外部风冷系统的转轴固定,

  采用铝合金加工时可满足轻量化的安装需求,不同材质的加工版本都可以沿用该三维结构,仅需要根据材质强度特性微调壁厚尺寸即可。不同于通用型的带座轴承,该轴支撑没有集成滚动轴承结构,属于滑动摩擦类的支撑构件,适配低速、轻载的传动场景,在变压器分接开关的传动链路中,这种结构的支撑不需要定期加注润滑脂,能够满足电力设备长期免维护的运行要求,避免润滑脂挥发污染变压器内部的绝缘介质;支撑的开放式轴孔结构也方便后期检修时直接拆卸转轴,不需要将整个支撑从安装面上拆除,大幅降低现场运维的操作难度。
