工厂用金属屋面顶板及转运承载工装设计

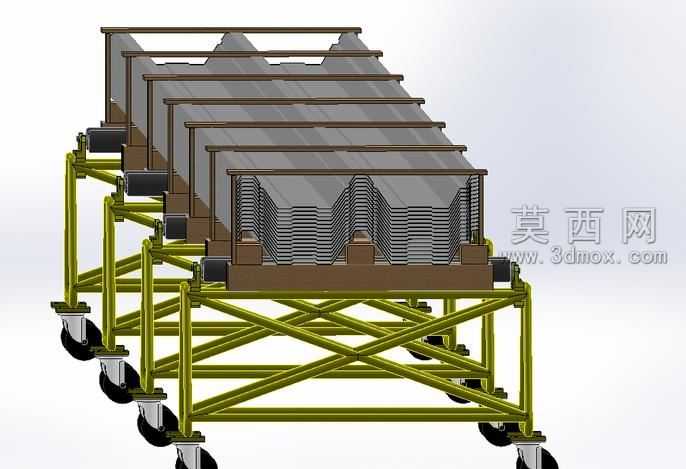

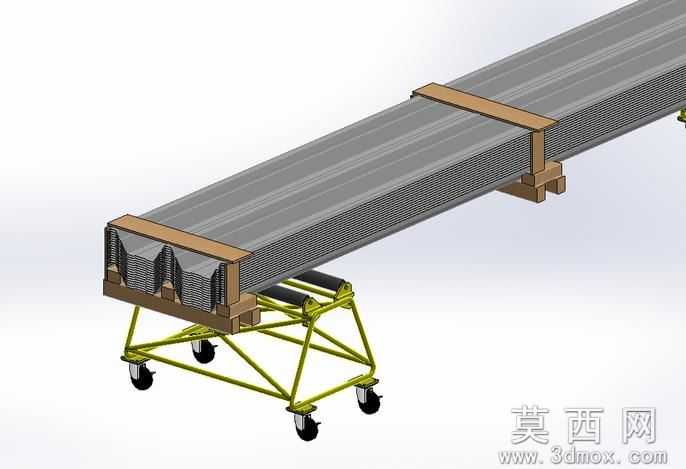

本作品围绕工厂场景下的金属屋面顶板成品转运需求开展三维建模设计，首先完成核心构件金属屋面板的建模，采用SolidWorks软件搭建参数化模型，还原叠放状态下的板料形态，每块屋面板的边缘弯折角做精准还原，保证板料叠放时不会出现顺序错乱、边角弯折变形的问题，匹配工厂屋面施工的成品保护要求。其次完成配套转运承载工装的建模，工装主体采用桁架式支撑结构，使用等边角钢作为支撑骨架，通过交叉斜撑的结构设计提升整体承载刚性，避免承载叠放屋面板时出现结构形变；工装底部配置四个万向脚轮，其中两个脚轮带刹车锁定结构，方便短距离转运时的移动与定点停靠，适配车间内、施工现场的短距离物料转运场景。在固定结构设计上，针对叠放的整摞屋面板，设计了两处木质捆扎固定挡架，挡架采用跨搭式结构，横跨在叠放板料的上方，两端卡接在板料两侧，通过木质垫块与板料接触，避免金属硬质接触刮花屋面板的表面涂层，同时保证整摞板料在转运过程中不会出现滑移、散落的问题。材质渲染环节，金属屋面板赋予银灰色哑光金属材质，还原彩钢金属屋面板的真实表面质感；支撑工装的桁架结构赋予黄绿色工业防锈漆材质，匹配车间工装的常规涂装风格；固定挡架赋予浅棕色实木纹理材质，脚轮部分分别做黑色橡胶轮面、金属轮架的材质区分，整体渲染效果贴近真实生产场景下的实物状态。设计过程中充分考虑成品屋面板的易损特性，所有与板料接触的部位都做了软接触防护的结构设计，同时兼顾工装的移动灵活性与结构稳定性，既能够满足整摞屋面板的承载需求，也能通过带轮结构降低人工转运的劳动强度，适配工厂预制屋面板的车间周转、现场短距离驳运的使用需求，结构设计简洁实用，没有冗余构件，加工制作难度低，可直接参照三维模型下料制作实物工装投入使用。
